Name: Siemens 3VA5130-1MU31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 30 - 30 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 1702992
Availability: BackOrder

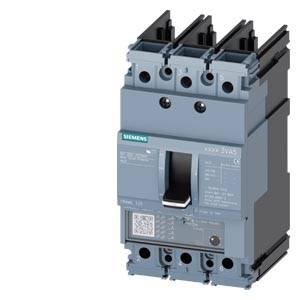

Egy Siemens gyártmányú hárompólusú megszakító, amelynek első oldalán kar és feliratok találhatók az elektromos áramkörök vezérléséhez.

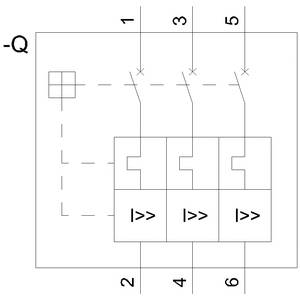

Kapcsolási rajz három párhuzamosan kötött kapcsolóval, 1-től 6-ig számozva. Nyilak mutatják a komponensek közötti kapcsolatokat.

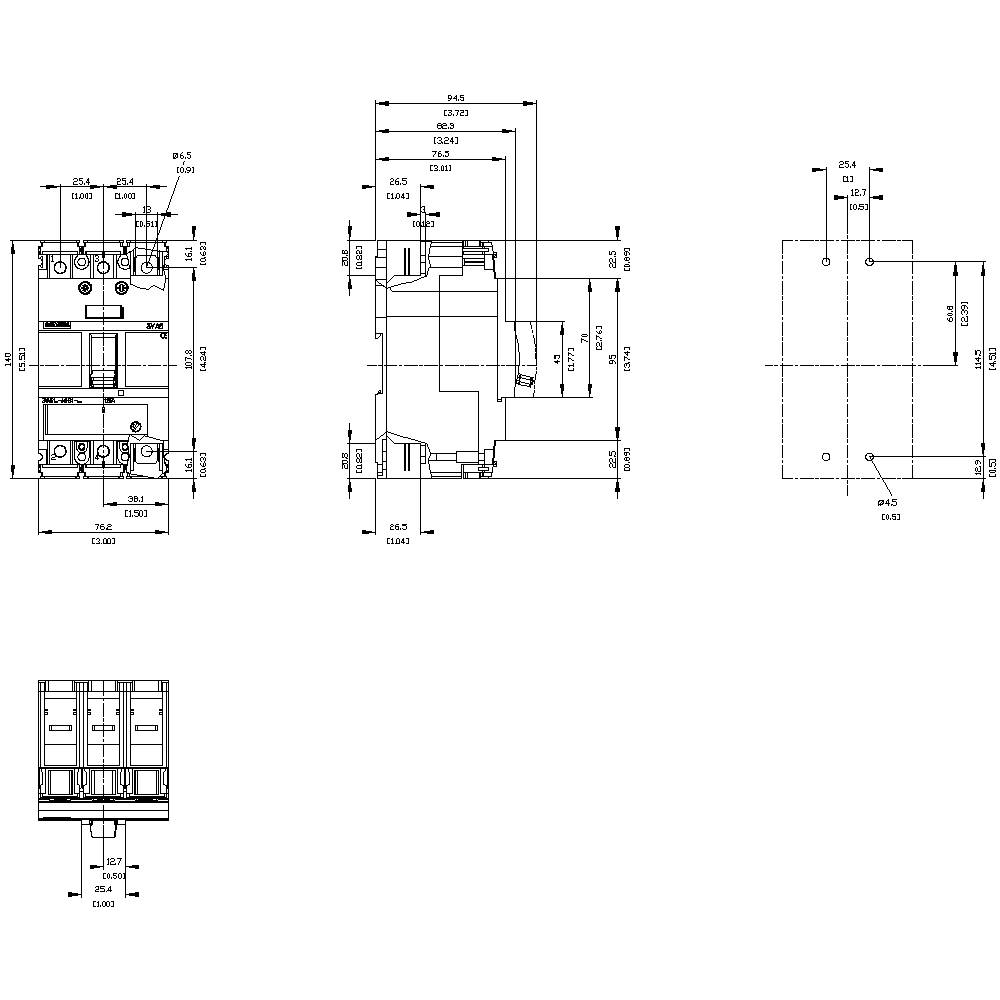

Egy elektronikai alkatrész műszaki rajza több nézetben, részletes méretekkel a tervezéshez vagy összeszereléséhez.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

30 A

Csomagolás

darab

Gyártói szám

3VA5130-1MU31-0AA0

Beállítási tartomány, áram (min.)

30 A

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (168 990 Ft / Darab)

168 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5130-1MU31-0AA0

Beállítási tartomány, áram (min.): 30 A

Áram beállítási tartomány (max.): 30 A

Beállítási tartomány (áram): 30 - 30 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Túláram kioldó kivitel: TM120M

: IP40

Mélység: 76.5 mm

Szélesség: 76.2 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 76.2 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 30 A

: 3

: 0

: 690-690 V

: 8.8 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 70 kA

: 90-210 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1703960

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

161 990 Ft^*

Siemens 3VA1125-5GE42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1703964

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

178 990 Ft^*

Siemens 3VA1125-5GE46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1703965

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

194 990 Ft^*

Siemens 3VA1125-6EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1703809

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

224 990 Ft^*

Siemens 3VA1132-3EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1701157

Szállítás: 10. 28. [Sze.]

Conrad Electronic

32 A

22 A

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1132-3GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 32 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1706759

Szállítás: 10. 28. [Sze.]

Conrad Electronic

32 A

Min.: 1

Többszörös: 1

157 990 Ft^*

Siemens 3VA1132-4EE32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1706760

Szállítás: 10. 26. [H.]

Conrad Electronic

32 A

22 A

Min.: 1

Többszörös: 1

108 990 Ft^*

Siemens 3VA1132-4EE46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1706761

Szállítás: 10. 28. [Sze.]

Conrad Electronic

32 A

22 A

Min.: 1

Többszörös: 1

181 990 Ft^*

Siemens 3VA1132-4GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1706392

Szállítás: 10. 28. [Sze.]

Conrad Electronic

32 A

22 A

Min.: 1

Többszörös: 1

187 990 Ft^*

Siemens 3VA1132-5ED16-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 32 - 32 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 25.4 x 130 x 70 mm darab

Rendelési szám:1700984

Szállítás: 10. 28. [Sze.]

Conrad Electronic

32 A

Min.: 1

Többszörös: 1

72 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1702992 Siemens 3VA5130-1MU31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 30 - 30 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702992 Siemens 3VA5130-1MU31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 30 - 30 A Kapcsolási feszültség (max.)

Leírás

3VA5 megszakító UL Frame 125 3-pólusú, indító védelem TM120M, AM, In = 30A túlterhelés elleni védelem Rövidzár elleni védelem Ii = 3 ... 7 x In bekötés nélkül 3VA5 öntött tok megszakító Motoráramkörvédőként, UL jóváhagyás. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Motoros áramkör védő a villamos motorok rövidzárlat elleni védelme érdekében. 3. 3 pólusú változatként kapható. 4 Mérettől függően: névleges működési áram 15 A..200 A. Kapcsolási teljesítmény 65 kA. 100 kA 480 V-nál. A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 7. Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 8 . Integrált tartozékplatform minden 3VA-s formázott tok megszakítóján. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
