Name: Siemens 3VA5150-6EF31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 50 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 2862797
Availability: BackOrder

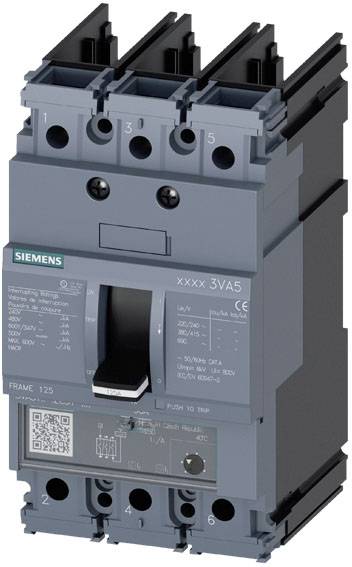

Szürke Siemens áramköri megszakító három csatlakozóval felül. 'xxxx 3VA5' felirattal ellátva. Láthatók a kapcsolók, feliratok és műszaki részletek.

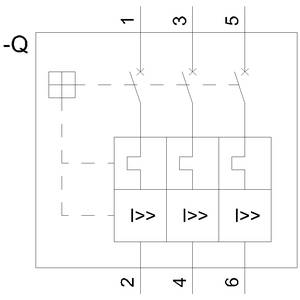

Kapcsolási rajz: Három párhuzamosan kapcsolt megszakító '1', '3', '5' felül és '2', '4', '6' alul elhelyezkedő feliratokkal.

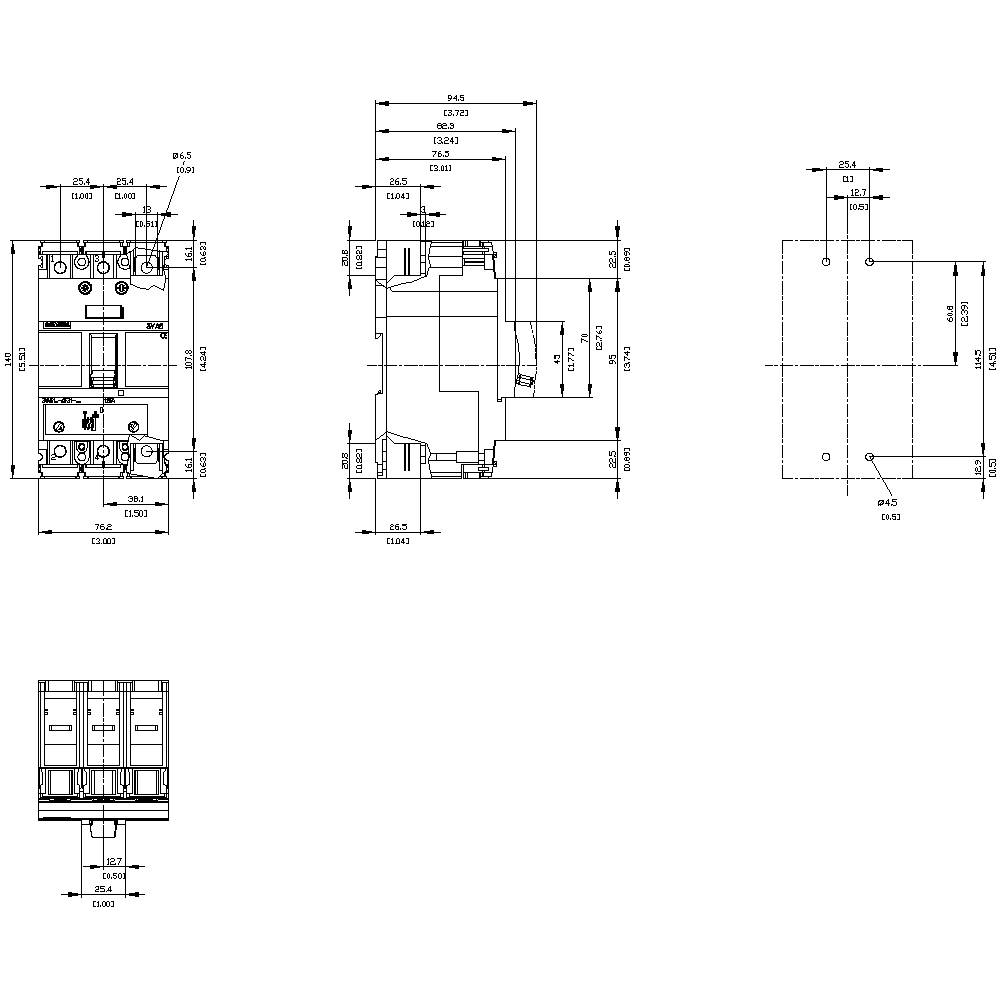

Egy elektromos alkatrész kapcsolási rajza több nézetben és pontos méretmegadásokkal milliméterben. Részletes méreteket és furatokat mutat.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

50 A

Csomagolás

darab

Gyártói szám

3VA5150-6EF31-0AA0

Beállítási tartomány, áram (min.)

35 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 23. [H.]

Szám

készlet

Összesen (168 990 Ft / Darab)

185 990 Ft

-9 %

168 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Alkalmazhatóság: növényvédelem
Az elektromos csatlakozás elrendezése / a főáramkörhöz: csatlakozás nélkül
A kezelőelem kialakítása: toggle
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 15000
Elektromos élettartam (kapcsolási ciklusok) / 480 V-on: 8000
Elektromos élettartam (kapcsolási ciklusok) / 600 V-on: 4000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 380/415 V-nál: 8000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 690 V-nál: 4000
Termékkomponens / beállító gomb: igen
Termékbővítés / opcionális / motoros hajtás: igen
Készülékvédelem: igen
Kivitel / Csatlakozók / Kapcsoló felső felülete (N, 1, 3, 5): Ezüst
Kivitel a felületen / sorkapcsokon / a kapcsoló alján (N, 2, 4, 6): ón
Szigetelési feszültség: 800 V
Teljesítményveszteség / maximum: 11,1 W
Védelem típusa/túláram-kioldó: LI
Földzárlat-felügyelet kialakítása: Nincs
Az I kioldó / állítható változata: igen
Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 240 V-on: 150 kA
Szakítóképesség Üzemi rövidzárlati áram (Ics) / 690 V-on: 5 kA
Megszakítóképesség végső rövidzárlati áram (Icu) / 240 V-on: 150 kA
Megszakítóképesség végső rövidzárlati áram (Icu) / 690 V-on: 10 kA
Árammegszakító képesség / váltakozó áramnál / 240 V-nál: 150 kA
Árammegszakító képesség / váltakozó áramnál / 600 Y/347 V-nál: 25 kA
Készítő kapacitás rövidzárlati áram (Icm) / 240 V-on: 330 kA
Készítő kapacitás rövidzárlati áram (Icm) / 690 V-on: 17 kA
Termékjellemző / L kioldással / állítható: igen
Termékjellemző / N vezetékes védelemmel / állítható: igen

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5150-6EF31-0AA0

Beállítási tartomány, áram (min.): 35 A

Áram beállítási tartomány (max.): 50 A

Beállítási tartomány (áram): 35 - 50 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC
500 V/DC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: H

Túláram kioldó kivitel: TM240

: IP40

Mélység: 76.5 mm

Szélesség: 76.2 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 76.2 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 369 mm

Rendelési szám:2261643

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

1 698 990 Ft^*

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 374 mm

Rendelési szám:2261655

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

2 204 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260702

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 755 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260703

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 812 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260666

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

700 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260689

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260690

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260683

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 553 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260616

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

370 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 415 V/AC, 250 V/DC (Sz x Ma x Mé) 50.8 x 130 x 70 mm

Rendelési szám:2260431

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

135 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2862797 Siemens 3VA5150-6EF31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 50 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2862797 Siemens 3VA5150-6EF31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 50 A Kapcsolási feszültség (max.)

Leírás

Megszakító 3VA5 UL Frame 125 kapcsolási kapacitás osztály H 65kA @ 480V 3 pólusú, rendszervédelem TM240, ATAM, In=50A túlterhelés védelem Ir=40A...50A rövidzár védelem Ii=5...10 x In csatlakozás nélkül 3VA5 öntött házas megszakító a rendszer védelmére, UL jóváhagyás. A Siemens 3 VA UL öntött házas megszakítói, amelyek az ipari alkalmazásokhoz és az infrastruktúra szektorban használt SENTRON védőkomponensek fontos részei, hatékony rendszer- és indítóvédelmet kínálnak a biztonságos leállítás révén túlterhelés vagy rövidzárlat esetén. A 3VA UL szabványokat állít fel a rugalmasság és a kiegészítők moduláris választéka tekintetében. A 3 VA UL öntött házas megszakítók a legjobb feltételeket kínálják a világszerte exportáló gép- és kapcsolóberendezés-gyártók számára is. A két sorozat 3VA5 és 3VA6 az IEC szabvány mellett az UL szabványnak is megfelel. Így az összes funkció világszerte használható és használható rendszerekben. A 3VA öntött házas megszakító ezen változatát elsősorban a következők jellemzik: 1. Kompakt méret. 2. Rendelkezésre álló változatban a rendszer védelmére. 3. Mérettől függően: 1-, 2- (3-pólusú házas kivitel) és 3-pólusú változat. 4. Mérettől függően: 25kA kapcsolási teljesítmény. 100 kA @ 480 V 3 pólusú kapcsolókhoz és 25 kA .50 kA @ 277 V 1 pólusú kapcsolókhoz. 5. A sorozat termikus-mágneses túláramkioldóval rendelkezik. 6. Moduláris és könnyen összeszerelhető belső tartozékok több funkcióval. 7. Univerzális kiegészítő platform az összes 3VA UL öntött házas megszakítóhoz.

Ez a szöveg gépi fordítással készült.
