Name: Siemens 3VA5170-5EC41-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 70 - 70 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 2862823
Availability: BackOrder

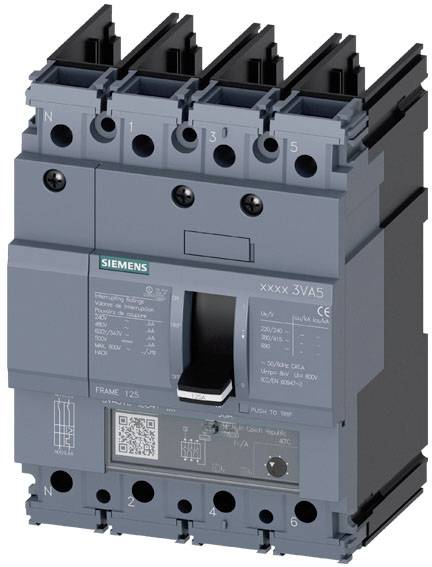

Teljesítménymegszakító Siemens-logóval, négypólusú, szürke házban, elölnézeti képen. A kapcsoló védelmet és irányítást biztosít elektromos áramkörök számára.

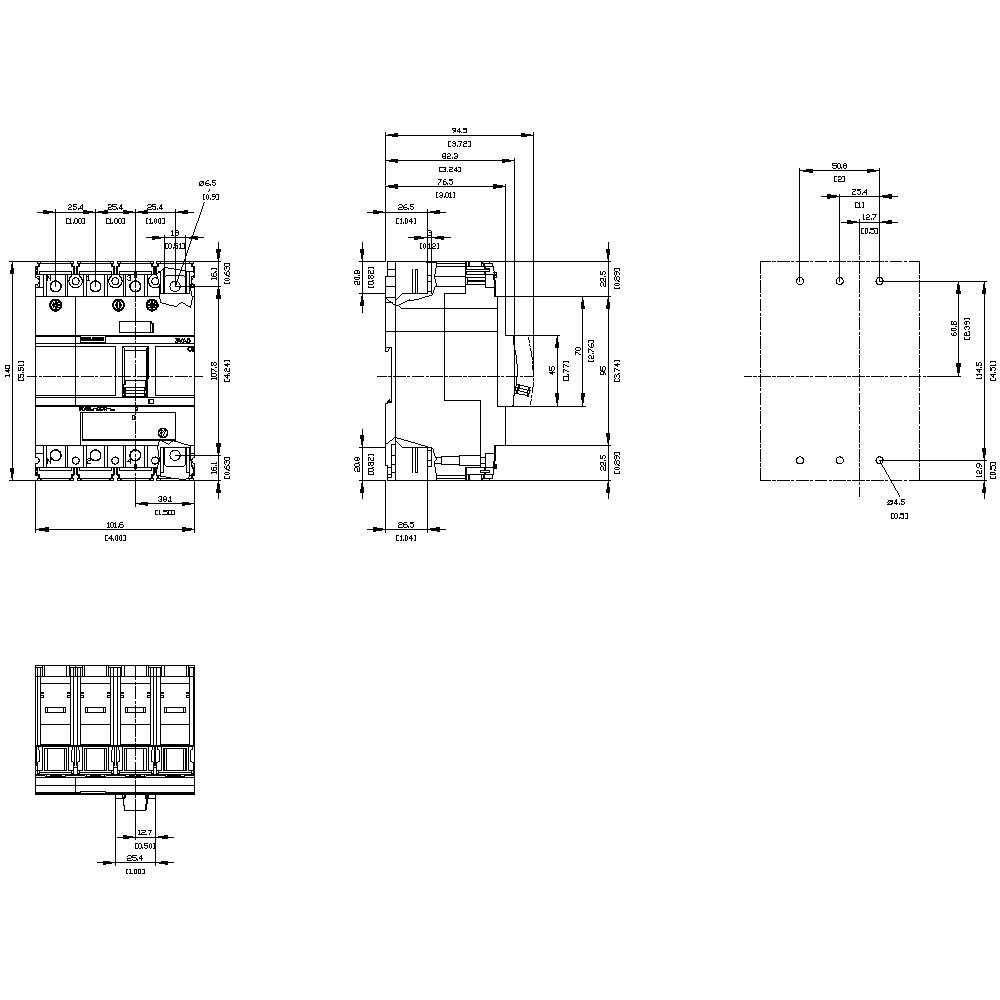

Villamos kapcsoló műszaki rajza részletes méretezéssel és feliratokkal különböző nézeti ábrázolásokkal.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

70 A

Csomagolás

darab

Gyártói szám

3VA5170-5EC41-0AA0

Beállítási tartomány, áram (min.)

70 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 23. [H.]

Szám

készlet

Összesen (185 990 Ft / Darab)

185 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Alkalmazhatóság: növényvédelem
Az elektromos csatlakozás elrendezése / a főáramkörhöz: csatlakozás nélkül
A kezelőelem kialakítása: toggle
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 15000
Elektromos élettartam (kapcsolási ciklusok) / 480 V-on: 8000
Elektromos élettartam (kapcsolási ciklusok) / 600 V-on: 4000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 380/415 V-nál: 8000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 690 V-nál: 4000
Termékkomponens / beállító gomb: igen
Termékbővítés / opcionális / motoros hajtás: igen
Készülékvédelem: igen
Kivitel / Csatlakozók / Kapcsoló felső felülete (N, 1, 3, 5): Ezüst
Kivitel a felületen / sorkapcsokon / a kapcsoló alján (N, 2, 4, 6): ón
Szigetelési feszültség: 800 V
Teljesítményveszteség / maximum: 16 W
Védelem típusa/túláram-kioldó: LIN
Földzárlat-felügyelet kialakítása: Nincs
Az I-kioldó / állítható változata: igen
Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 240 V-on: 85 kA
Szakítóképesség Üzemi rövidzárlati áram (Ics) / 690 V-on: 5 kA
Megszakítóképesség határzárlati áram (Icu) / 240 V-on: 85 kA
Megszakítóképesség végső rövidzárlati áram (Icu) / 690 V-on: 7 kA
Árammegszakító képesség / váltakozó áramnál / 240 V-nál: 85 kA
Árammegszakító képesség / váltakozó áramnál / 600 Y/347 V-nál: 18 kA
Készítő kapacitás rövidzárlati áram (Icm) / 240 V-on: 187 kA
Készítő kapacitás rövidzárlati áram (Icm) / 690 V-on: 11,9 kA
Termékjellemző / N vezetékes védelemmel / állítható: igen

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5170-5EC41-0AA0

Beállítási tartomány, áram (min.): 70 A

Áram beállítási tartomány (max.): 70 A

Beállítási tartomány (áram): 70 - 70 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC
600 V/DC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: TM230

: IP40

Mélység: 76.5 mm

Szélesség: 101.6 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 101.6 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 369 mm

Rendelési szám:2261643

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

1 698 990 Ft^*

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 374 mm

Rendelési szám:2261655

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

2 204 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260702

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 755 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260703

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 812 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260666

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

700 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260689

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260690

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260683

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 553 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260616

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

370 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 415 V/AC, 250 V/DC (Sz x Ma x Mé) 50.8 x 130 x 70 mm

Rendelési szám:2260431

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

135 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2862823 Siemens 3VA5170-5EC41-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 70 - 70 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2862823 Siemens 3VA5170-5EC41-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 70 - 70 A Kapcsolási feszültség (max.)

Leírás

MEGSZAKÍTÓ 3VA5 UL KERET 125 MEGSZAKÍTÁSI OSZTÁLY M 35KA @ 480V 4-PÓLUS, RENDSZERVÉDELEM TM230, FTAM, IN=70A TÚLTERHELÉS VÉDELEM Ir=70A N RÖVIDZÁRÁSI VÉDELEM x 1 védelem nélkül. csatlakozás 3VA5 öntött házas megszakító rendszervédelemhez, UL engedély. A Siemens 3 VA UL öntött házas megszakítói, amelyek az ipari alkalmazásokhoz és az infrastruktúra szektorban használt SENTRON védőkomponensek fontos részei, hatékony rendszer- és indítóvédelmet kínálnak a biztonságos leállítás révén túlterhelés vagy rövidzárlat esetén. A 3VA UL szabványokat állít fel a rugalmasság és a kiegészítők moduláris választéka tekintetében. A 3 VA UL öntött házas megszakítók a legjobb feltételeket kínálják a világszerte exportáló gép- és kapcsolóberendezés-gyártók számára is. A két sorozat 3VA5 és 3VA6 az IEC szabvány mellett az UL szabványnak is megfelel. Így az összes funkció világszerte használható és használható rendszerekben. A 3VA öntött házas megszakító ezen változatát elsősorban a következők jellemzik: 1. Kompakt méret. 2. Rendelkezésre álló változatban a rendszer védelmére. 3. Mérettől függően: 1-, 2- (3-pólusú házkialakítás) és 3-pólusú változat. 4. Mérettől függően: 25kA kapcsolási teljesítmény. 100 kA @ 480 V 3 pólusú kapcsolókhoz és 25 kA .50 kA @ 277 V 1 pólusú kapcsolókhoz. 5. A sorozat termikus-mágneses túláramkioldóval rendelkezik. 6. Moduláris és könnyen összeszerelhető belső tartozékok több funkcióval. 7. Univerzális kiegészítő platform az összes 3VA UL öntött házas megszakítóhoz.

Ez a szöveg gépi fordítással készült.
