Name: Siemens 3VA5180-4ED31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 80 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 1728778
Availability: BackOrder

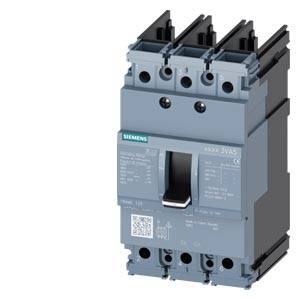

Egy ipari alkalmazásokra alkalmas elektromos teljesítménymegszakító több csatlakozóval és központi kapcsolókarral.

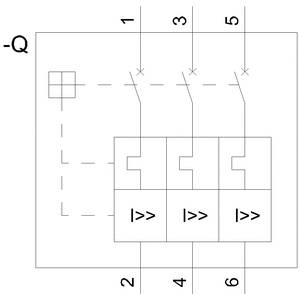

Kapcsolási rajz három kapcsolóval és csatlakozásokkal. Feliratozás: 'Q-1', 'Q-3', 'Q-5' a felső oldalon és 'Q-2', 'Q-4', 'Q-6' az alsó oldalon.

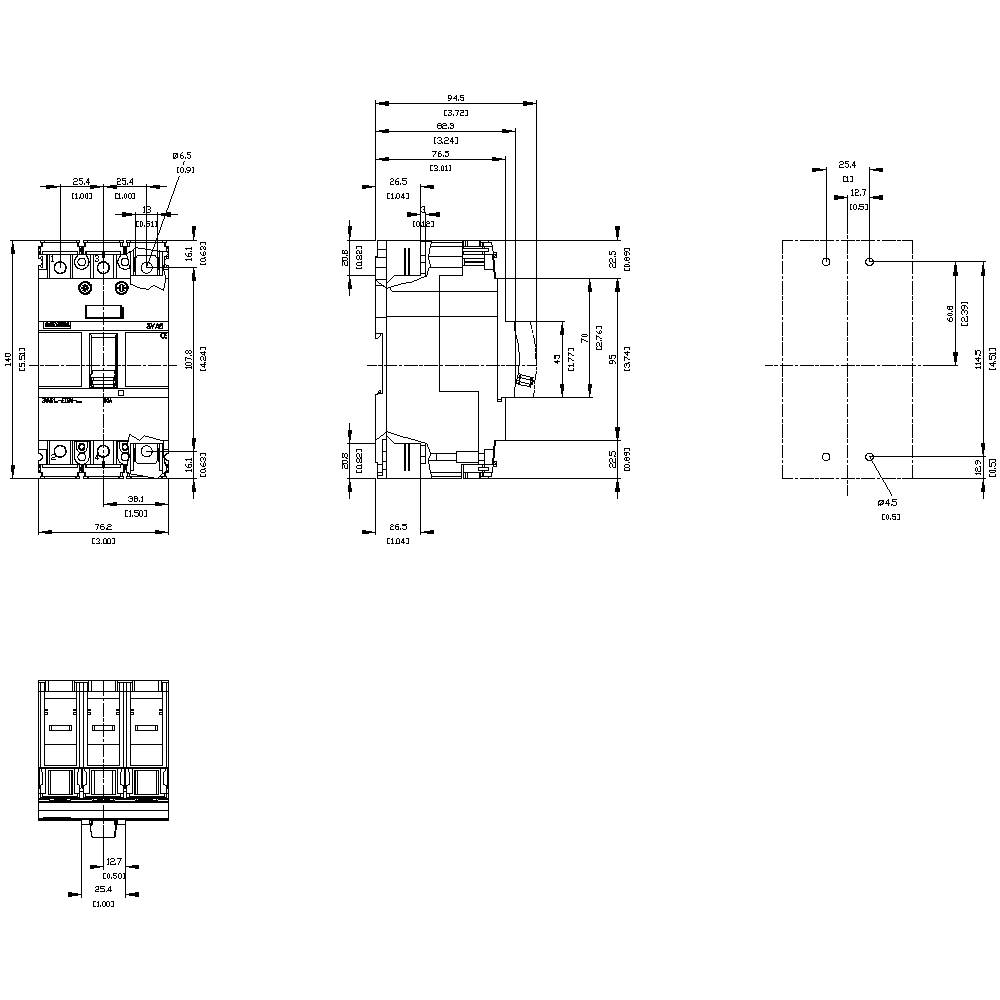

Műszaki rajz egy kapcsolóról részletes méretezéssel milliméterben. A nézet elölnézetet, oldalnézetet és felülnézetet tartalmaz.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

80 A

Csomagolás

darab

Gyártói szám

3VA5180-4ED31-0AA0

Beállítási tartomány, áram (min.)

80 A

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (147 990 Ft / Darab)

147 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5180-4ED31-0AA0

Beállítási tartomány, áram (min.): 80 A

Áram beállítási tartomány (max.): 80 A

Beállítási tartomány (áram): 80 - 80 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: S

Túláram kioldó kivitel: TM210

: IP40

Mélység: 76.5 mm

Szélesség: 76.2 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 76.2 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 80 A

: 3

: 0

: 19.3 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 36 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Csomagolás

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

Szállítás: 10. 26. [H.]

Conrad Electronic

25 A

Teljesítménykapcsoló adapter

darab

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3VA1010-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm önálló

Rendelési szám:1753036

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

önálló

Min.: 1

Többszörös: 1

134 990 Ft^*

Siemens 3VA1010-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753052

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

148 990 Ft^*

Siemens 3VA1010-2ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753067

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1010-2ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753080

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1010-3ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753081

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

138 990 Ft^*

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

151 990 Ft^*

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

172 990 Ft^*

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

187 990 Ft^*

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

144 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1728778 Siemens 3VA5180-4ED31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 80 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1728778 Siemens 3VA5180-4ED31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 80 A Kapcsolási feszültség (max.)

Leírás

3VA5 megszakító UL keret 125 Kapcsoló teljesítményosztály S 25kA @ 480V 3-pólusú, rendszervédelem TM210, FTFM, In = 80A Túlterhelésvédelem Ir = 80A Rögzített rövidzárlat védelem Ii = 10 x In Csatlakozás nélkül 3VA5 öntött tok megszakító rendszervédelemhez, UL jóváhagyás. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Választható változat a rendszer védelme érdekében. 3. Mérettől függően: 1-, 2- (3-pólusú ház kivitel) és 3 pólusú változatok. 4 Mérettől függően: 25kA kapcsolási kapacitás. 100 kA 480 V-os 3 pólusú kapcsolókhoz és 25 kA .50 kA 277 V-os 1 pólusú kapcsolókhoz. 5. A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 6 Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 7. Integrált tartozékplatform az összes 3VA UL formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
