Name: Siemens 3VA6140-8HM31-2AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 16 - 40 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 1725576
Availability: BackOrder

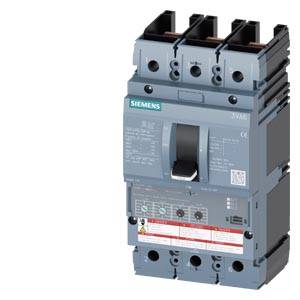

Szürke, hárompólusú teljesítménymegszakító Siemens-logóval, ipari alkalmazásokban áramkörök megszakítására alkalmas.

Az ETU330 védelmi eszközt tartalmazó áramkör kapcsolási rajza. Biztosítékok és csatlakozások láthatók. Részletek az L, I, G és EFB/MMB elemekről.

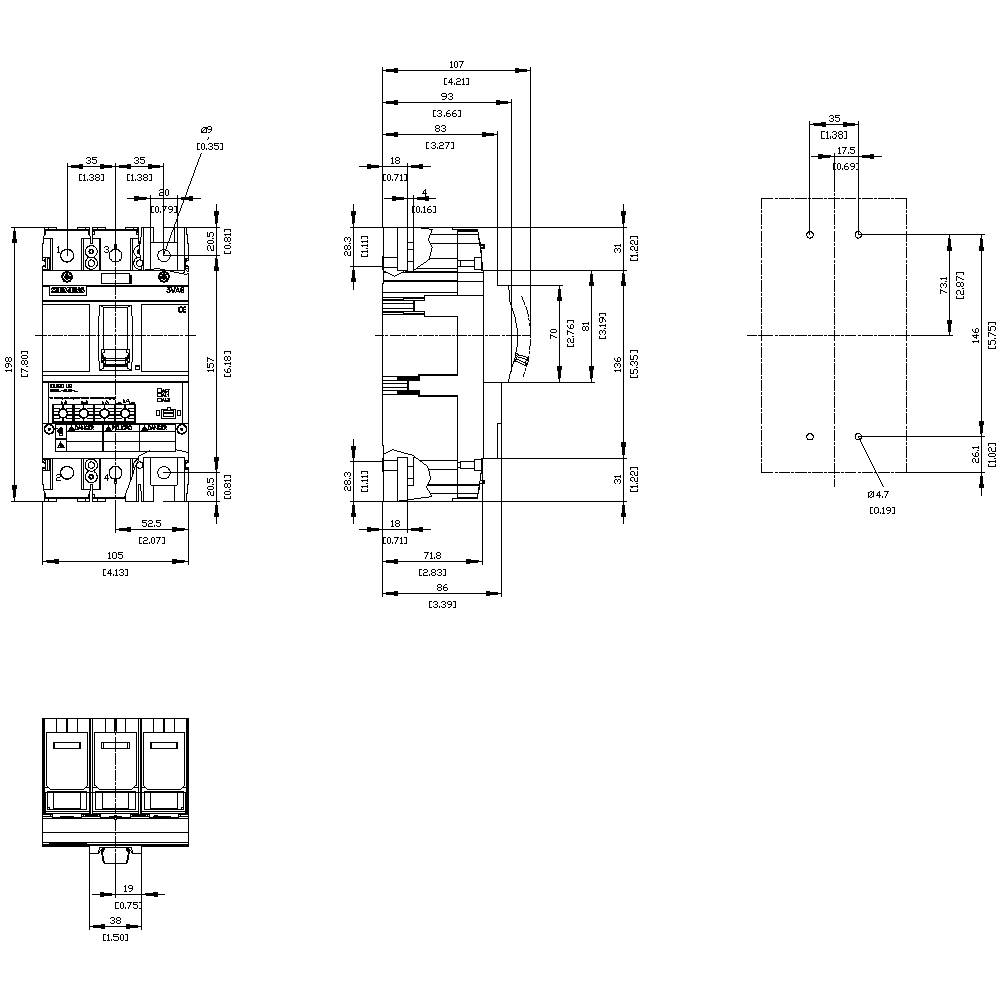

Egy elektromos kapcsoló műszaki rajza több nézetben, részletes méretezéssel milliméterben.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

40 A

Csomagolás

darab

Gyártói szám

3VA6140-8HM31-2AA0

Beállítási tartomány, áram (min.)

16 A

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (526 990 Ft / Darab)

526 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA6140-8HM31-2AA0

Beállítási tartomány, áram (min.): 16 A

Áram beállítási tartomány (max.): 40 A

Beállítási tartomány (áram): 16 - 40 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 600 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: L

Túláram kioldó kivitel: ETU330

: IP40

Mélység: 86 mm

Szélesség: 105 mm

Magasság: 198 mm

Méret: (Sz x Ma x Mé) 105 x 198 x 86 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 40 A

: 3

: 15-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150 kA

: 60-480 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722589

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

165 990 Ft^*

Siemens 3VA1125-5EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722590

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

211 990 Ft^*

Siemens 3VA1125-5GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722591

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1125-5GD46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722592

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1125-5GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722593

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

200 990 Ft^*

Siemens 3VA1125-5GF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722594

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

186 990 Ft^*

Siemens 3VA1125-6ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1722595

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

131 990 Ft^*

Siemens 3VA1125-6ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722596

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

144 990 Ft^*

Siemens 3VA1125-6ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722597

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

164 990 Ft^*

Siemens 3VA1125-6EE36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722598

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

157 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1725576 Siemens 3VA6140-8HM31-2AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 16 - 40 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1725576 Siemens 3VA6140-8HM31-2AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 16 - 40 A Kapcsolási feszültség (max.)

Leírás

Megszakító 3VA6 UL Keret 150 Kapcsolási teljesítményosztály L 150kA @ 480V 3-pólusú, rendszervédelem ETU330, LIG, In = 40A Túlterhelésvédelem Ir = 16A ... 40A Rövidzár elleni védelem Ii = 1,5 ... 12 x földzárlatvédelem Ig = 0,375 ... 1 x In, tg = 0,1 / 0,3s csatlakozás nélkül 3VA6 öntött burkolat megszakító ETU 3 sorozatú rendszervédelemmel, UL jóváhagyással. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Választható változat a rendszer védelme érdekében. 3. 3- és 4-pólusú kivitelben kapható. 4 Mérettől függően: Névleges áramerősség 16 A.600 A. 5. Négy kapcsolási teljesítmény osztály 35 kA. 150 kA 480 V-nál. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
