Name: Siemens 3VA6440-7KM31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 160 - 400 A Kapcsolási feszültség (max
Brand: Siemens
SKU: 1728985
Availability: BackOrder

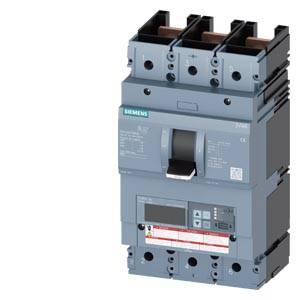

Egy hárompólusú Siemens teljesítménymegszakító, 3VA2-es modell, mutatja a kapcsolót és a kezelőszerveket.

Elektromos kapcsolási rajz egy védőkapcsolóval (ETU830) balra és egy vezérlőközponttal jobbra. A kapcsolat az 1-6 jelű kapcsok és az X2 között látható.

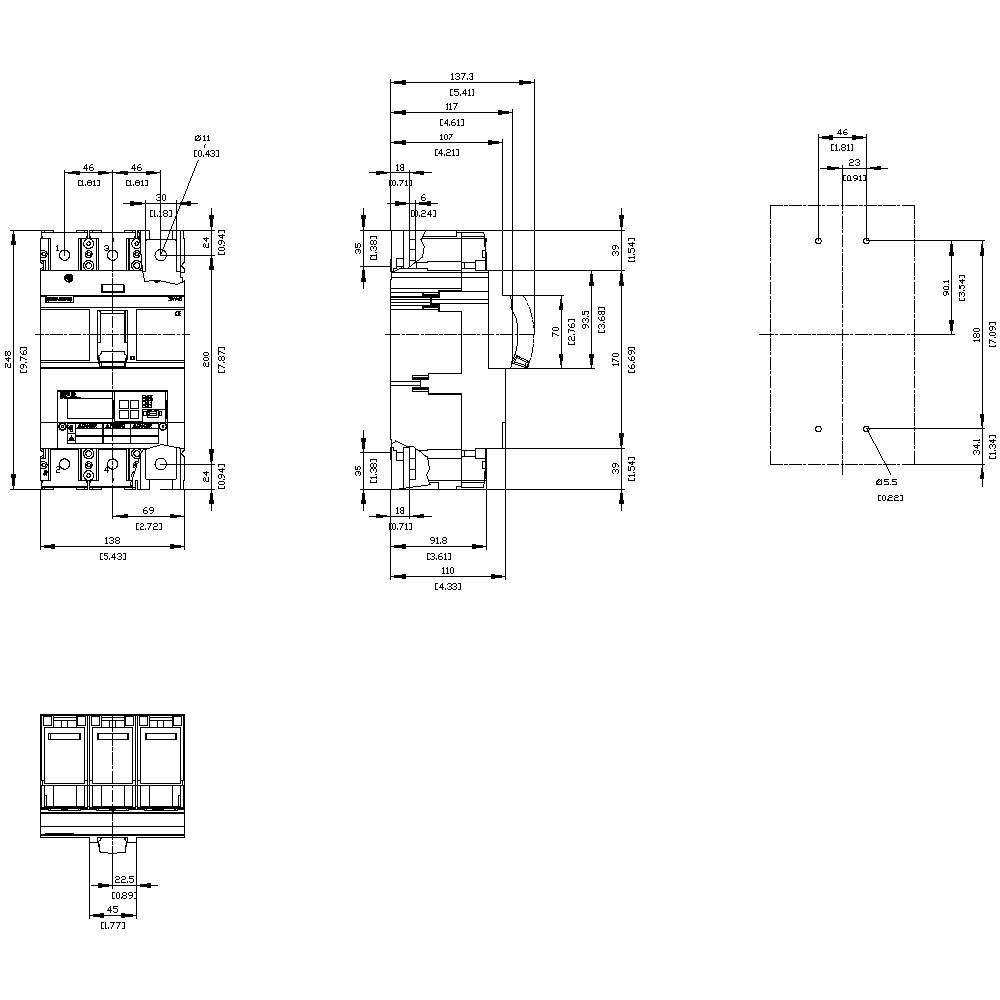

Elektromos kapcsoló műszaki rajza részletes milliméter méretekkel, elölnézet, oldalnézet és felülnézet ábrázolásával.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

400 A

Csomagolás

darab

Gyártói szám

3VA6440-7KM31-0AA0

Beállítási tartomány, áram (min.)

160 A

Adatlap (PDF)

Szállítás: 11. 23. [H.]

Szám

Összesen (1 655 990 Ft / Darab)

1 655 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA6440-7KM31-0AA0

Beállítási tartomány, áram (min.): 160 A

Áram beállítási tartomány (max.): 400 A

Beállítási tartomány (áram): 160 - 400 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 600 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: C

Túláram kioldó kivitel: ETU830

: IP40

Mélység: 110 mm

Szélesség: 138 mm

Magasság: 248 mm

Méret: (Sz x Ma x Mé) 138 x 248 x 110 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 400 A

: 3

: 0

: 70 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 110 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Csomagolás

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

Szállítás: 10. 26. [H.]

Conrad Electronic

25 A

Teljesítménykapcsoló adapter

darab

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3VA1010-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm önálló

Rendelési szám:1753036

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

önálló

Min.: 1

Többszörös: 1

134 990 Ft^*

Siemens 3VA1010-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753052

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

148 990 Ft^*

Siemens 3VA1010-2ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753067

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1010-2ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753080

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1010-3ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753081

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

138 990 Ft^*

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

151 990 Ft^*

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

172 990 Ft^*

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

187 990 Ft^*

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

144 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1728985 Siemens 3VA6440-7KM31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 160 - 400 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1728985 Siemens 3VA6440-7KM31-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 160 - 400 A Kapcsolási feszültség (max

Leírás

Megszakító 3VA6 UL Keret 600 Csatlakozási kapacitás osztály C 100kA @ 480V 3 pólusú, rendszervédelem ETU830, LIG, In = 400A Túlterhelés elleni védelem Ir = 160A ... 400A Rövidzár védelem Ii = 1,5 ... 12 x földzárlatvédelemmel Ig = 0,2 .. .1 x In, tg = 0,05-0,8s csatlakozás nélkül 3VA6 öntött burkolat megszakító ETU 8 sorozatú rendszervédelemmel, UL jóváhagyással. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Választható változat a rendszer védelme érdekében. 3. 3- és 4-pólusú kivitelben kapható. 4 Négy kapcsolási teljesítmény osztály 55 kA. 150 kA 480 V-nál. Mérettől függően: Névleges áram 40 A.600 A. 6. Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 7. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Integrált kijelző a mért értékek megjelenítéséhez. 9. Integrált mérési funkció és opcionális kommunikációs kapcsolat Modbus TCP, Modbus RTU, PROFINET és PROFIBUS segítségével. 10. Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
