Siemens 5SU16566KK10 FI védőkapcsoló 10 A
Termék típus
FI védőkapcsoló
Pólusszám
2
Kioldási karakterisztika
B
Névleges áramerősség, kerekítve
10 A
Kikapcsolás
6 kA
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (36 990 Ft / Darab)
36 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Szélességosztási egységek száma: 2
- Vizsgálati ciklusok száma / környezeti teszteléshez: 28
- Meghúzási nyomaték / csavaros csatlakozással / minimum: 2,5 Nm
- Meghúzási nyomaték / csavaros csatlakozással / maximum: 3 Nm
- Az alaptípus verziója: 5SU1
- Tetszés szerinti beépítési pozíció
- Beépítési mélység: 70 mm
- Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 10000
- Pólusok száma / megjegyzés: 1P+N
- Pólusok száma / biztosítékkal: 1
- A tápkábel helyzete: fent vagy lent
- Termékjellemzők / véletlen érintés elleni védelem: igen
- Termékjellemző / halogénmentes: igen
- Termékjellemző / lezárható: igen
- Termékjellemző / szilikonmentes: igen
- A termék funkciója / nullavezető kapcsolása: igen
- Kapcsolási teljesítmény (Icu+): 20 kA
- Kapcsolási kapacitásáram / EN 60898 szerint: 6 kA
- Kapcsolási kapacitásáram / IEC 60947-2 szerint: 15 kA
- Védettségi fokozat IP: IP20, elosztó beépítéssel, csatlakoztatott vezetékekkel
- Környezeti hőmérséklet / üzem közben / minimum: -25 °C
- Környezeti hőmérséklet / üzem közben / maximum: +55 °C
- Teljesítményveszteség / névleges áramerősségnél / AC-nál / meleg üzemi állapotban / pólusonként: 1,8 W
- Teljesítményveszteség / maximum: 3,6 W
- Szennyeződési fok 2.
- Tápfeszültség frekvencia: 50 Hz
- Működési frekvencia / Megjegyzés: 50 Hz
- Túlfeszültség kategória: III
- Kikapcsolási karakterisztika: pillanatnyi
- Kioldási hibaáram: 300mA
- Alkalmasság integrálásra / süllyesztett beépítésre: igen
- Szigetelési feszültség: 264 V
- Védő funkció / téves kioldás: igen
- Tápfeszültség / vizsgálóberendezéshez / minimum: 100 V
- Csatlakoztatható vezeték keresztmetszete / tömör: 0,75 mm² - 35 mm²
- Csatlakoztatható vezeték keresztmetszet / finomszálú / magvégmegmunkálással: 0,75 mm² - 25 mm²
- Csatlakoztatható vezeték keresztmetszete / sodrott: 0,75 mm² - 35 mm²
- Kivitel
nem késleltetett
- Névleges feszültség
230/240 V/AC
- Termék típus
FI védőkapcsoló
- Pólusszám
2
- Üzemi osztály
3
- Kioldási karakterisztika
B
- RoHS konform
Igen

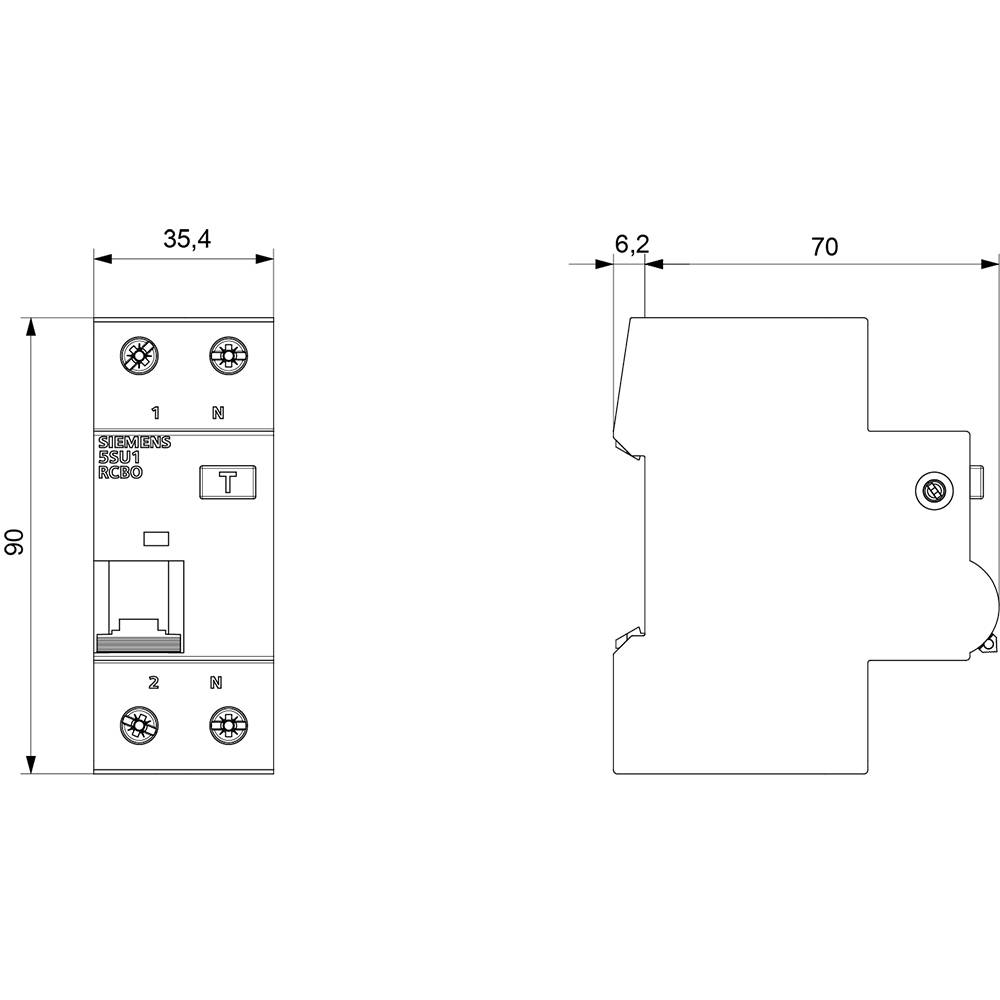

- Méret
(Sz x Ma x Mé) 36 x 90 x 77 mm
- Tartalom
1 db
- Névleges áram
10 A
- Névleges áramerősség, kerekítve
10 A
- Kikapcsolás
6 kA
- Szélesség
36 mm
- Magasság
90 mm
- Mélység
77 mm
AC
70 mm
10 A
230 V
B
264 V
0.3 A
3
2
2
2
1
TRUE
0.75-35 mm²
0.75-35 mm²
TRUE
2
4
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2864141 Siemens 5SU16566KK10 FI védőkapcsoló 10 A
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2864141 Siemens 5SU16566KK10 FI védőkapcsoló 10 A
Leírás
RCBO, 6 kA, 1P+N, A típusú, 300 mA, B-Char, In: 10 A, Un AC: 230 V SENTRON 5SU1 RCBO-k a túlterhelés, rövidzárlat és hibaáramok elleni kombinált védelemhez
RCBO-ink (RCBO) VDE-teszttel és DIN EN 61009-1, DIN EN 61009-2-1 szerint tanúsítottak. Kétkamrás kapcsaival a különböző keresztmetszetű vezetékek csatlakoztatása is nagyon egyszerű. További Siemens SENTRON védőkapcsoló eszközök gyorsan és egyszerűen csatlakoztathatók az 5ST3 tűs gyűjtősínekhez. Az eszközön található Datamatrix kód gyors hozzáférést biztosít a Siemens Industry Online Support App összes műszaki adatához.
A SENTRON védőkapcsoló készülékei a moduláris rendszer univerzális tartozékaival számos funkcióval bővíthetők.
Optimális technológia az Ön biztonsága érdekében – csak a Siemenstől.
Ez a szöveg gépi fordítással készült.
RCBO-ink (RCBO) VDE-teszttel és DIN EN 61009-1, DIN EN 61009-2-1 szerint tanúsítottak. Kétkamrás kapcsaival a különböző keresztmetszetű vezetékek csatlakoztatása is nagyon egyszerű. További Siemens SENTRON védőkapcsoló eszközök gyorsan és egyszerűen csatlakoztathatók az 5ST3 tűs gyűjtősínekhez. Az eszközön található Datamatrix kód gyors hozzáférést biztosít a Siemens Industry Online Support App összes műszaki adatához.
A SENTRON védőkapcsoló készülékei a moduláris rendszer univerzális tartozékaival számos funkcióval bővíthetők.
Optimális technológia az Ön biztonsága érdekében – csak a Siemenstől.
Ez a szöveg gépi fordítással készült.
