Siemens Félvezető relé 3RF21502AA06 50 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db vásárlása

Egy nyitott elektromos elosztószekrény különböző elektromos alkatrészeket és kábeleket mutat rendezetten több szinten.

Felhasználási példa

Két, ellentétes irányban párhuzamosan kötött dióda kapcsolási szimbóluma, csatlakozási jelölések: '1L', '2T', 'A1+', 'A2-'.

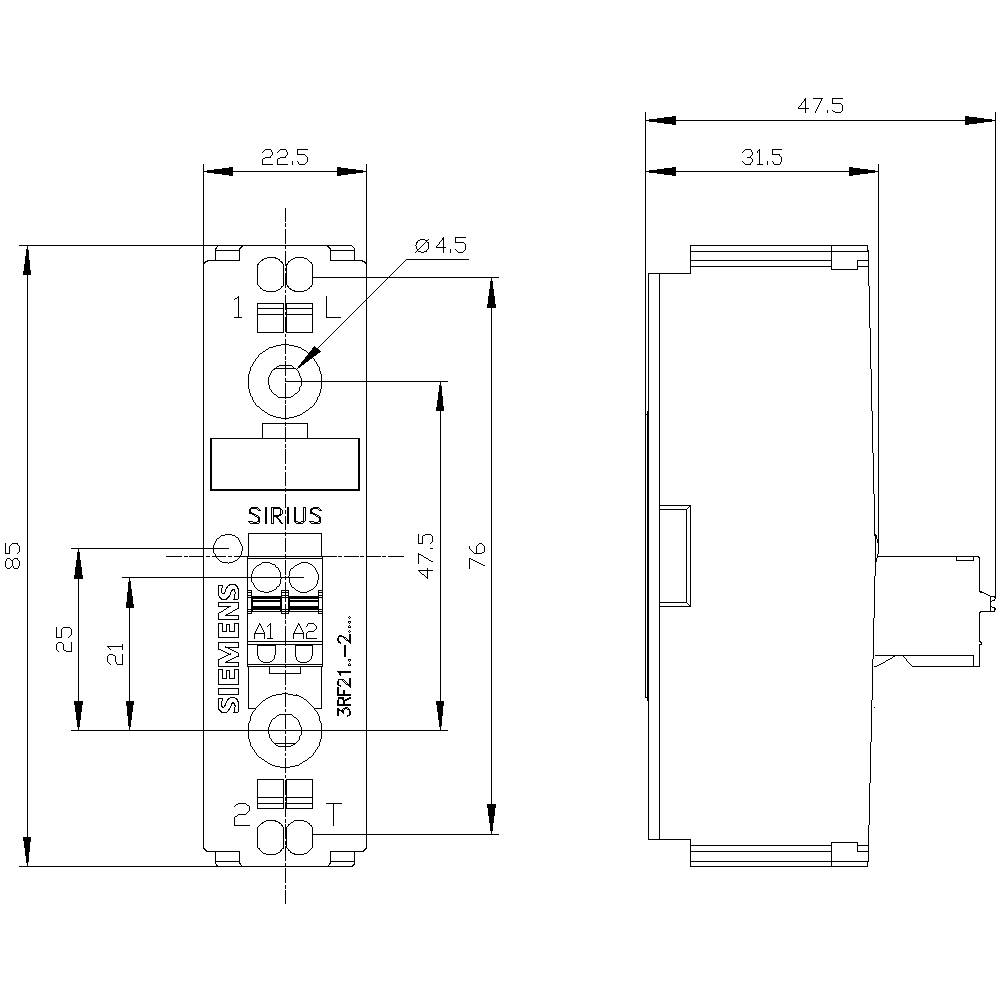

Siemens SIRIUS kapcsolókészülék rajza méretjelöléssel. Elölnézet mutatja a csatlakozási pontokat, oldalnézet a mélységet.

1/3

Felhasználási példa

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

600 V/AC

Adatlap (PDF)

Szállítás: 10. 14. Sze.

Szám

Összesen (32 276 Ft / Darab)

32 276 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2150-2AA06

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Rugós kapocs

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 600 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 50 A

Kimeneti feszültség (min.): 48 V/DC

Kimeneti feszültség (max.): 600 V/AC

Kimeneti áram (max.): 50 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 70 g

RoHS konform: Igen

Tartós áram (max.): 50 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 50 A

: DC

: 20 A

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF21502AA06 50 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430946

Jelenlegi termék

24 V/DC

50 A

15 V/DC

600 V/AC

Siemens Félvezető relé 3RF21202AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430775

30 V/DC

20 A

4 V/DC

230 V/AC

Siemens Félvezető relé 3RF21202AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430780

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21202AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430781

30 V/DC

20 A

4 V/DC

600 V/AC

Siemens Félvezető relé 3RF21202AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430787

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21202AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430789

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21202AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430807

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21902AA22 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430815

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21902AA26 90 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430816

230 V/AC

90 A

110 V/AC

600 V/AC

Siemens Félvezető relé 3RF21902AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430832

24 V/DC

90 A

15 V/DC

230 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430946 Siemens Félvezető relé 3RF21502AA06 50 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430946 Siemens Félvezető relé 3RF21502AA06 50 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 50 A 48-600 V / 24 V DC Spring-type terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
