Name: Szürke 1000 A 8 záró, 8 nyitó Siemens 3KD50420QE100
Brand: Siemens
SKU: 2263608
Availability: BackOrder

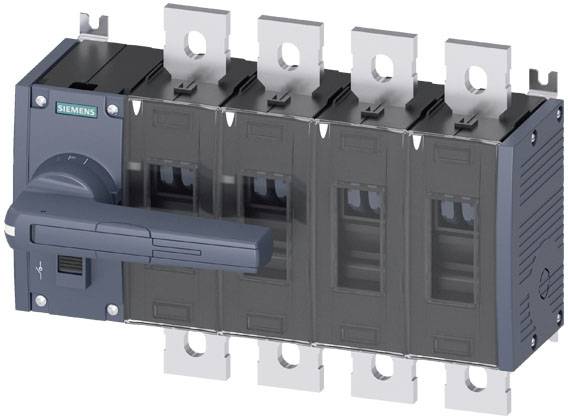

'Négy pólusú Siemens kapcsoló oldalsó karral, manuális vezérlésre ipari környezetben.'

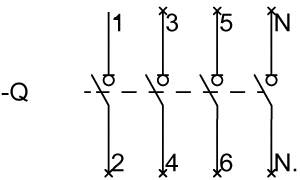

Egy elektromos áramkör kapcsolási rajza, amelyen 1-6-ig számozott csatlakozók és az N és Q betűk láthatók, bemutatva a csatlakozási pontokat.

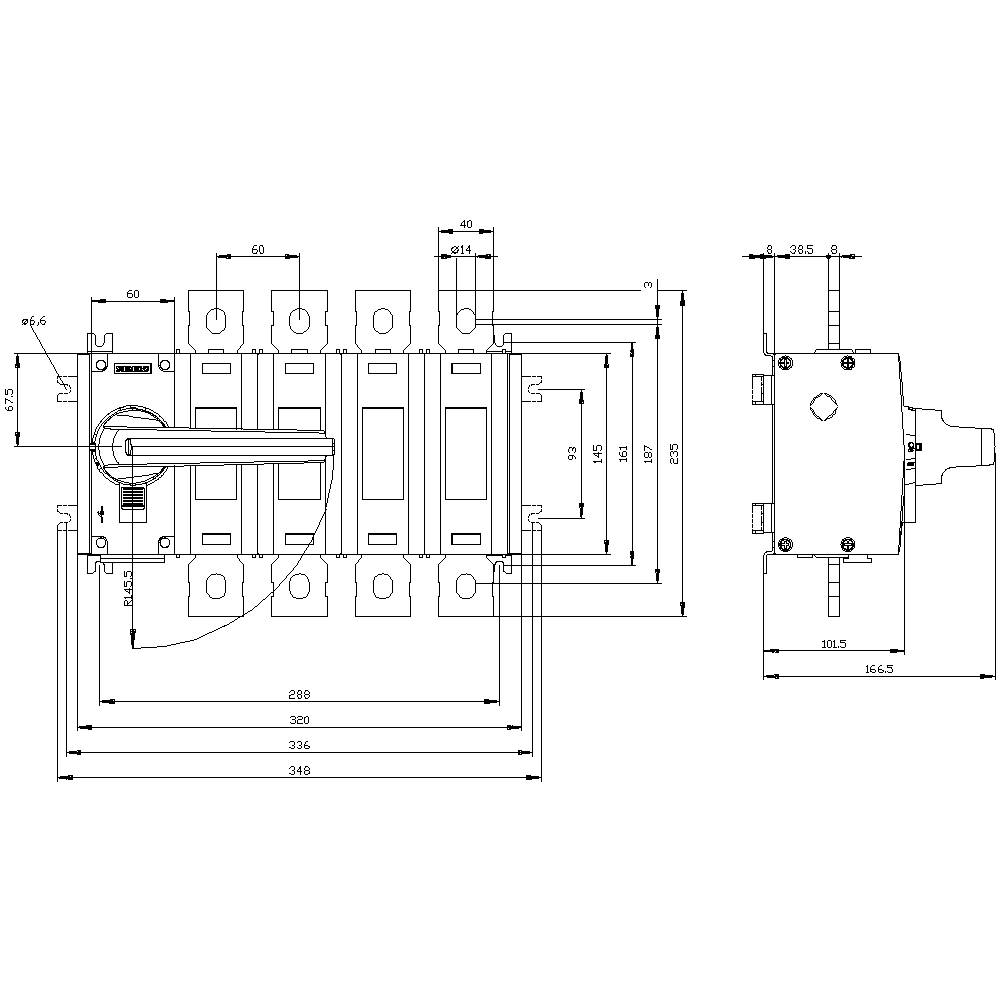

Műszaki rajz egy kapcsolóról részletes méretekkel milliméterben, beleértve a szélességet, magasságot és mélységet.

1/3

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

1000 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

1000 V/AC

Gyártói szín

Szürke

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (836 990 Ft / Darab)

836 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A kijelző kialakítása / a helyzetkijelző kapcsolásának kézi működtetése: BE-KI-TESZT
A főáramkör elektromos csatlakozásának kialakítása: lapos csatlakozás
A kapcsolókapcsoló mérete: 4
Szerelési típus: csavaros rögzítés
Padlóra szerelés: igen
Szigetelési feszültség: 1000 V
Zárás: igen
Védettség: IP00
Környezeti hőmérséklet üzem közben: -25 ° C - +70 ° C
Teljesítményveszteség max .: 140 W
Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 8000
Lökési feszültség szilárdság: 12 kV

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 1000 V/AC

Gyártói szín: Szürke

Pólusszám: 4

Méret: (Sz x Ma x Mé) 320 x 235 x 166.5 mm

Névleges áram: 1000 A

Névleges áramerősség, kerekítve: 1000 A

Kivitel: Elsőkerék meghajtású

Szélesség: 320 mm

Magasság: 235 mm

Mélység: 166.5 mm

: 8

: 8

: 800 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FALSE

: 1000

: Other

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2263608 Szürke 1000 A 8 záró, 8 nyitó Siemens 3KD50420QE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263608 Szürke 1000 A 8 záró, 8 nyitó Siemens 3KD50420QE100

Leírás

SWITCH-DISCONNECTOR 1000A, FRAME SIZE 4, 4-POLE FRONT OPERATING LEFT COMPLETE ASSEMBLY DIRECT OPERATING MECHANISM GREY FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
