Name: Szürke 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44320PE100
Brand: Siemens
SKU: 2263593
Availability: BackOrder

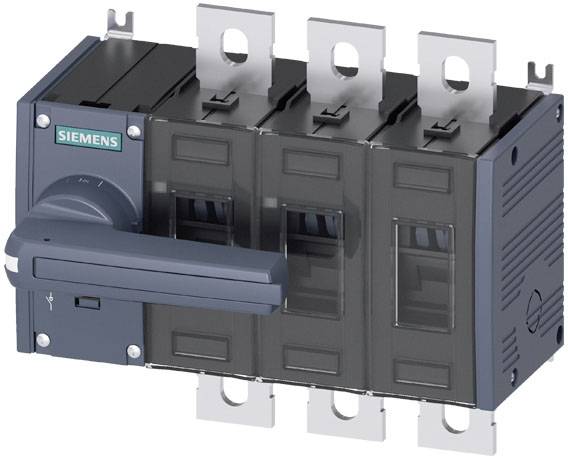

Egy hárompólusú ipari kapcsoló forgókarral, amely alkalmas nagyfeszültségű alkalmazásokra, gyártva a Siemens által.

A diagram shows six numbered positions representing an electron flow, with connections and nodes for a circuit.<br><br>Fordítás:<br><br>A diagram hat pozíciókat ábrázol, amelyek egy elektronáramlást mutatnak be, összeköttetésekkel és csomópontokkal egy áramkörben.

Elektromos kapcsoló műszaki rajza milliméteres méretezéssel. A készülék oldal- és elölnézeti ábrázolása.

1/3

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

500 A

Érintkező típus

6 záró

4 nyitó

2 nitó

Üzemi feszültség

1000 V/AC

Gyártói szín

Szürke

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (231 990 Ft / Darab)

231 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A kijelző kialakítása / a helyzetkijelző kapcsolásának kézi működtetése: BE-KI-TESZT
A főáramkör elektromos csatlakozásának kialakítása: lapos csatlakozás
A kapcsolókapcsoló mérete: 3
Szerelési típus: csavaros rögzítés
Padlóra szerelés: igen
Szigetelési feszültség: 1000 V
Zárás: igen
Védettség: IP00
Környezeti hőmérséklet üzem közben: -25 ° C - +70 ° C
Teljesítményveszteség max .: 51,6 W
Mechanikus élettartam (kapcsolási ciklusok) / jellemző: 15000
Lökési feszültség szilárdság: 12 kV

Érintkező típus: 6 záró
4 nyitó
2 nitó

Üzemi feszültség: 1000 V/AC

Gyártói szín: Szürke

Pólusszám: 3

Méret: (Sz x Ma x Mé) 190 x 164 x 130.5 mm

Névleges áram: 500 A

Névleges áramerősség, kerekítve: 500 A

Kivitel: Elsőkerék meghajtású

Szélesség: 190 mm

Magasság: 164 mm

Mélység: 130.5 mm

: 6

: 6

: 400 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: FALSE

: 400

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2263593 Szürke 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44320PE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263593 Szürke 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44320PE100

Leírás

SWITCH-DISCONNECTOR 500A, FRAME SIZE 3, 3-POLE FRONT OPERATING LEFT COMPLETE ASSEMBLY DIRECT OPERATING MECHANISM GREY FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
