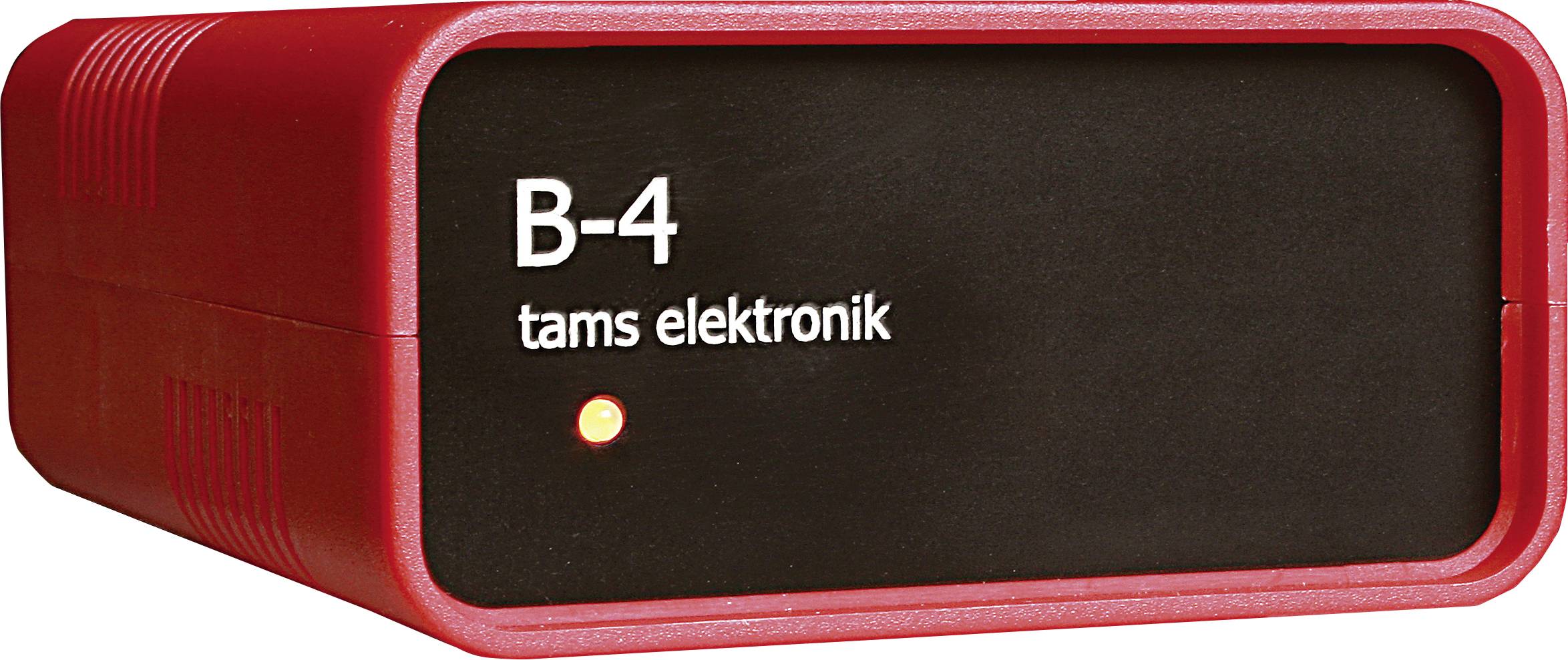

TAMS Elektronik 40-19407-01-C Booster B-4 ohne Display Booster-Link 2 vezetékes sínhez DCC, mfx, MM

DCC-kompatibilis erősítő interfész (3 tűs / "CDE") a központi egység DCC-kompatibilis erősítő interfészéhez vagy a központi egység sávkimenetéhez való csatlakoztatáshoz. Szabályozott, többprotokollos erősítő MM, DCC vagy mfx központi egységekhez. RailCom-on keresztüli visszacsatolással és szimmetrikus vágányfeszültséggel rendelkező rendszerekhez. Állítható rövidzárlati érzékenység és sínfeszültség (10 - 20 V, 1 V-os lépésekben). A rádióerősítő RailCom megszakítója be- és kikapcsolható. Belső rövidzárlat elleni lekapcsoló, amely kikapcsolható. Max. sínfeszültség 18 V; 5 A (szabályozott), 12 - 24 V-ra (szabályozott) átállítás lehetséges. Tápfeszültség 12-18 V (a beállított sínfeszültségtől függően).

Elektromos jellemzők:
Tápellátás: AC transzformátor (12–20 V) vagy DC tápegység (12–26 V)
Maximális kimeneti áram: 2,0–5,0 A, 1 A-es lépésekben állítható
Kimeneti feszültség: 10–24 voltos digitális feszültség (szabályozott), 1 V-os lépésekben állítható
Kimeneti jel: szimmetrikus

A készülék elején található LED jelzi a működési állapotot vagy a felmerült problémákat:
Készenlét:
Rövidzárlat a pálya kijáratánál
A booster kapcsolóparanccsal kikapcsolva
A booster kikapcsol a watchdog bekapcsolása után
A booster kikapcsolt a maximálisan megengedett hőmérséklet túllépése után
Hiányzó jel a vezérlőközpontból
Programozás indítása

Biztonsági jellemzők:
Rövidzárlat miatti leállítás: belső rövidzárlat miatti leállítás vagy rövidzárlat miatti visszajelzés a digitális vezérlőközpontnak CDE booster interfészen keresztül; automatikus újraindítás rövidzárlat után; Rövidzárlat figyelmeztetés a PC vezérléshez
Lekapcsolás túl magas hőmérsékletnél
Őrzőkutya funkció PC-vezérelt rendszerekben

Konfigurálás fősín programozással (POM) vagy (kisebb korlátozásokkal) rövidre záró dugók (jumperek) beállításával:
Sínfeszültség: 10 – 24 V, 1 V-os lépésekben állítható
Újraindítási idő rövidzárlat után: 4–10 másodperc, 1 másodperces lépésekben állítható
Max. sínáram (rövidzárlati áram): 2 – 5 A, 1 A-es lépésekben állítható
RailCom: aktív vagy inaktív
Kikapcsolás DCC kapcsolóparanccsal: aktív vagy inaktív
Őrzőkutya: aktív vagy inaktív
Rövidzárlat figyelmeztetési határérték: 0,2 – 1 A, 0,2 A-es lépésekben állítható
Újraindítási idő 5 rövidzárlat után: 0 – 100 mp.

Ez a szöveg gépi fordítással készült.
