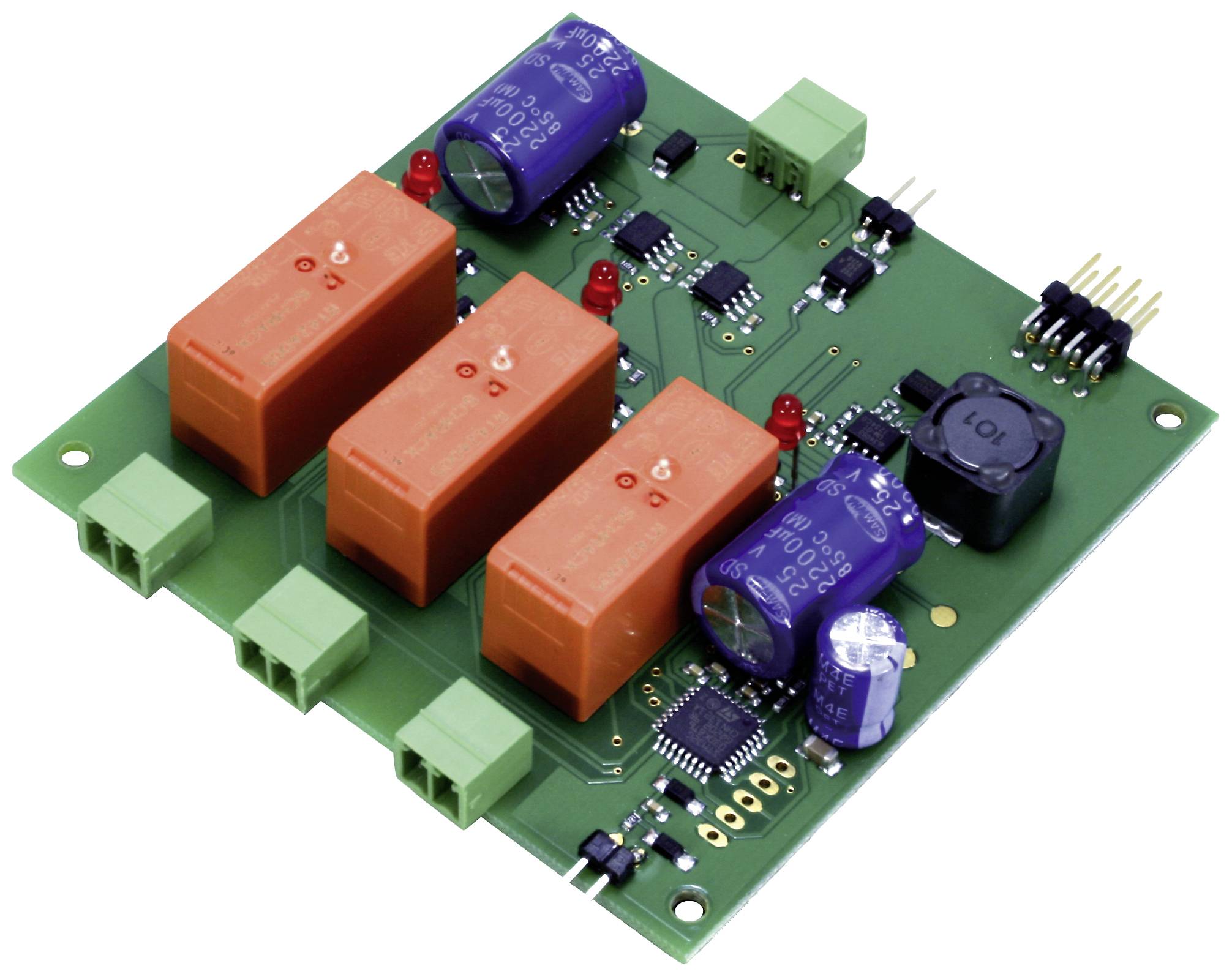

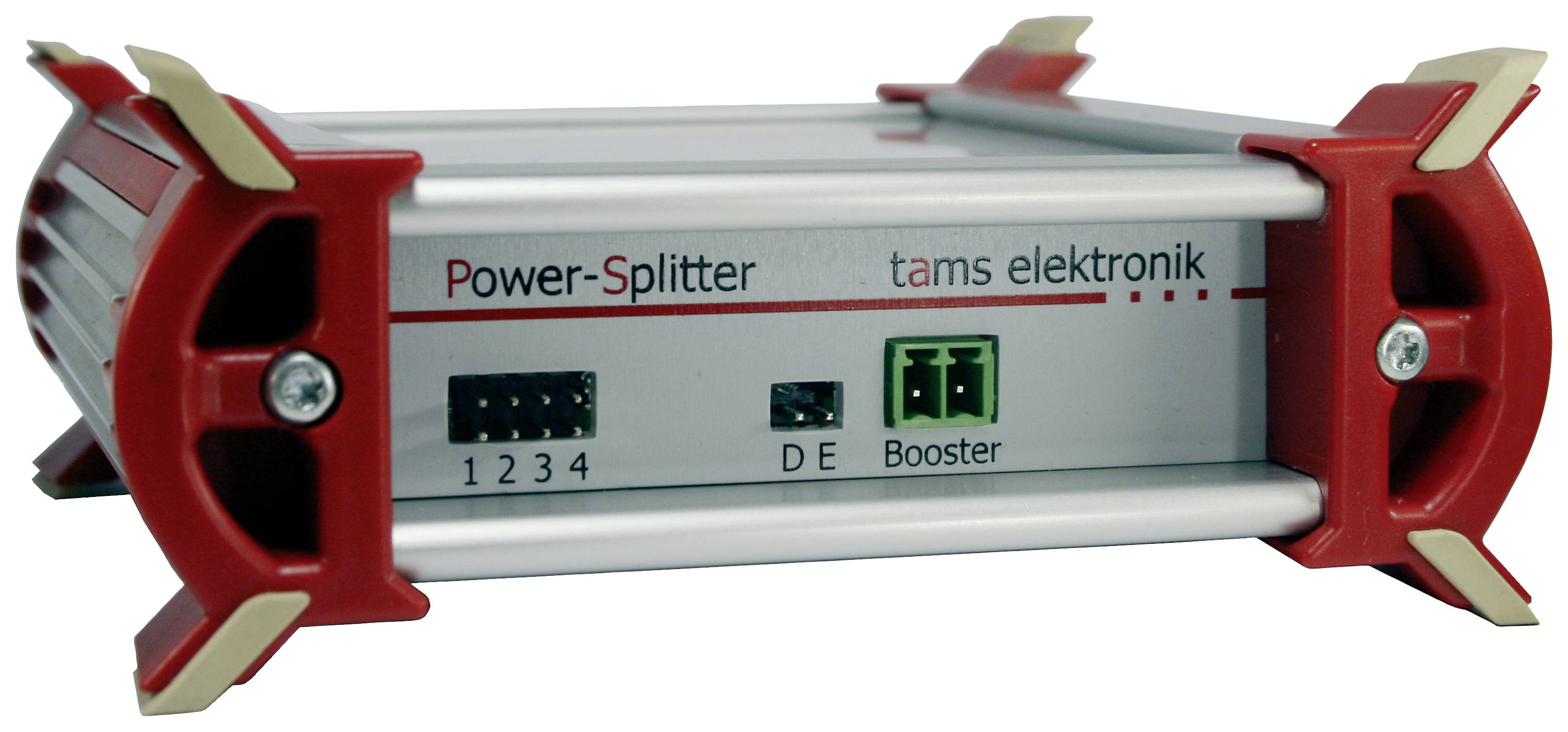

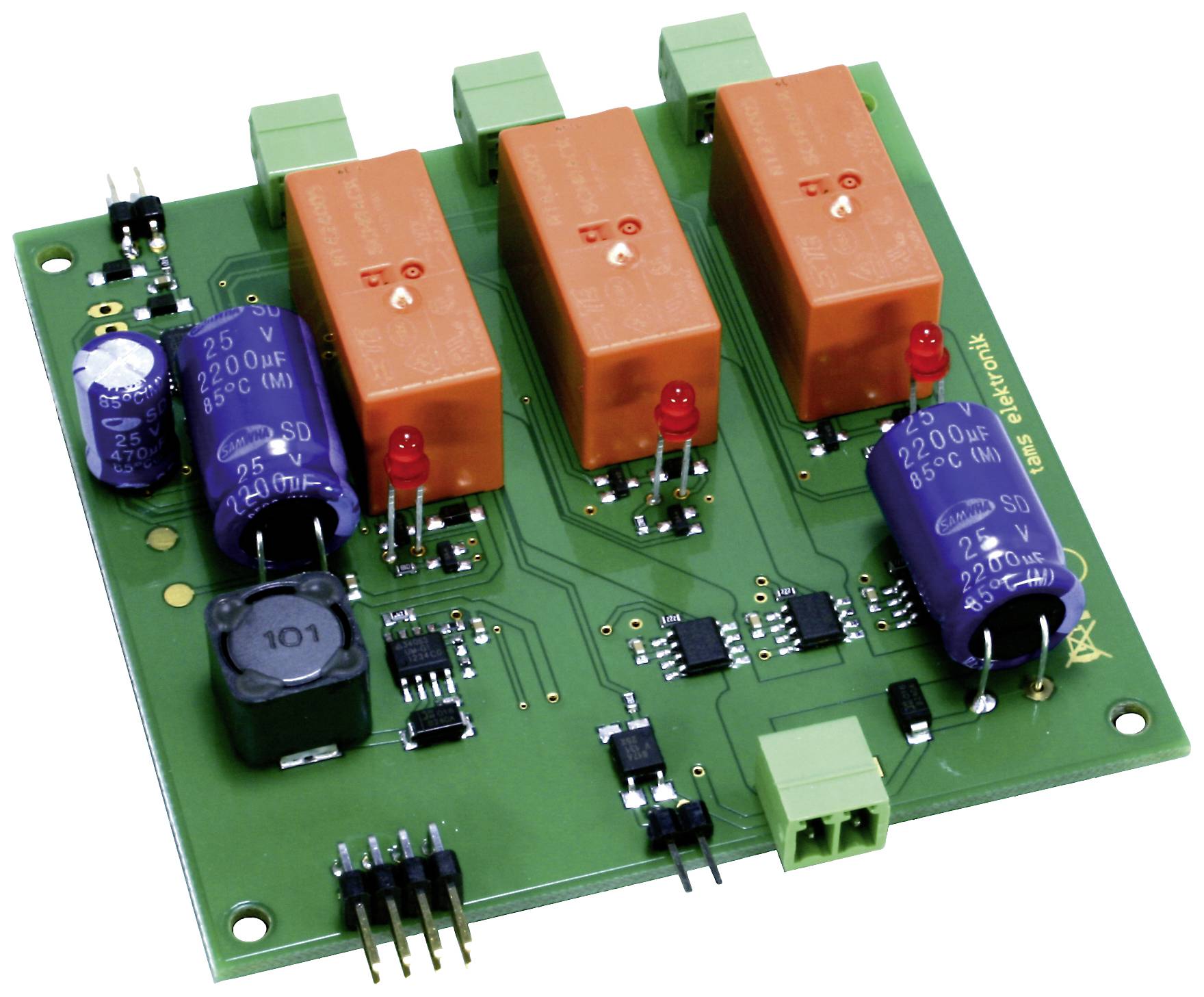

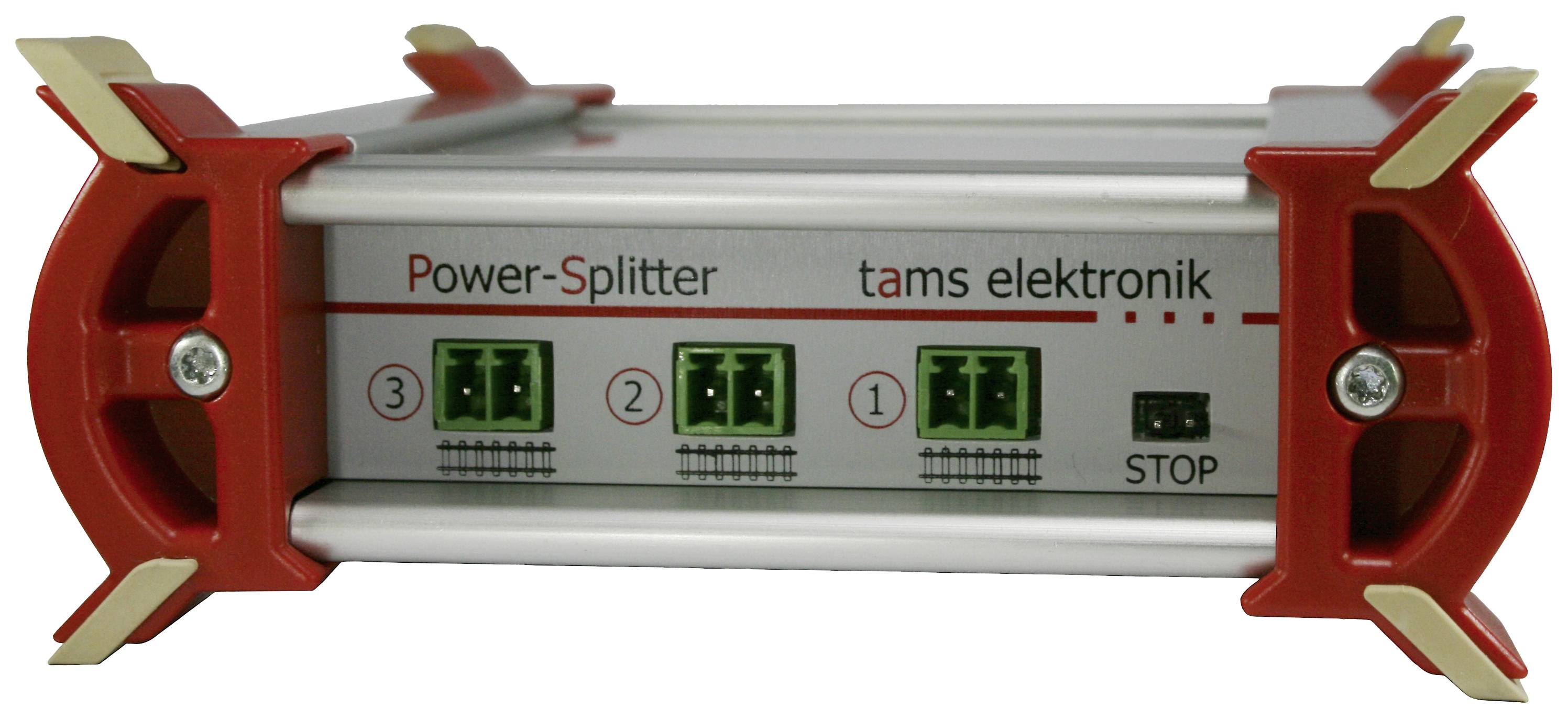

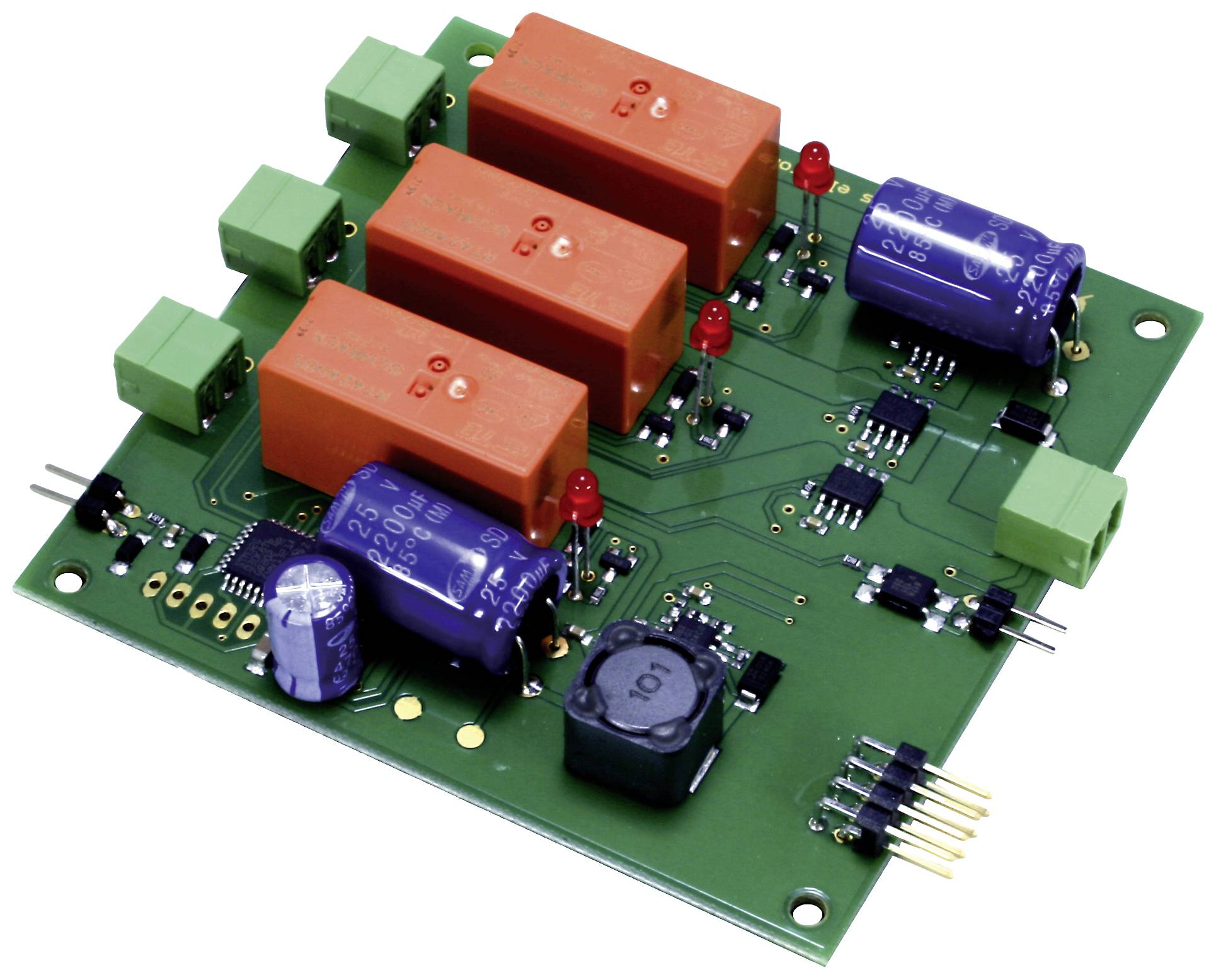

TAMS Elektronik 40-20106-01 Power Splitter, Baustein Kapcsolás dekóder DCC

A teljesítményelosztó az erősítő kimeneti áramát két vagy három részre osztja, maximum 2 vagy 3 A áramerősséggel. Így lehetővé teszi a rendelkezésre álló erősítőáram kihasználását még kisebb névleges méreteknél is. Mivel csak a szakaszok áramát figyeli, és nem avatkozik be a booster vezérlésébe, ezért minden erősítővel használható.

Abszolút szinkronitás: A különböző erősítők által táplált nyomásfokozó áramkörök elválasztási pontjainak keresztezésekor kiegyenlítő áramok lépnek fel, amelyek a legrosszabb esetben rövidzárlatot okoznak. Ezenkívül a két nyomásfokozó áramkör digitális jelei közötti különbségek megzavarhatják a digitális vezetést. Még azonos nyomásfokozók használata esetén is előfordulhatnak a leírt problémák az alkatrésztűrések következtében. A teljesítményosztó használatakor a digitális jelek kimeneti feszültsége és átviteli ideje abszolút szinkronban van minden csatlakoztatott szakaszon. Ez biztosítja, hogy a szakaszok közötti elválasztási pontok problémamentesen átkelhetők.

Választható csatlakozások:
Rövidzárlati visszacsatoló vezeték: DCC-kompatibilis
Külső vészleállító gomb az összes szakasz egyidejű kikapcsolásához

Beállítások jumperekkel (rövidzárlati hidak):
Aktív szakaszok száma: 2 vagy 3
Maximális áram a szakaszokban: 2A vagy 3A külön-külön minden szakaszon

Beállítások a fő sáv programozás (POM) segítségével:
Kitérők címei a két vagy három nyomásfokozó rész külön ki- és bekapcsolásához DCC kitérő parancsokkal
Kitérő címe a watchdog be- és kikapcsolásához DCC kitérő parancsokkal
Rövidzárlati érzékenység: 50...350 ms
Újraindítási idő rövidzárlat után: 4...9 s
Automatikus rövidzárlati leállítás: Az összes karakterlánc vagy csak az érintett karakterlánc leállítása
Bekapcsolási idő: 300...500 ms

LED jelzések:
String be/ki
Rövidzárlat a csatlakoztatott nyomásfokozó részben
Vészleállító gomb megnyomva
