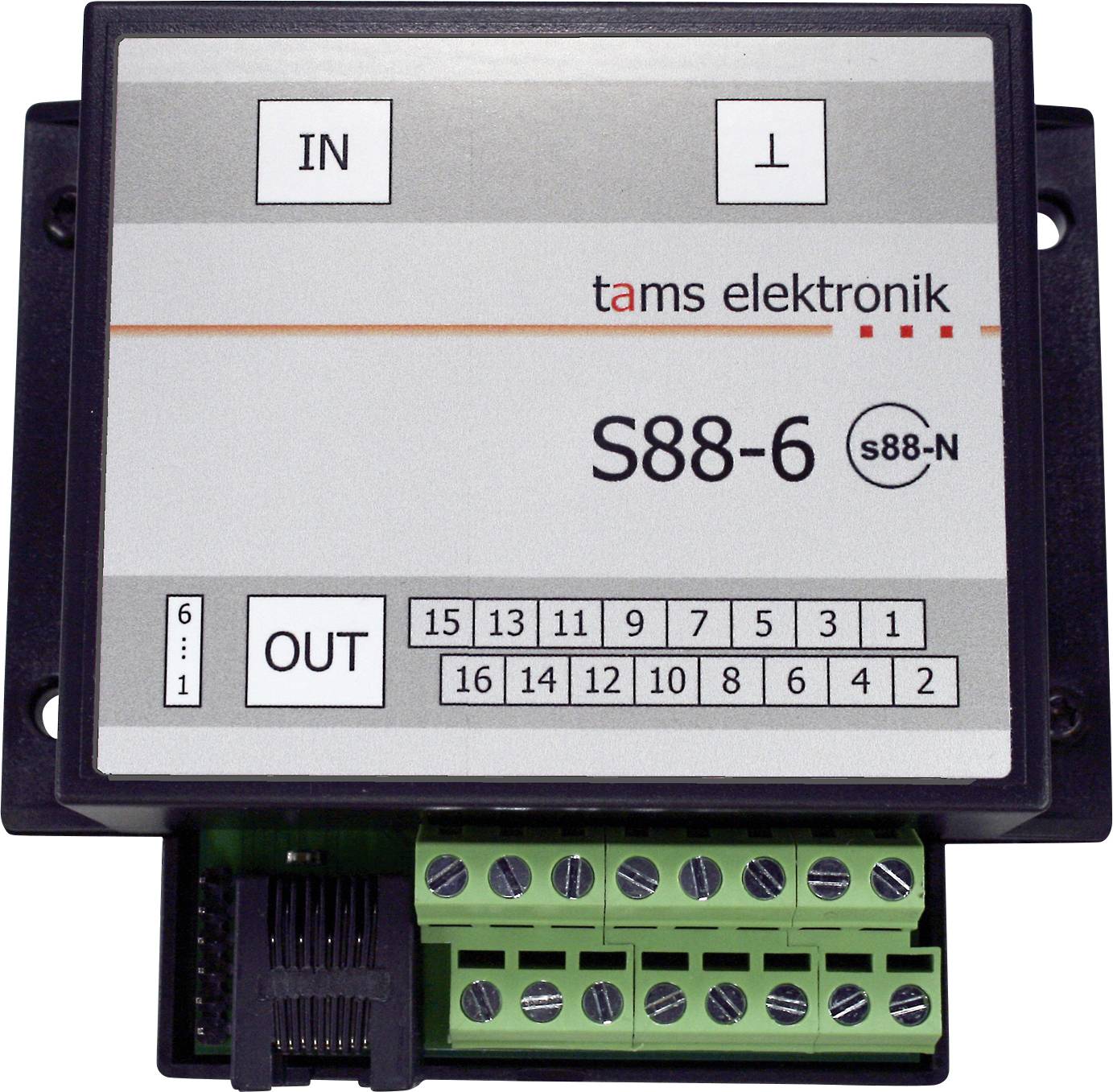

TAMS Elektronik 44-01607-01 S88-6 Visszajelző dekóderek
EAN:
Gyártól szám:
Rendelési szám:
6 db
Szám
Összesen (19 677 Ft / Darab)
19 677 Ft
ÁFA nélkül
Már csak 6 db érhető el
Főbb jellemzők
TAMS Elektronik S88-6 | S88 visszacsatoló modul kiegészítő földelőcsatlakozással
- Csatlakozás a központi egységhez patch kábellel (RJ-45) vagy 6 tűs kábellel
- Középvezető rendszerekben való használatra optimalizálva
Műszaki adatok
- Visszajelző busz: s88
- Címzés: automatikus
- Felügyelt szakaszok száma: maximum 16
- Csatlakozások az s88 buszhoz: 2 db RJ-45 az s88-N szabvány szerinti patch kábelek csatlakoztatásához. Alternatív megoldásként digitális vezérlőegységhez való csatlakoztatáshoz: 1 db 6 tűs fejléc a 6 tűs kábelek csatlakoztatásához.
- Tápellátás: 5 – 15 V DC (az s88 buszról)
- NYÁK méretei: 64 x 85 mm
- Méretek házzal együtt: 100 x 90 x 35 mm
- Termék típus
Visszajelző dekóderek
- Digitális formátum
S 88
- Hossz
100 mm
- Szélesség
90 mm
- Magasság
35 mm
- Méret
(H x Sz x Ma) 100 x 90 x 35 mm
- Gyártói szám
44-01607-01
- Modell kivitel (modellvasút)
Tartozék
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775670 TAMS Elektronik 44-01607-01 S88-6 Visszajelző dekóderek
Leírás
További földelési csatlakozás ("dióda trükk"):
A visszacsatoló szakaszokban a mozdony áramellátása a középső sínen és a folyamatos külső sínen keresztül történik. A folyamatos sín földelési kapcsolatának megszakadása (pl. szennyeződés miatt) közvetlen hatással van a vezetési viselkedésre. A legrosszabb esetben a mozdony megáll, vagy nem indul újra a visszacsatoló szakaszban bekövetkezett megállás után. A probléma megoldható a két külső vezető dióda segítségével történő összekapcsolásával. Ez az úgynevezett "diódatrükk" azt a tényt használja ki, hogy a digitális feszültségnek csak egy félhulláma használható fel visszacsatolásra az s88 buszon. Egy dióda beépítésével a másik félhullámot a szigeteltről a folyamatos sínre "átirányítják", így egy további földelési kapcsolatot hoznak létre. Az s88-6-ban a diódák integrálva vannak az áramkörbe, így nincs szükség a diódák bonyolult utólagos beszerelésére.
Az s88 buszvonal csatlakozása:
2 db RJ-45 csatlakozó az s88-N szabvány szerinti patch kábelek csatlakoztatásához. Alternatív megoldásként digitális vezérlőegységhez való csatlakoztatáshoz: 1 db 6 tűs fejléc a 6 tűs kábelek csatlakoztatásához.
Műszaki adatok:
Bejáratok száma: 16
Az s88 buszvezeték csatlakoztatása: 2 db RJ-45 az s88-N szerinti patchkábelek csatlakoztatásához. Alternatív megoldásként digitális vezérlőegységhez való csatlakoztatáshoz: 1 db 6 tűs fejléc a 6 tűs kábelek csatlakoztatásához.
Címzés: automatikus
Jelentés foglaltságáról: Talajjal való érintkezés
NYÁK méretei: 72 x 82 mm
Ez a szöveg gépi fordítással készült.
A visszacsatoló szakaszokban a mozdony áramellátása a középső sínen és a folyamatos külső sínen keresztül történik. A folyamatos sín földelési kapcsolatának megszakadása (pl. szennyeződés miatt) közvetlen hatással van a vezetési viselkedésre. A legrosszabb esetben a mozdony megáll, vagy nem indul újra a visszacsatoló szakaszban bekövetkezett megállás után. A probléma megoldható a két külső vezető dióda segítségével történő összekapcsolásával. Ez az úgynevezett "diódatrükk" azt a tényt használja ki, hogy a digitális feszültségnek csak egy félhulláma használható fel visszacsatolásra az s88 buszon. Egy dióda beépítésével a másik félhullámot a szigeteltről a folyamatos sínre "átirányítják", így egy további földelési kapcsolatot hoznak létre. Az s88-6-ban a diódák integrálva vannak az áramkörbe, így nincs szükség a diódák bonyolult utólagos beszerelésére.
Az s88 buszvonal csatlakozása:
2 db RJ-45 csatlakozó az s88-N szabvány szerinti patch kábelek csatlakoztatásához. Alternatív megoldásként digitális vezérlőegységhez való csatlakoztatáshoz: 1 db 6 tűs fejléc a 6 tűs kábelek csatlakoztatásához.
Műszaki adatok:
Bejáratok száma: 16
Az s88 buszvezeték csatlakoztatása: 2 db RJ-45 az s88-N szerinti patchkábelek csatlakoztatásához. Alternatív megoldásként digitális vezérlőegységhez való csatlakoztatáshoz: 1 db 6 tűs fejléc a 6 tűs kábelek csatlakoztatásához.
Címzés: automatikus
Jelentés foglaltságáról: Talajjal való érintkezés
NYÁK méretei: 72 x 82 mm
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 s88 visszacsatoló modul S88-6, kivitel: komplett eszköz házban
