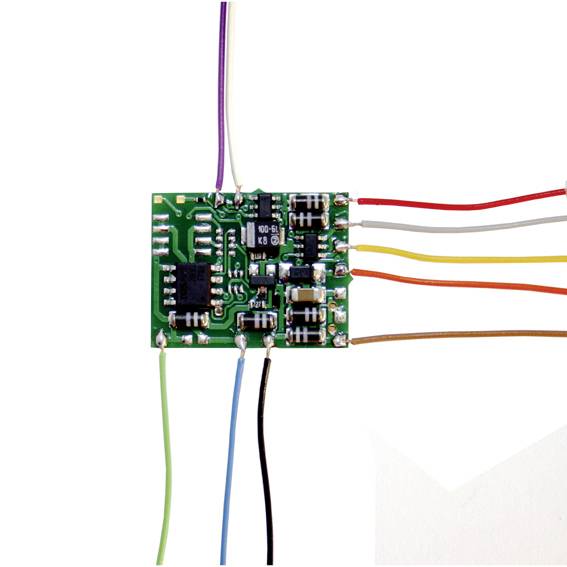

TAMS Elektronik 41-05481-01 LD-W-42.2 Lok dekóder Kábellel

Digitális működés Motorola II formátumban:
Maximum 255 cím
14 vagy 27b sebességszint
Funkciók F0 - F8 (F5 - F8 a második címen keresztül)
Programozás: regiszterek

Digitális működés DCC formátumban:
127 alapcím vagy 10 239 kiterjesztett cím
14, 28 vagy 128 sebességfokozat
Funkciók F0-tól F28-ig
Programozás: Konfigurációs változók (közvetlen programozás a programozási sávon, DCC-kompatibilis) vagy POM (programozás fő sávon = fő sáv programozás)

Analóg működés:
Analóg rendszerek egyen- vagy váltóáramú vontatási transzformátorral
Automatikus analóg felismerés
Kikapcsolható

AC motorok közvetlen vezérlése (terhelésvezérlés nélkül)
Alkalmazkodás különböző motortípusokhoz és mozdonytípusokhoz
Lineáris (ha szükséges megtört) sebességkarakterisztika meghatározása a megközelítés, a közép- és a maximális sebesség beállításával
27/28-as sebességszint módban: motorfeszültség egyedi hozzárendelése az egyes fordulatszámokhoz
Indító rúgás

Tolatási folyosó:
Az összes sebességszint sebességének csökkentése kb. 50%-kal.
Manőverezési fokozatba kapcsolás funkciógombbal

Indítási és fékezési késleltetés:
Külön állítható
Be- és kikapcsolás funkciógombbal

Automatikus folyamatok:
Automatikus fékezés aszimmetrikus pályafeszültség esetén (ABC módszer)
Automatikus ingarendszer (ABC módszerrel)
Fékezés egyenfeszültséggel (Märklin fékszakasz)
Sebességfüggő be- és kikapcsolás. Alkalmazási példák: A távolsági fényszóró vagy a vezetőfülke világítás be- és kikapcsolása.
Tolatási funkció a tolatási hajtómű és a tolatólámpa hozzárendelésével ugyanahhoz a funkciógombhoz
Automatikus lekapcsolás
Állandó fékút
Kimenetek be- és kikapcsolása a kapcsolóbemeneten keresztül
Automatikus regisztráció a DCC-A-n keresztül

Funkció kimenetek:
A funkciók hozzárendelése a kimenetekhez RCN-227 szerinti funkcióleképezéssel. Minden funkcióhoz egy vagy több kimenet rendelhető (F0-tól F28-ig, mindegyik külön előre és hátramenethez). A funkciókhoz az „OFF” kapcsolón kívül más funkció is hozzárendelhető.
A kimenetek funkciókhoz való hozzárendelése: szabadon választható

A függvény kimenetek hatásai:
Irányfüggő kapcsolás
Tolatási lámpa: Tolatási üzemmódba kapcsoláskor a tolatómozdonyok jelzései és a normál üzemre vonatkozó jelzések egyidejűleg kapcsolnak ki.
Invertált kapcsolás: "On" állásban a hozzárendelt kimenet kikapcsol, "off" állásban bekapcsol.
Villogás: Ha 2 kimenethez a villogó funkciót, a két kimenet egyikéhez pedig a "fordított kapcsolás" funkciót rendeljük, váltakozó villogás jön létre. A villogás frekvenciája minden kimenethez külön beállítható.
Kirúgás: A funkciókimenetek úgy állíthatók be, hogy kezdetben maximum 12,5 másodpercig teljes feszültséget kapjanak, majd kikapcsoljanak. Alkalmazási példa: Bizonyos típusú elektromos tengelykapcsolóknál a teljes feszültség szükséges a leválasztáshoz. A tengelykapcsolók védelme érdekében a feszültséget le kell kapcsolni. Tompítás: A kimeneti feszültség csökkentése. Alkalmazási példa: A régebbi, analóg működésre szánt járművek lámpái tompíthatók, és a dekóder beszerelése után nem kell őket cserélni.
Egymást követő fel- és leszabályozás: A kimeneti feszültség fokozatos növelésére vagy csökkentésére: Alkalmazási példa: Régi olaj- vagy izzólámpák szimulációja.
Tűz szimuláció
Be/Ki meghatározott feszültségen (sebességen)

A funkciók aktiválása:
A funkciógombok megnyomása / a funkciók be-/kikapcsolása és/vagy
Automatikusan a kapcsoló bemeneten keresztül. A kapcsolási bemenet külső érintkezőkön keresztül történik, például reed érintkezőkön vagy Hall-érzékelőkön keresztül, a pályán lévő állandó mágnesekkel kombinálva.

Visszajelzés a RailCom-mal
RailCom adó RCN-217 szerint: A dekóder címének küldése
Dinamikus RailCom információ küldése: vételi statisztikák
Az önéletrajzok felolvasása
