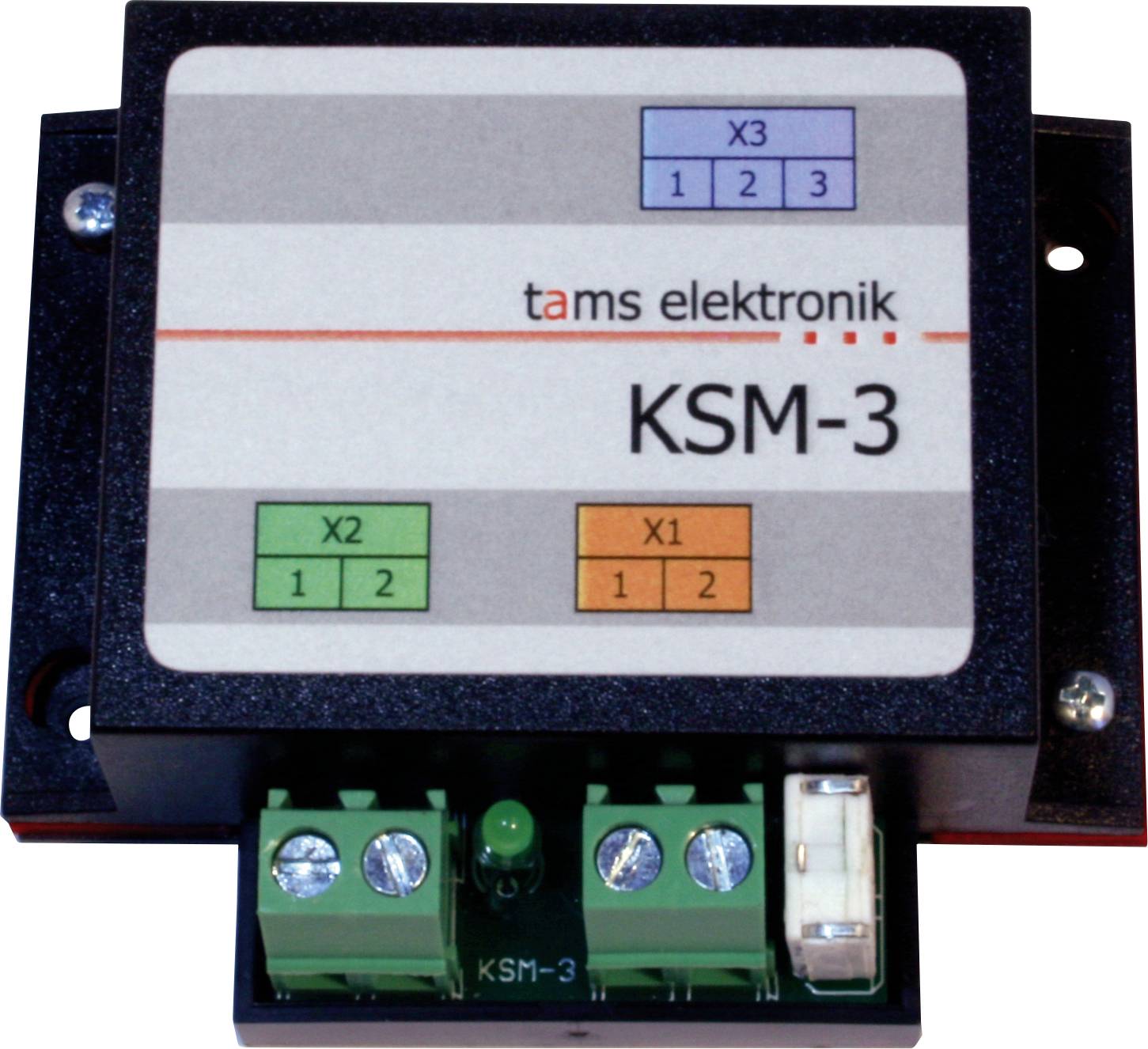

TAMS Elektronik 49-01137-01 KSM-3 Forduló hurok modul Tartozék
EAN:
Gyártól szám:
Rendelési szám:
10 db
Szám
Összesen (18 102 Ft / Darab)
18 102 Ft
ÁFA nélkül
Már csak 10 db érhető el
Főbb jellemzők
TAMS Elektronik KSM-3 | Fordítóhurok modul digitális rendszerekhez
- Integrált kapcsolóvezérléssel.
- Rövidzárlatos kar.
- Legfeljebb 8 A-es járművekhez.
Műszaki adatok
- Digitális formátumok: minden
- Pályakijáratok:
- - 2 a sávok összekötéséhez a fordítóhurokban
- - 2 a váltóhurkon kívüli sínek csatlakoztatásához
- Kapcsoló kimenet:
- - Kapcsoló csatlakoztatása opcionális
- - Mennyiség: 1
- - Kettős tekercses hajtású váltó közvetlen csatlakoztatásához
- - Maximális áram: 1 A
- Tápellátás: síneken keresztül
- A tolatókörben lévő összes jármű maximális áramfelvétele: 8 A
- NYÁK méretei: 48 x 52 mm
- Méretek házzal együtt: 70 x 60 x 25 mm
- Termék típus
Forduló hurok modul
- Digitális formátum
Univerzális
- Modell kivitel (modellvasút)
Tartozék
- Hossz
70 mm
- Szélesség
60 mm
- Magasság
25 mm
- Méret
(H x Sz x Ma) 70 x 60 x 25 mm
- Korosztály
15 éves kortól
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775671 TAMS Elektronik 49-01137-01 KSM-3 Forduló hurok modul Tartozék
Leírás
Működési elv:
A KSM-3 irányváltó hurok modul néhány milliszekundumon belül megváltoztatja a polaritást, amint feszültségesést érzékel a rövidzárlatra való átmenetnél, amikor egy vonat be- vagy kilép. A KSM-3 ezért még azelőtt reagál, mielőtt a feszültség a rövidzárlat következtében ténylegesen összeomlana. A rövidzárlati érzékenység pontos beállításának biztosítása érdekében az áramköri lapon egy LED jelzi az optimális beállítást.
A kapcsoló csatlakoztatása (opcionális):
A kapcsoló csatlakoztatható a KSM-3-hoz, és ezután automatikusan átkapcsol a vonat tolatóhurokból való kilépéséhez. A kapcsoló manuálisan vagy külső áramkörök segítségével is beállítható. Ez lehetővé teszi a fordulóhurkon belüli haladási irány meghatározását a bejárat előtt.
Megfelelő kapcsolótípusok: Dupla tekercses vagy motoros kapcsolók. Motoros váltókarok csatlakoztatásához egy további AMW plus adapter szükséges.
Egyéb jellemzők:
- Lemezjátszókhoz alkalmas.
- A tolatókörben lévő mozdonyok maximális száma: nincs korlátozás
- A tolatókör minimális hossza: a vonat hosszának egyszerese
- A tolatókörön belüli összes jármű maximális áramfelvétele: 8 A
- Integráció a rendszervezérlésbe: Külső vágányfoglaltság-érzékelők vagy RailCom-érzékelők csatlakoztatása a tolatóhurok belsejéhez lehetséges.
Ez a szöveg gépi fordítással készült.
A KSM-3 irányváltó hurok modul néhány milliszekundumon belül megváltoztatja a polaritást, amint feszültségesést érzékel a rövidzárlatra való átmenetnél, amikor egy vonat be- vagy kilép. A KSM-3 ezért még azelőtt reagál, mielőtt a feszültség a rövidzárlat következtében ténylegesen összeomlana. A rövidzárlati érzékenység pontos beállításának biztosítása érdekében az áramköri lapon egy LED jelzi az optimális beállítást.
A kapcsoló csatlakoztatása (opcionális):
A kapcsoló csatlakoztatható a KSM-3-hoz, és ezután automatikusan átkapcsol a vonat tolatóhurokból való kilépéséhez. A kapcsoló manuálisan vagy külső áramkörök segítségével is beállítható. Ez lehetővé teszi a fordulóhurkon belüli haladási irány meghatározását a bejárat előtt.
Megfelelő kapcsolótípusok: Dupla tekercses vagy motoros kapcsolók. Motoros váltókarok csatlakoztatásához egy további AMW plus adapter szükséges.
Egyéb jellemzők:
- Lemezjátszókhoz alkalmas.
- A tolatókörben lévő mozdonyok maximális száma: nincs korlátozás
- A tolatókör minimális hossza: a vonat hosszának egyszerese
- A tolatókörön belüli összes jármű maximális áramfelvétele: 8 A
- Integráció a rendszervezérlésbe: Külső vágányfoglaltság-érzékelők vagy RailCom-érzékelők csatlakoztatása a tolatóhurok belsejéhez lehetséges.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 db KSM-3 söpréshurok modul, kivitel: komplett egység házban
