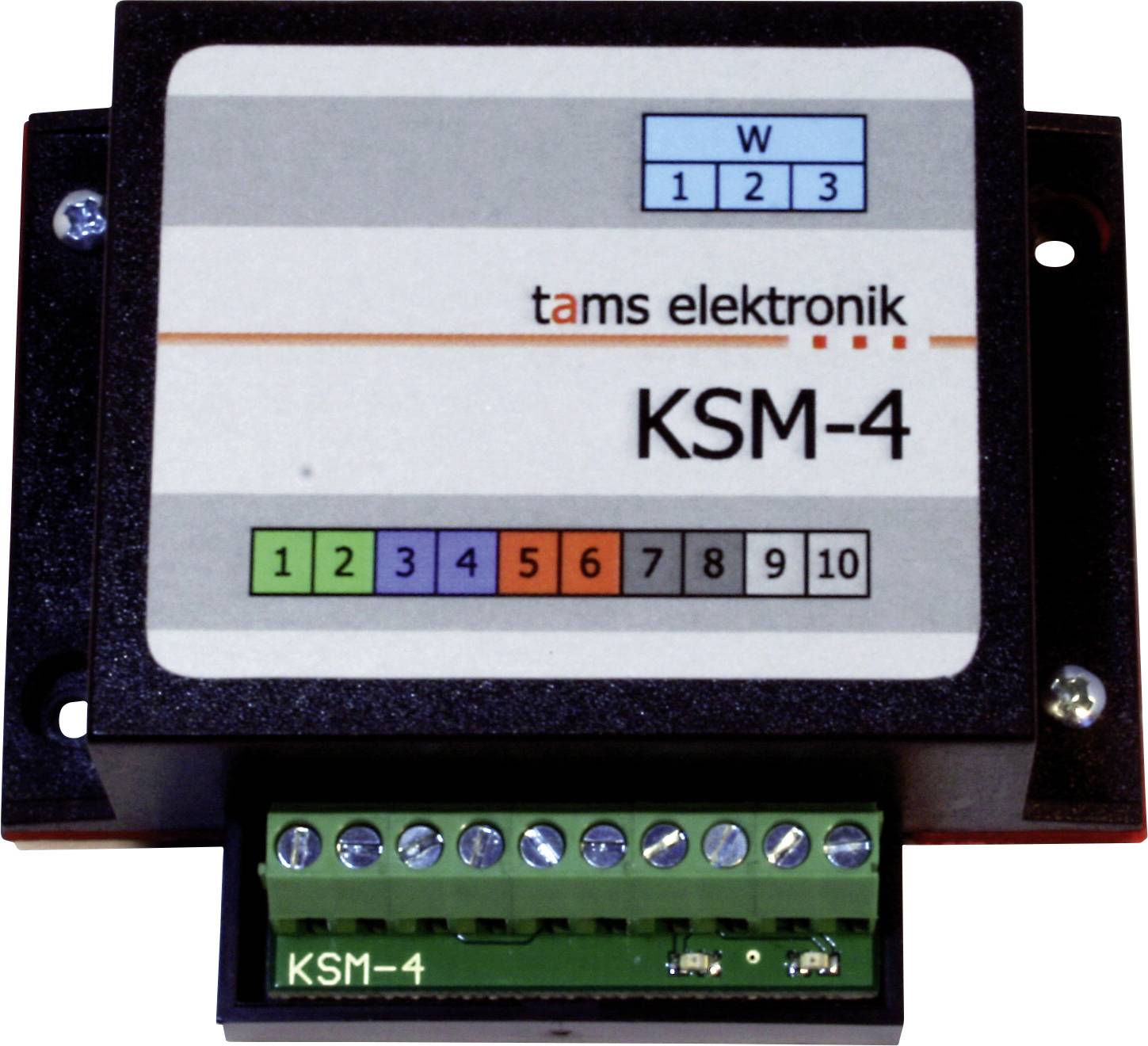

TAMS Elektronik 49-01147-01 KSM-4 Forduló hurok modul Tartozék
EAN:
Gyártól szám:
Rendelési szám:
14 db
Szám
Összesen (18 890 Ft / Darab)
18 890 Ft
ÁFA nélkül
Főbb jellemzők
TAMS Elektronik KSM-4 | Fordítóhurok modul digitális rendszerekhez
- Nincs rövidzárlat a megfordító hurokon keresztül. Váltódekóderrel és integrált váltásvezérléssel.
Műszaki adatok
- Digitális formátumok: minden
- Integrált váltódekóder: DCC
- Pályakijáratok:
- - 2 a sávok összekötéséhez a fordítóhurokban
- - 2 a sávok összekötéséhez az átmeneti területeken
- - 2 a váltóhurkon kívüli sínek csatlakoztatásához
- Kapcsoló kimenet:
- - Kapcsoló csatlakoztatása kötelező
- - Mennyiség: 1
- - Kettős tekercses vagy motoros hajtású váltó közvetlen csatlakoztatásához
- - Maximális áram: 1 A
- - Kapcsolási idő: 100 ms - 5 mp (állítható)
- Tápellátás: síneken keresztül
- A tolatókörben lévő összes jármű maximális árama: 3 A
- NYÁK méretei: 48 x 52 mm
- Méretek házzal együtt: 70 x 60 x 25 mm
- Termék típus
Forduló hurok modul
- Digitális formátum
Univerzális
- Modell kivitel (modellvasút)
Tartozék
- Hossz
70 mm
- Szélesség
60 mm
- Magasság
25 mm
- Méret
(H x Sz x Ma) 70 x 60 x 25 mm
- Korosztály
15 éves kortól
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775672 TAMS Elektronik 49-01147-01 KSM-4 Forduló hurok modul Tartozék
Leírás
Működési elv:
A KSM-4 irányváltó hurok modul a kapcsoló állásától függően állítja be az irányváltó hurok polaritását, így a szigetelt szakaszon való áthaladáskor nem keletkezhet rövidzárlat. A váltó és a tolatóhurok belseje között átmeneti területek vannak elhelyezve, beépített vágányfoglaltság-érzékelőkkel ("érzékelős vágányok"). Amint egy vonat a tolatókörből belép a két átmeneti terület egyikébe, a kijárat kapcsolóját elfordítják, és a tolatókörön belüli polaritást beállítják.
A kapcsoló csatlakoztatása és vezérlése:
A váltót a KSM-4-hez kell csatlakoztatni, és automatikusan átkapcsol a vonat tolatóhurokból való kilépésekor.
Belépéshez a kapcsoló kívülről működtethető, így meghatározva a haladási irányt a megfordító hurkon belül:
- manuálisan nyomógombokkal vagy hasonló áramkörrel, amelyek a két kapcsolóbemenethez vannak csatlakoztatva, vagy
- DCC váltóparancsokkal az integrált váltódekóder címére
Megfelelő kapcsolótípusok: Dupla tekercses vagy motoros kapcsolók. Mindkét típusú kapcsoló közvetlenül csatlakoztatható.
Egyéb jellemzők:
- Nem alkalmas lemezjátszókhoz.
- A tolatókörben lévő mozdonyok maximális száma: nincs korlátozás
- A tolatókör minimális hossza: 1 vonathossz + 1 mozdonyhossz
- A tolatókörön belüli összes jármű maximális áramfelvétele: 3 A
- Integráció a rendszervezérlésbe: Külső vágányfoglaltság-érzékelők vagy RailCom-érzékelők csatlakoztatása a tolatóhurok belsejéhez lehetséges.
Ez a szöveg gépi fordítással készült.
A KSM-4 irányváltó hurok modul a kapcsoló állásától függően állítja be az irányváltó hurok polaritását, így a szigetelt szakaszon való áthaladáskor nem keletkezhet rövidzárlat. A váltó és a tolatóhurok belseje között átmeneti területek vannak elhelyezve, beépített vágányfoglaltság-érzékelőkkel ("érzékelős vágányok"). Amint egy vonat a tolatókörből belép a két átmeneti terület egyikébe, a kijárat kapcsolóját elfordítják, és a tolatókörön belüli polaritást beállítják.
A kapcsoló csatlakoztatása és vezérlése:
A váltót a KSM-4-hez kell csatlakoztatni, és automatikusan átkapcsol a vonat tolatóhurokból való kilépésekor.
Belépéshez a kapcsoló kívülről működtethető, így meghatározva a haladási irányt a megfordító hurkon belül:
- manuálisan nyomógombokkal vagy hasonló áramkörrel, amelyek a két kapcsolóbemenethez vannak csatlakoztatva, vagy
- DCC váltóparancsokkal az integrált váltódekóder címére
Megfelelő kapcsolótípusok: Dupla tekercses vagy motoros kapcsolók. Mindkét típusú kapcsoló közvetlenül csatlakoztatható.
Egyéb jellemzők:
- Nem alkalmas lemezjátszókhoz.
- A tolatókörben lévő mozdonyok maximális száma: nincs korlátozás
- A tolatókör minimális hossza: 1 vonathossz + 1 mozdonyhossz
- A tolatókörön belüli összes jármű maximális áramfelvétele: 3 A
- Integráció a rendszervezérlésbe: Külső vágányfoglaltság-érzékelők vagy RailCom-érzékelők csatlakoztatása a tolatóhurok belsejéhez lehetséges.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 db KSM-4 söpréshurok modul, kivitel: komplett egység házban
