Name: TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer
Brand: TDE Instruments
SKU: 1599150
Availability: OutOfStock

Egy digitális mérőműszer mutatja a 'Phase 1 V AC' feliratot, a mutató 325-nél áll. A skála 0-tól 500-ig terjed. Márka: Digalox.

Egy digitális kijelzőn látható diagram mutatja az áramfolyást amperben 3 perc alatt. A görbe szabálytalanul emelkedik és süllyed.

Mértékek kijelzése: Volt DC 13,0, Amp DC 5,72, Watt DC 74,1

Egy digitális mérőkészülék négy kijelzővel: 'Volt AC' 8,27-et mutat; 'Amp. AC' 2,48-at mutat; 'Watt AC' 20,3-at mutat; 'Freq. AC' 51,7-et mutat.

Egy digitális kijelzőeszköz három mérési értéket mutat: feszültség (8,27 volt AC), áramerősség (2,48 amper AC) és teljesítmény (20,3 watt AC). Frekvencia: 51,7 Hz.

A diagram mutatja a 3-as tartály töltöttségi szintjét 3 perc alatt. Y-tengely: Töltöttségi szint 0-100. X-tengely: Idő percekben. Végső érték 29,5 egység.

Digitális feszültségmérő kék kijelzővel, mutatja a 'Volt AC' feliratot és numerikusan a '72,0' értéket. A skála 0-tól 120-ig terjed, a mutató 72-nél áll.

Digitális voltmérő váltóáramú feszültséget mutat. Skála 120 voltig, aktuális érték: 72 volt. Gyártó: Digalox.

Digalox márka fekete keretű digitális kijelzője, amely jelenleg nem jelenít meg adatokat, és műszaki alkalmazásokban mérési értékek megjelenítésére szolgál.

Egy fekete elektronikus mérőkészülék több zöld csatlakozókapoccsal, feliratokkal és egy kis USB-csatlakozóval alul.

Képernyőkép egy szoftverablakról: Tartalmaz egy diagramot, amely a linearizálási mérési értékeket (0-10) mutatja, egy kapcsolódó táblázattal.

Egy mérőeszköz konfigurálására szolgáló szoftverprogram képernyőképe. A fő kijelzőn 'Volt AC 0.00' látható. Felül különböző menüopciók találhatók.

Vonaldiagram egy eszköz adatait mutatja 120 perc alatt. A görbe 40 perc után erősen ingadozik. Feliratok németül és angolul.

1/13

Adatlap (PDF)

Jelenleg nem elérhető

Összesen (74 990 Ft / Darab)

74 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Digalox DPM72-MP grafikus DIN multiméter 500V/10A AC/DC RGB kijelzővel és USB interfésszel

1 mérőbemenet ±500 V AC/DC, 10 - 500 Hz
1 mérőbemenet ±10 A AC/DC és 5 A AC áramváltókhoz, 10 - 500 Hz
16 szürke árnyalatú LCD grafikus kijelző, 192 × 160 pixel
RGB háttérvilágítás
Mutatógrafika és digitális kijelző
Max. 4 paraméter többféle kijelzése
Beállítható skálakitérés és feliratozás
Mért értékek rögzítése max. 14 napig
Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve
Egyedi riasztás jelző megvilágító szín
Ügyfélre kialakított kezdő képernyő
Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző
Valósidejű mérési érték átvitel
Bimetál funkció (középérték alkotás)
USB-porttal
Tápellátás 12-24V AC/DC vagy USB-n keresztül, galvanikusan szigetelve
Mérési pontosság 1% valódi RMS
Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Termék típus: Digitális beépíthető mérőműszer

Mérő funkció: Frekvencia
Teljesítmény
Sebesség
Feszültség AC
Feszültség DC
Áramerőség
Áramerősség AC
Áramerősség DC
Cos Phi

Mérési tartomány (min.): -500 V
-10 A
10 Hz

Gyártói szám: Digalox DPM72-MP

Mérési tartomány (max.): 500 V
10 A
1000 Hz

Kijelző technológia: LC

: IP65 (előlapi)

Beépítési szélesség: 68 mm

Kijelző (digitek): 9999

Beépítési magasság: 68 mm

Üzemi feszültség: 12 V DC/AC
24 V DC/AC

Méret: (H x Sz x Ma) 59 x 72 x 72 mm

Súly: 160 g

Max. üzemi feszültség: 24 V DC/AC

Üzemi feszültség (min.): 12 V DC/AC

Kijelző megvilágítás: RGB
kék
zöld
piros
fehér

Jellemzők: Kettős skála
Konfigurálható egységek

Gyártói szín: Fekete

Szélesség: 72 mm

Magasság: 72 mm

Hossz: 59 mm

Keret szélesség: 7.2 cm

Keret magasság: 7.2 cm

Csatlakozók: USB

Csatlakozók: Modbus, RTU

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kijelző (digitek)

Beépítési szélesség

Mérési tartomány (max.)

Kijelző technológia

Mérési tartomány (min.)

Termék típus

Mérő funkció

Beépítési magasság

TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer

Rendelési szám:1599150

Jelenleg nem elérhető

Conrad Electronic

Jelenlegi termék

9999

68 mm

500 V

-500 V

Digitális beépíthető mérőműszer

Frekvencia

68 mm

Min.: 1

Többszörös: 1

74 990 Ft^*

Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox

Rendelési szám:1402012

Szállítás: 10. 15. [Cs.]

7 dbConrad Electronic

9999

68 mm

500 V

-500 V

Digitális beépíthető mérőműszer

Frekvencia

68 mm

Min.: 1

Többszörös: 1

81 990 Ft^*

TDE Instruments Digalox DPM72-MP+ Digitális beépíthető mérőműszer

Rendelési szám:2352385

Hamarosan elérhető

Conrad Electronic

9999

68 mm

500 V

-500 V

Digitális beépíthető mérőműszer

Üzemóra számláló

68 mm

Min.: 1

Többszörös: 1

89 990 Ft^*

TDE Instruments Digalox DPM72-MP+-RS485 Digitális beépíthető mérőműszer

Rendelési szám:2352383

Hamarosan elérhető

Conrad Electronic

9999

68 mm

500 V

-500 V

Digitális beépíthető mérőműszer

Üzemóra számláló

68 mm

Min.: 1

Többszörös: 1

89 990 Ft^*

TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitális kalapsín mérőműszer

Rendelési szám:2352382

Szállítás: 10. 15. [Cs.]

4 dbConrad Electronic

500 V

-500 V

Digitális kalapsín mérőműszer

Frekvencia

Min.: 1

Többszörös: 1

73 990 Ft^*

TDE Instruments Digalox DPM72-MPN+-RS485 Digitális beépíthető mérőműszer

Rendelési szám:2352380

Szállítás: 10. 28. [Sze.]

Conrad Electronic

9999

68 mm

500 V

-500 V

Digitális beépíthető mérőműszer

Üzemóra számláló

68 mm

Min.: 1

Többszörös: 1

89 990 Ft^*

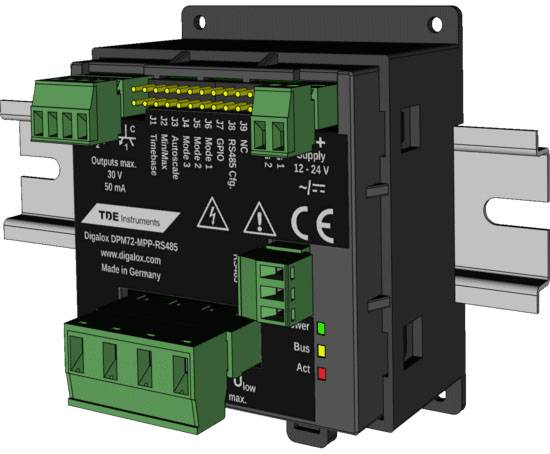

TDE Instruments Digalox DPM72-MPN+-RS485-DIN Digitális kalapsín mérőműszer

Rendelési szám:2352379

Hamarosan elérhető

Conrad Electronic

500 V

-500 V

Digitális kalapsín mérőműszer

Frekvencia

Min.: 1

Többszörös: 1

89 990 Ft^*

TDE Instruments Digalox DPM72-MPP-RS485 Folyamat kijelző

Rendelési szám:2352378

Szállítás: 10. 15. [Cs.]

4 dbConrad Electronic

9999

68 mm

20 mA

0 mA

Folyamat kijelző

Áramerősség DC

68 mm

Min.: 1

Többszörös: 1

73 990 Ft^*

TDE Instruments Digalox DPM72-MPP-RS485-DIN Digitális kalapsín mérőműszer

Rendelési szám:2352377

Hamarosan elérhető

Conrad Electronic

30 V

-30 V

Digitális kalapsín mérőműszer

Feszültség DC

Min.: 1

Többszörös: 1

89 990 Ft^*

TDE Instruments Digalox DPM72-MPPA-RS485 Folyamat kijelző

Rendelési szám:2352376

Szállítás: 10. 15. [Cs.]

2 dbConrad Electronic

9999

68 mm

30 V

-30 V

Folyamat kijelző

Feszültség DC

68 mm

Min.: 1

Többszörös: 1

89 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1599150 TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1599150 TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer

Leírás

Innovatív, egyedi és többfunkciós: A DPM72-MP+ és DPM72-MPN+ elektromos változók mérőeszközeit széles körű funkciók és konfigurációs lehetőségek jellemzik. Az átfogó mérési típusok (volt AC/DC, áram AC/DC, frekvencia, teljesítmény, koszinusz phi) mérésére alkalmas mérőeszközök széleskörű funkciókkal vannak ellátva. Az eszközök egyedi konfigurációját és az összes mért érték valós idejű továbbítását a Modbus interfész garantálja. Ez azt jelenti, hogy a DPM72 mérőeszközök sokféleképpen használhatók, és sokféle ipari alkalmazást tesznek lehetővé. A többfunkciós mérőeszközök mindenekelőtt a gépi és üzemi adatok monitorozása területén keresettek, és alkalmasak az elavult rendszerek korszerűsítésére, mivel különösen alkalmasak utólagos felszerelésre. Ezenkívül a házon lévő megfelelő furatok segítségével DIN-sínekre, valamint más hátterekre is rögzíthetők.

Széles körű szoftver testreszabás

A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.

Kapcsolókimenetek

Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.

Modbus interfész

A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.

Ez a szöveg gépi fordítással készült.
