Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1PB0 darab 1 db
Brand: Siemens
SKU: 1430768
Availability: BackOrder

Egy Siemens SIRIUS túlterhelési relé modul reset és teszt gombbal. A csatlakozások és beállítások az előlapon láthatók.

Egy nyitott kapcsolószekrény nyolc szinten mutat különböző elektronikai komponenseket, bekötött modulokat és vezérlőegységeket.

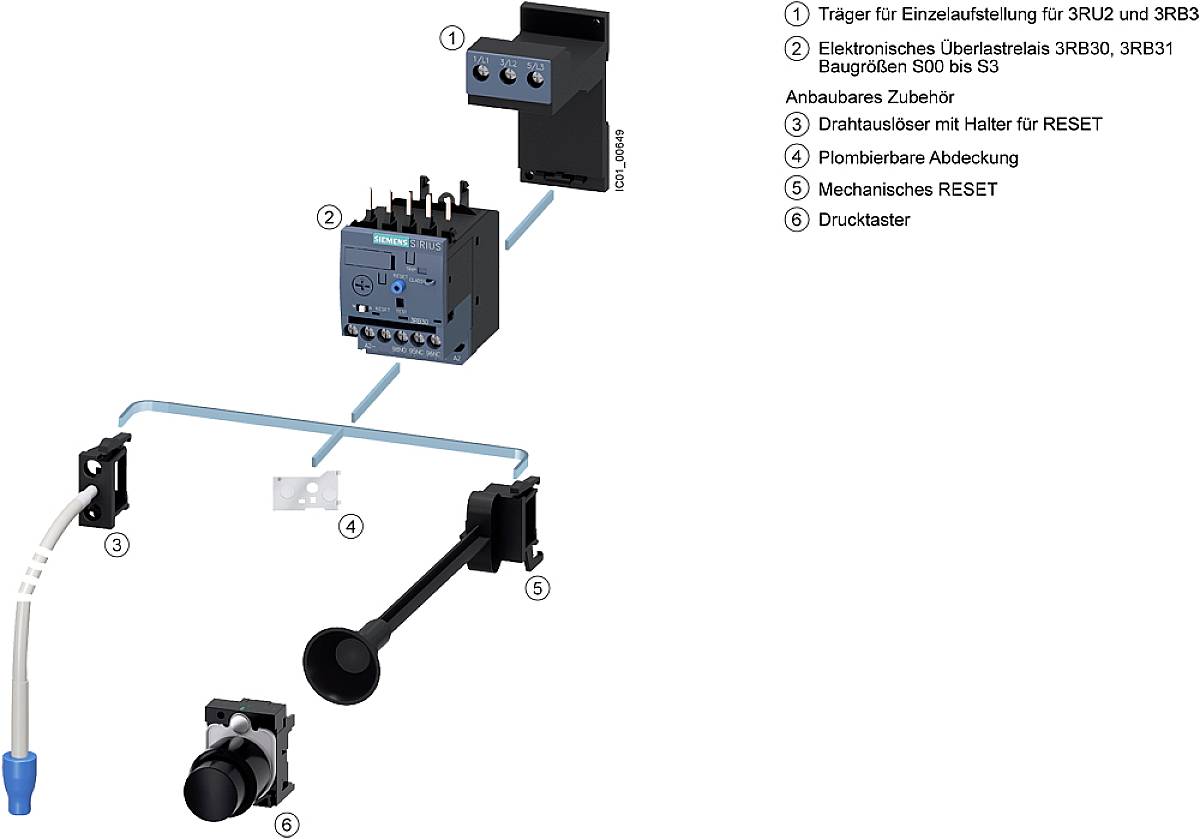

A diagram egy elektronikus túlterhelés-védelmi relé bekötését és komponenseit mutatja, tartozékokkal és visszaállítási funkciókkal.

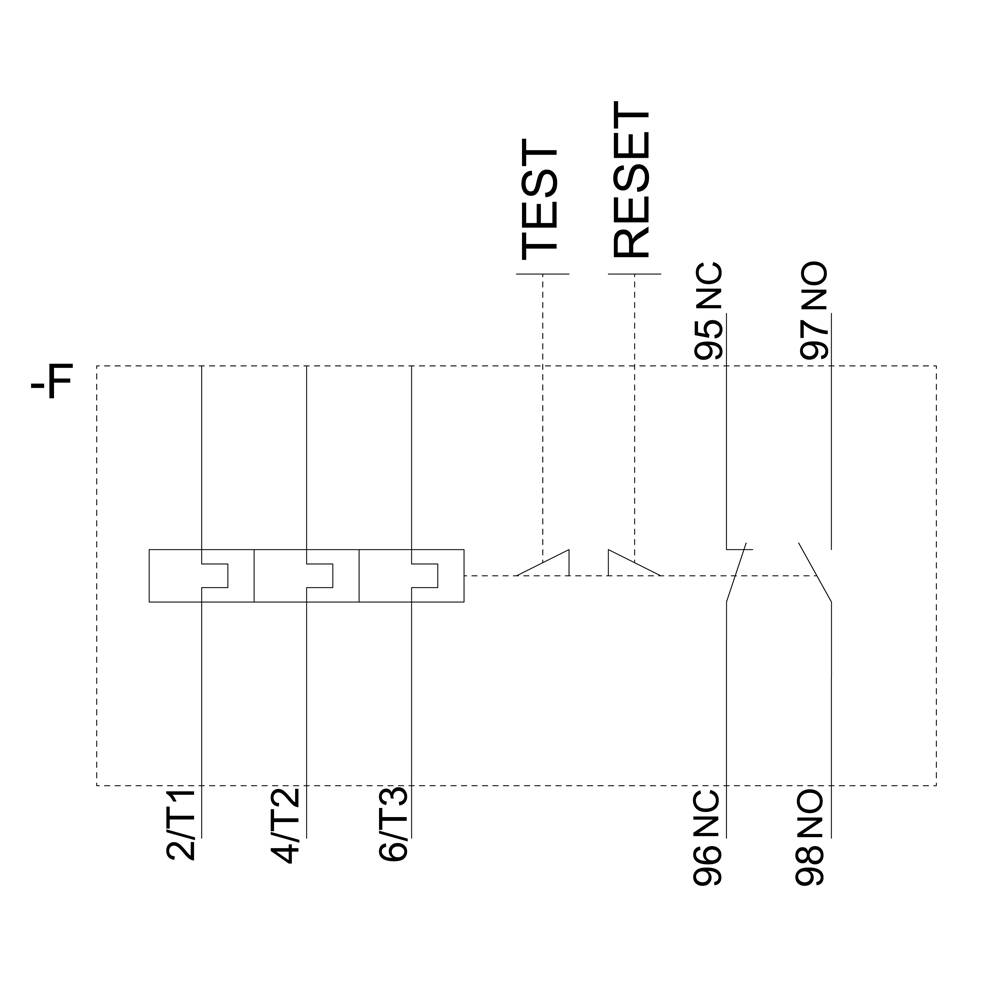

Egy hárompólusú kapcsoló kapcsolási rajza, amely tartalmazza a teszt- és visszaállító funkciókat, bemutatja a csatlakozó sorkapcsokat és a kapcsolási állapotokat: NC (normál zárt) és NO (normál nyitott).

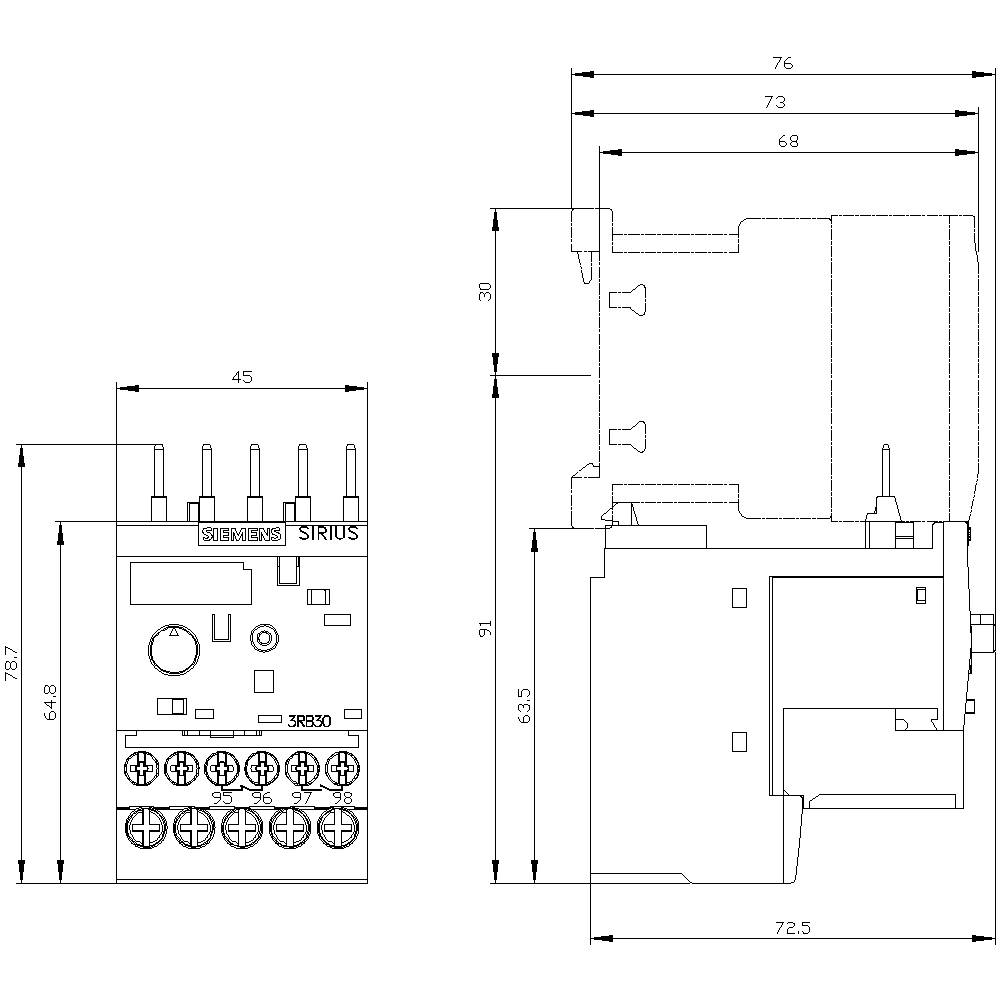

Egy elektromos alkatrész méretrajza feliratozva. Elölnézetet és oldalnézetet mutat részletes méretmegadásokkal.

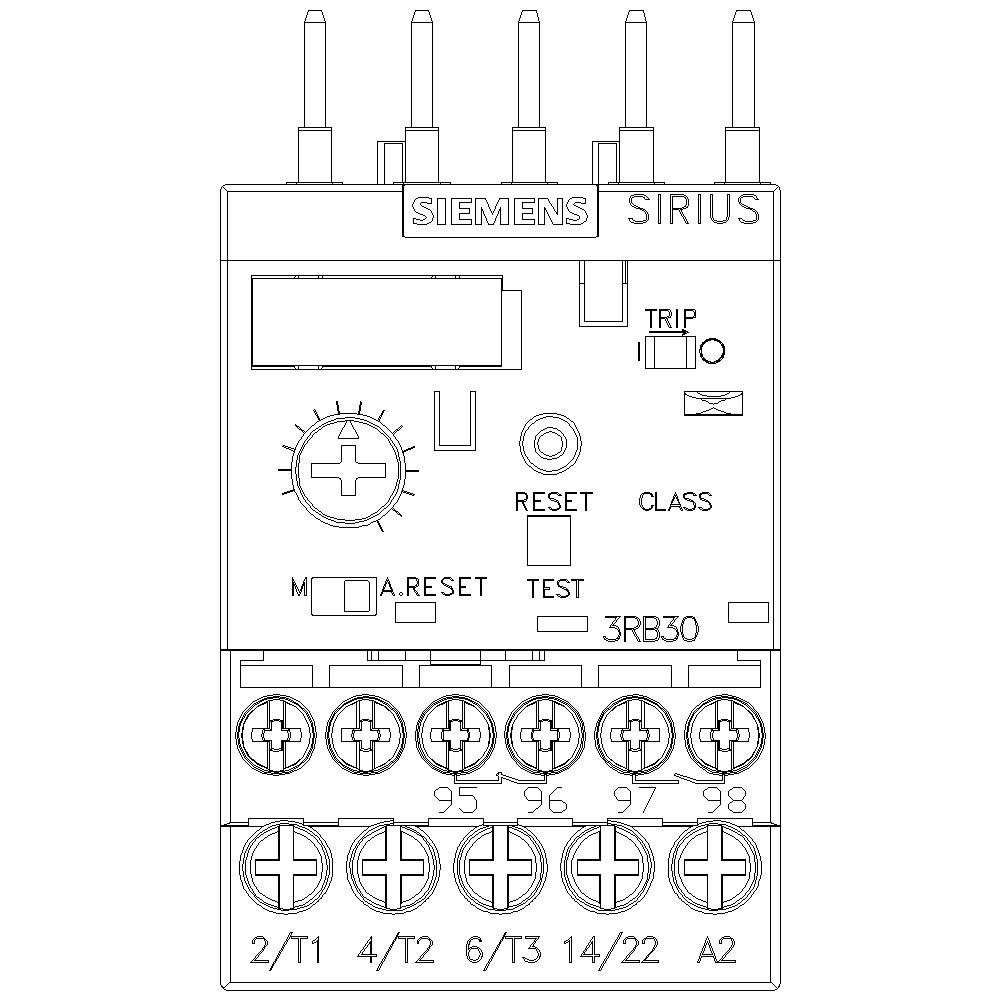

Egy Siemens SIRIUS túlterhelési relé ábrázolása kapcsolókkal és csatlakozókkal. Modellszám: 3RB30. Funkció: Motorok védelme és vezérlése.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3016-1PB0

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 11. [Sze.]

Szám

Összesen (42 990 Ft / Darab)

42 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szerelési típus: kontaktorra szerelés
Védelem áramütés ellen: ujjbiztos
Pólusok száma: 3
Utazási osztály: 10E OSZTÁLY

Csomagolás: darab

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3016-1PB0

Beépítési méret: S00

Funkciók: Túlterhelés

Jellemzők: Segédérintkezővel

Üzemi feszültség: 690 V/AC

Beállítási tartomány, áram (min.): 1 A

Áram beállítási tartomány (max.): 4 A

Beállítási tartomány (áram): 1 - 4 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 79 mm

Méret: (H x Sz x Ma) 73 x 45 x 79 mm

Tartalom: 1 db

Max. AWG: 12

AWG min.: 20

Névleges áram: 4 A

Hossz: 73 mm

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 11. [Sze.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 11. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 11. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 11. [Sze.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 11. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 11. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 11. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 11. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 11. [Sze.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430768 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1PB0 darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430768 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1PB0 darab 1 db

Leírás

Túlterhelés relé 1 ... 4 A elektronika S00 méretű motorvédelemhez, 10E OSZTÁLYÚ kontaktor szerelés Főáramkör: csavar Kiegészítő áramkör: csavar Manuális-automatikus-RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a terhek áramfüggő védelmére normál és nehéz indítás ellen megengedhetetlenül magas felmelegedés a túlterhelés, a fázisegyensúlytalanság vagy a fáziskimaradás miatt.
A nagy árambeállítási tartományoknak és a különböző kioldási jellemzőknek köszönhetően a motorok egész sorozatát csak néhány típus borítja. Alacsony energiaveszteségükkel különösen energiatakarékosak, és hozzájárulnak a fűtés csökkenéséhez a vezérlőszekrényben. A világméretű jóváhagyások (pl. IEC és UL / CSA) és a robbanásveszélyes alkalmazások (ATEX) alkalmazása magától értetődő.
Különböző túlterhelési beállítási tartományokkal és különböző kioldási osztályokkal kapható. Csavaros vagy rugós csatlakozókkal kaphatók a gyors, karbantartásmentes és rezgésbiztos csatlakozáshoz, valamint önálló telepítéshez.
A tartozékok minden méretben megtalálhatók S00 -tól S3 -ig.
Egyszerű, hatékony, mindig naprakész-a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
