Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1TE0 1 db
Brand: Siemens
SKU: 1742044
Availability: BackOrder

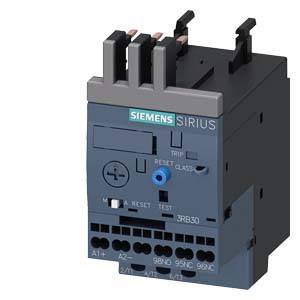

Siemens Sirius túlterhelés-védő relé három felső csatlakozóval, gombok és csatlakozók feliratai láthatóak, kék nyomógombbal.

Egy nyitott elosztószekrény több polccal, amelyeken elektromos komponensek és kábelek vannak rendszerezve.

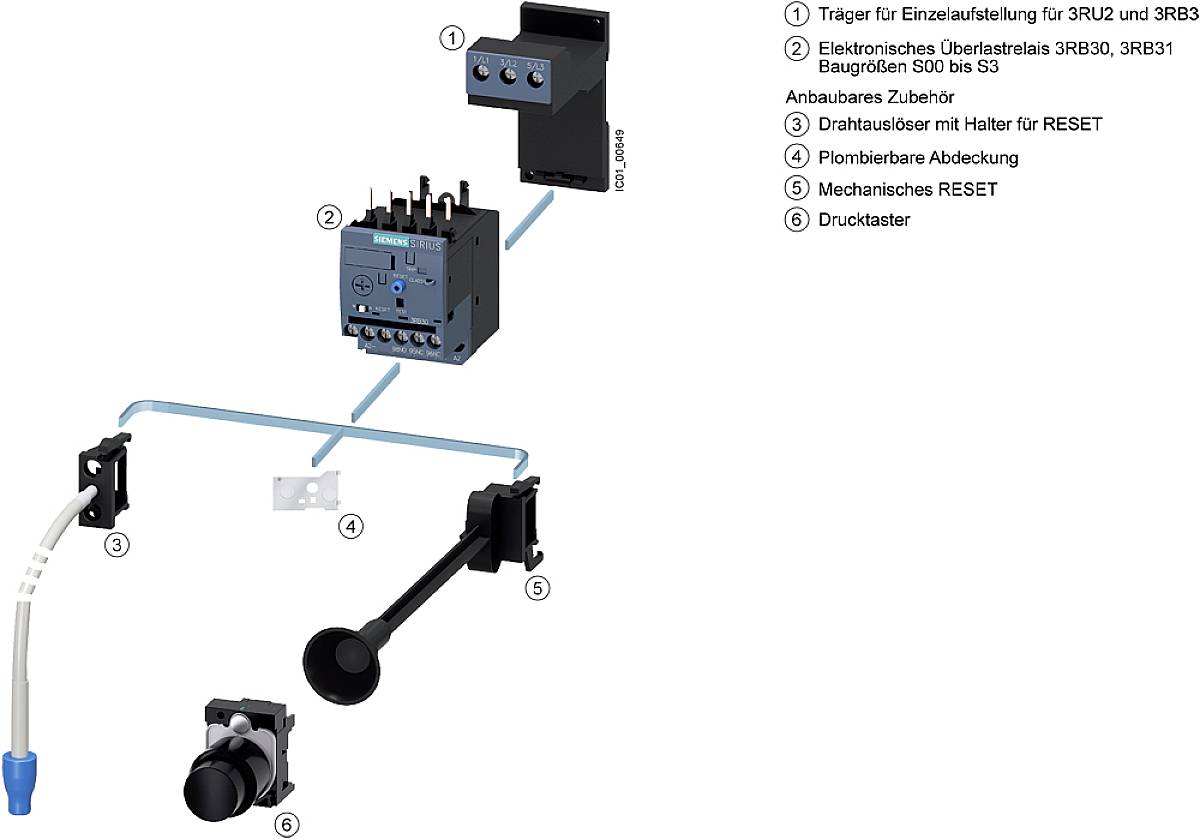

A diagram elektromos komponenseket mutat: hordozó, túlterhelés-relé, tartozékok, huzalkioldó, burkolat, visszaállító mechanizmus, nyomógomb.

Egy elektromos eszköz kapcsolási rajza a 'Teszt' és 'Reset' megjelölésekkel. Csatlakozók: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

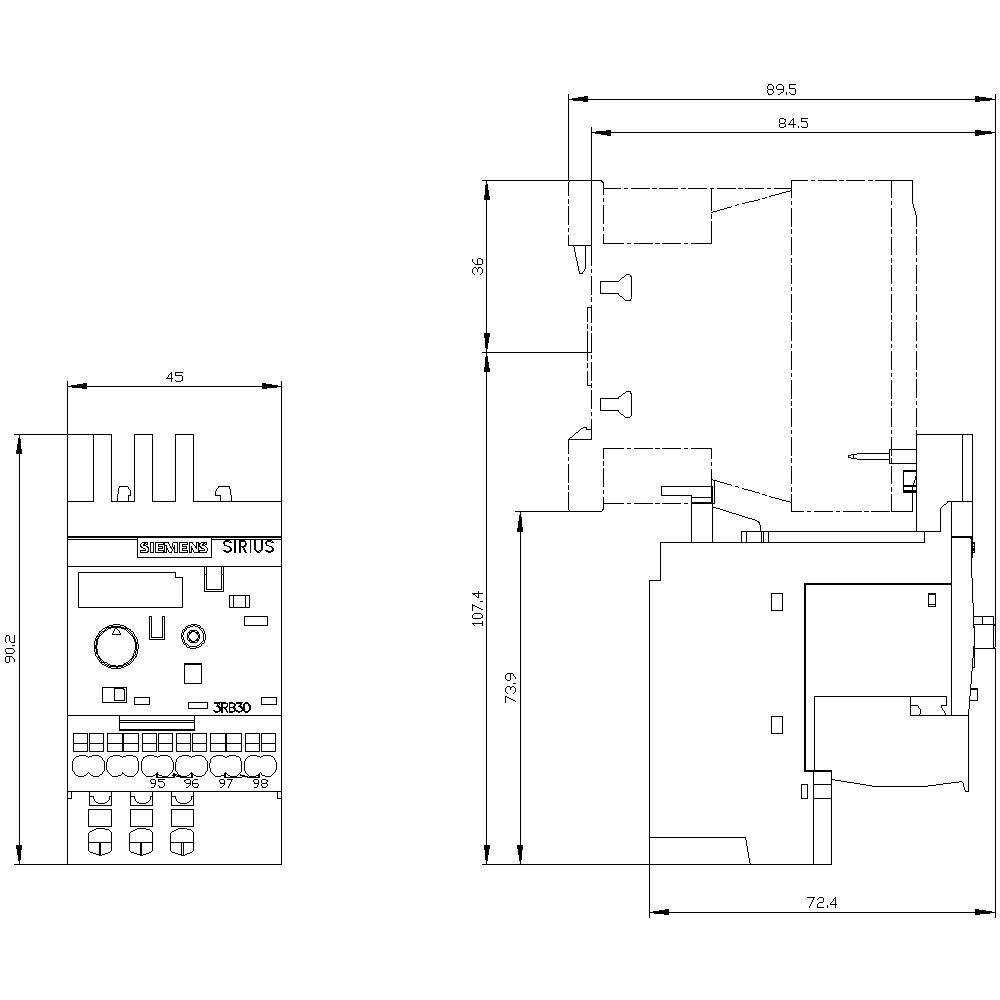

Egy elektromos kapcsolókészülék műszaki rajza, méretekkel: 45 x 90,2 mm (elölnézet) és 72,4 x 107,4 mm (oldalnézet).

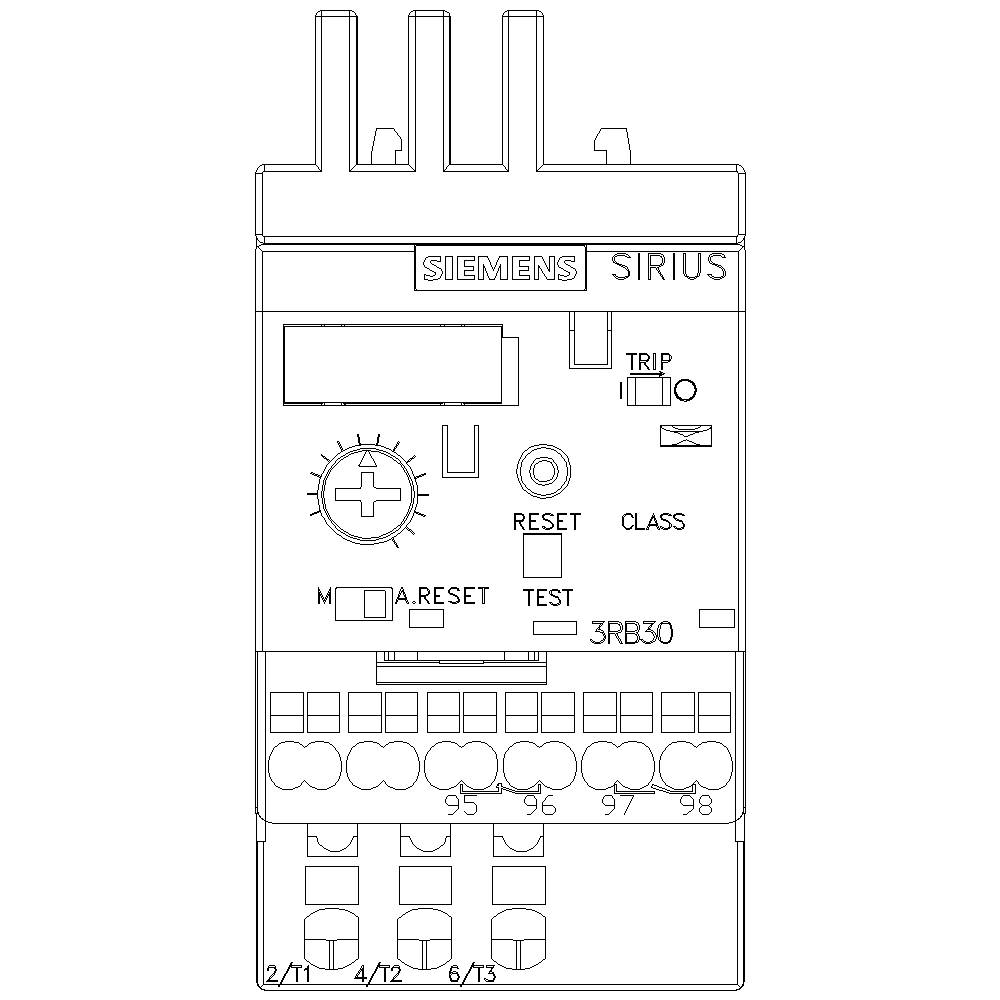

Egy Siemens SIRIUS 3RB30 túlterhelés-védő relé diagramja. Bemutatja a kezelőszerveket, úgymint a teszt- és visszaállító gombot, valamint a csatlakozókat és LED-eket.

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3016-1TE0

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 12. 14. [H.]

Szám

Összesen (42 990 Ft / Darab)

42 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3016-1TE0

Beépítési méret: S00

Funkciók: Túlterhelés

Üzemi feszültség: 690 V/AC

Beállítási tartomány, áram (min.): 4 A

Áram beállítási tartomány (max.): 16 A

Beállítási tartomány (áram): 4 - 16 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 72 mm

Méret: (H x Sz x Ma) 90 x 45 x 72 mm

Tartalom: 1 db

Súly: 225.00

Max. AWG: 12

AWG min.: 20

Névleges áram: 16 A

Hossz: 90 mm

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Funkciók

Érintkező típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység

Monostabil

2 záró

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység

Túlterhelés

2 záró

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység

Túlterhelés

2 záró

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység

Bistabil vezérlő bemenettel

2 záró

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység motorvédelmehez

Monostabil

1 záró

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Kiértékelő egység motorvédelmehez

Monostabil

1 záró

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Memória építőelem

Túlterhelés

Analóg

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Memória építőelem

Túlterhelés

Analóg

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 5. [Cs.]

Conrad Electronic

Tápellátó modul

Áram

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 6. [P.]

Conrad Electronic

Tápellátó modul

Áram

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1742044 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1TE0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742044 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-1TE0 1 db

Leírás

Túlterhelés-relé 4 ... 16 A motorvédelemhez S00, 10E osztályú védőérintkező Sorkapocs-csatlakozó: rugós terhelésű tápegység SIRIUS 3RB3 elektronikus túlterhelés-relé a fogyasztók áramfüggő védelmére, normál és nagy igénybevétel mellett, túlterhelés, fázistelanság fázis hiba. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
