Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-2RE0 1 db
Brand: Siemens
SKU: 1701413
Availability: BackOrder

Egy fekete és szürke Siemens Sirius kontaktor több csatlakozóval és kezelőelemmel, elsősorban ipari alkalmazásokhoz.

Egy nyitott vezérlőszekrény több elektronikai komponenssel és kábelezéssel, amelyet jellemzően vezérlési célokra használnak.

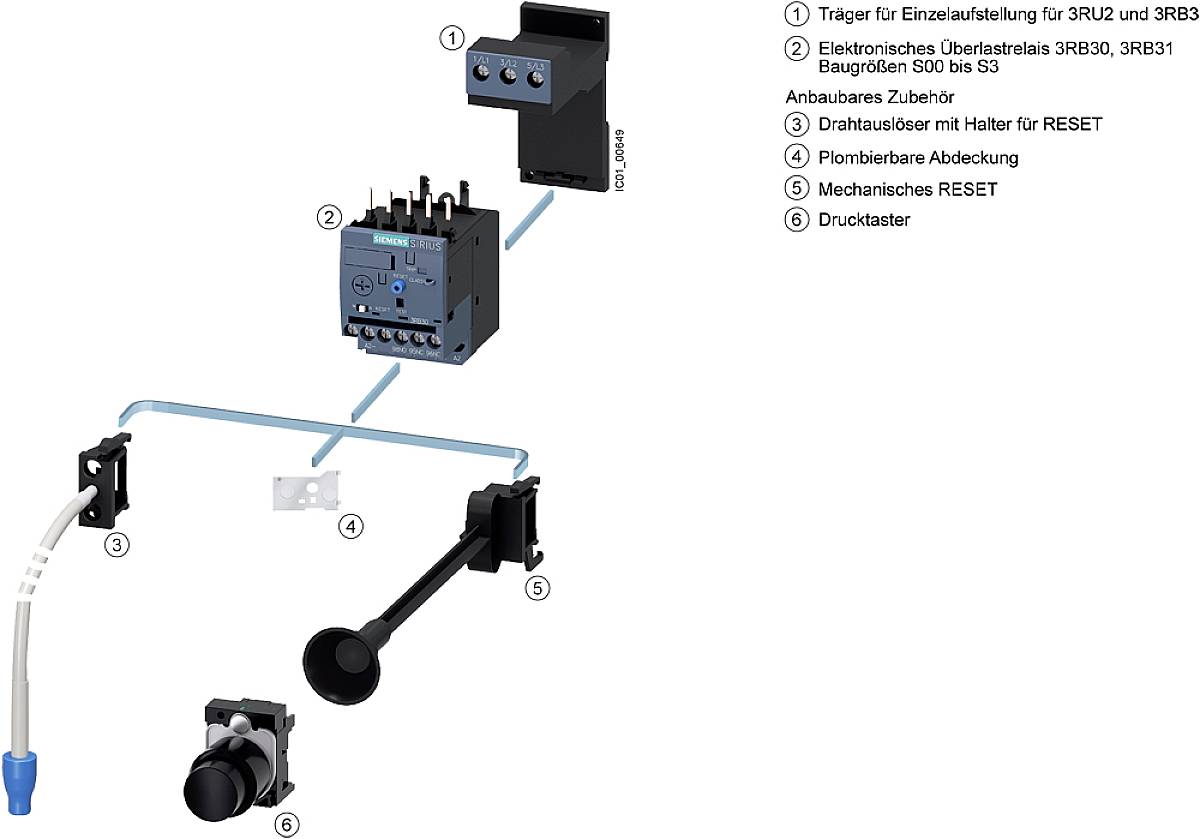

Túlterhelés-védelmi relé rendszer diagramja: Az elemek számozva és leírással ellátva. Fő komponensek bemutatása.

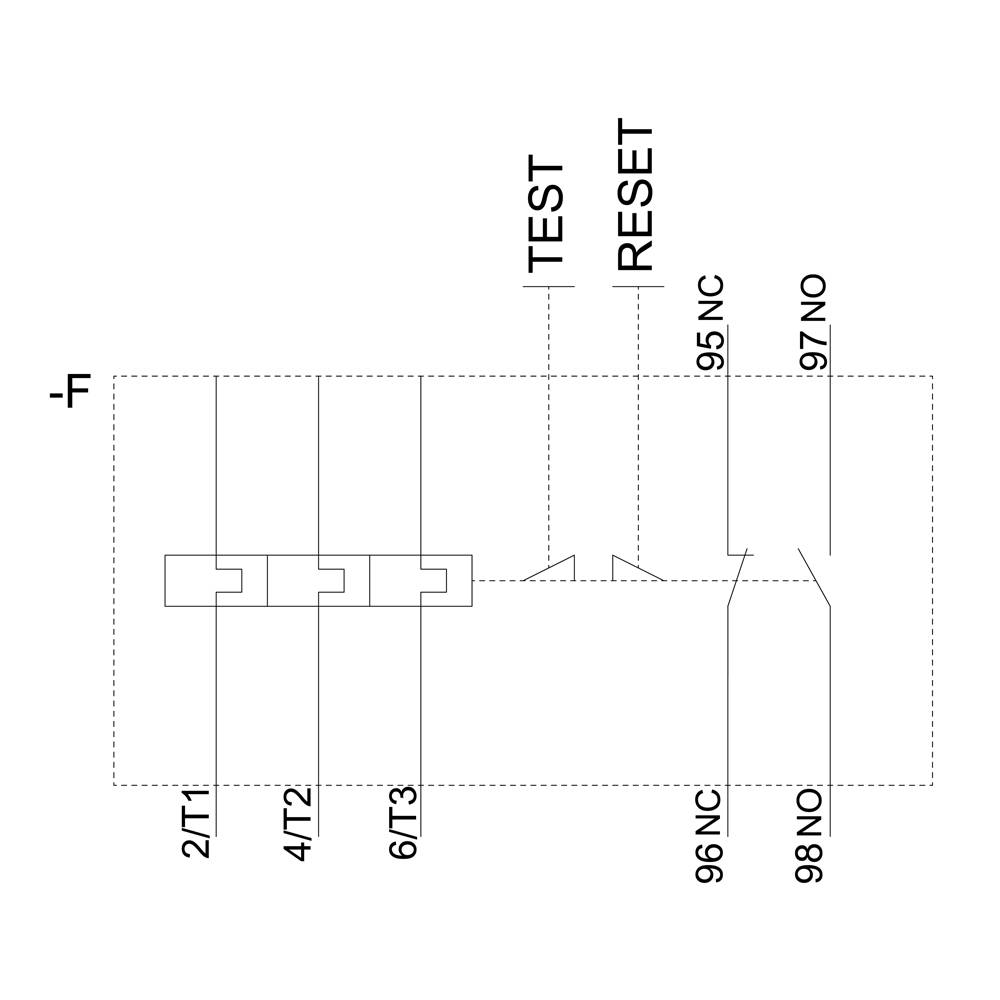

Elektromos kapcsolási rajz 'TESZT' és 'VISSZAÁLLÍTÁS' gombfeliratokkal, mutatja a 2/T1, 4/T2, 6/T3 csatlakozásokat és a 95 NC, 96 NC, 97 NO, 98 NO érintkezőket.

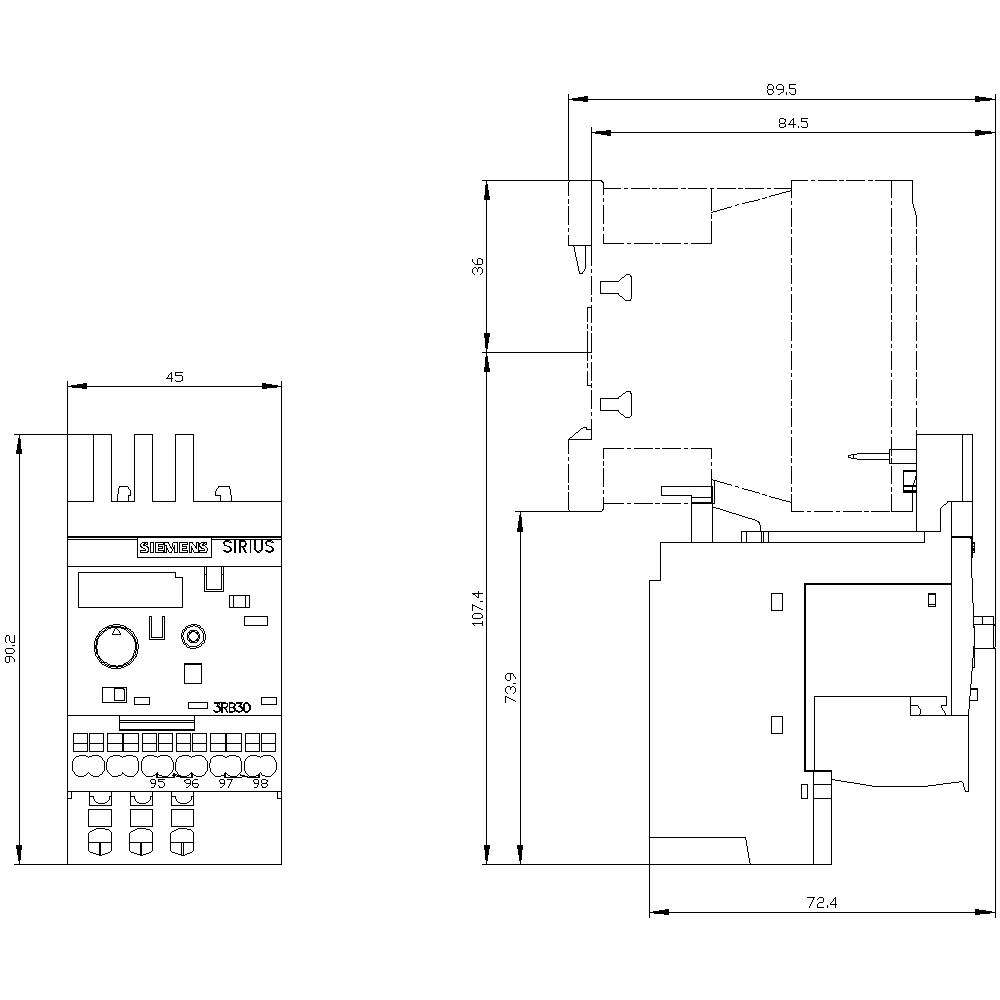

Siemens SIRIUS kapcsolókészülék műszaki rajza.Front- és oldalnézetet mutat, pontos méretjelöléssel milliméterben.

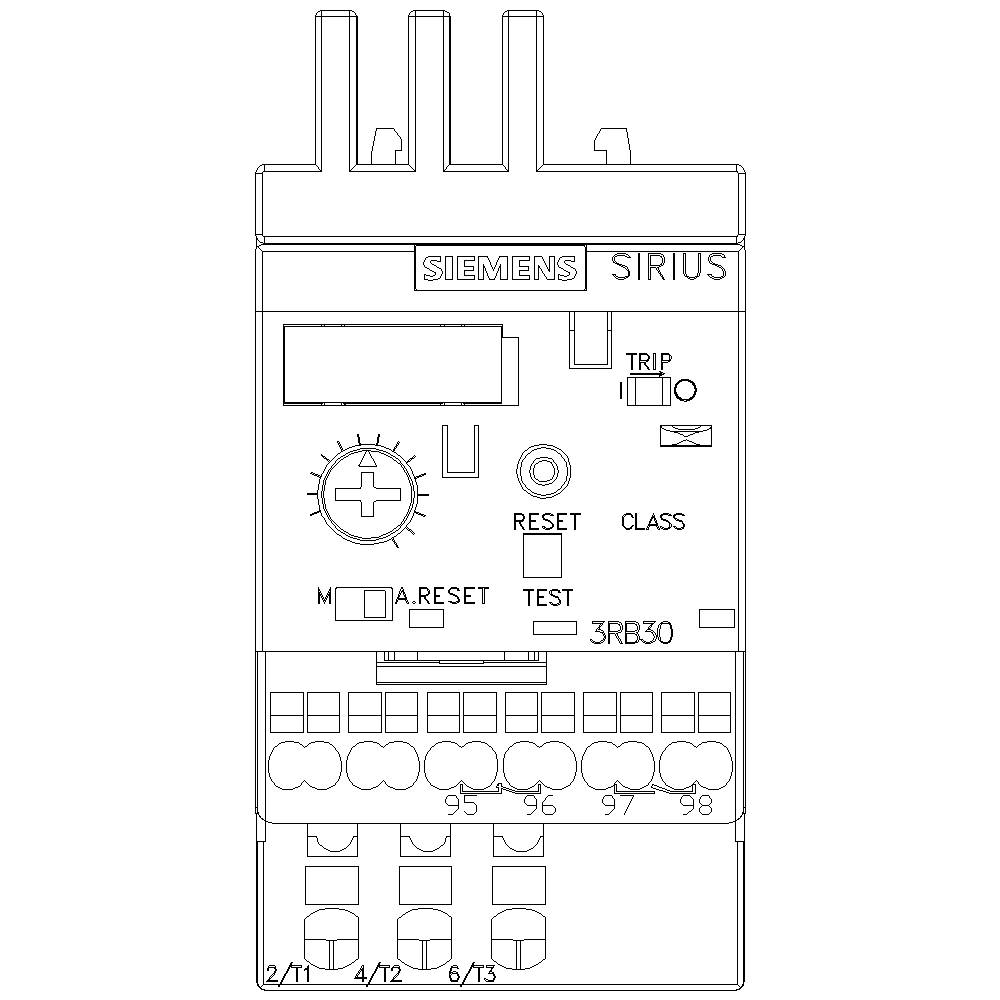

'A Siemens SIRIUS 3RB30 túlterhelés-védő relé bekötési és kezelőszervi ábrázolása az elektromos védelem számára.'

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3016-2RE0

Beépítési méret

S00

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 30. [Sze.]

Szám

Összesen (51 990 Ft / Darab)

51 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3016-2RE0

Beépítési méret: S00

Funkciók: Túlterhelés

Üzemi feszültség: 690 V/AC

Beállítási tartomány, áram (min.): 0.1 A

Áram beállítási tartomány (max.): 0.4 A

Beállítási tartomány (áram): 0.1 - 0.4 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 72 mm

Méret: (H x Sz x Ma) 90 x 45 x 72 mm

Tartalom: 1 db

Max. AWG: 12

AWG min.: 20

Névleges áram: 0.4 A

Hossz: 90 mm

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 18. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 18. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 20. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1701413 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-2RE0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1701413 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3016-2RE0 1 db

Leírás

Túlterhelés relé 0,1 ... 0,4 A motorvédelemhez S00 méret, 20E osztályú Érintkezők szerelése Főáramkör: rugós terhelés Kiegészítő áramkör: rugós terhelésű kapocs Manual-Automatic-RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére normál és nagy teljesítményű indítással szemben a nem megengedett magas fűtés miatt Túlterhelés, fázishatárstabilitás vagy fáziskimaradás. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
