Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3026-2QB0 1 db
Brand: Siemens
SKU: 1743064
Availability: BackOrder

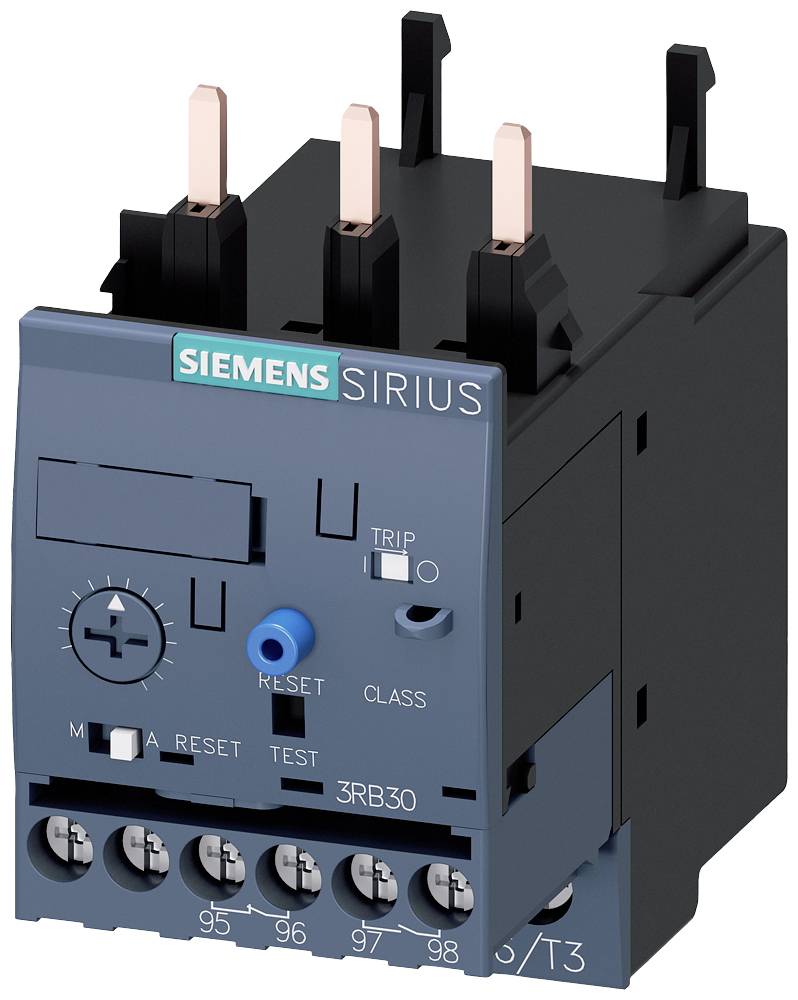

Siemens elektronikus túlterhelés védőrelé, 'SIRIUS 3RB30' modell, csatlakozókkal és kezelőszervekkel; elektromos motorok vezérlésére és védelmére.

Egy nyitott elektromos elosztószekrény, amely különböző ipari elektromos komponensekkel és kábelezéssel van feltöltve.

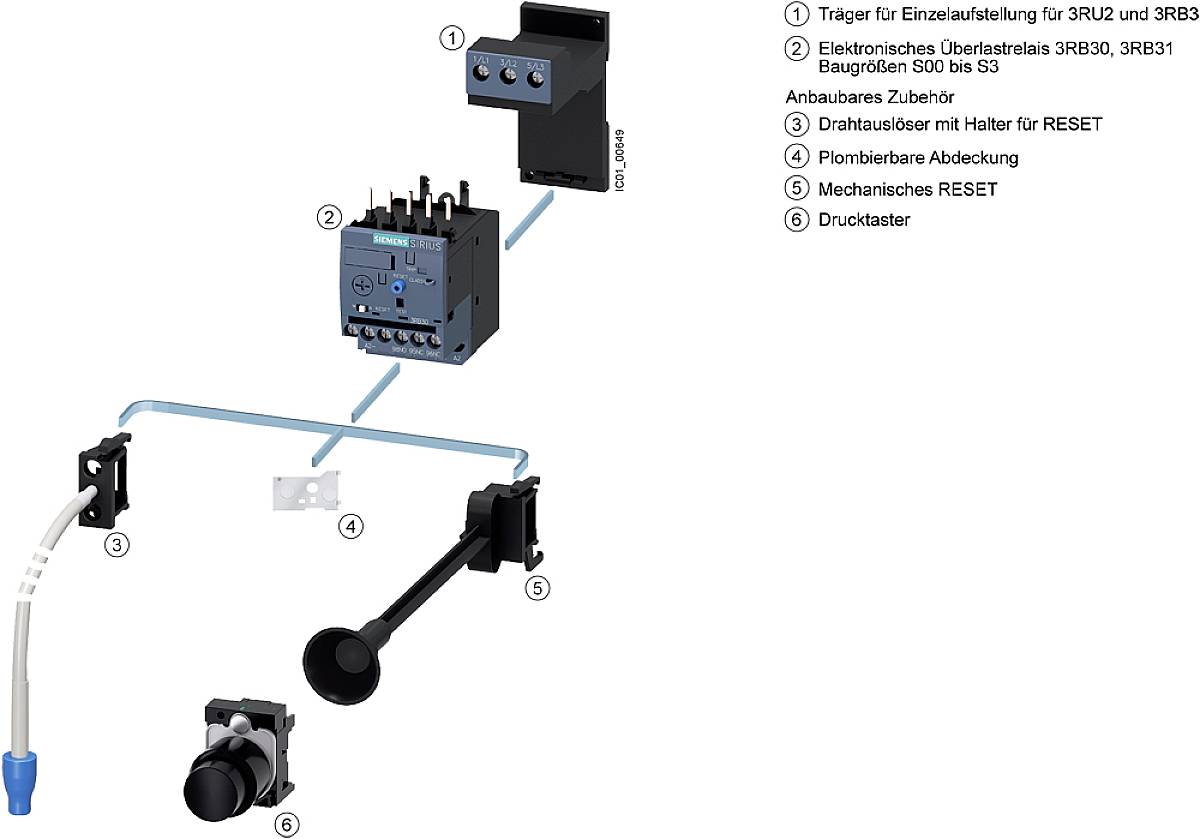

Elektronikus túlterhelés-védelmi relé vázlatos ábrája tartozékokkal, beleértve a visszaállító forgógombot és burkolatokat. Alkatrészek számozva.

Relé kapcsolási rajza csatlakozókkal: 2/T1, 4/T2, 6/T3, TESZT, RESET, 95 NC, 96 NC, 97 NO, 98 NO.

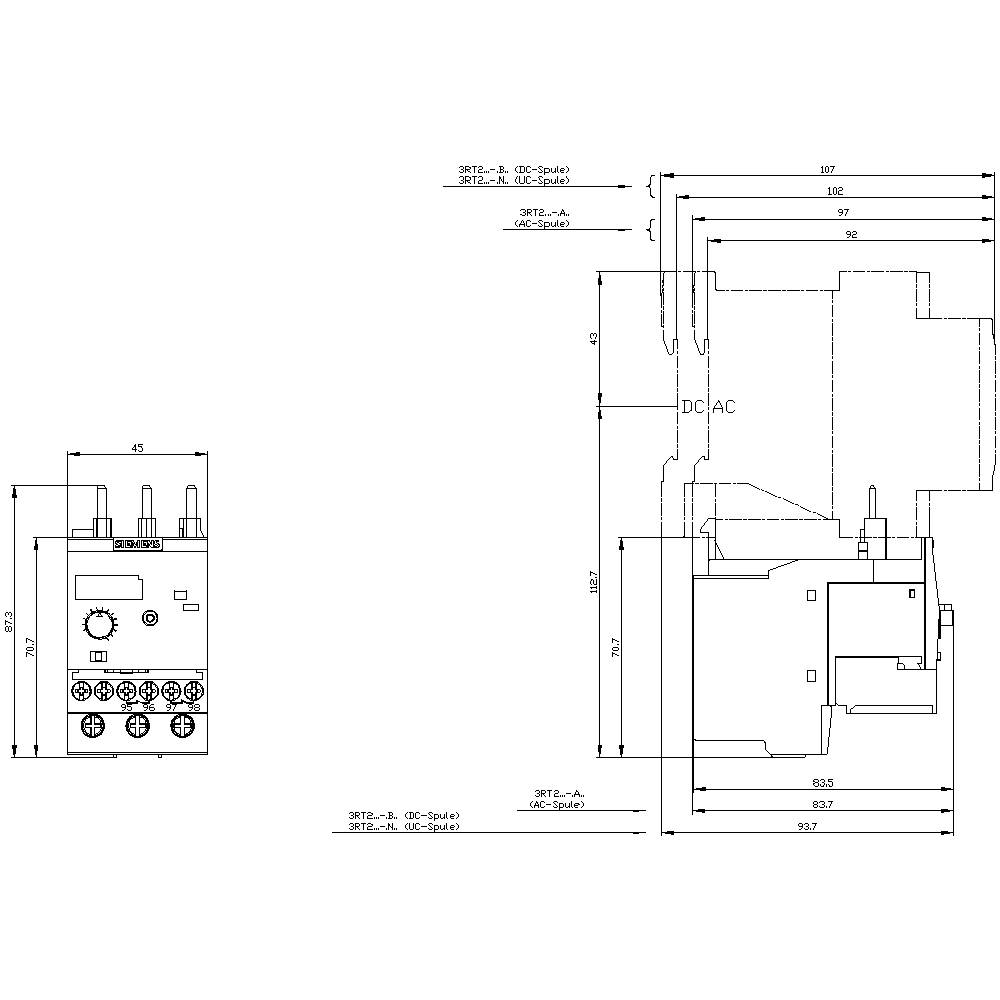

Egy elektromos kapcsolókészülék műszaki rajza pontos méretekkel milliméterben. Elő- és oldalnézetet, valamint csatlakozási részleteket mutat.

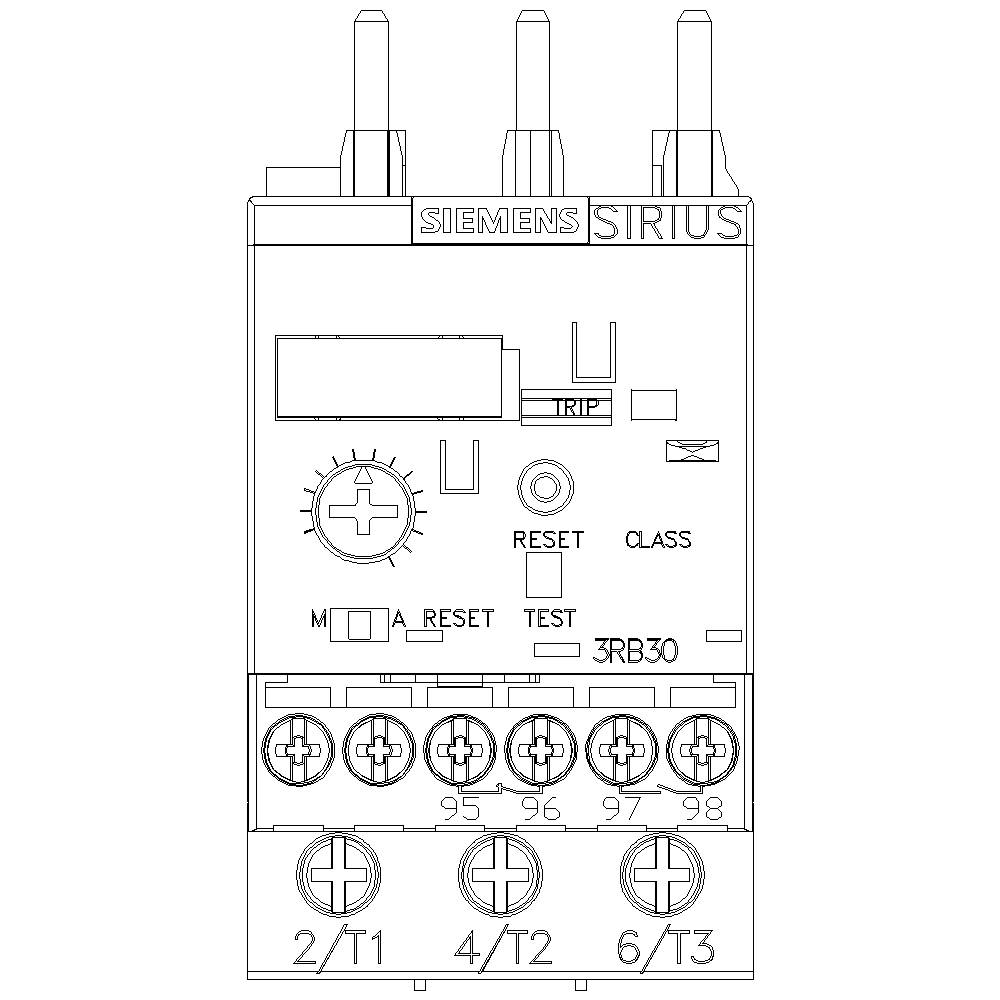

'A Siemens Sirius vezérlőegység diagramja, amely mutatja a reset gombot, a teszt funkciót és a villamos csatlakoztatáshoz szükséges csatlakozókat.'

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3026-2QB0

Beépítési méret

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (57 990 Ft / Darab)

57 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3026-2QB0

Beépítési méret: S0

Funkciók: Túlterhelés

Jellemzők: Automatikus/kézi átkapcsoló

Üzemi feszültség: 690 V/AC

Beállítási tartomány, áram (min.): 6 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 6 - 25 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 87 mm

Méret: (H x Sz x Ma) 84 x 45 x 87 mm

Tartalom: 1 db

Max. AWG: 8

AWG min.: 16

Névleges áram: 25 A

Hossz: 84 mm

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1743064 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3026-2QB0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743064 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3026-2QB0 1 db

Leírás

6 ... 25 A túlterhelési relé a motorvédelem számára S0 méret, 20E osztályú Érintkezők szerelése Főáramkör: csavar Segédáramkör: csavar kézi automata RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére, normál és nagy igénybevétel mellett, túlterhelés, fázishatár vagy túlzott feszültség miatt fázis hiba. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
