Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3036-2WB0 1 db
Brand: Siemens
SKU: 1743078
Availability: BackOrder

Siemens ipari védőrelé három bemeneti és négy kimeneti kapoccsal, amelyet elektromos vezérlőkörök működtetésére használnak.

Egy nyitott ajtajú elektromos elosztószekrény vezérlő- és elosztórendszerekhez használt elektromos komponenseket és kábelezéseket mutat.

A diagram egy elektronikus túlterhelési relét mutat tartozékokkal, beleértve a forgó kioldót RESET tartóval és mechanikus RESET-tel.

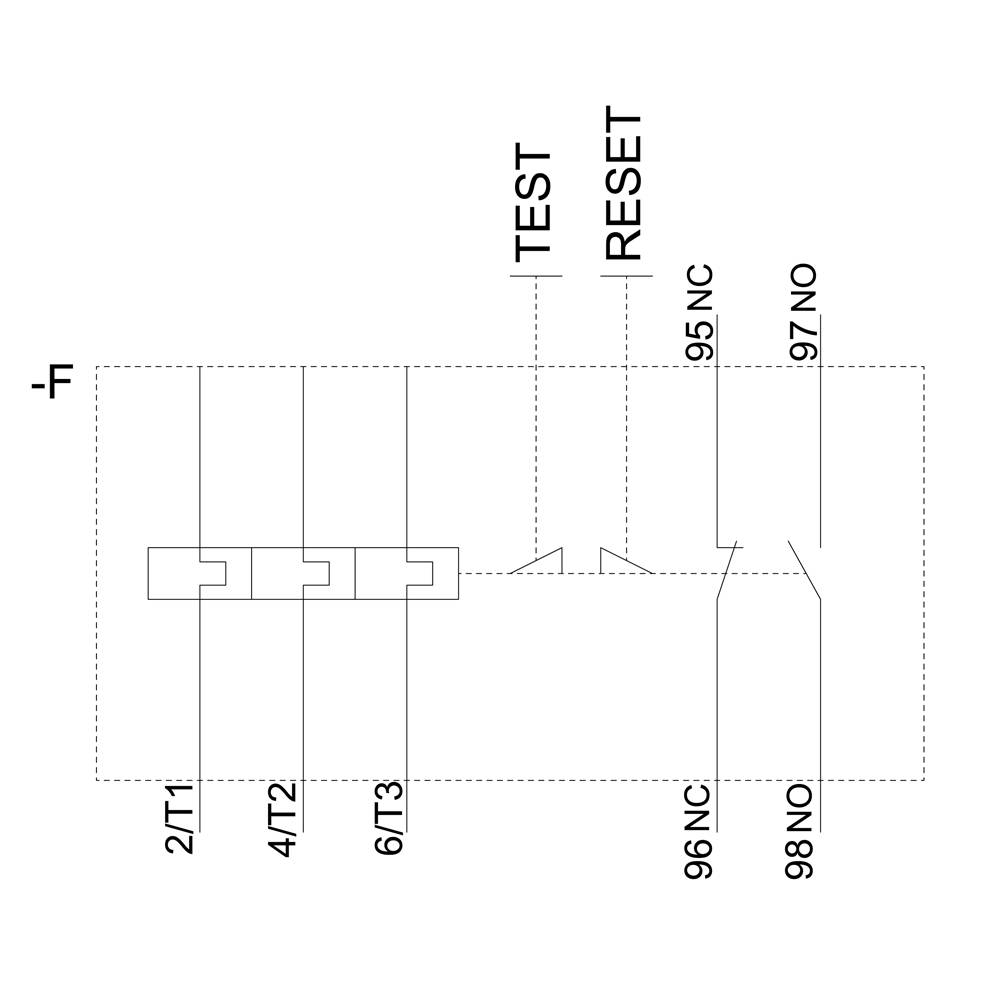

Egy elektromos relé kapcsolási rajza mutatja a T1, T2, T3 csatlakozókat, valamint a teszt- és reset-funkciókat. A 95, 96, 97, 98 érintkezőkhöz tartozó csatlakozások feltüntetve.

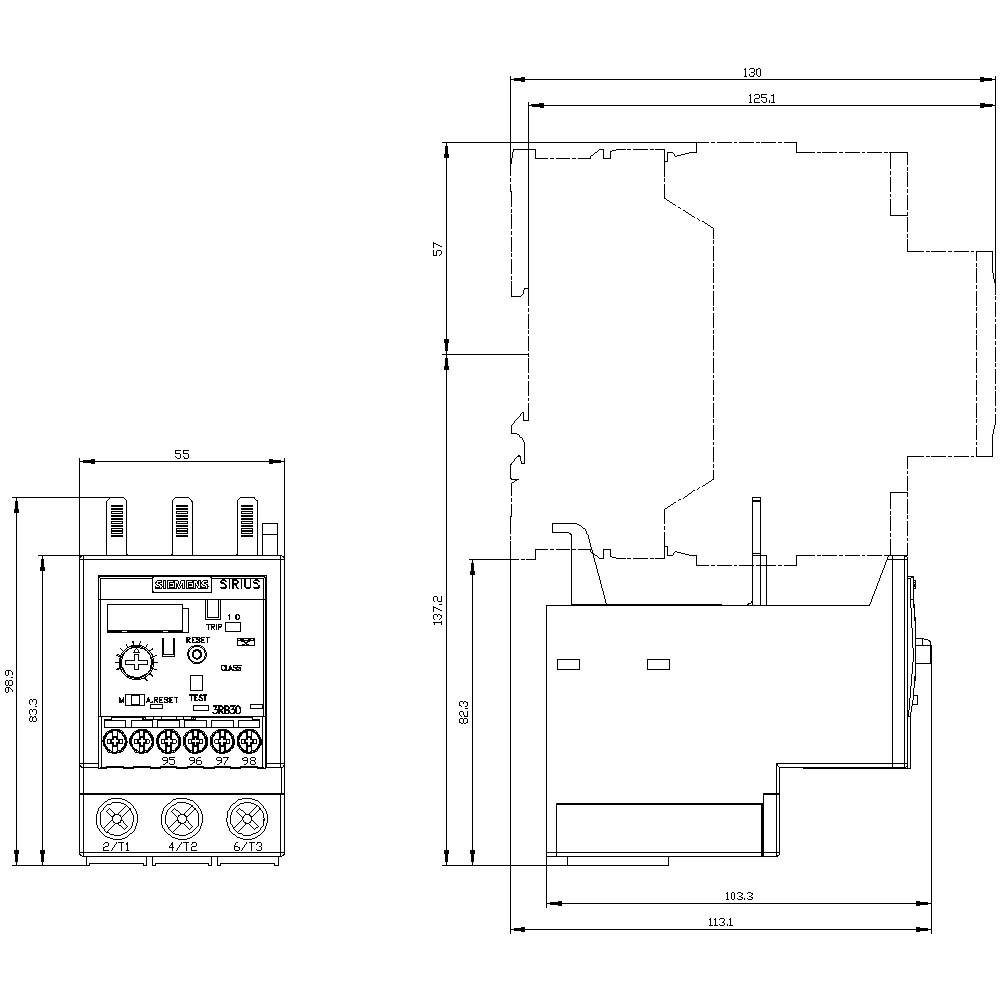

Egy elektromos készülék műszaki rajza, amely elölnézetet és oldalnézetet mutat, tartalmazza a méreteket és a szerelési csatlakozási pontokat.

1/5

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3036-2WB0

Beépítési méret

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 19. [K.]

Szám

Összesen (110 990 Ft / Darab)

110 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3036-2WB0

Beépítési méret: S2

Funkciók: Túlterhelés

Üzemi feszültség: 690 V/AC

Beállítási tartomány, áram (min.): 20 A

Áram beállítási tartomány (max.): 80 A

Beállítási tartomány (áram): 20 - 80 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 99 mm

Méret: (H x Sz x Ma) 104 x 55 x 99 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 18

Névleges áram: 60 A

Hossz: 104 mm

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 18. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 18. [Sze.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 20. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1743078 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3036-2WB0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743078 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3036-2WB0 1 db

Leírás

20 ... 80 A Túlterhelés relé 20 ... 80 A motorvédelemhez S2 méret, 20E osztályú Érintkezők szerelése Főáramkör: csavar Segédáramkör: csavar kézi automata RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére a normál és nagy igénybevétel mellett a túlterhelés, a fázistelanság fázis hiba. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
