Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3046-1XW1 1 db
Brand: Siemens
SKU: 1743085
Availability: BackOrder

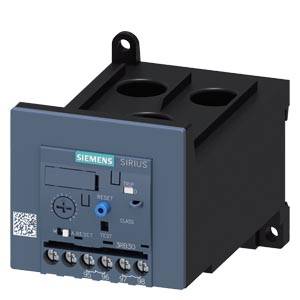

Siemens elektronikus túlterhelés-védelmi relé. Rendelkezik reset és teszt kezelőszervekkel, valamint csatlakozó kapcsokkal az alsó szélén.

Nyitott elosztószekrény elektronikus komponensekkel sorokba rendezve. Tartalmaz kapcsolókat, kábeleket és csatlakozósávokat.

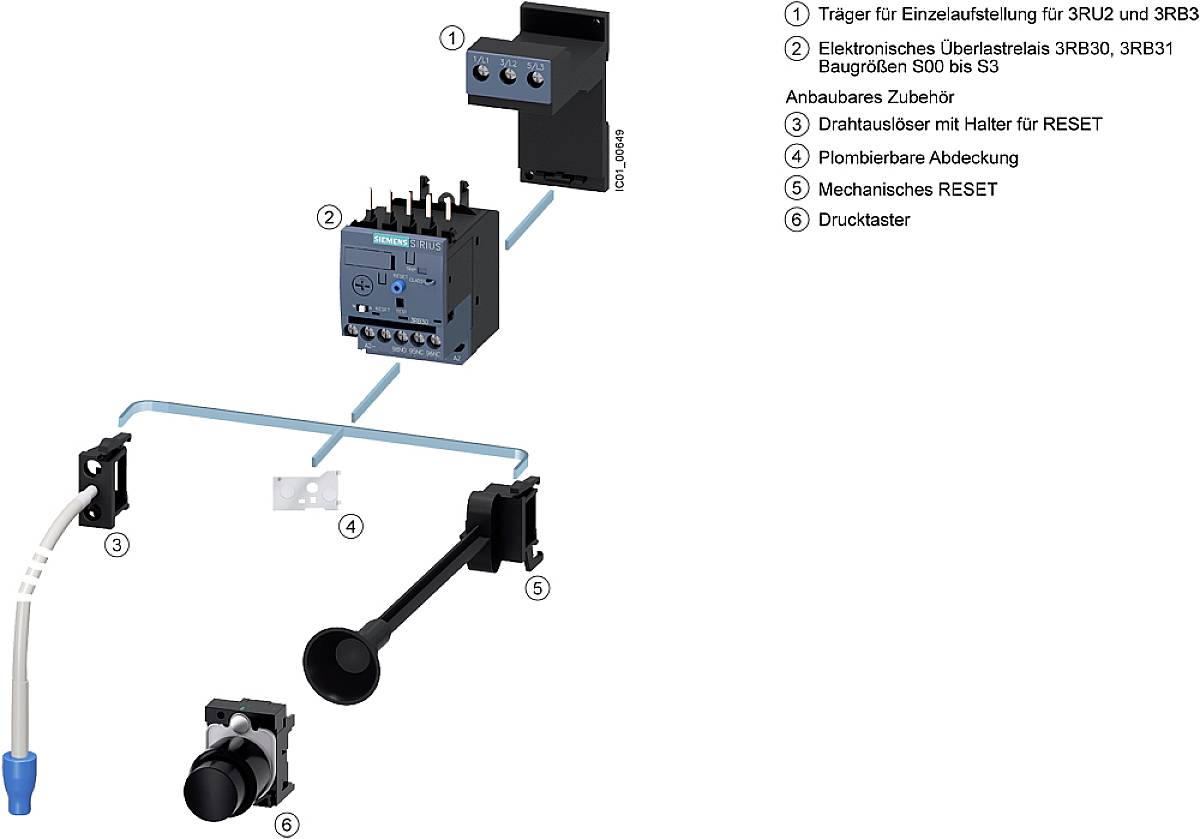

'Elektronikus túlterhelési relé és tartozékainak diagramja. Számozott alkatrészek: tartó, túlterhelési relé, forgógomb, fedél, visszaállítás, nyomógomb.'

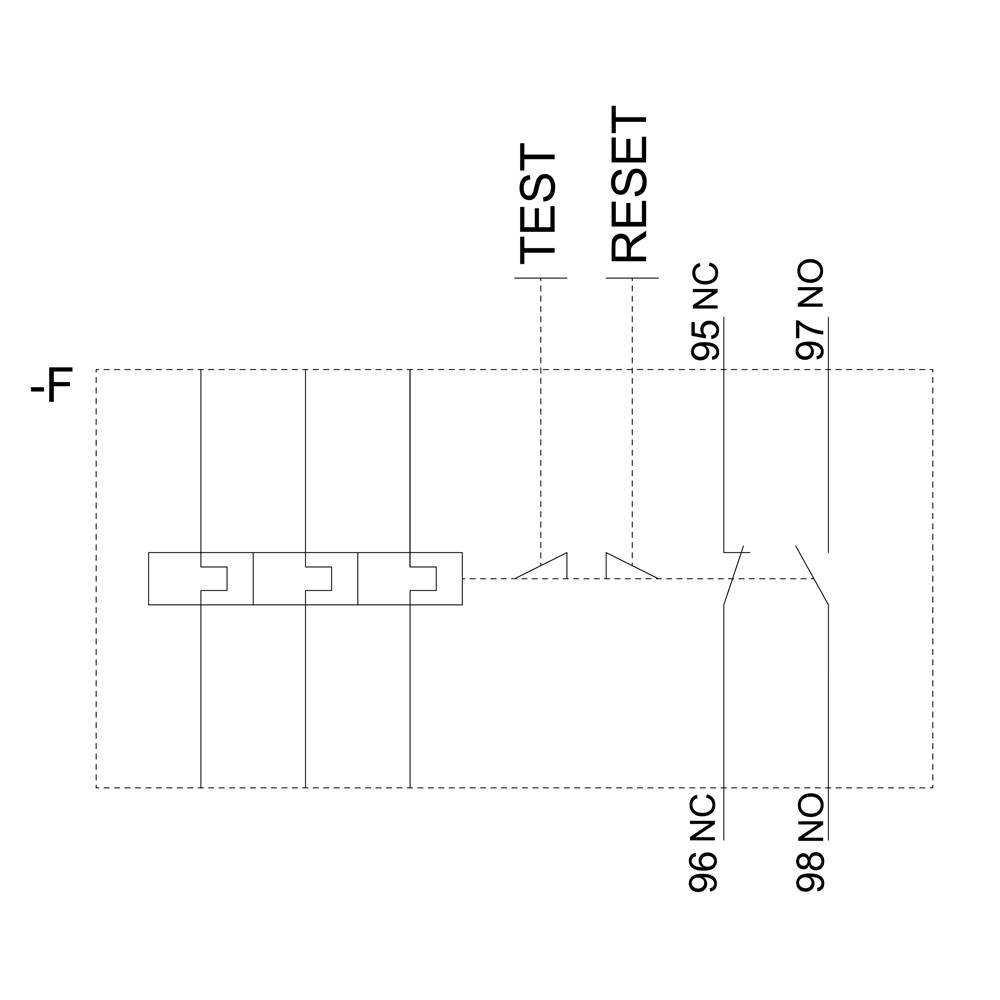

A 'TEST' és 'RESET' gombok áramkörileg összekötöttek, a kijelzett számok: 95 NC, 96 NC, 97 NO, 98 NO. Fő cél: kapcsolóvezérlés.

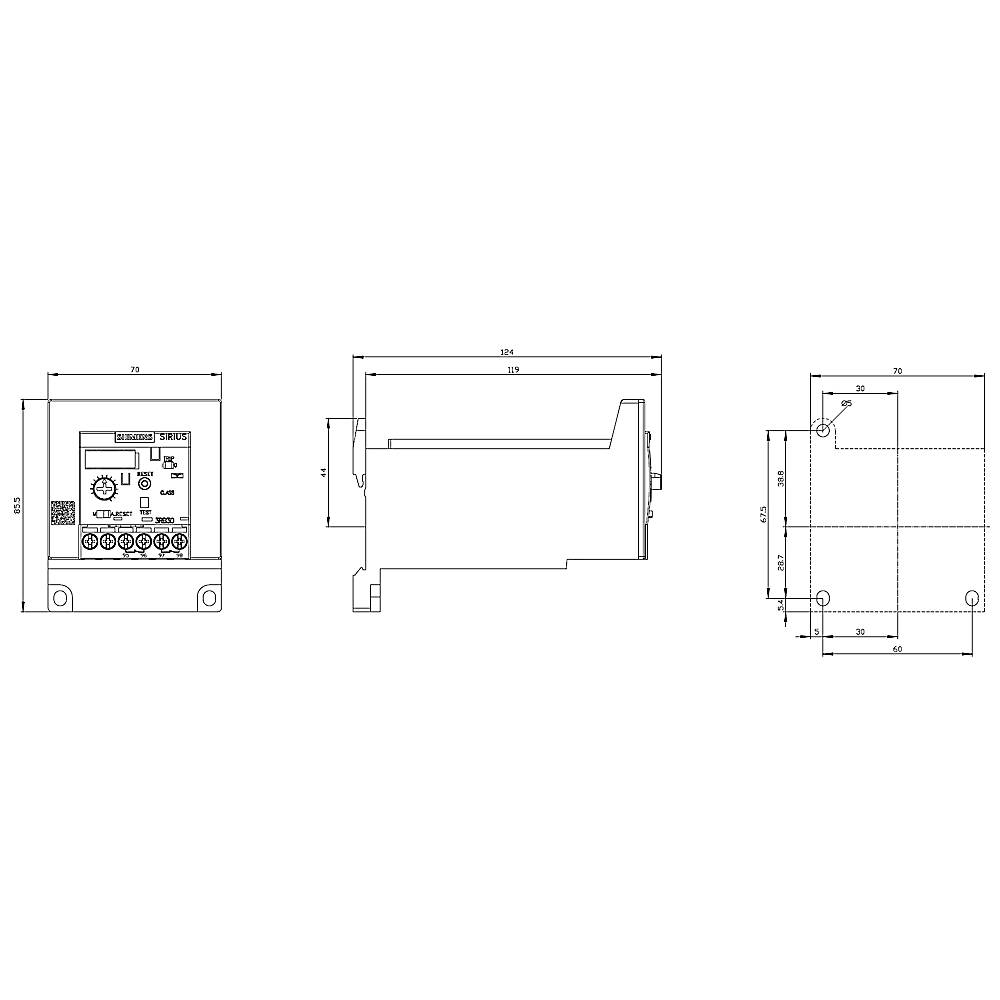

Egy elektronikus eszköz műszaki rajza méretjelöléssel három nézetben: elölnézet, oldalnézet és felülnézet.

1/5

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3046-1XW1

Beépítési méret

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (114 990 Ft / Darab)

114 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3046-1XW1

Beépítési méret: S3

Funkciók: Túlterhelés

Üzemi feszültség: 1000 V/AC

Beállítási tartomány, áram (min.): 32 A

Áram beállítási tartomány (max.): 115 A

Beállítási tartomány (áram): 32 - 115 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Átmenő furatú átalakító

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 106 mm

Méret: (H x Sz x Ma) 124 x 70 x 106 mm

Tartalom: 1 db

Max. AWG: 14

AWG min.: 20

Névleges áram: 115 A

Hossz: 124 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Through-feed current converter

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1743085 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3046-1XW1 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743085 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3046-1XW1 1 db

Leírás

32 ... 115 A túlterhelés relé a motorvédelemhez S3 méret, 10E osztályú egyetlen telepítés Főáramkör: átmenő. Segédáramkör: csavar manuális-automata RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére, normál és nagy igénybevétel mellett, a túlterhelés, a fázistelanság vagy a fáziskimaradás miatti indokolatlan túlmelegedés ellen. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
