Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4UD0 darab 1 db
Brand: Siemens
SKU: 1699090
Availability: BackOrder

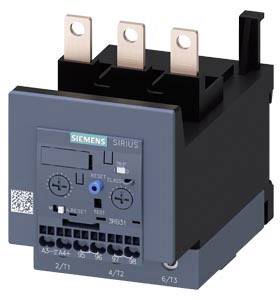

Egy hárompólusú Siemens SIRIUS kontaktor három felső csatlakozókapoccsal és kék reset gombbal az elején.

Egy nyitott elosztószekrény különböző elektronikai alkatrészeket és vezetékeket mutat, amelyeket irányítás- és szabályozástechnikában használnak.

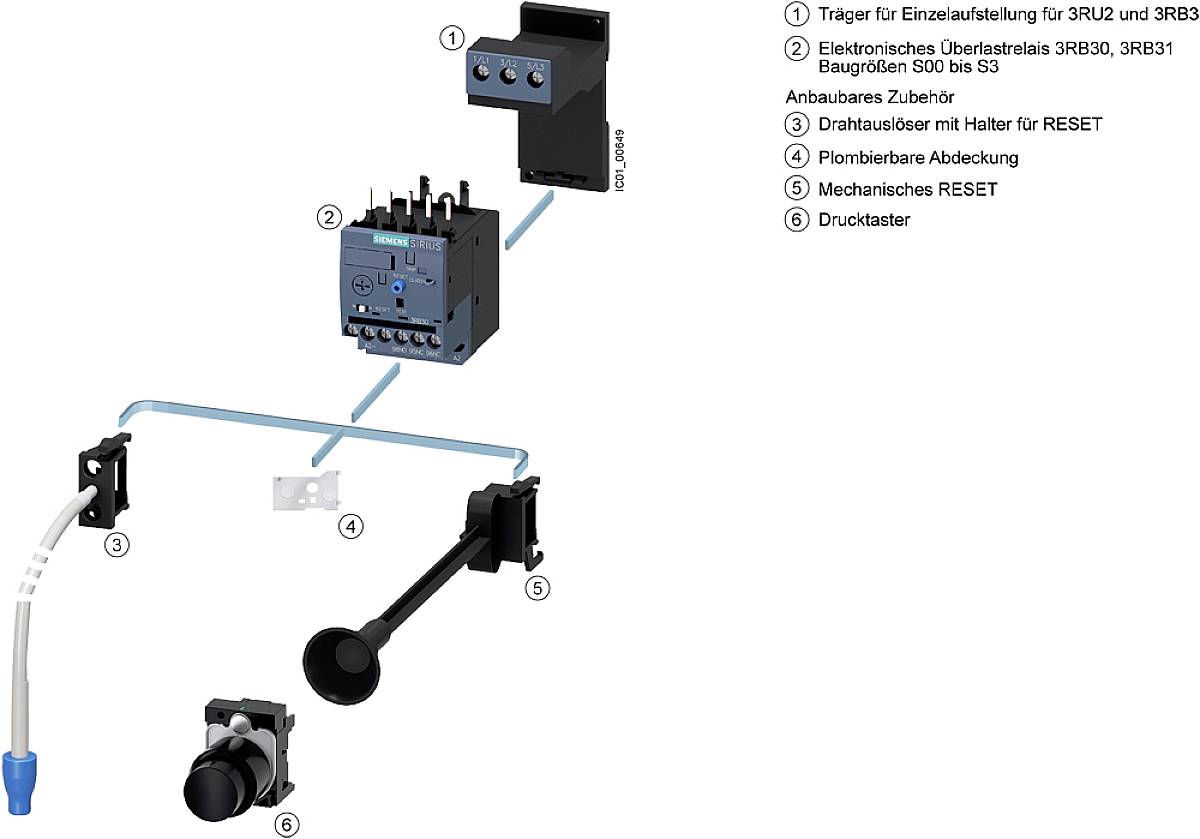

A diagram egy elektronikus túlterhelés-védelmi relé komponenseit mutatja be, amely tartalmazza a hordozót, a tartozékokat és a mechanikai alkatrészeket.

Kapcsolási rajz több érintkezővel, beleértve a 'TESZT', 'VISSZAÁLLÍTÁS' feliratokat és számjelöléseket; bemutatja az elektromos csatlakozási pontokat.

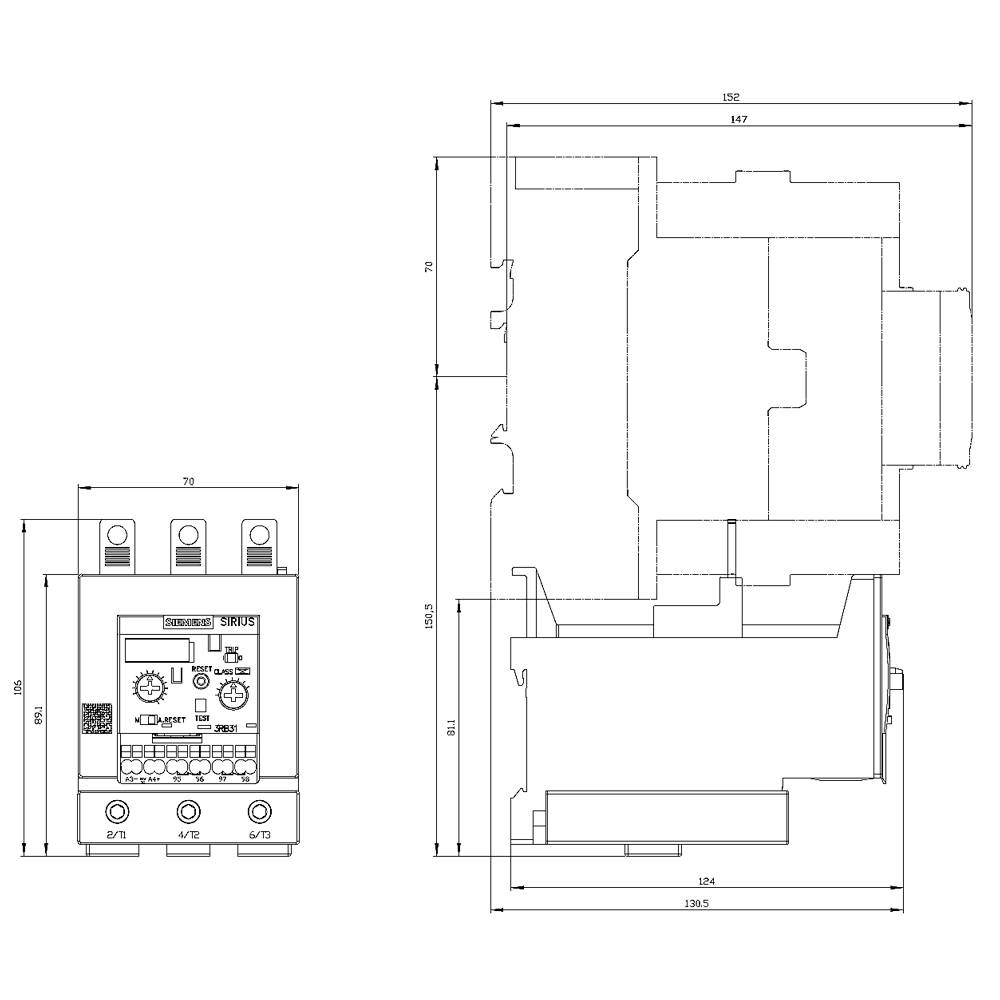

Egy elektronikus eszköz műszaki rajza méretekkel. Elölnézetet és oldalnézetet mutat részletes méretmegadásokkal.

1/5

Hasonló kivitel

Csomagolás

darab

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3143-4UD0

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (125 990 Ft / Darab)

125 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3143-4UD0

Beépítési méret: S3

Funkciók: Túlterhelés

Üzemi feszültség: 1000 V/AC

Beállítási tartomány, áram (min.): 12.5 A

Áram beállítási tartomány (max.): 50 A

Beállítási tartomány (áram): 12.5 - 50 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 106 mm

Méret: (H x Sz x Ma) 124 x 70 x 106 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 10

Névleges áram: 50 A

Hossz: 124 mm

Min. hajlékony keresztmetszet: 2.5 mm²

Merev átmérő (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Funkciók

Termék típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Monostabil

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Túlterhelés

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 11. 13. [P.]

Conrad Electronic

2 záró

Bistabil vezérlő bemenettel

Kiértékelő egység

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 11. 13. [P.]

Conrad Electronic

1 záró

Monostabil

Kiértékelő egység motorvédelmehez

Min.: 1

Többszörös: 1

280 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 11. 13. [P.]

Conrad Electronic

Analóg

Túlterhelés

Memória építőelem

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

148 990 Ft^*

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 11. 13. [P.]

Conrad Electronic

Áram

Tápellátó modul

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1699090 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4UD0 darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699090 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4UD0 darab 1 db

Leírás

12,5 ... 50 A túlterhelés-relé a motorvédelemhez S3 méret, 5E ... 5A osztályú ... Érintkező-szerelés Főáramkör: csavar Kiegészítő áramkör: rugós terhelés Kézikönyv-automatikus-RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére normál és nagy igénybevétel mellett a meg nem engedett magas hőmérsékletek megakadályozása érdekében túlterhelés, fázishatárstabilitás vagy fáziskimaradás miatt. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. A 3RB31 verzió olyan fejlett szolgáltatásokat kínál, mint például az integrált távoli elektromos reset, földzárlat észlelése és így tovább. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
