Name: Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4XD0 önálló 1 db
Brand: Siemens
SKU: 1743367
Availability: BackOrder

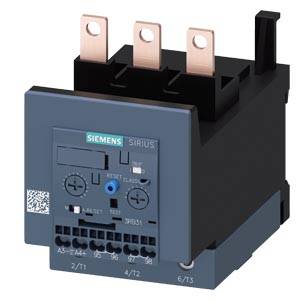

'Siemens Sirius kontaktor kék beállító gombbal. Háromfázisú csatlakozók felül, több csatlakozó és kapcsoló az elülső oldalon.'

Egy nyitott elosztószekrény, amelyben több sorban elektromos komponensek, úgymint kapcsolók és biztosítékok vannak rendezetten elhelyezve.

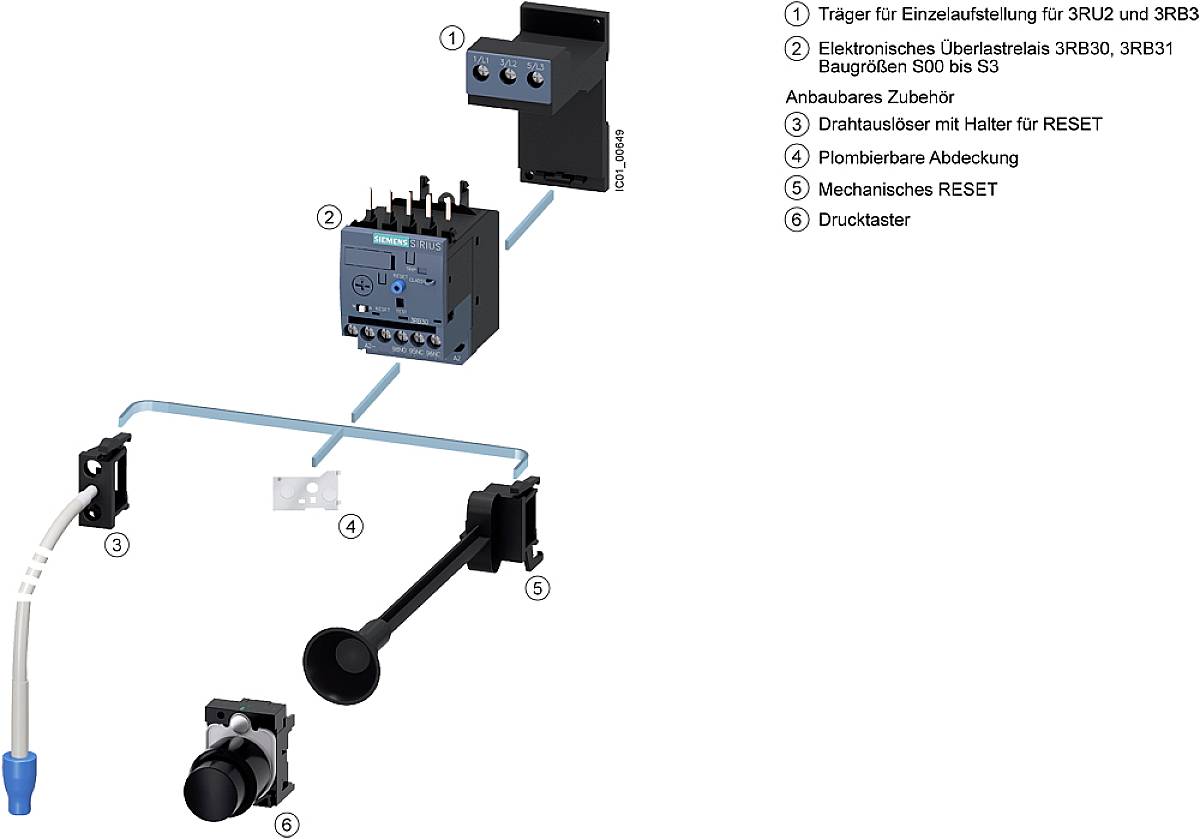

Egy elektromos áramkör diagramja komponensek feliratával: Tartó, Túlterhelés-védő relé, Tartozékok, Burkolat, Mechanikus RESET, Nyomógomb.

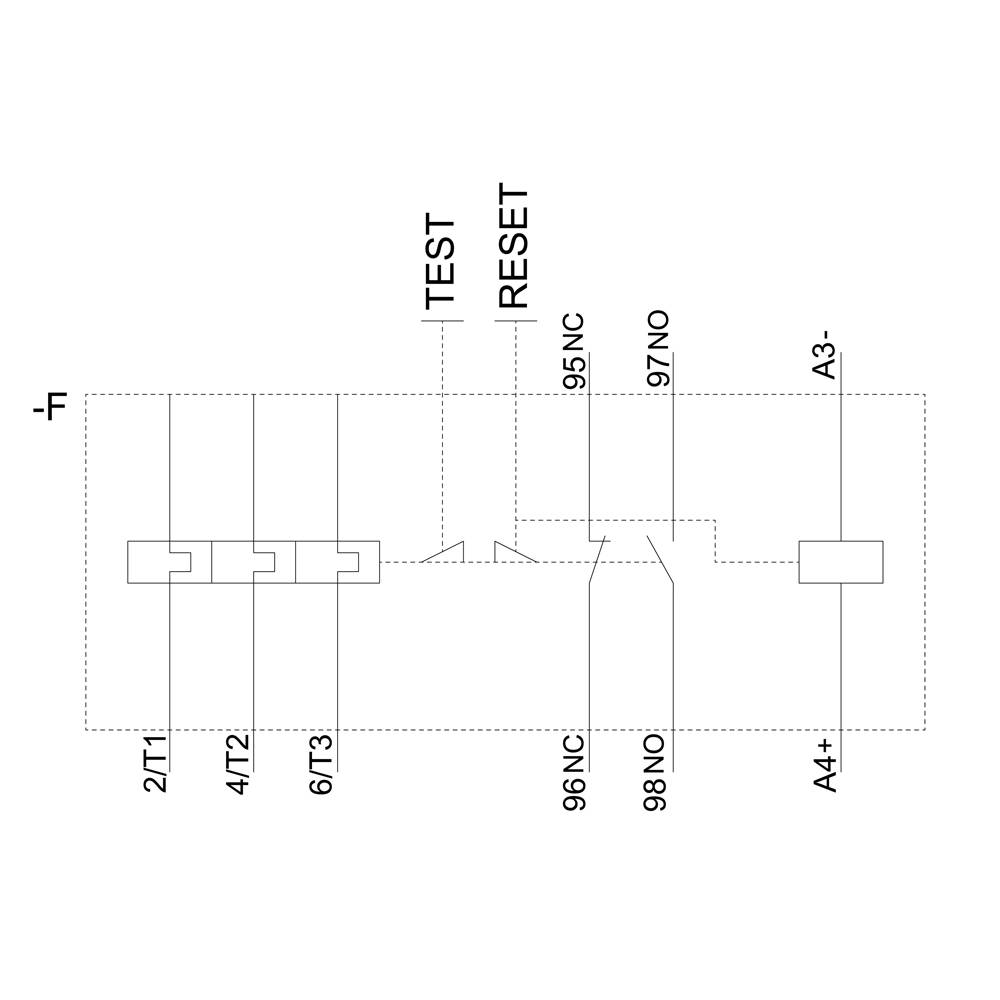

'TEST' és 'RESET' rövidítések egy vázlatos áramkör mentén, vonalakkal és négyszögletes alkatrészekkel ábrázolva.

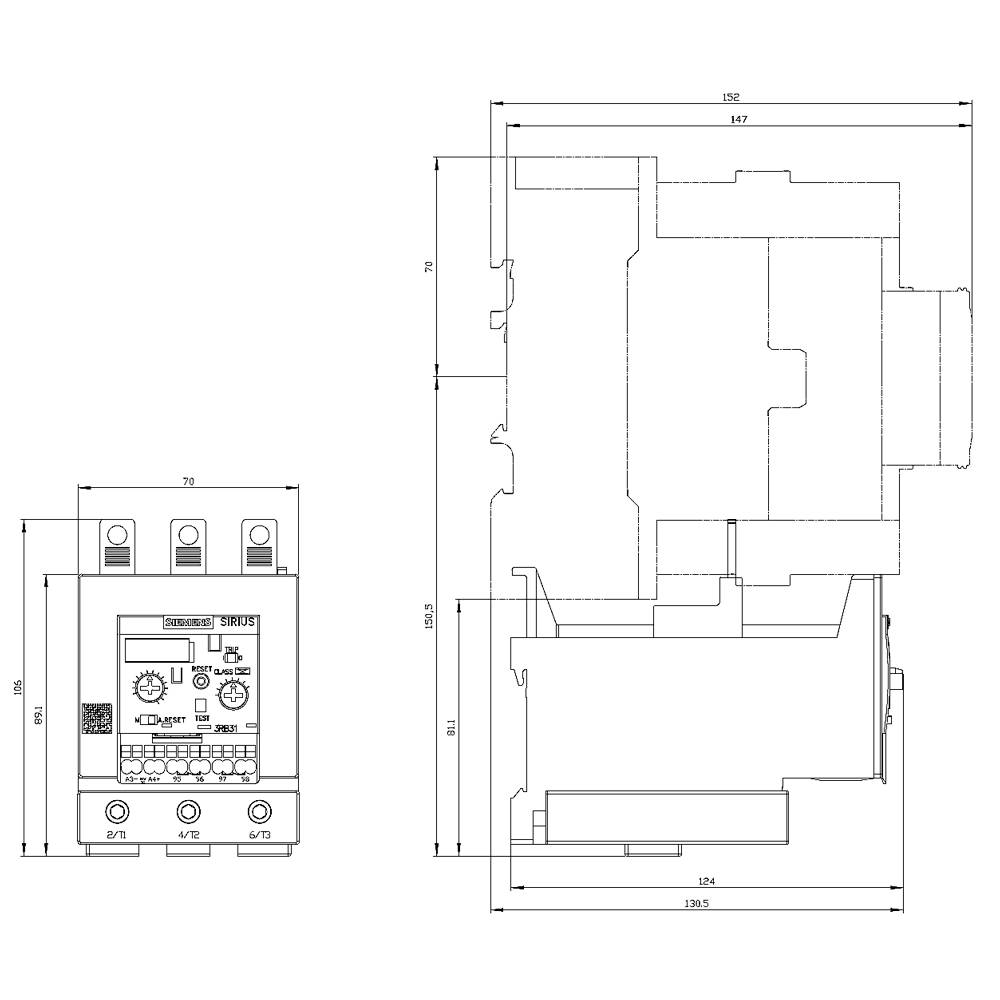

Műszaki rajz egy kapcsolóról elektromos csatlakozásokkal és házméretekkel. A bal oldalon az előlapi panel látható, a jobb oldalon egy oldalnézet részletes méretekkel.

1/5

Hasonló kivitel

Csomagolás

önálló

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Érintkező típus

1 záró

1 nyitó

Gyártói szám

3RB3143-4XD0

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (136 990 Ft / Darab)

136 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: önálló

Termék típus: Túlterhelés relé

Gyártói szám: 3RB3143-4XD0

Beépítési méret: S3

Funkciók: Túlterhelés

Jellemzők: Automatikus/kézi átkapcsoló

Üzemi feszültség: 1000 V/AC

Beállítási tartomány, áram (min.): 32 A

Áram beállítási tartomány (max.): 115 A

Beállítási tartomány (áram): 32 - 115 A

Érintkező típus: 1 záró
1 nyitó

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 106 mm

Méret: (H x Sz x Ma) 124 x 70 x 106 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 10

Névleges áram: 115 A

Hossz: 124 mm

Min. hajlékony keresztmetszet: 2.5 mm²

Merev átmérő (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Funkciók

Érintkező típus

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AA1 önálló 1 db

Rendelési szám:1749930

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység

Monostabil

2 záró

Min.: 1

Többszörös: 1

162 990 Ft^*

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2283-4AC1 darab 1 db

Rendelési szám:1742023

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység

Túlterhelés

2 záró

Min.: 1

Többszörös: 1

162 990 Ft^*

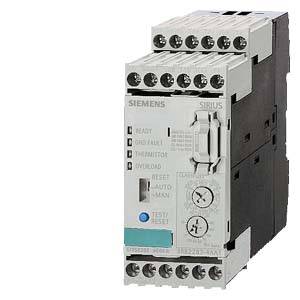

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AA1 1 db

Rendelési szám:1742024

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység

Túlterhelés

2 záró

Min.: 1

Többszörös: 1

219 990 Ft^*

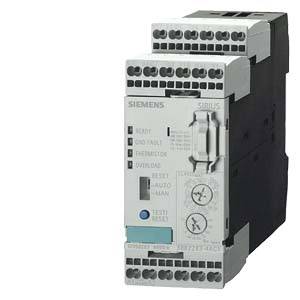

Kiértékelő egység 2 záró, 2 nitó Siemens 3RB2383-4AC1 darab 1 db

Rendelési szám:1751011

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység

Bistabil vezérlő bemenettel

2 záró

Min.: 1

Többszörös: 1

219 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AA1 1 db

Rendelési szám:1702654

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység motorvédelmehez

Monostabil

1 záró

Min.: 1

Többszörös: 1

280 990 Ft^*

Kiértékelő egység motorvédelmehez 1 záró, 1 váltó Siemens 3RB2483-4AC1 1 db

Rendelési szám:1702655

Szállítás: 10. 26. [H.]

Conrad Electronic

Kiértékelő egység motorvédelmehez

Monostabil

1 záró

Min.: 1

Többszörös: 1

280 990 Ft^*

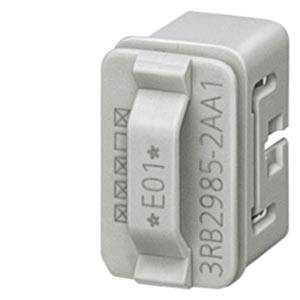

Memória építőelem Analóg Siemens 3RB2985-2AA0 1 db

Rendelési szám:1742034

Szállítás: 10. 26. [H.]

Conrad Electronic

Memória építőelem

Túlterhelés

Analóg

Min.: 1

Többszörös: 1

57 990 Ft^*

Memória építőelem Analóg Siemens 3RB2985-2AA1 darab 1 db

Rendelési szám:1742035

Szállítás: 10. 26. [H.]

Conrad Electronic

Memória építőelem

Túlterhelés

Analóg

Min.: 1

Többszörös: 1

76 990 Ft^*

Tápellátó modul Siemens 3RB2906-2DG1 darab 1 db

Rendelési szám:1742025

Szállítás: 10. 26. [H.]

Conrad Electronic

Tápellátó modul

Áram

Min.: 1

Többszörös: 1

148 990 Ft^*

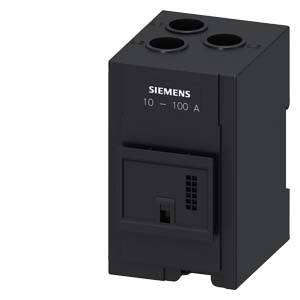

Tápellátó modul Siemens 3RB2906-2JG1 1 db

Rendelési szám:1742026

Szállítás: 10. 28. [Sze.]

Conrad Electronic

Tápellátó modul

Áram

Min.: 1

Többszörös: 1

159 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1743367 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4XD0 önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743367 Túlterhelés relé 1 záró, 1 nyitó Siemens 3RB3143-4XD0 önálló 1 db

Leírás

Túlterhelés-relé 32 ... 115 A motorvédelemhez S3, 5E ... 30E osztályú Érintkezők szerelése Főáramkör: Csavar Kiegészítő áramkör: rugós terhelésű kapocs Manual-Automatic-RESET Elektronikus túlterhelés-relé SIRIUS 3RB3 a fogyasztók áramfüggő védelmére normál és nagy teljesítményű indítással szemben a nem megengedett magas fűtés miatt Túlterhelés, fázishatárstabilitás vagy fáziskimaradás. A nagy áramerősség-tartományoknak és a különböző kioldási jellemzőknek köszönhetően csak néhány típus fedezi a teljes sorozatú motorokat. Alacsony teljesítményveszteségük különösen energiahatékony, és hozzájárul a kisebb fűtéshez a vezérlőszekrényben. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes környezetben (ATEX) történő alkalmazások természetesen magától értetődőek. A 3RB31 verzió olyan fejlett szolgáltatásokat kínál, mint például az integrált távoli elektromos reset, földzárlat észlelése és így tovább. Rendelkezésre áll a túlterhelés-kioldó különböző beállítási tartományaival és különböző kioldási osztályokkal. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
