Name: Túlterhelés relé Siemens 3RU2116-0FB0 1 db
Brand: Siemens
SKU: 1730542
Availability: BackOrder

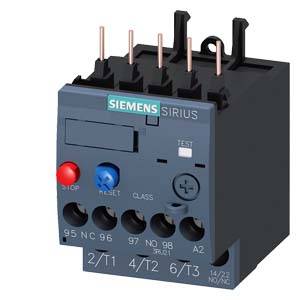

'Siemens SIRIUS motorvédő relé, teszt gomb, piros Stop- és kék Reset-gomb, valamint elektromos csatlakozók felül.'

Egy kapcsolószekrény nyitott ajtóval különböző elektronikai komponenseket és ipari vezérlőrendszerek kábelezését mutatja.

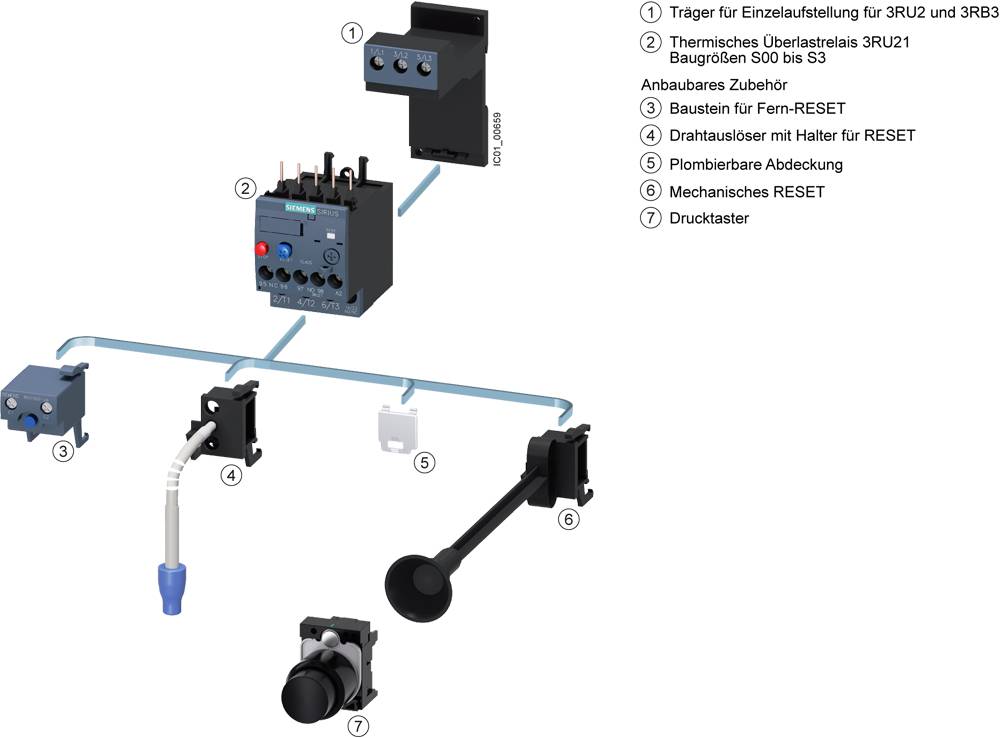

A hőmérsékleti túlterhelés-relé kapcsolási rajzának ábrázolása tartozékrészekkel. Számozott alkatrészek: tartó, túlterhelés-relé, RESET-egységek és nyomógombok.

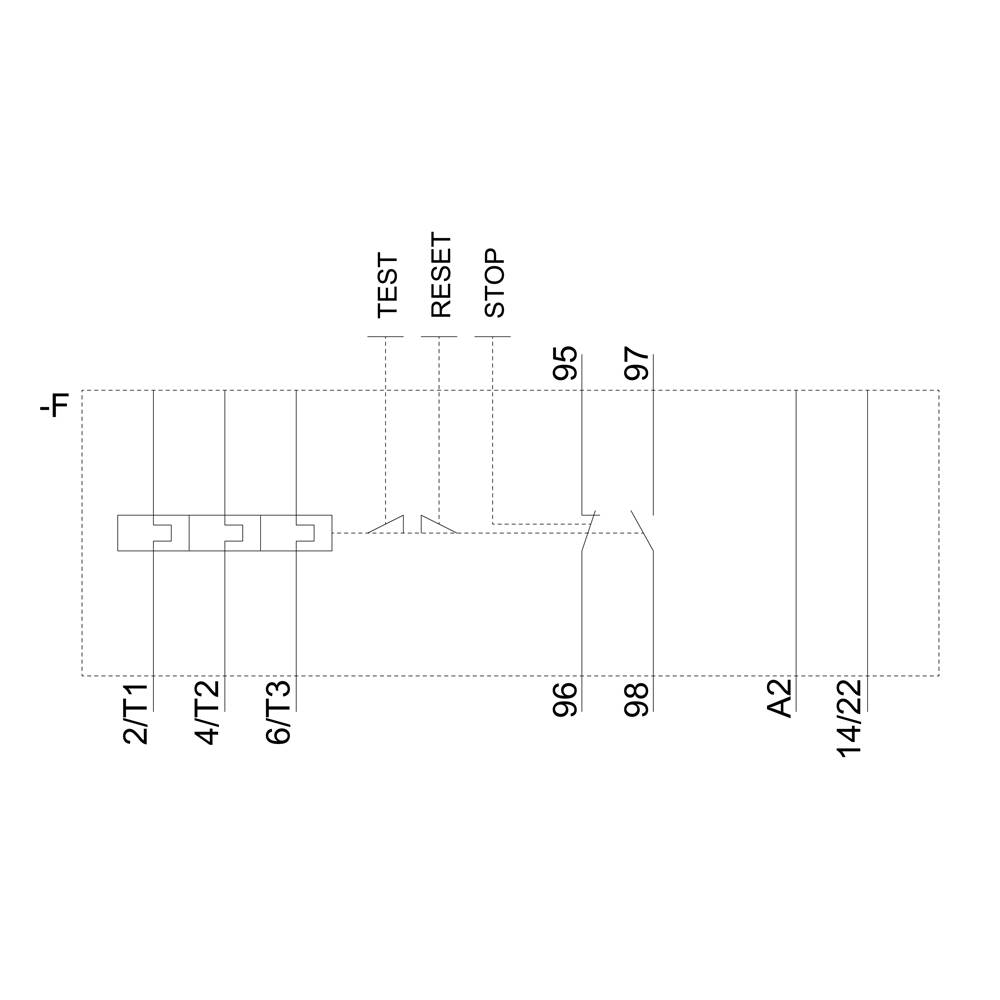

A kapcsolási rajz elektromos áramkört mutat 'TESZT', 'RESET' és 'STOP' gombokkal; számok: 2/1T1, 4/1T2, 6/1T3, 95, 96, 97, A2, 14/2.

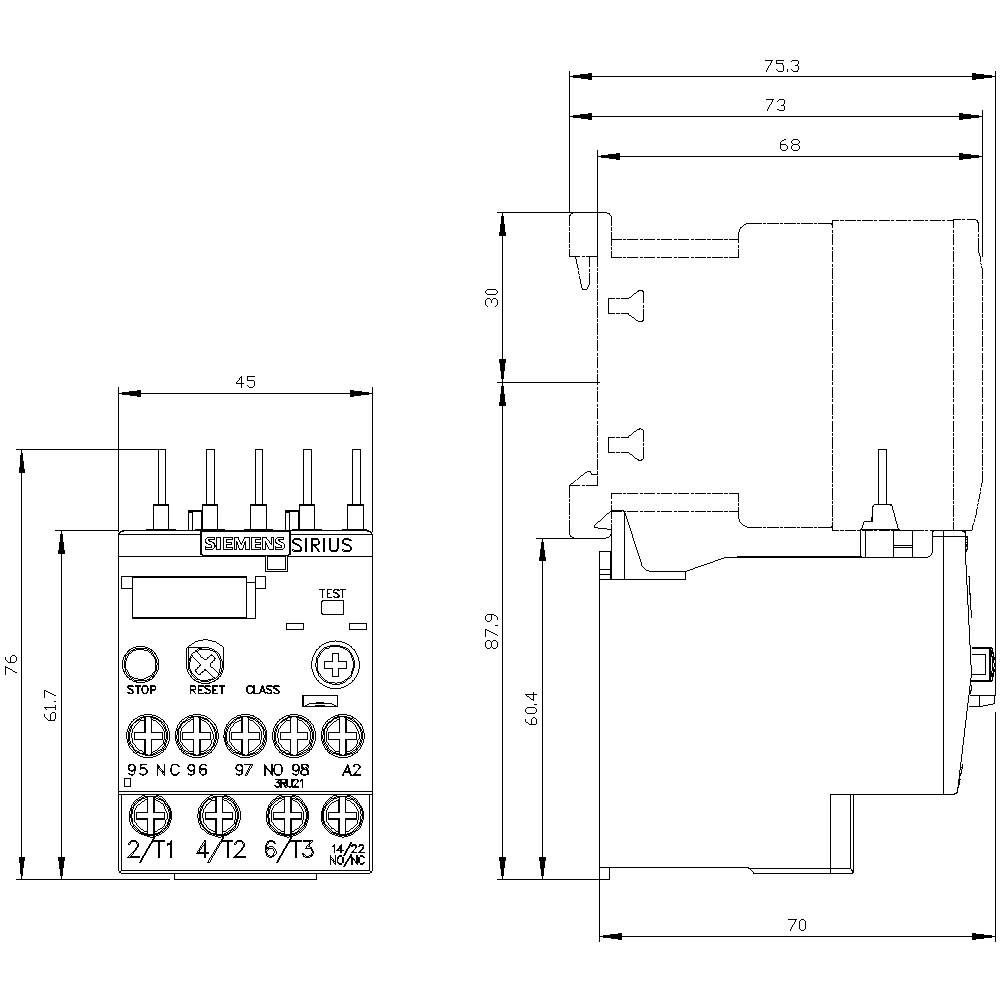

Elektronikus eszköz műszaki rajza csatlakozókkal és műszaki specifikációkkal, méretezés mm-ben megadva.

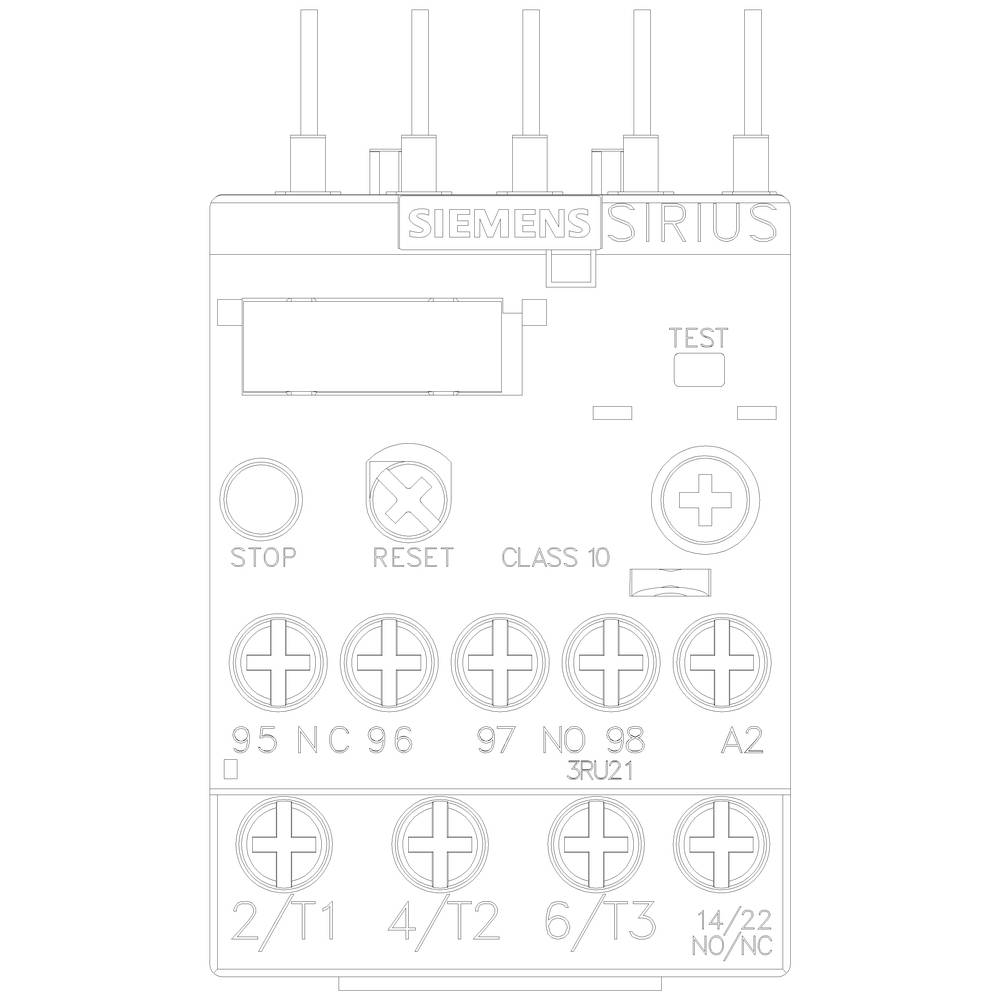

Egy Siemens SIRIUS eszköz kapcsolási rajza 'STOP' és 'RESET' gombokkal, teszt gombbal és elektromos bekötési csatlakozásokkal.

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2116-0FB0

Beépítési méret

S00

Üzemi feszültség

690 V

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 11. [Sze.]

Szám

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2116-0FB0

Beépítési méret: S00

Funkciók: Túlterhelés

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 0.35 A

Áram beállítási tartomány (max.): 0.50 A

Beállítási tartomány (áram): 0.35 - 0.50 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 76 mm

Mélység: 70 mm

Méret: (Sz x Ma x Mé) 45 x 76 x 70 mm

Tartalom: 1 db

Súly: 0.1518 kg

Max. AWG: 12

AWG min.: 20

Névleges áram: 0.5 A

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 4 mm²

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1730542 Túlterhelés relé Siemens 3RU2116-0FB0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1730542 Túlterhelés relé Siemens 3RU2116-0FB0 1 db

Leírás

Túlterhelés relé 0,35 ... 0,50 A motorvédelemhez Méret S00, CLASS 10 Érintkezők szerelése Főáramkör: csavar Kiegészítő áramkör: csavar kézi automata RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatt megengedhetetlenül magas fűtés ellen , Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
