Name: Túlterhelés relé Siemens 3RU2116-1EC1 darab 1 db
Brand: Siemens
SKU: 1700502
Availability: BackOrder

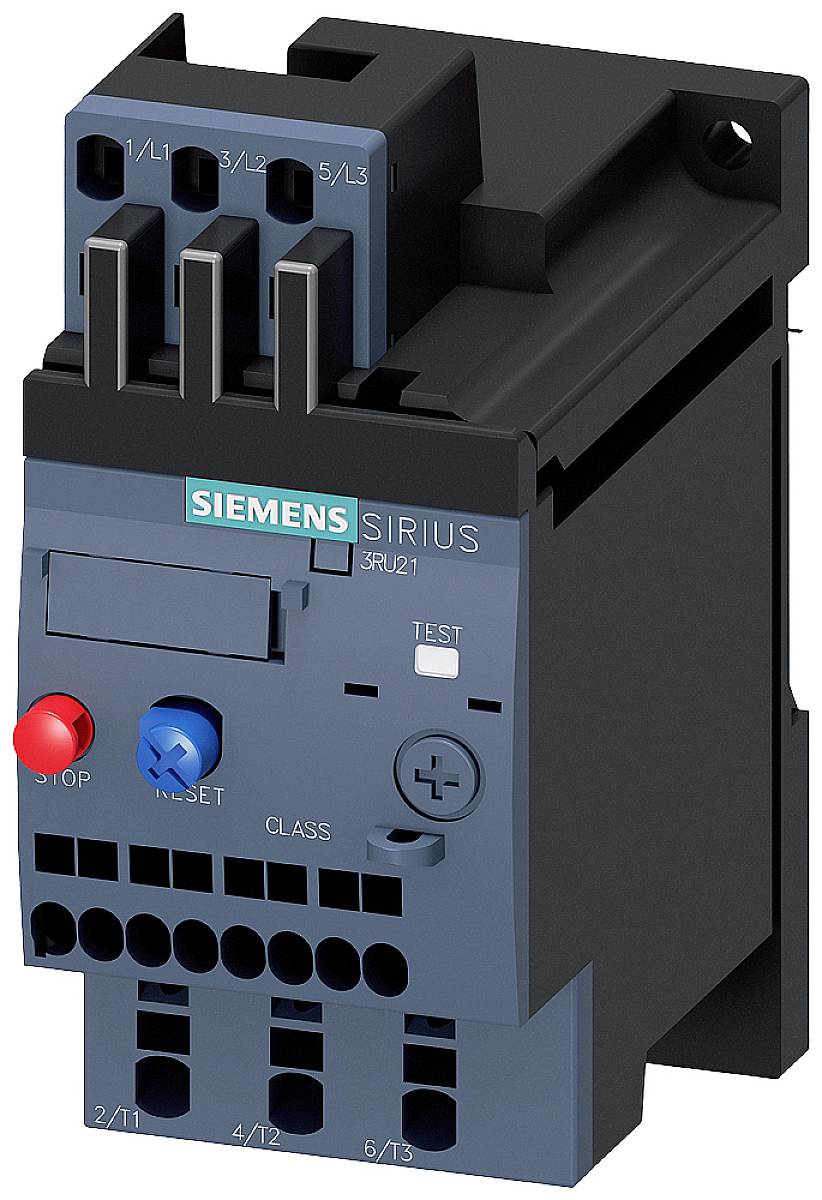

Egy Siemens Sirius védőrelé felső csatlakozókkal, vezérlőgombokkal és alsó betekintő ablakkal, 3RU21 típusjelöléssel.

Egy nyitott kapcsolószekrény több szintű elektronikai alkatrészekkel és kábelezéssel, ipari folyamatok vezérlésére.

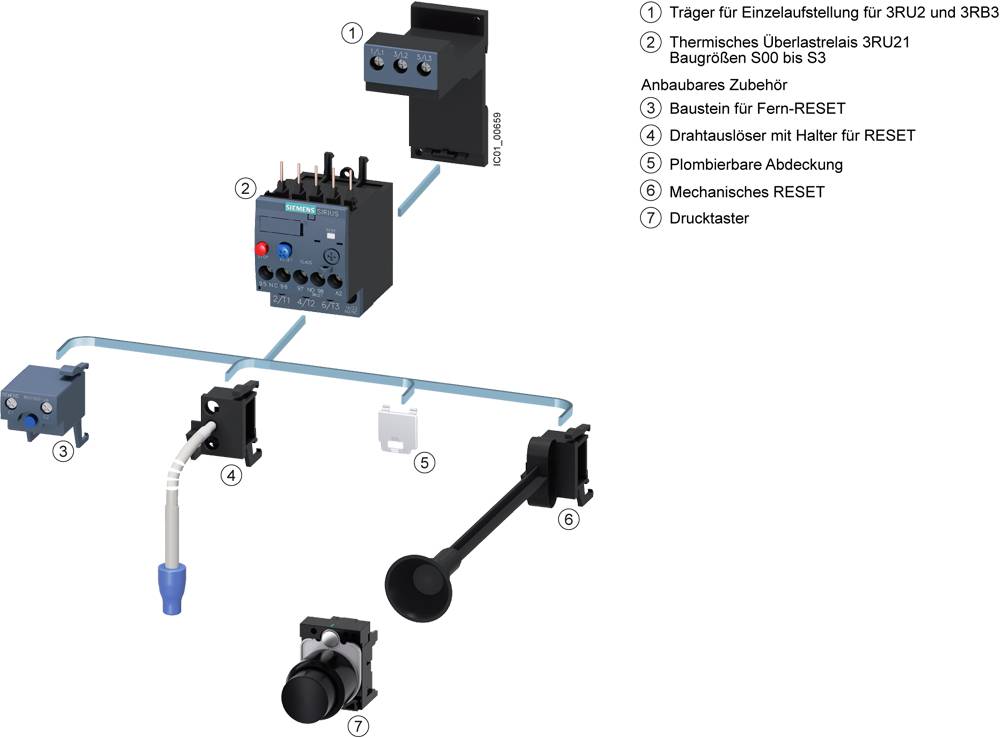

A villamos kapcsolási rajz elemei: 1. 3RU21 tartó, 2. Túlterhelés-védelmi relé, 3. Távirányítású RESET, 4. Huzaloldó, 5. Védőburkolat, 6. Mechanikus RESET, 7. Nyomógomb.

Az elektromos kapcsoló diagramja csatlakozókkal: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funkciók: TESZT, VISSZAÁLLÍTÁS, STOP.

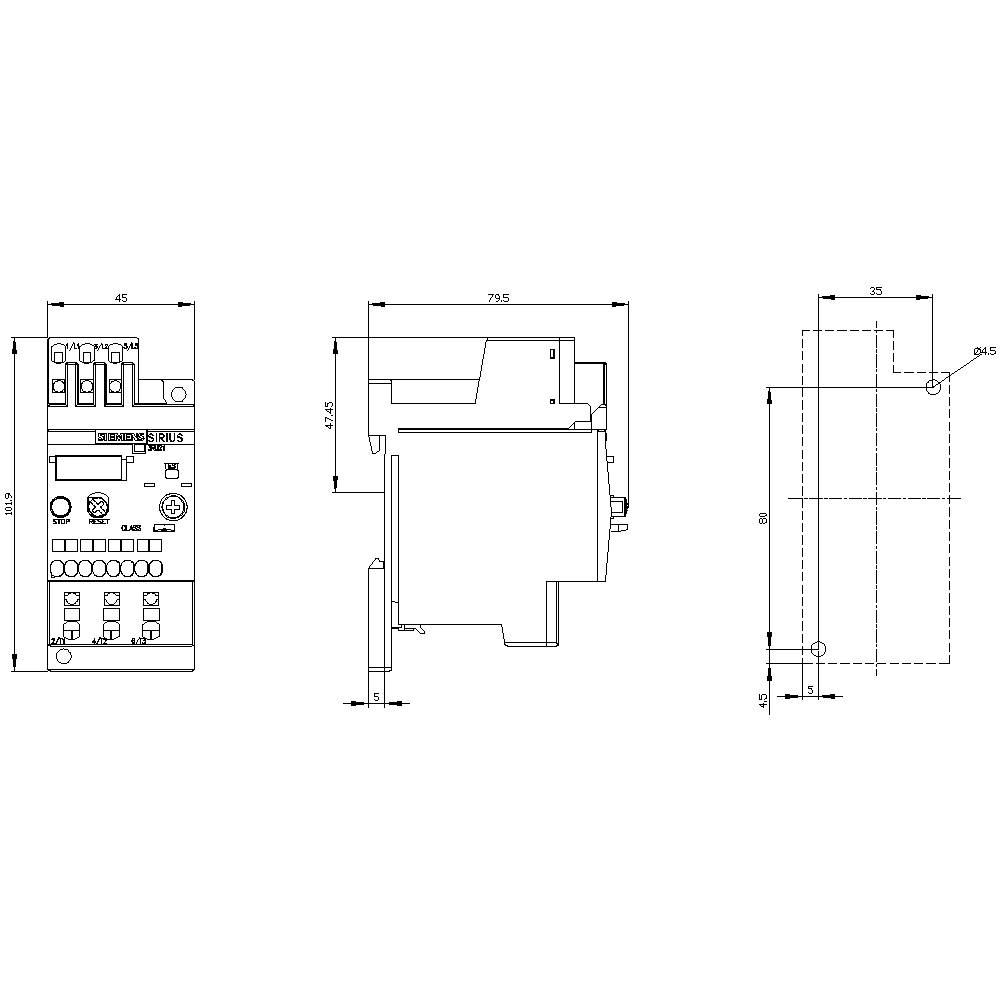

Egy elektromos készülék rajza elölnézeti és oldalnézeti ábrázolással. A méretezés a következő: szélesség 45 mm, magasság 47,6 mm, mélység 79,5 mm.

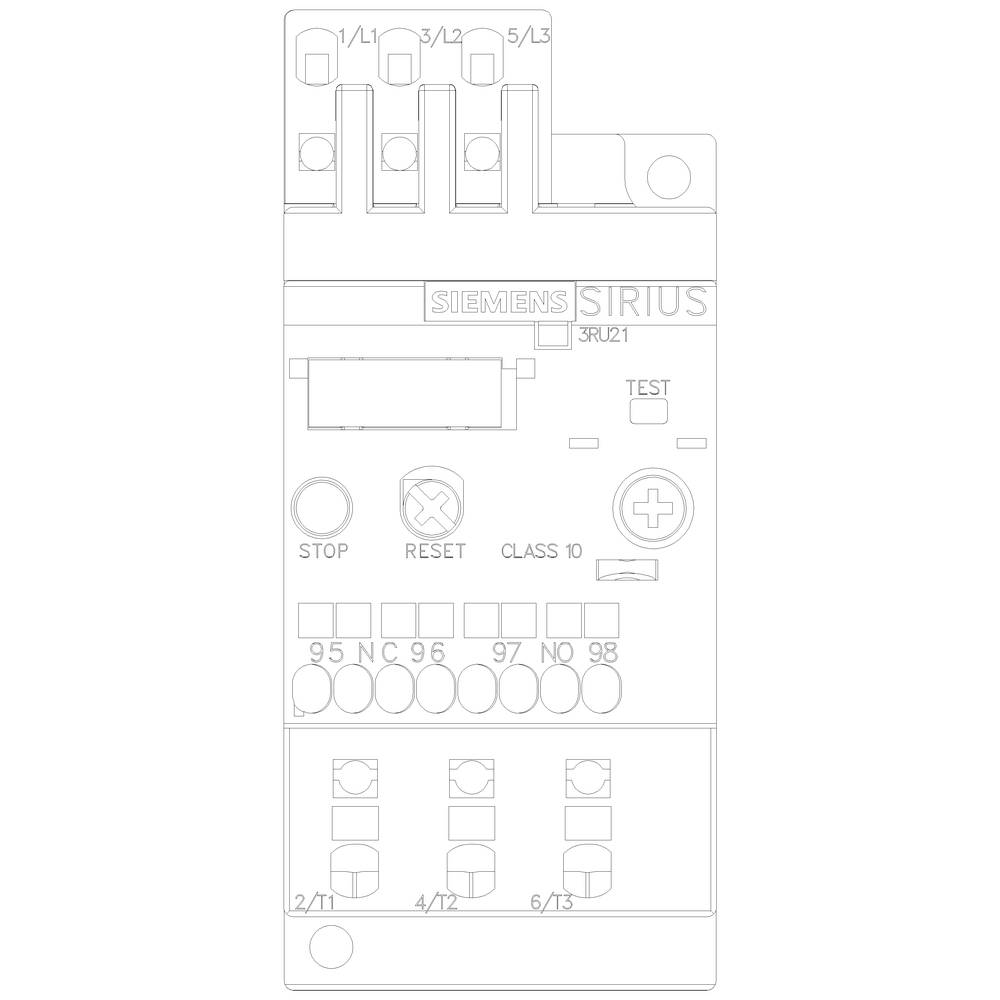

Siemens SIRIUS 3RU21 hőkioldó relé. A kapcsolási rajz bemutatja a csatlakozókat, a Stop- és Reset-gombokat, a teszt-gombot és a beállítási tartományt.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2116-1EC1

Beépítési méret

S00

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (44 990 Ft / Darab)

44 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2116-1EC1

Beépítési méret: S00

Funkciók: Túlterhelés

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 2.8 A

Áram beállítási tartomány (max.): 4.0 A

Beállítási tartomány (áram): 2.8 - 4.0 A

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 102 mm

Mélység: 79 mm

Méret: (Sz x Ma x Mé) 45 x 102 x 79 mm

Tartalom: 1 db

Max. AWG: 12

AWG min.: 20

Névleges áram: 4 A

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 4 mm²

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1700502 Túlterhelés relé Siemens 3RU2116-1EC1 darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1700502 Túlterhelés relé Siemens 3RU2116-1EC1 darab 1 db

Leírás

Túlterhelő relé 2.8 ... 4.0 A motorvédelemmel S00 méret, 10. OSZTÁLY Egyedi telepítés Főáramkör: rugós terhelés Kiegészítő áramkör: rugós terhelésű kapocs Manual-Automatikus-RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen , Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
