Name: Túlterhelés relé Siemens 3RU2116-1KC0 1 db
Brand: Siemens
SKU: 1707108
Availability: BackOrder

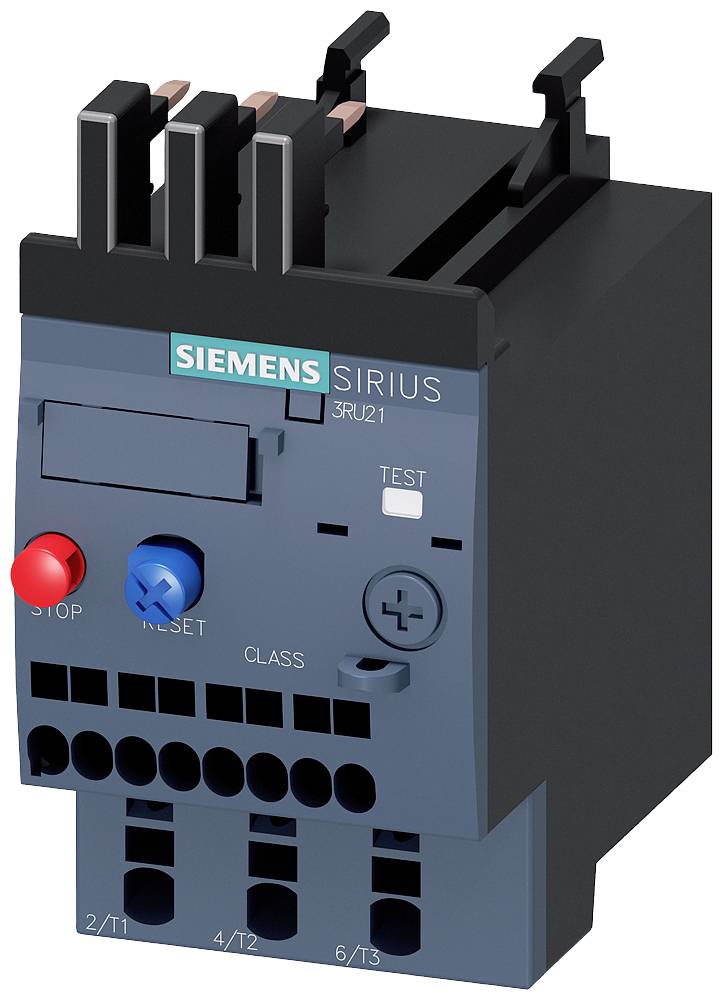

Siemens elektronikus relé kék és piros gombbal elöl. Felirata: 'SIEMENS SIRIUS 3RU21'. Négy csatlakozóval alul.

Egy nyitott elektromos szekrény, tele különböző elektromos komponensekkel és kábelezéssel, amelyek összetett vezérlési feladatok végrehajtására vannak kialakítva.

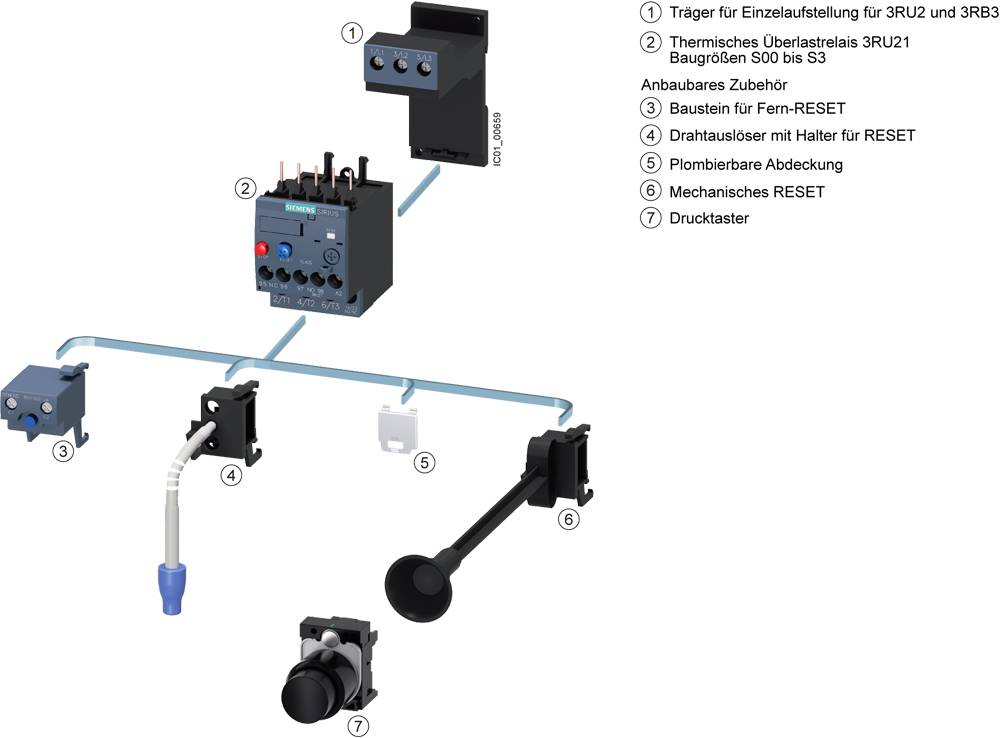

A diagram elektromos áramkör komponenseit mutatja: hordozó, túlterhelés-védő relé, távoli RESET, vezetékes kioldó, védőburkolat, mechanikus RESET, nyomógomb.

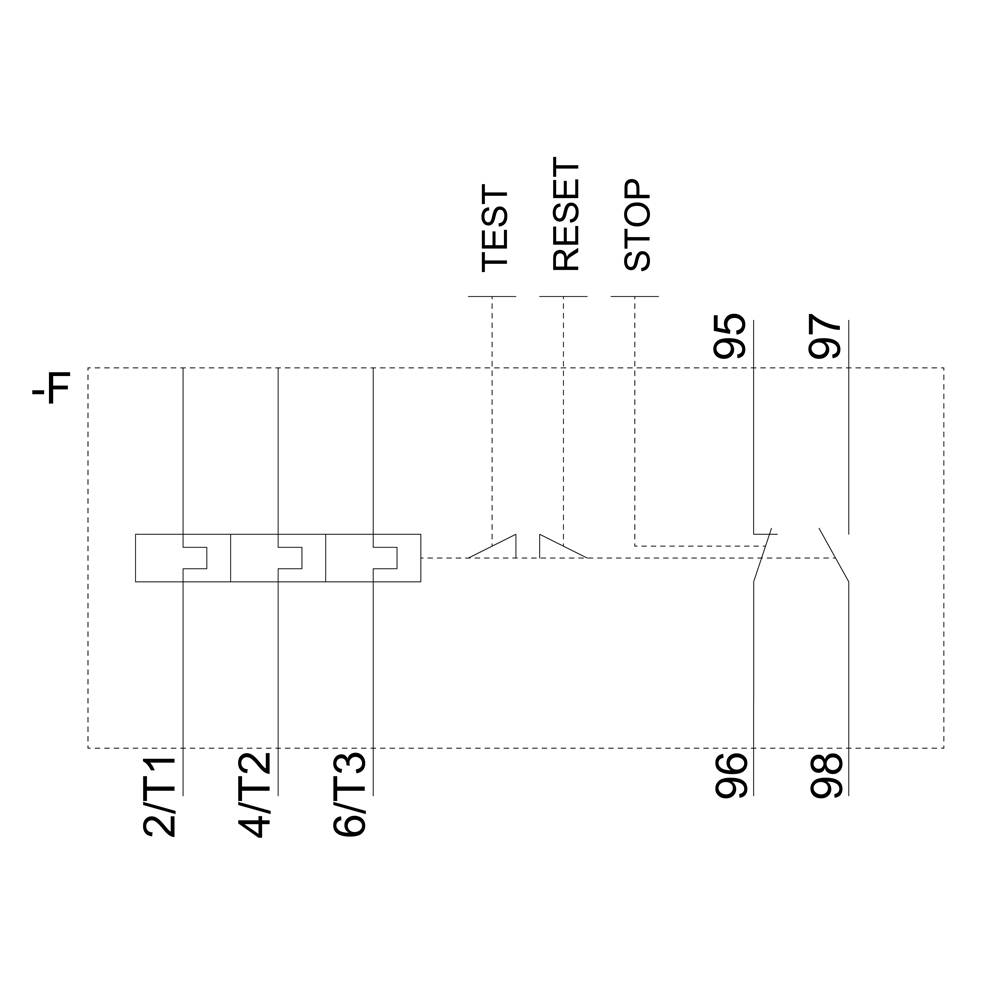

Egy elektromos készülék kapcsolási rajza a '2/T1', '4/T2', '6/T3' csatlakozókkal. A 'Teszt', 'Visszaállítás', 'Leállítás' gombok megjelölve.

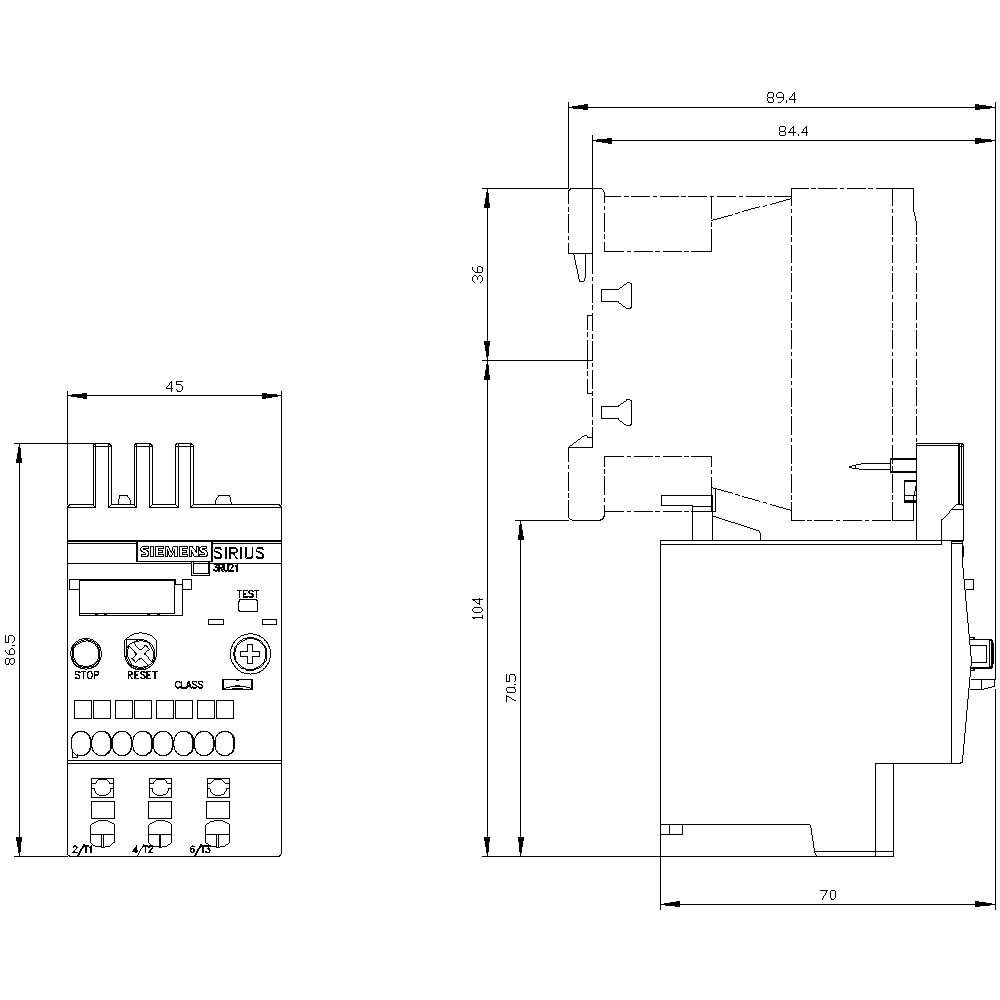

Egy Siemens SIRIUS kontaktor műszaki rajza milliméteres méretekkel. Elő- és oldalnézetet mutat, beleértve a stop-, reset- és tesztgombok pozícióit.

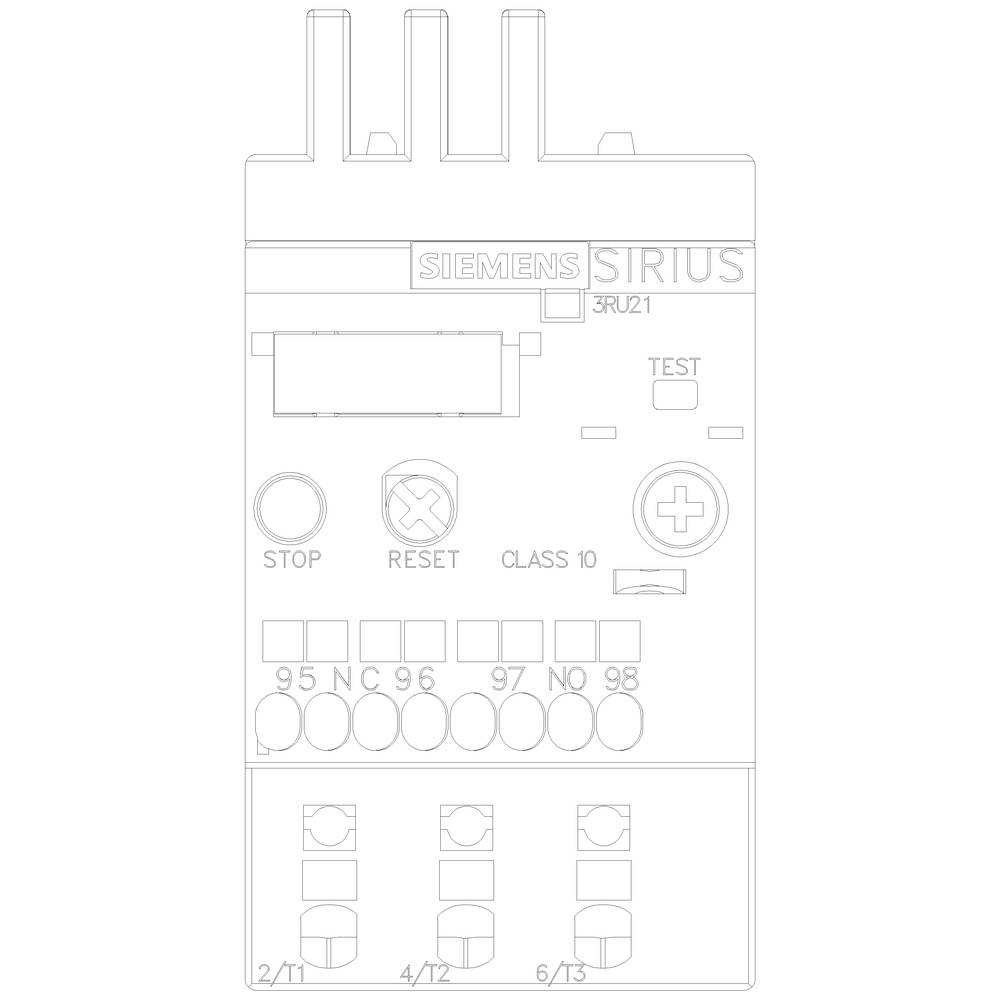

Egy elektromos készülék rajza, amelynek csatlakozói lent, kezelőszervei pedig fent találhatók. Felirat: 'SIEMENS SIRIUS 3RU21'.

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2116-1KC0

Beépítési méret

S00

Üzemi feszültség

690 V

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (35 990 Ft / Darab)

35 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2116-1KC0

Beépítési méret: S00

Funkciók: Túlterhelés

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 9.0 A

Áram beállítási tartomány (max.): 12.5 A

Beállítási tartomány (áram): 9.0 - 12.5 A

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 87 mm

Mélység: 70 mm

Méret: (Sz x Ma x Mé) 45 x 87 x 70 mm

Tartalom: 1 db

Súly: 0.1650 kg

Max. AWG: 12

AWG min.: 20

Névleges áram: 12.5 A

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 4 mm²

Min. hajlékony keresztmetszet: 0.5 mm²

Merev átmérő (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1707108 Túlterhelés relé Siemens 3RU2116-1KC0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1707108 Túlterhelés relé Siemens 3RU2116-1KC0 1 db

Leírás

Túlterhelő relé 9.0 ... 12.5 A motorvédelemmel S00 méret, 10. OSZTÁLY Kontaktor szerelés Főáramkör: rugós terhelés Kiegészítő áramkör: rugós terhelésű kapocs Manual-Automatic-RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen , Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
