Name: Túlterhelés relé Siemens 3RU2126-4AC0 darab 1 db
Brand: Siemens
SKU: 1748381
Availability: BackOrder

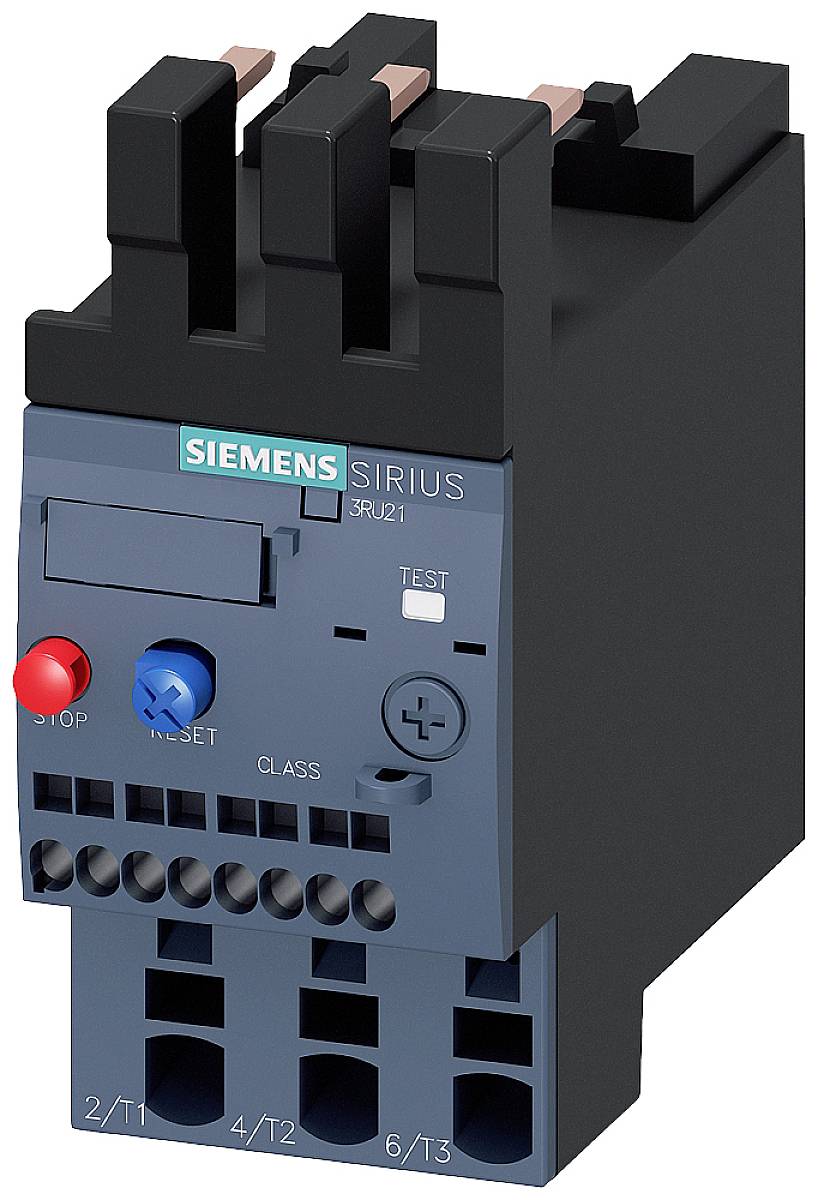

Egy Siemens Sirius márka hőmágneses motorvédő kapcsoló, 3RU21-es modell, piros és kék kezelőgombokkal.

Egy nyitott kapcsolószekrény elektromos alkatrészekkel és huzalozással, szimmetrikusan elrendezve, ipari irányítási rendszerekhez.

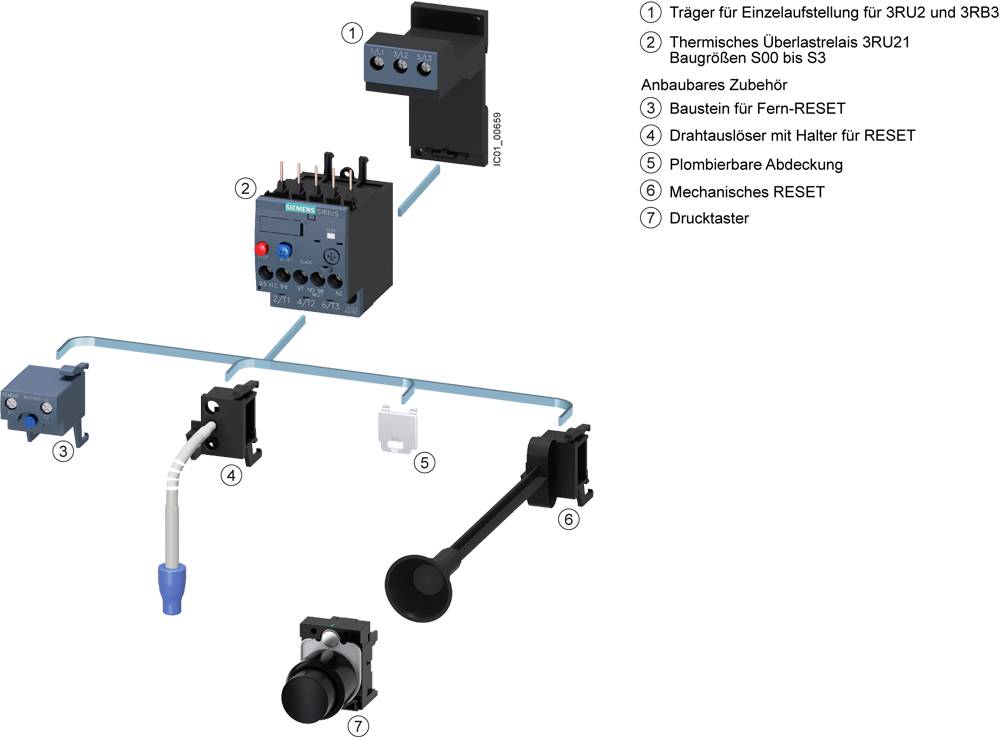

A diagram egy elektromos áramkört mutat a következő komponensekkel: hordozó, túlterhelés-védő relé, távoli RESET, nyomógomb, mechanikus RESET.

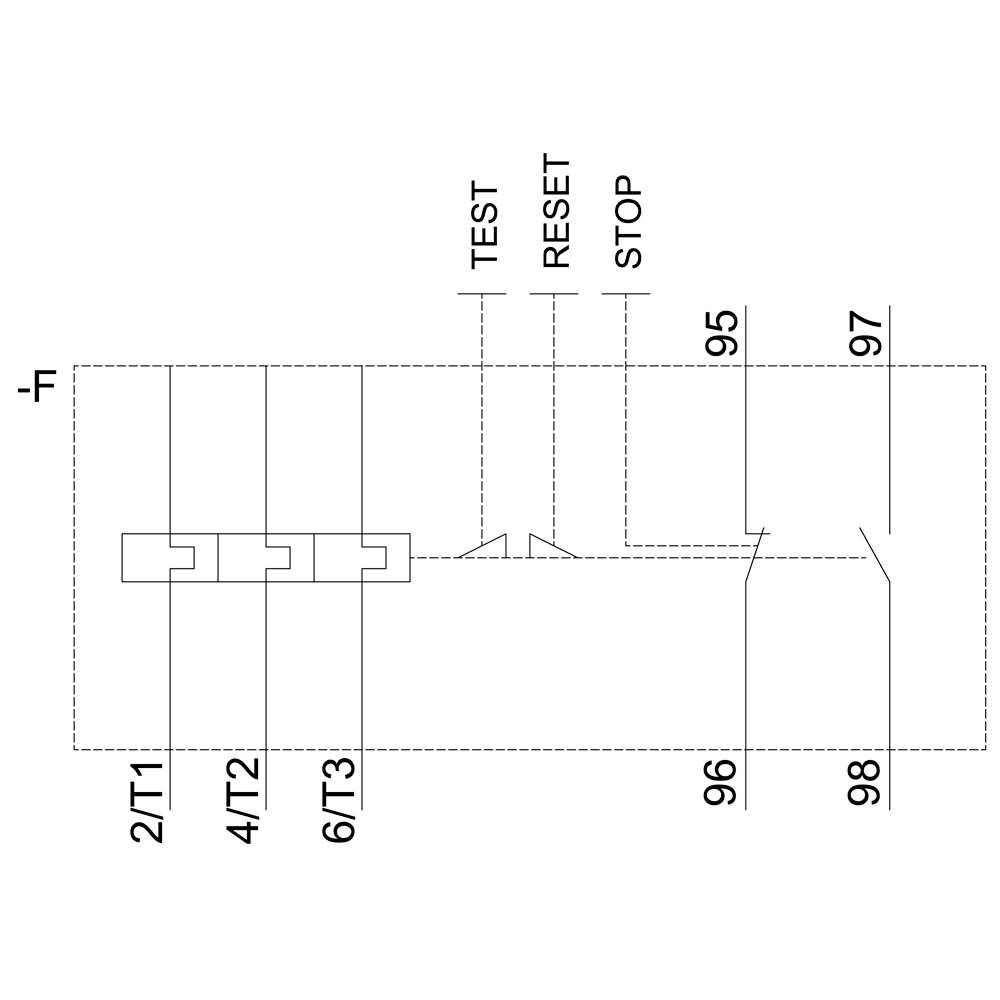

Elektromos kapcsolási rajz feliratozva: 'TESZT', 'ALAPHELYZET', 'STOP', csatlakoztatva a 2/T1, 4/T2, 6/T3 áramkörökhöz.

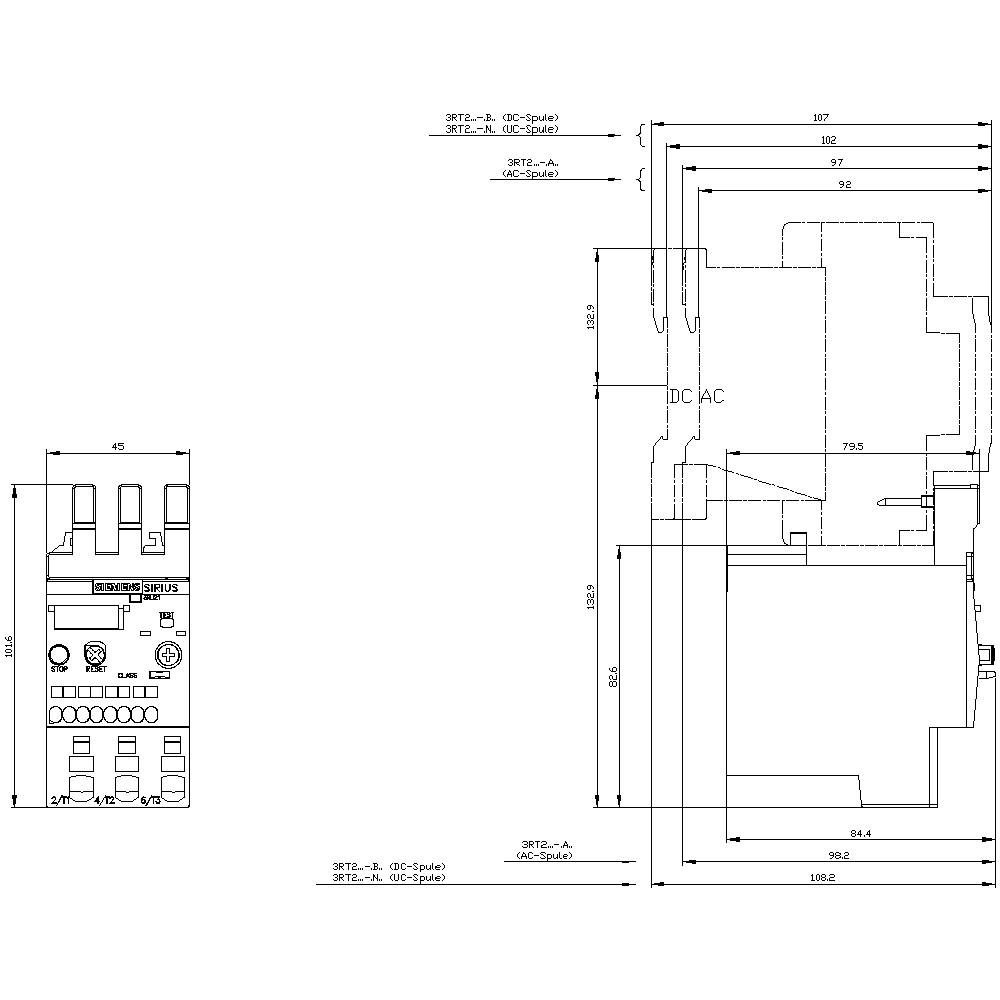

Egy elektromos kapcsolórelé műszaki rajza milliméteres méretekkel. Részletrajz és főnézet bemutatva.

Egy Siemens Sirius kontaktor, amelynek kezelőszervei között STOP, RESET és egy tesztgomb látható, rajta a "3RU21" felirattal.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2126-4AC0

Beépítési méret

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2126-4AC0

Beépítési méret: S0

Funkciók: Túlterhelés

Jellemzők: Automatikus/kézi átkapcsoló

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 11 A

Áram beállítási tartomány (max.): 16 A

Beállítási tartomány (áram): 11 - 16 A

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 102 mm

Mélység: 84 mm

Méret: (Sz x Ma x Mé) 45 x 102 x 84 mm

Tartalom: 1 db

Max. AWG: 8

AWG min.: 18

Névleges áram: 16 A

Max. keresztmetszet, hajlékony: 10 mm²

Merev keresztmetszet (max.): 10 mm²

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1748381 Túlterhelés relé Siemens 3RU2126-4AC0 darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1748381 Túlterhelés relé Siemens 3RU2126-4AC0 darab 1 db

Leírás

Túlterhelés-relé 11 ... 16 A motorvédelemmel S0 méret, 10. osztályú Érintkező-szerelvény Főáramkör: rugós terhelés Kiegészítő áramkör: rugóterhelésű terminál Manuális-automatikus-RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezéssel szemben, túlterhelés vagy fáziskimaradás miatt. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
