Name: Túlterhelés relé Siemens 3RU2126-4DB1 1 db
Brand: Siemens
SKU: 1744122
Availability: BackOrder

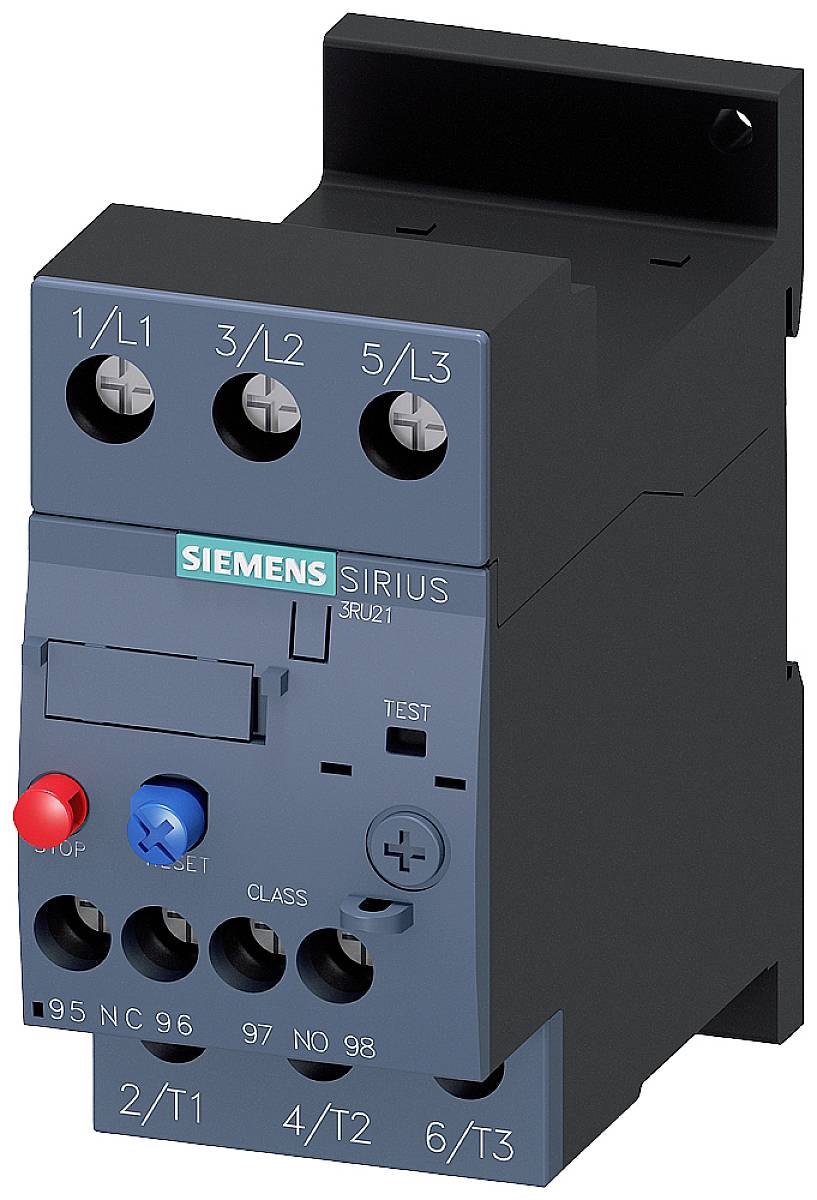

Egy Siemens SIRIUS túlterhelés-védelmi relé, 3RU21-es modell, csatlakozókkal és gombokkal az elektromos áramkörök vezérléséhez és beállításához.

'Nyitott elektromos elosztószekrény rendezett belső elrendezéssel, amely különböző elektromos komponenseket és vezérlőtechnikai kábeleket mutat.'

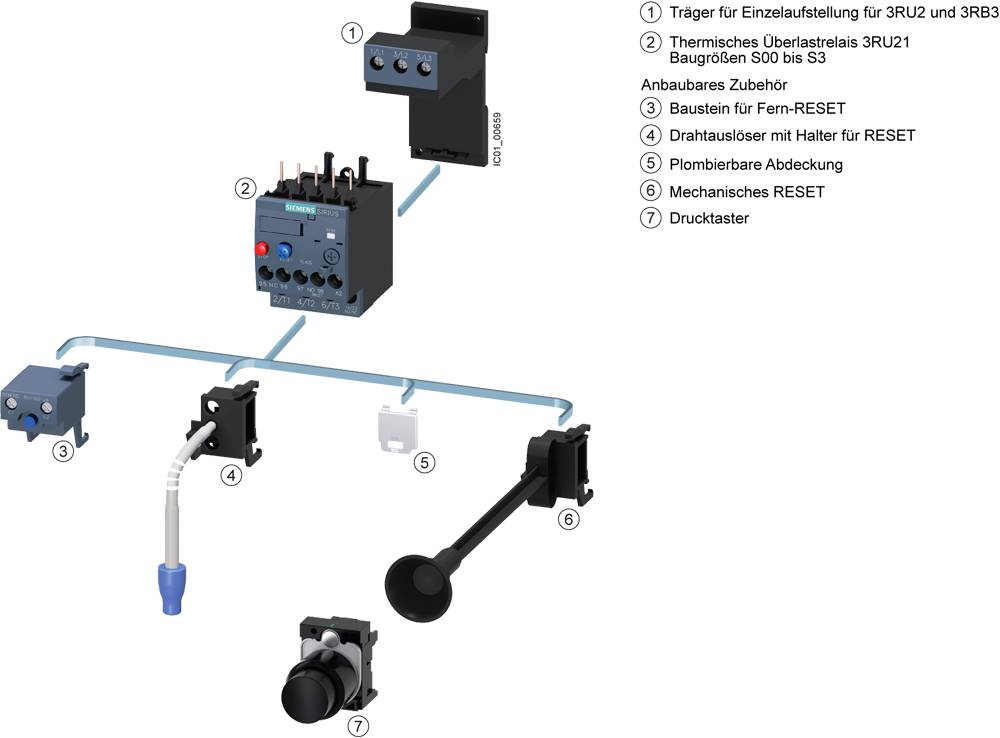

Komplex diagram mutat egy elektromos vezérlőegységet tartozékokkal, mint például a visszaállító egység, burkolat és nyomógomb. A különböző komponensek számozva és leírva vannak.

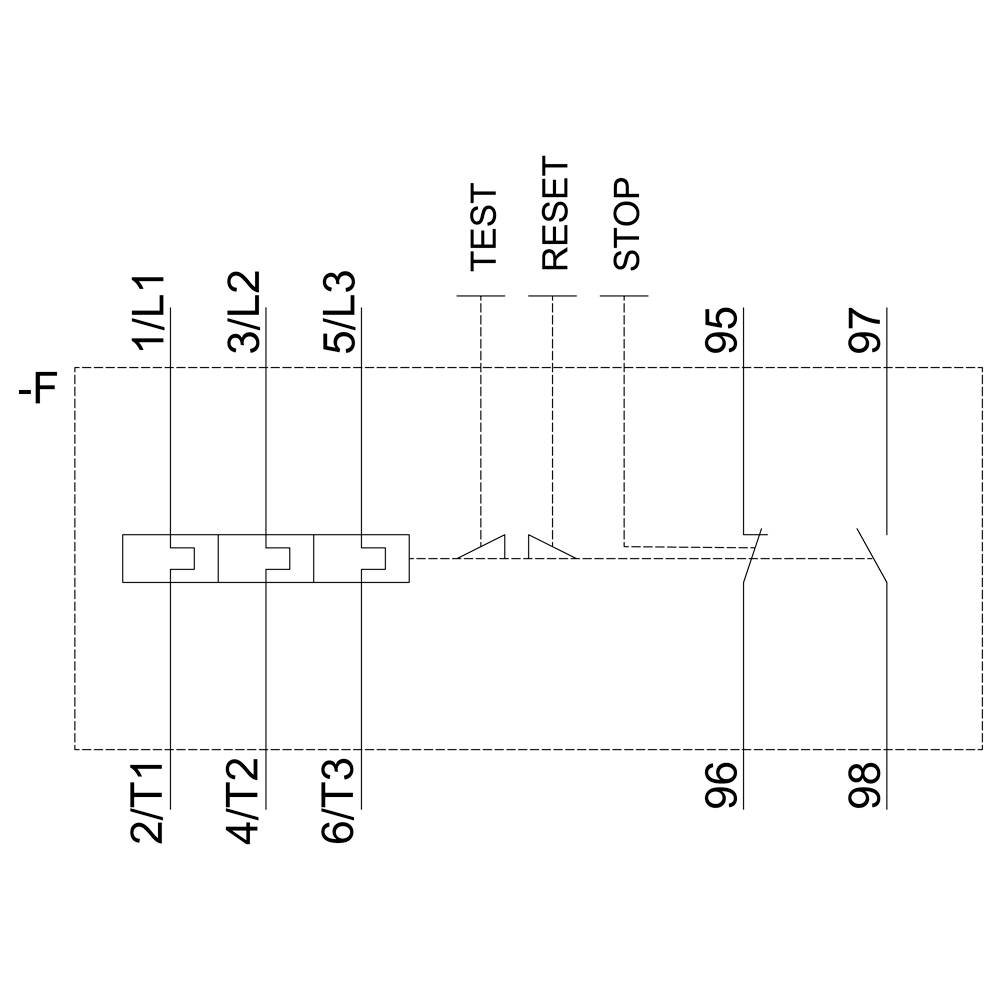

A villamos kapcsolási rajz vázlata hat csatlakozókapoccsal (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) és kapcsolókkal (Teszt, Visszaállítás, Stop).

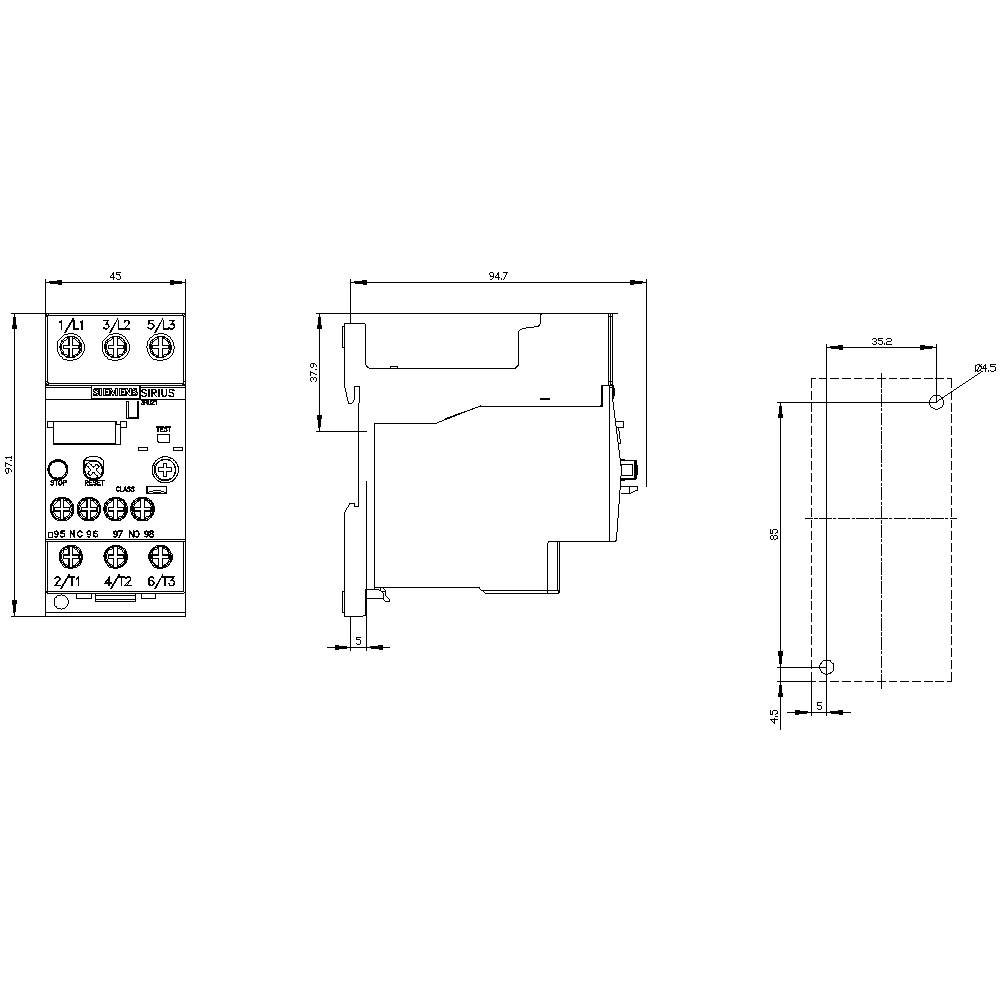

Egy elektronikus eszköz műszaki rajza elölnézettel, oldalnézettel és felülnézettel. Méretek milliméterben megadva.

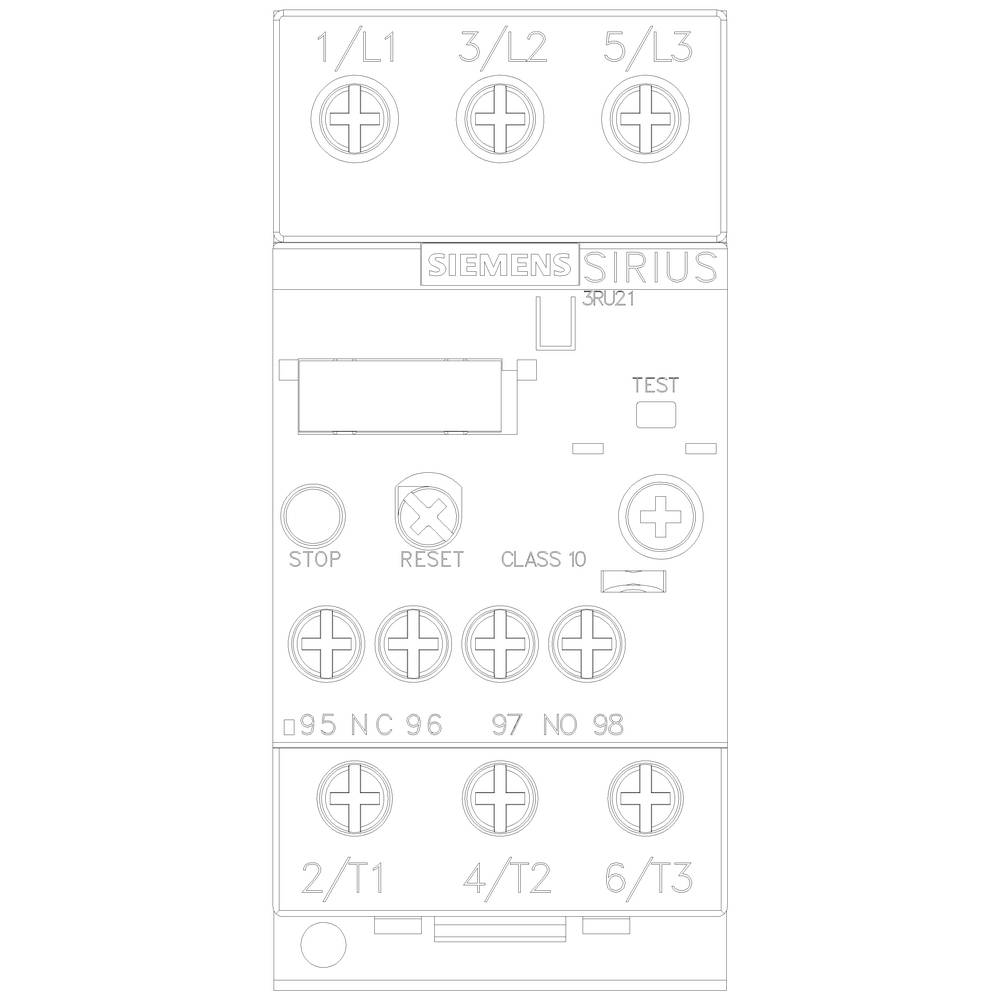

'Siemens SIRIUS kontaktor. Érintkezők és csatlakozók feliratozva: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Gombok: STOP, RESET, TESZT.'

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Fáziskiesés

Túlterhelés

Gyártói szám

3RU2126-4DB1

Beépítési méret

Üzemi feszültség

690 V

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (49 990 Ft / Darab)

49 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2126-4DB1

Beépítési méret: S0

Funkciók: Fáziskiesés
Túlterhelés

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 20 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 20 - 25 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 97 mm

Mélység: 95 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 95 mm

Tartalom: 1 db

Max. AWG: 8

AWG min.: 16

Névleges áram: 25 A

Max. keresztmetszet, hajlékony: 10 mm²

Merev keresztmetszet (max.): 10 mm²

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744122 Túlterhelés relé Siemens 3RU2126-4DB1 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744122 Túlterhelés relé Siemens 3RU2126-4DB1 1 db

Leírás

20 ... 25 A túlterhelés relé a motorvédelem számára S0 méret, 10. OSZTÁLY Egyedi telepítés Főáramkör: csavar Segédáramkör: csavar kézi automata RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
