Name: Túlterhelés relé Siemens 3RU2126-4PB1 darab 1 db
Brand: Siemens
SKU: 1702268
Availability: BackOrder

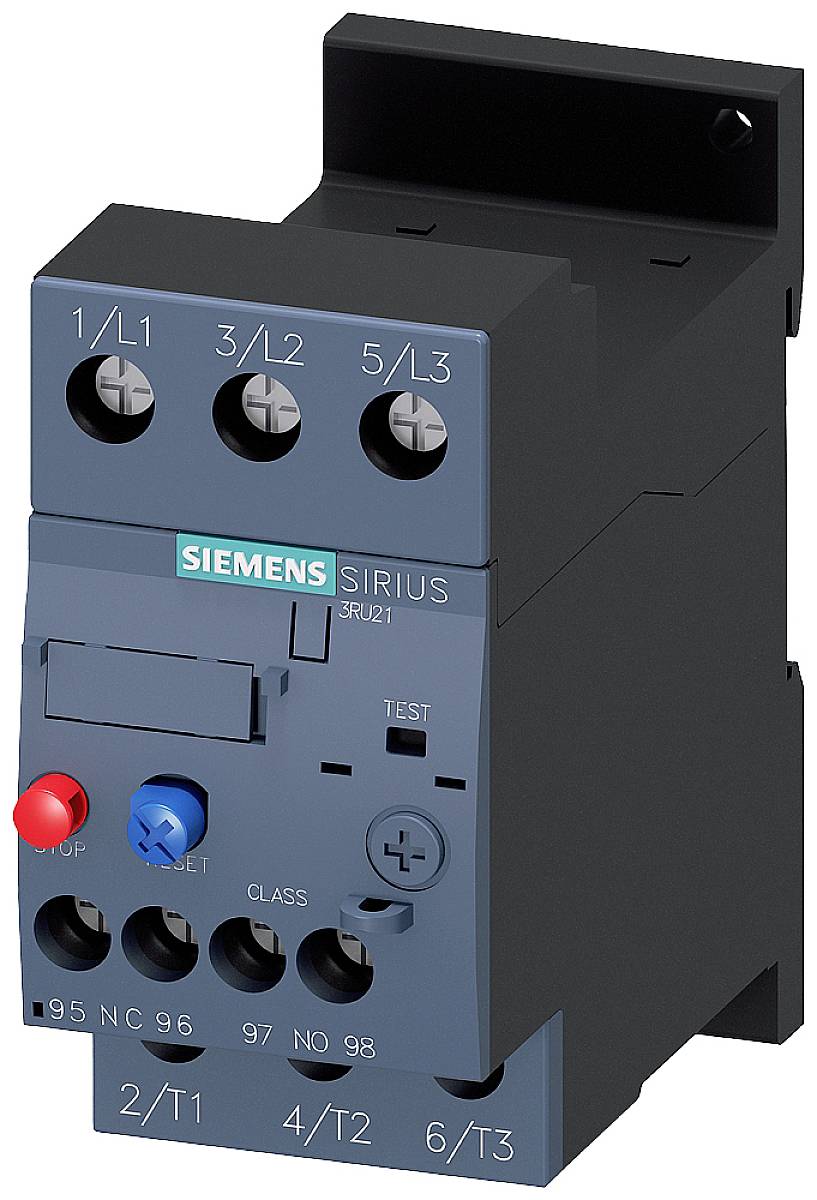

Siemens Sirius 3RU21 típusú elektromos kapcsolórelé kék és piros kezelőgombokkal, több csatlakozó kapoccsal.

Egy nyitott elosztószekrény több sorban elrendezett elektromos kapcsolási komponensekkel, kábelekkel és kapcsolókészülékekkel, szimmetrikus elrendezésben.

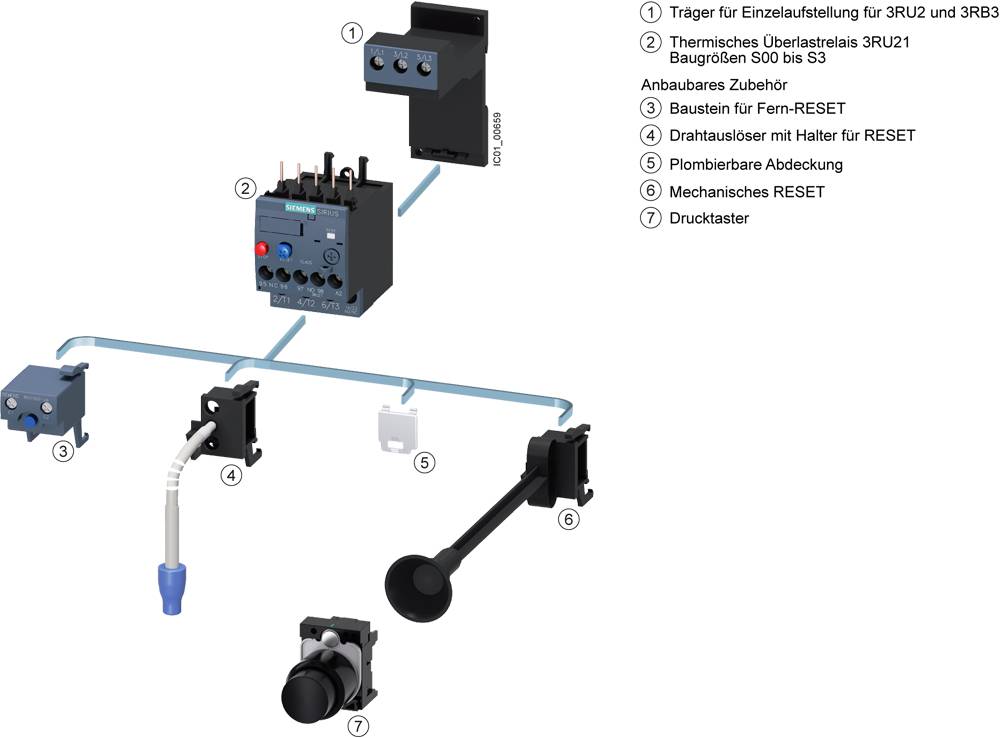

Egy elektromos kapcsolórendszer illusztrációja, amelynek komponensei 1-től 7-ig vannak számozva. Tartalmaz hordozókat, túlterhelés-kioldókat és visszaállító mechanizmusokat.

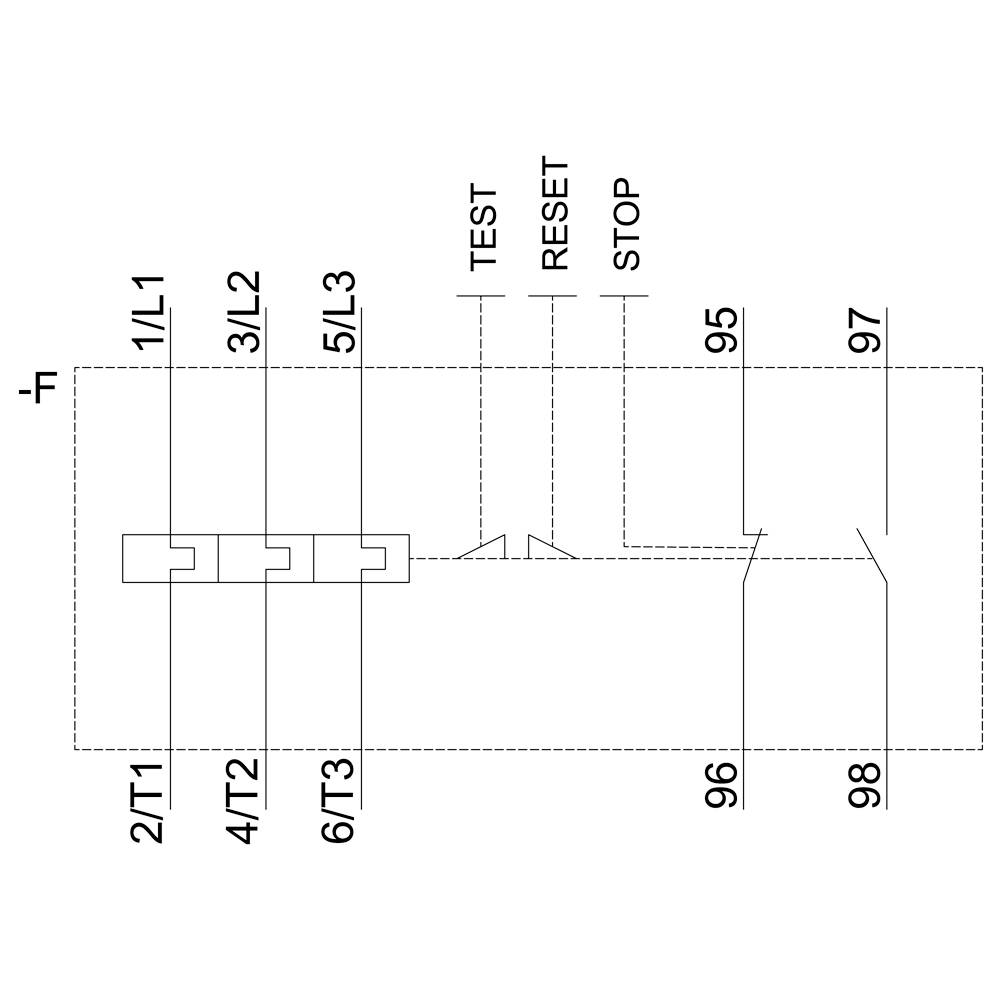

Kapcsolási rajz mutatja a csatlakozókat: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Felül: TESZT, VISSZAÁLLÍTÁS, STOP. Elektromos kapcsolási diagram.

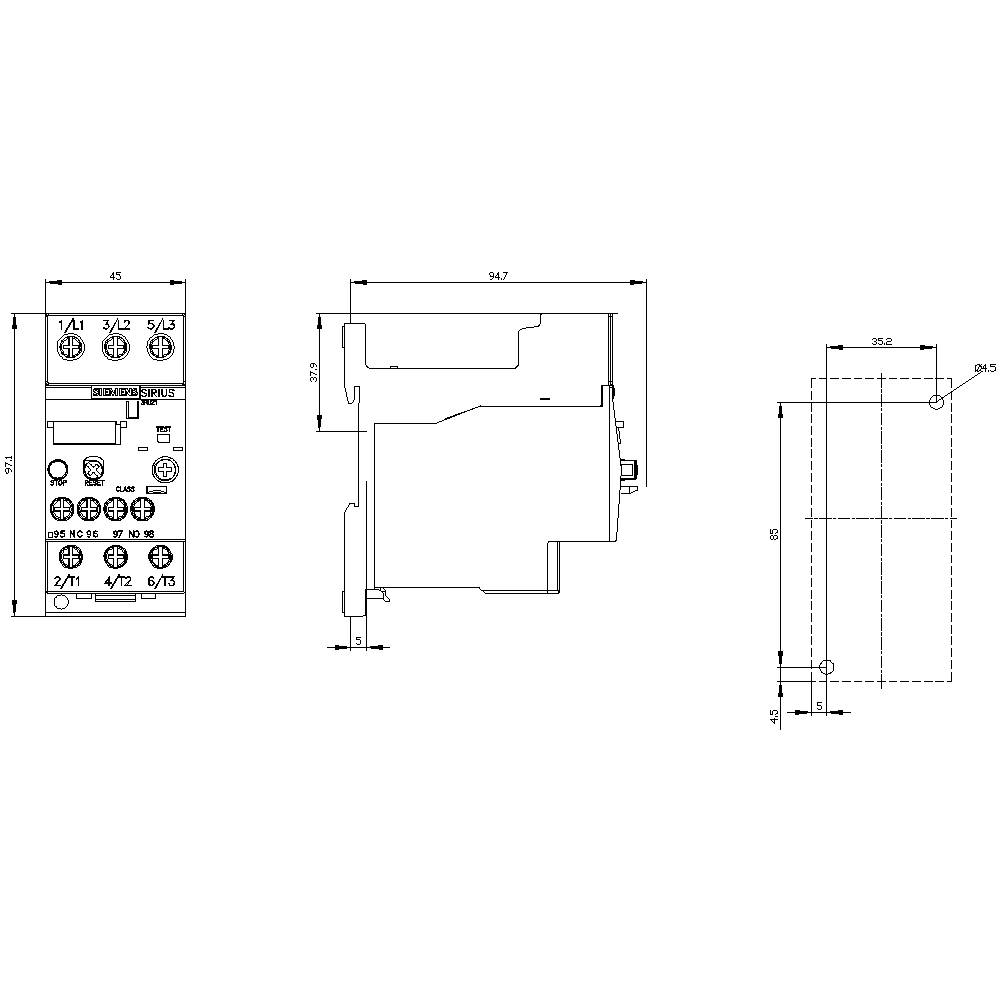

Egy készülék műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással, méretegységek és telepítési csatlakozási pontok feltüntetésével.

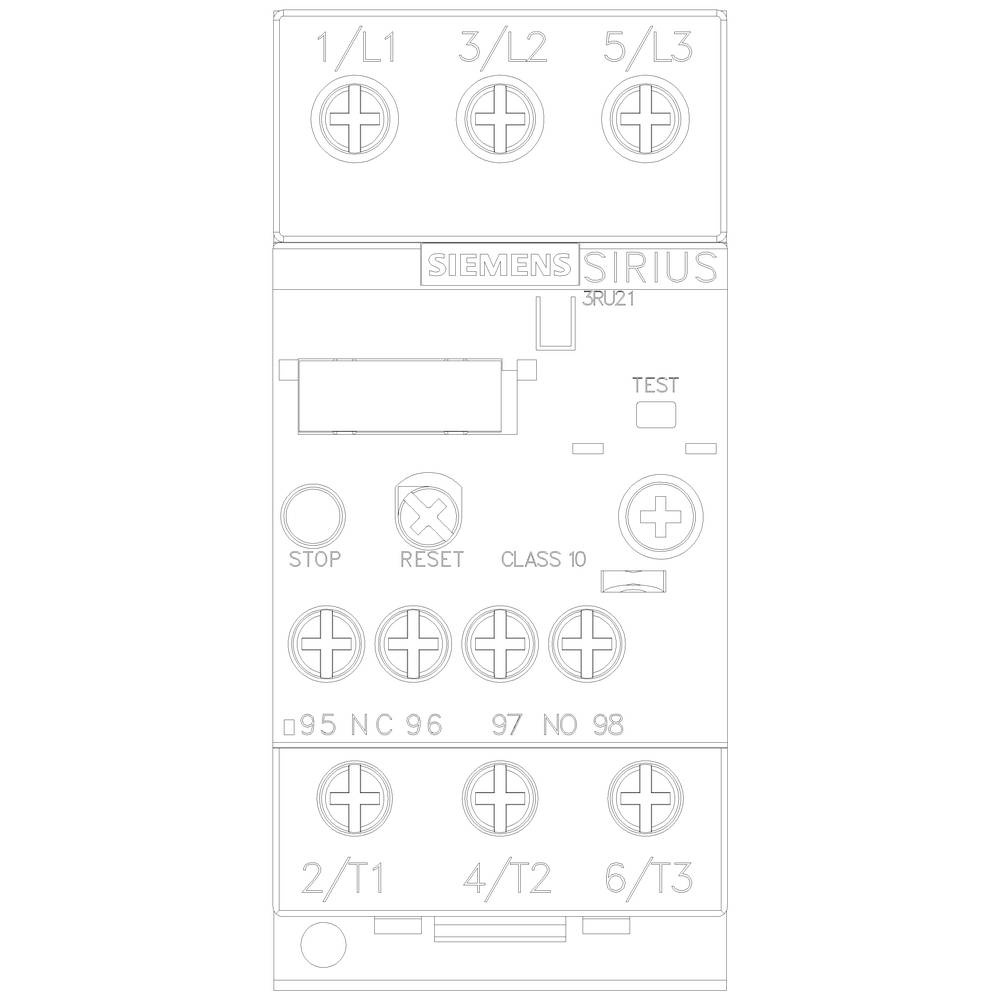

Egy Siemens Sirius 3RU21 túlterhelés-védelmi relé képe. Mutatja a 1/L1, 3/L2, 5/L3 csatlakozókat, a 'Stop', 'Reset', teszt gombokat és egyebeket.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2126-4PB1

Beépítési méret

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (55 990 Ft / Darab)

55 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2126-4PB1

Beépítési méret: S0

Funkciók: Túlterhelés

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 30 A

Áram beállítási tartomány (max.): 36 A

Beállítási tartomány (áram): 30 - 36 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 97 mm

Mélység: 95 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 95 mm

Tartalom: 1 db

Max. AWG: 8

AWG min.: 16

Névleges áram: 36 A

Max. keresztmetszet, hajlékony: 10 mm²

Merev keresztmetszet (max.): 10 mm²

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1702268 Túlterhelés relé Siemens 3RU2126-4PB1 darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702268 Túlterhelés relé Siemens 3RU2126-4PB1 darab 1 db

Leírás

Túlterhelés-relé 30 ... 36 A motorvédelemhez S0 méret, 10. OSZTÁLY Egyedi telepítés Főáramkör: csavar Segédáramkör: csavar kézi automata RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezéssel a túlzott feszültség vagy feszültség meghibásodása miatt megengedhetetlenül magas fűtéssel szemben. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
