Name: Túlterhelés relé Siemens 3RU2136-4ED1 1 db
Brand: Siemens
SKU: 1744896
Availability: BackOrder

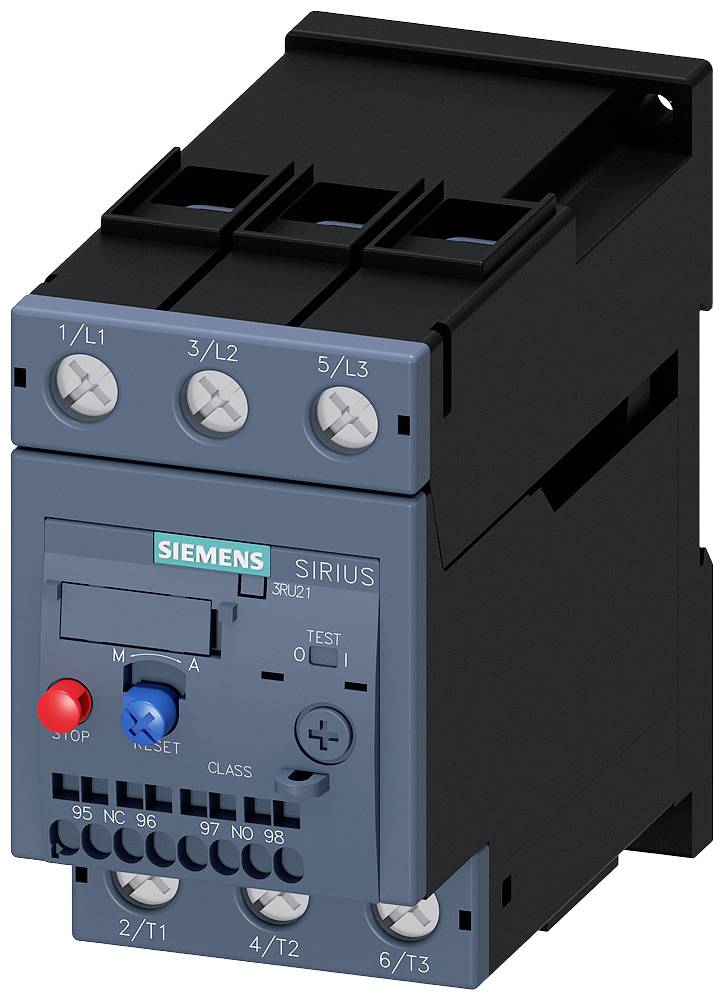

Egy kék Siemens-kontaktor, Sirius 3RU21 típus, felső és alsó oldali csatlakozásokkal.

Egy nyitott elosztószekrény több sorban elhelyezett vezetékekkel, biztosítékokkal és elektronikai alkatrészekkel.

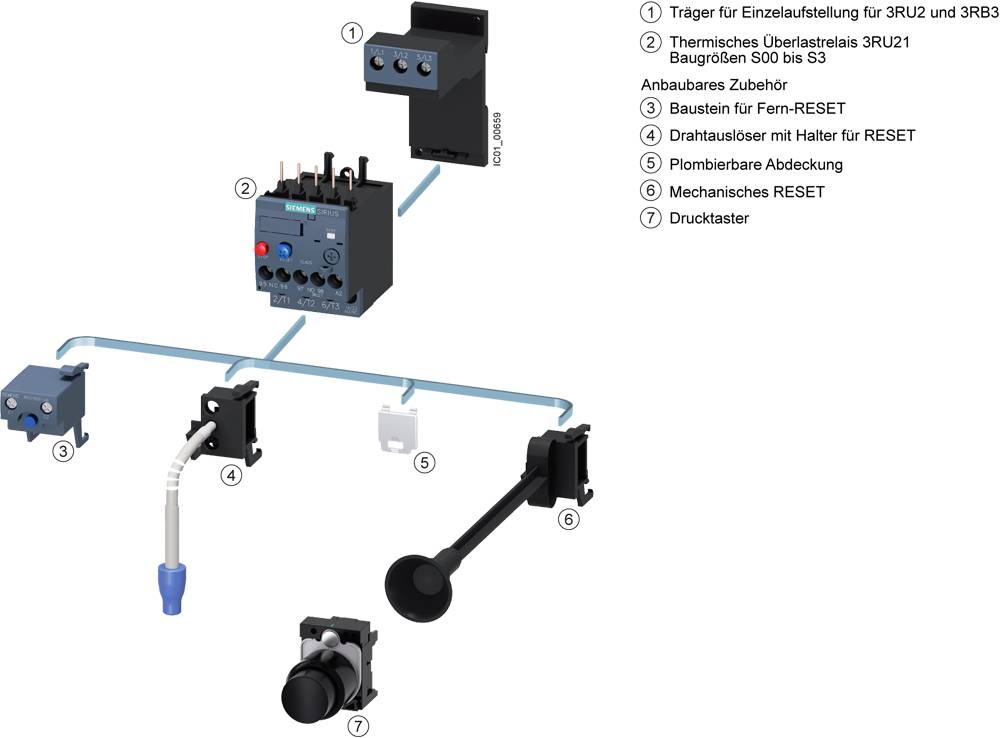

Áttekintés az elektromos telepítési komponensekről: hordozók, kioldók, modulok és kapcsolók; számozva és vezetékekkel összekötve.

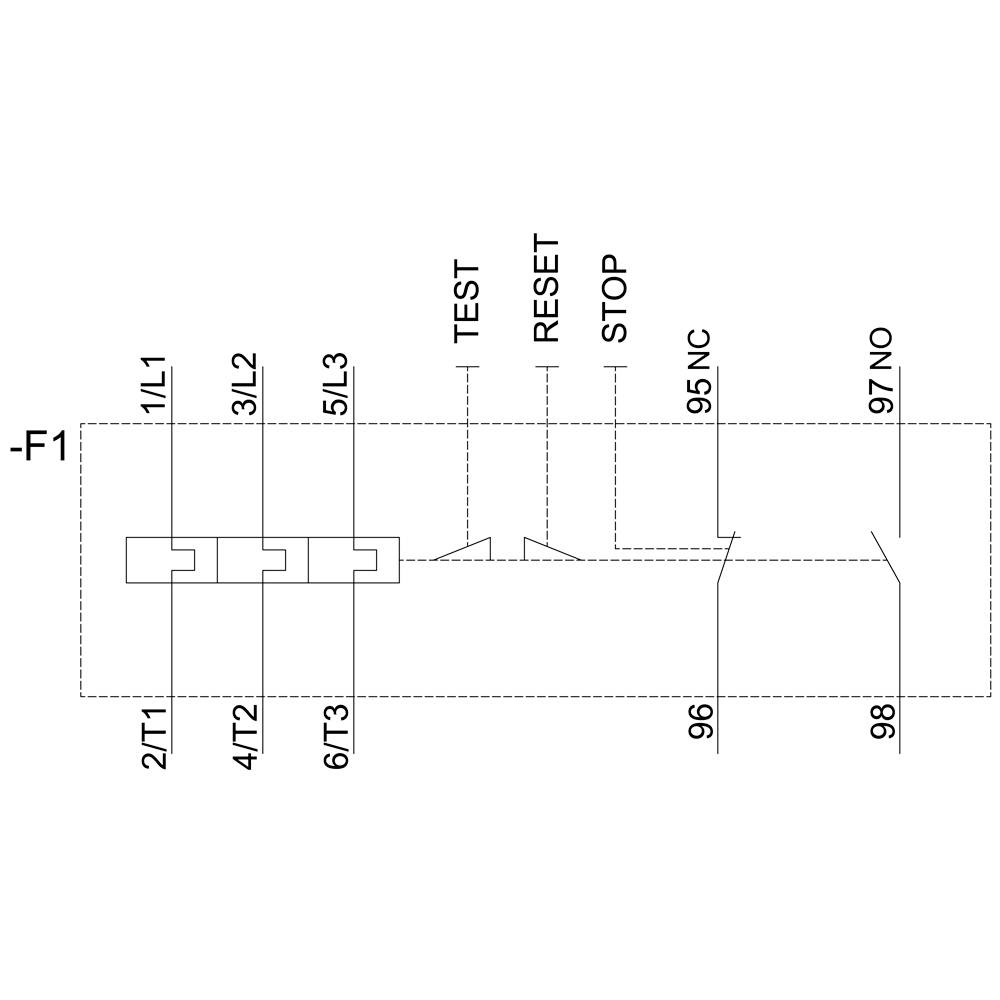

Egy elektromos vezérlés elvi kapcsolási rajza jelölt csatlakozókkal: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TESZT, RESET, STOP, 95NC, 97NO, 96, 98.

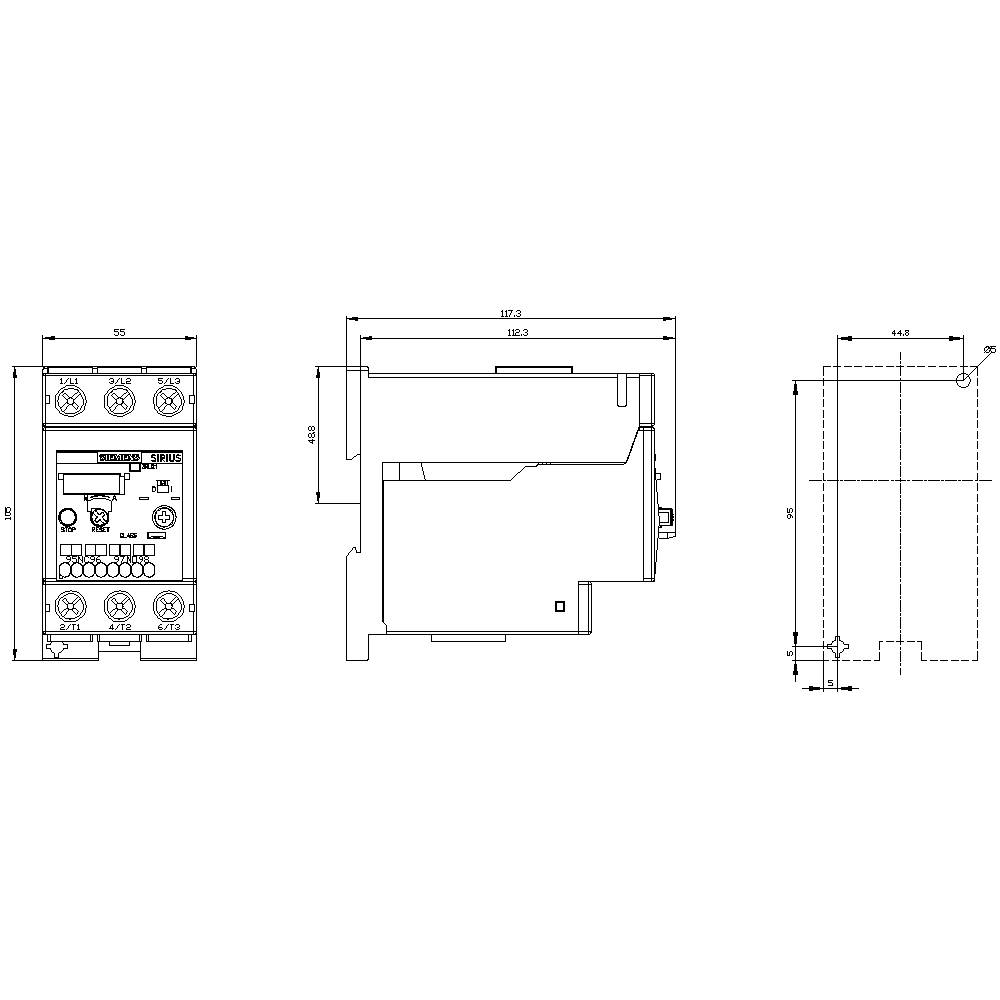

Műszaki rajz egy elektronikus eszközről, méretezve milliméterben, három nézetben: elölnézet, oldalnézet és felülnézet.

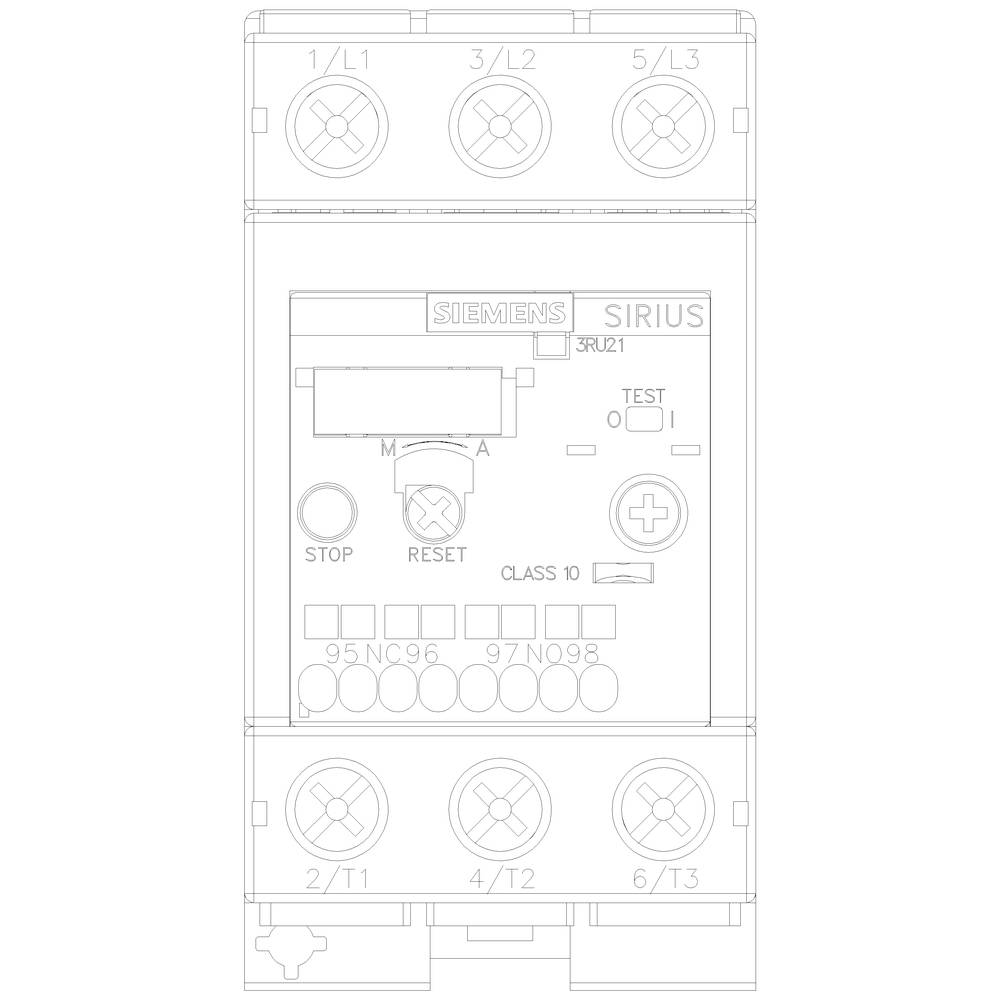

Egy Siemens Sirius elektromos készülék, amely motor vezérlésére és védelmére szolgáló kezelőelemekkel rendelkezik. Főbb jellemzői: tesztgomb, visszaállítás, jelzőlámpák.

1/6

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2136-4ED1

Beépítési méret

Jellemzők

Automatikus/kézi átkapcsoló

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 12. [Cs.]

Szám

Összesen (64 990 Ft / Darab)

76 990 Ft

-16 %

64 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2136-4ED1

Beépítési méret: S2

Funkciók: Túlterhelés

Jellemzők: Automatikus/kézi átkapcsoló

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 22 A

Áram beállítási tartomány (max.): 32 A

Beállítási tartomány (áram): 22 - 32 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 55 mm

Magasság: 105 mm

Mélység: 117 mm

Méret: (Sz x Ma x Mé) 55 x 105 x 117 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 18

Névleges áram: 32 A

Max. keresztmetszet, hajlékony: 35 mm²

Merev keresztmetszet (max.): 10 mm²

Min. hajlékony keresztmetszet: 1 mm²

Merev átmérő (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744896 Túlterhelés relé Siemens 3RU2136-4ED1 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744896 Túlterhelés relé Siemens 3RU2136-4ED1 1 db

Leírás

22 ... 32 A túlterhelés-relé a motorvédelem számára S2 méret, 10. OSZTÁLY Egyedi telepítés Főáramkör: csavar Segédáramkör: rugós terhelés Kézzel működtetett automatikus RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
