Name: Túlterhelés relé Siemens 3RU2146-4HB0 1 db
Brand: Siemens
SKU: 1749846
Availability: BackOrder

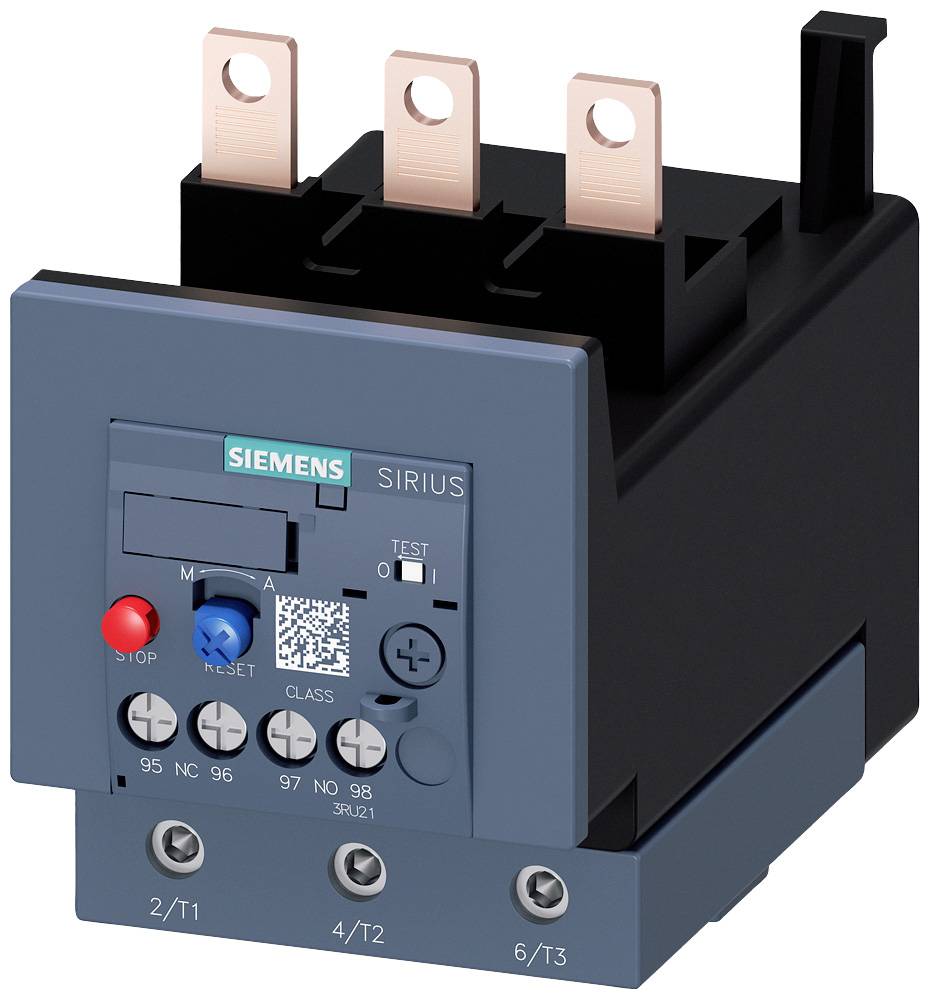

Egy Siemens SIRIUS védelmi relé kezelőgombokkal és csatlakozó kapcsokkal. Alkalmas vezérlési és védelmi alkalmazásokra elektromos berendezésekben.

Egy nyitott elosztószekrény több elektromos komponenst, huzalozást és biztosítékot mutat, amelyek polcokon rendszerezve vannak.

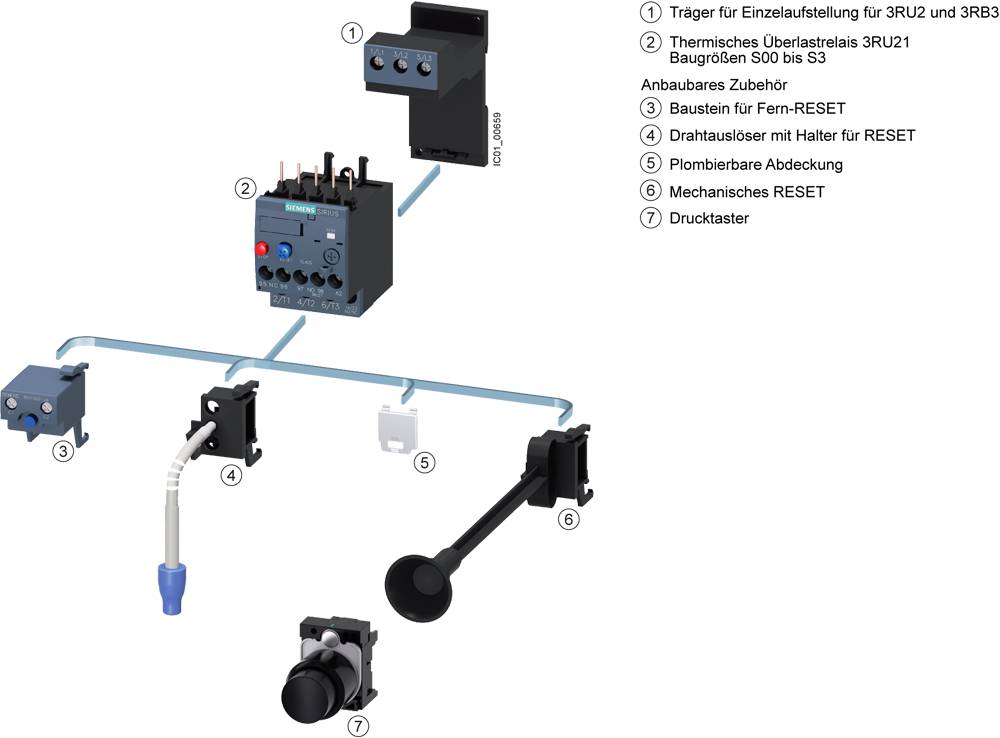

Egy túlterhelési relé komponenseinek kapcsolási rajzának ábrázolása, beleértve a visszaállító gombokat, a termikus túlterhelési relét és a tartozékokat.

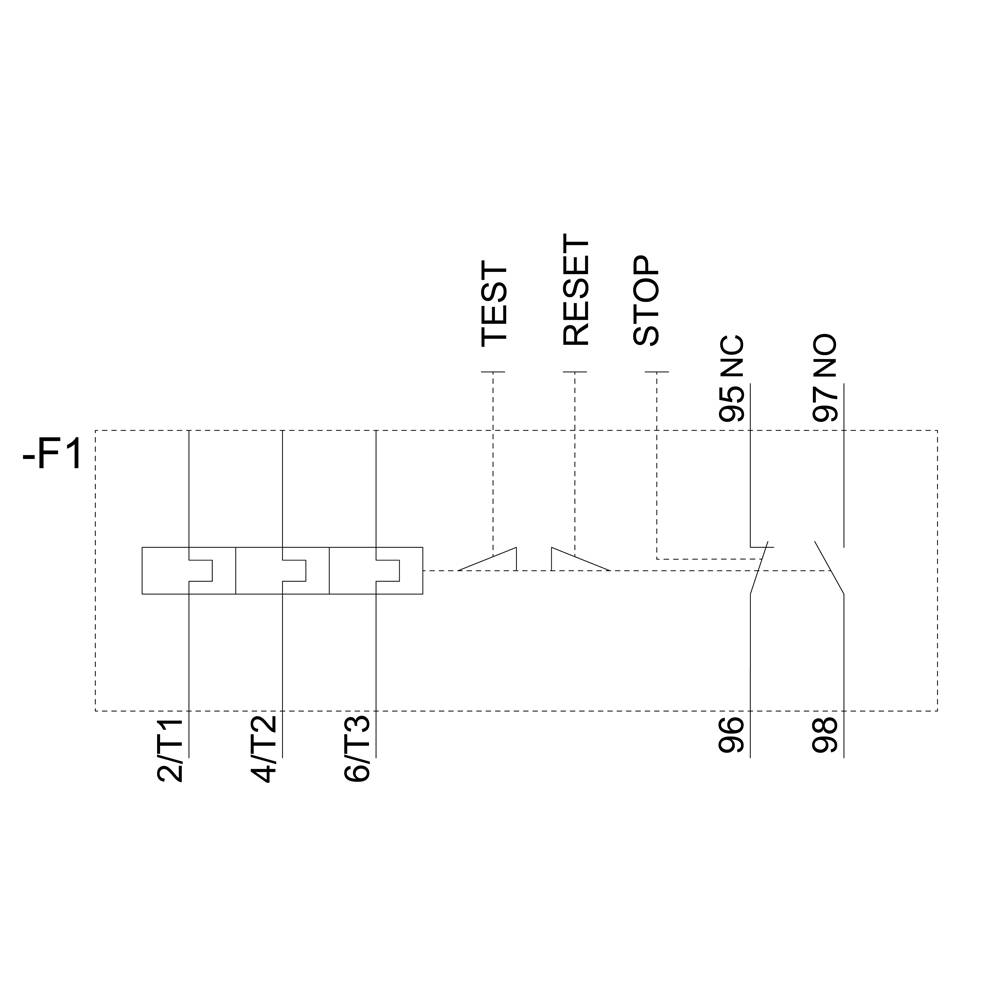

Az 'F1' kapcsolási rajz csatlakozókat mutat a következő megjelölésekkel: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 és 98.

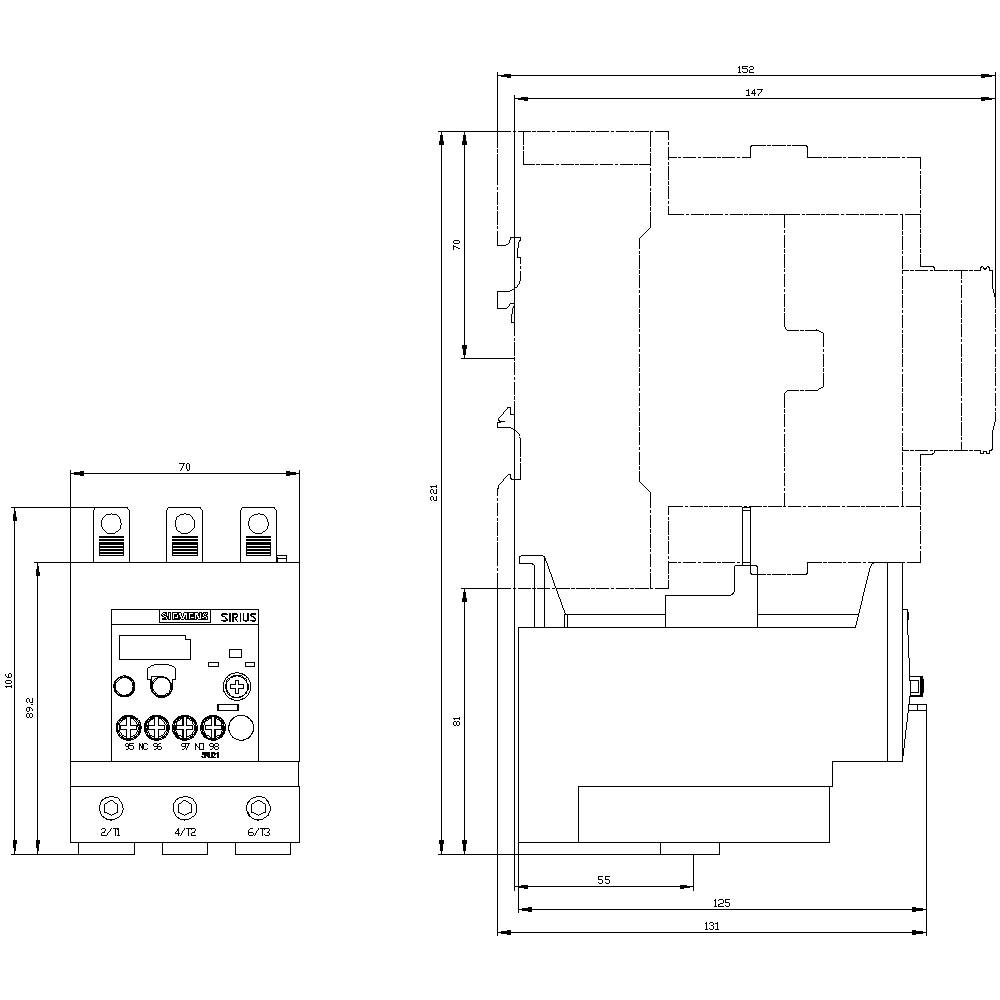

Elektronikus eszköz műszaki rajza elölnézeti és oldalnézeti ábrázolással, méretezve milliméterben, több gombbal ellátva.

1/5

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2146-4HB0

Beépítési méret

Jellemzők

Automatikus/kézi átkapcsoló

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

Szám

Összesen (59 990 Ft / Darab)

59 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2146-4HB0

Beépítési méret: S3

Funkciók: Túlterhelés

Jellemzők: Automatikus/kézi átkapcsoló

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 36 A

Áram beállítási tartomány (max.): 50 A

Beállítási tartomány (áram): 36 - 50 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 70 mm

Magasság: 105 mm

Mélység: 125 mm

Méret: (Sz x Ma x Mé) 70 x 105 x 125 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 10

Névleges áram: 50 A

Max. keresztmetszet, hajlékony: 50 mm²

Min. hajlékony keresztmetszet: 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1749846 Túlterhelés relé Siemens 3RU2146-4HB0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1749846 Túlterhelés relé Siemens 3RU2146-4HB0 1 db

Leírás

Túlterhelés-relé 36 ... 50 A motorvédelemmel S3 méret, 10. osztály Érintkezők szerelése Főáramkör: csavar Kiegészítő áramkör: csavar kézi automata RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
