Name: Túlterhelés relé Siemens 3RU2146-4KB0 1 db
Brand: Siemens
SKU: 1745436
Availability: BackOrder

Egy kapcsoló három réz csatlakozóval és több vezérlőelemmel az elülső oldalán, köztük nyomógombok és egy QR-kód.

Egy nyitott szerverszekrény több polccal, amely különböző elektronikai komponenseket és kábelezéseket tartalmaz, fehér háttér előtt.

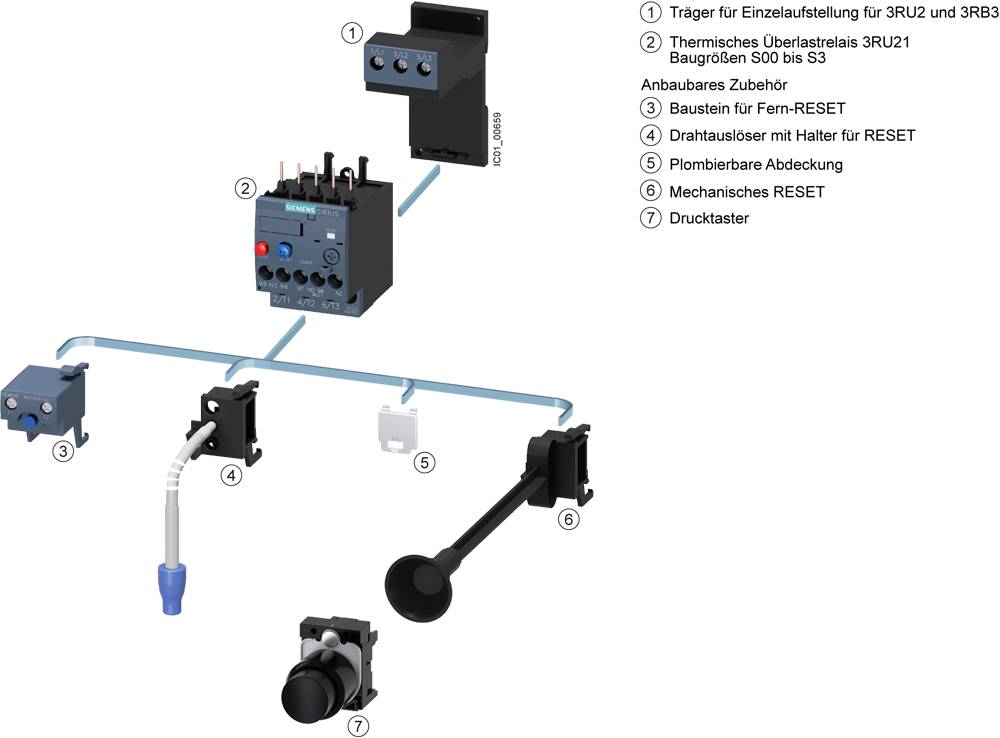

Egy kapcsolási rajz a kapcsolókészülék komponenseit mutatja számjelöléssel: tartóelemek, hőmérsékleti túlterhelés relé, visszaállítási opciók és kezelőgombok.

A kapcsolási rajz az -F1 kapcsolót mutatja a következő érintkezőkkel: 2/T1, 4/T2, 6/T3, TESZT, RESET, STOP. Érintkezőpozíciók: 95 NC, 96, 97 NO, 98.

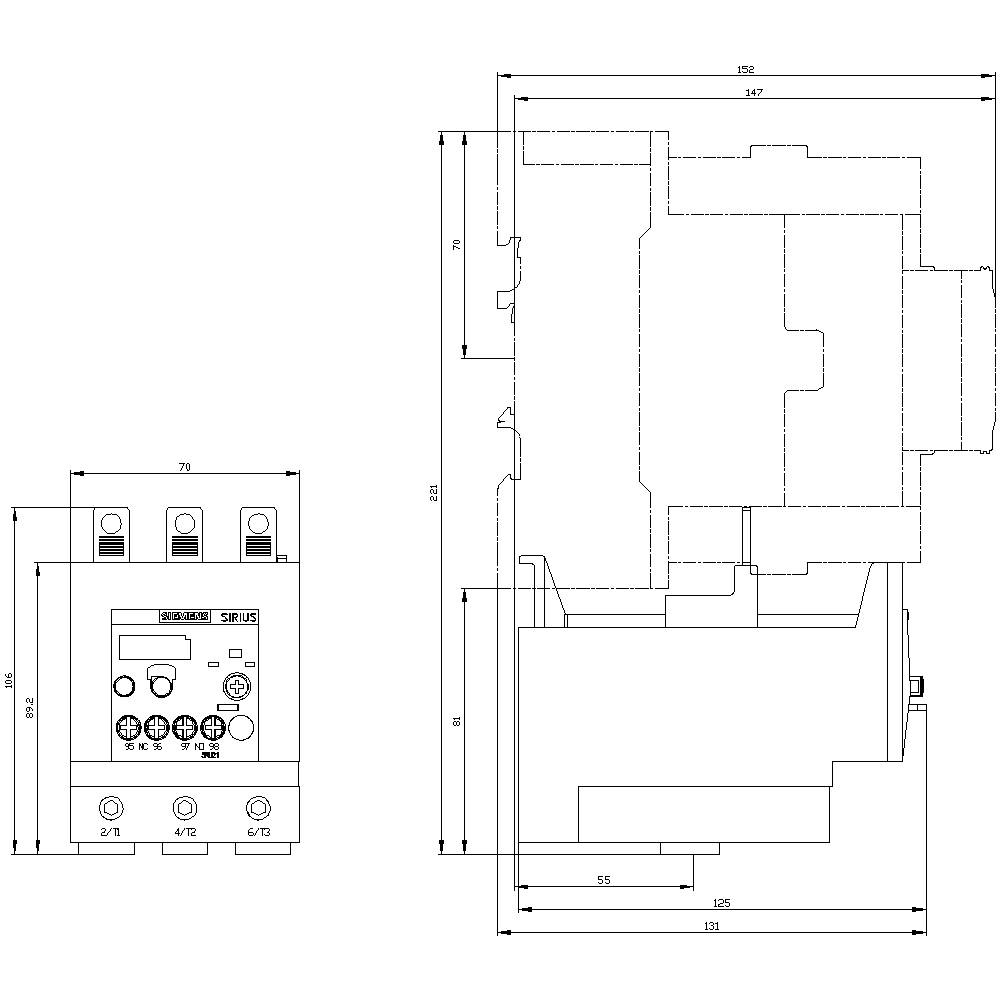

Egy eszköz műszaki rajza méretjelöléssel, amely elölnézetet és oldalnézetet mutat; a hangsúly a kezelőfelületen és a szerkezeti részleteken van.

1/5

Hasonló kivitel

Termék típus

Túlterhelés relé

Funkciók

Túlterhelés

Gyártói szám

3RU2146-4KB0

Beépítési méret

Jellemzők

Tesztgombbal

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (61 990 Ft / Darab)

61 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Túlterhelés relé

Gyártói szám: 3RU2146-4KB0

Beépítési méret: S3

Funkciók: Túlterhelés

Jellemzők: Tesztgombbal

Üzemi feszültség: 690 V

Beállítási tartomány, áram (min.): 57 A

Áram beállítási tartomány (max.): 75 A

Beállítási tartomány (áram): 57 - 75 A

Csatlakozó: Csavaros csatlakozó

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 70 mm

Magasság: 105 mm

Mélység: 125 mm

Méret: (Sz x Ma x Mé) 70 x 105 x 125 mm

Tartalom: 1 db

Max. AWG: 1

AWG min.: 10

Névleges áram: 75 A

Max. keresztmetszet, hajlékony: 50 mm²

Min. hajlékony keresztmetszet: 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745436 Túlterhelés relé Siemens 3RU2146-4KB0 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745436 Túlterhelés relé Siemens 3RU2146-4KB0 1 db

Leírás

Túlterhelés-relé 57 ... 75 A motorvédelemmel S3 méret, CLASS 10 Érintkező-szerelés Főáramkör: csavar Segédáramkör: csavar kézi automata RESET SIRIUS 3RU2 termikus túlterhelés relé a fogyasztók áramfüggő védelmére, normál üzembe helyezés esetén a túlmelegedés vagy fáziskimaradás miatti meg nem engedett magas fűtés ellen. Ez a sorozat különösen rugalmas és költséghatékony. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre áll a túlterhelés felszabadításának különböző beállítási tartományaival. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozásokhoz, valamint önálló telepítéshez. A tartozékok minden mérethez S00-S3. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
