Uni-T UTG9504T Hálózatról működő függvénygenerátor 500 MHz (max) 4 csatornás Tetszőleges, Rámpa, Pulzus, Színusz, Zaj, N
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Összesen (2 578 990 Ft / Darab)
2 578 990 Ft
ÁFÁ-val
Már csak 2 db érhető el
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
UNI-T UTG9504T tetszőleges függvénygenerátor 500MHz 4 csatornás 2,5GSa/S 64Mpts10,1 hüvelykes TFT LCD
- - Max. Kimeneti frekvencia: 500 MHz
- - Mintavételi sebesség: 2,5 GSa/s
- - Függőleges felbontás: CH3 és CH4: 16 bit, CH1 és CH2: 14 bit
- - Csatornák: 4
- - Tetszőleges hullámforma hossza: 64 Mpts
- - Kijelző: 10,1 hüvelykes TFT LCD
Műszaki adatok
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
500 MHz (max)
- Kimeneti jelformák
Tetszőleges
Rámpa
Pulzus
Színusz
Zaj
Négyszög
- Kijelző
Érintőképernyő
Gyári standard (tanúsítvány nélkül)
- Méret
(Sz x Ma) 220 mm x 350 mm
- Súly
5 kg
- Csatornák száma
4 csatornás
- Frekvencia (max.)
500 MHz
- Jellemzők
frekvencia számlálóval
Moduláció
- Szélesség
220 mm
- Magasság
350 mm
- Csatlakozók
UART
I²C
- Tápellátás
Hálózatról működik
- Gyártói szám
UTG9504T
Dokumentumok és letöltések
Adatlap
Adatlap 3400012 Uni-T UTG9504T Hálózatról működő függvénygenerátor 500 MHz (max) 4 csatornás Tetszőleges, Rámpa, Pulzus, Színusz, Zaj, N
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3400012 Uni-T UTG9504T Hálózatról működő függvénygenerátor 500 MHz (max) 4 csatornás Tetszőleges, Rámpa, Pulzus, Színusz, Zaj, N
Kezelési- és biztonsági utasítások 3400012 Uni-T UTG9504T Hálózatról működő függvénygenerátor 500 MHz (max) 4 csatornás Tetszőleges, Rámpa, Pulzus, Színusz, Zaj, N
Kezelési- és biztonsági utasítások 3400012 Uni-T UTG9504T Hálózatról működő függvénygenerátor 500 MHz (max) 4 csatornás Tetszőleges, Rámpa, Pulzus, Színusz, Zaj, N
Leírás

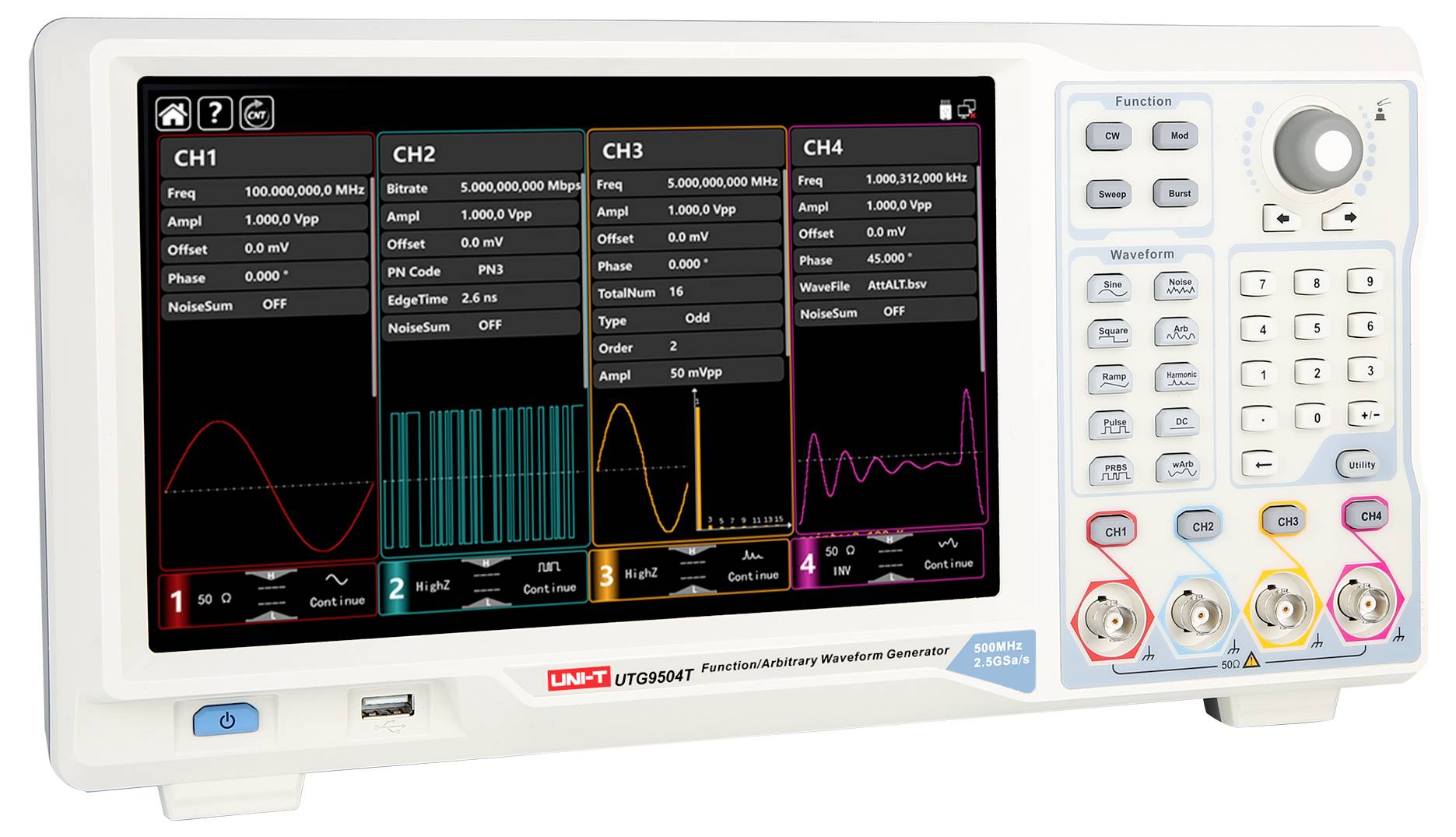

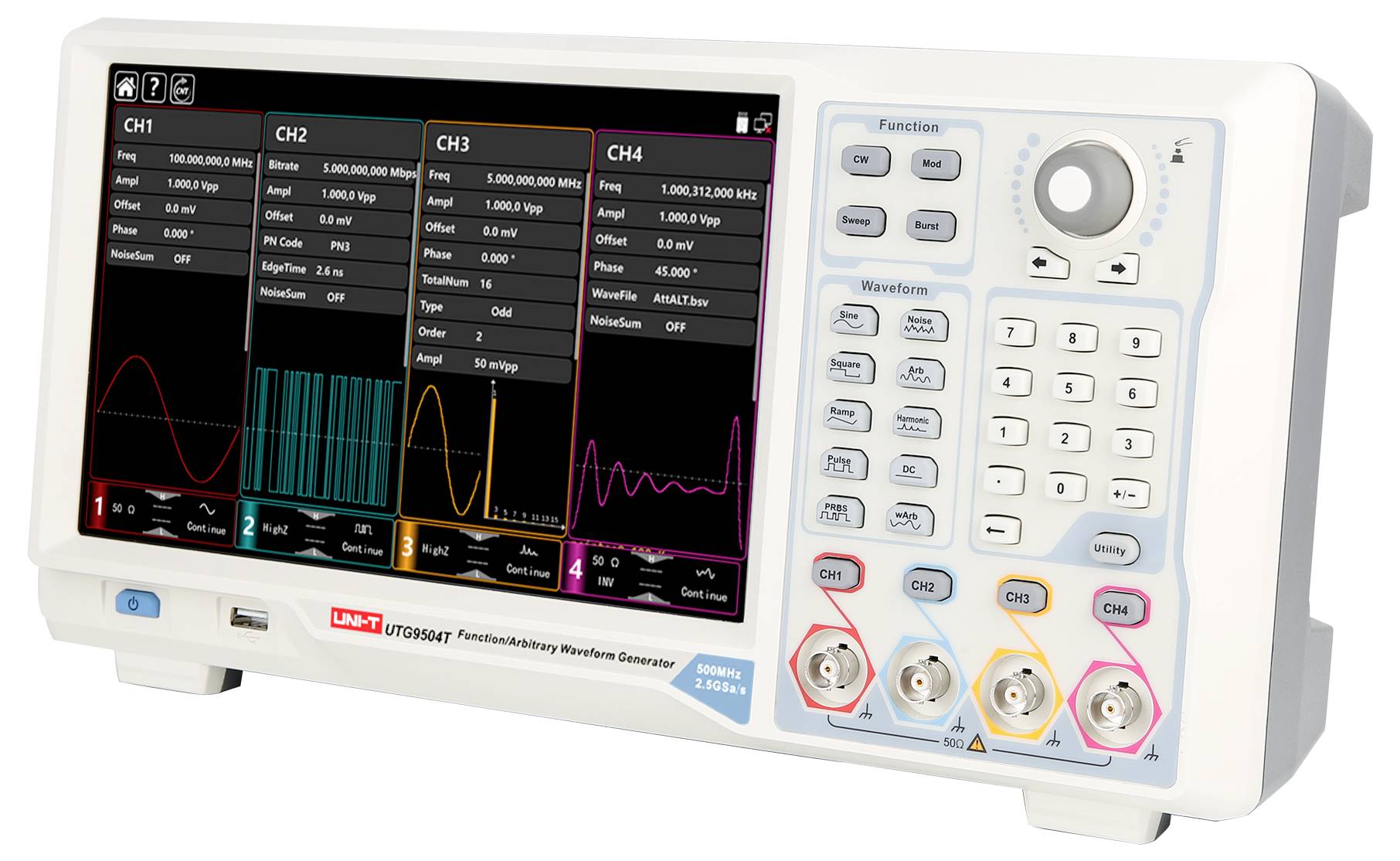

Az UTG9504T egy 4 csatornás hullámforma-generátor, amelynek maximális kimeneti frekvenciája 500 MHz, mintavételi sebessége pedig akár 2,5 GSa/s. 16 bites/14 bites függőleges felbontással és 64 Mpt tetszőleges hullámforma-hosszal rendelkezik, így biztosítva a precíz és stabil jelgenerálást. A 10,1 hüvelykes TFT-LCD érintőképernyővel felszerelt UTG9504T intuitív felhasználói felülettel és ergonomikus kialakítással rendelkezik, amely javítja a felhasználói élményt és a munkahatékonyságot.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

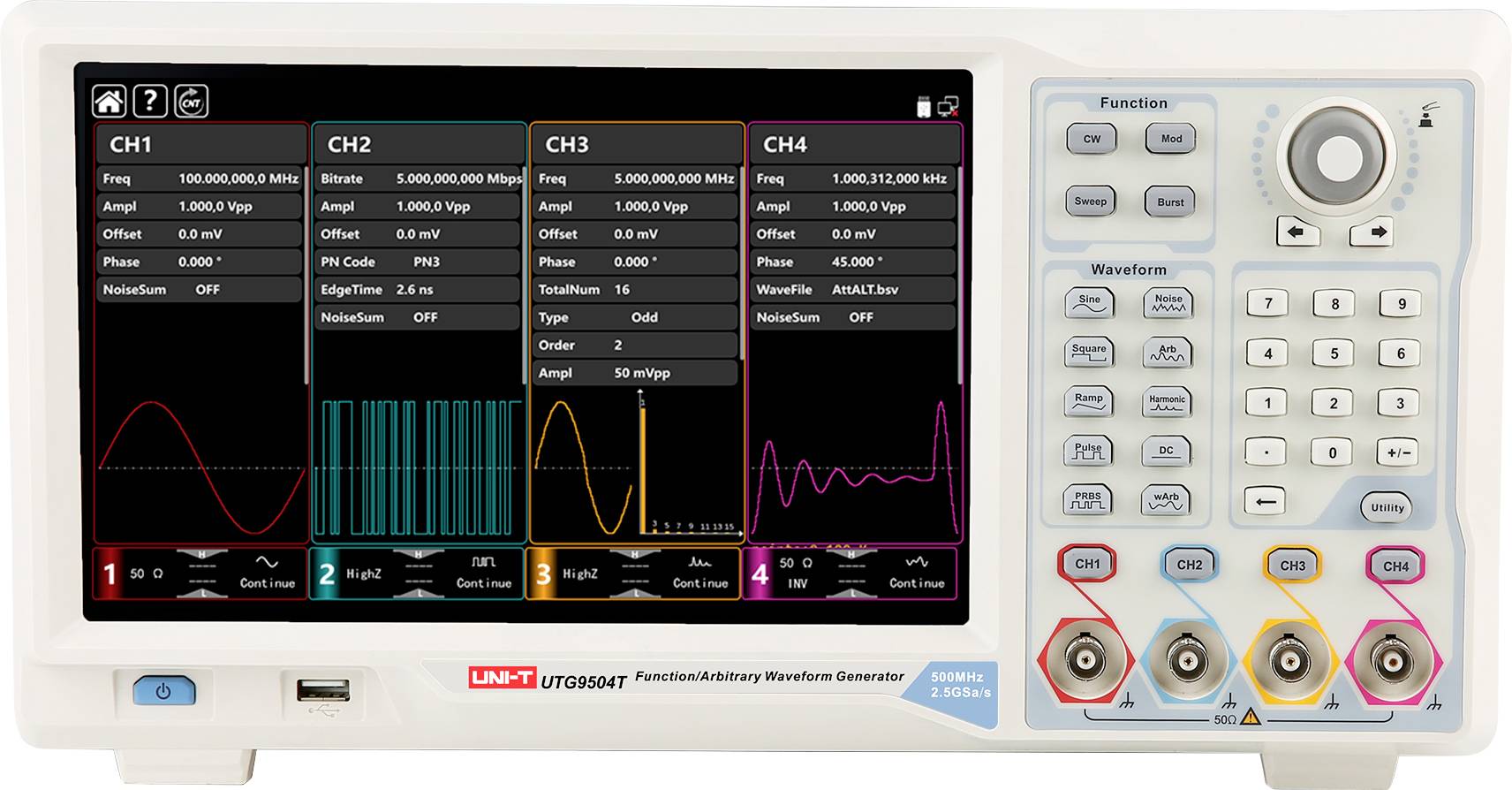

- - 10,1 hüvelykes érintőképernyő: Az UTG9504T egy 10,1 hüvelykes kapacitív érintőképernyővel rendelkezik, 1280×800 felbontással és egy új felhasználói felülettel, amely intuitív működést és jobb felhasználói élményt biztosít.
- - 4 csatornás kimenet és 4 sweep mód: Standard 4 csatornás kimenet különböző jelek egyidejű generálásához. A lineáris és logaritmikus sweep módok mellett az UTG9504T két új módot is kínál:
- Lépésenkénti mód: Precíz, lépésenkénti beállítások
- Lista mód: Meghatározott értékek vagy pontok a jelgenerálás pontos vezérléséhez
- - 8 számjegyű frekvenciaszámláló: Nagy pontossággal méri a 100 mHz-től 800 MHz-ig terjedő frekvenciákat, és elemzi az olyan paramétereket, mint a frekvencia, a periódusidő, a kitöltési tényező, valamint a pozitív és negatív impulzusszélesség.
- - Sokoldalú modulációs módok és tetszőleges hullámformák: Támogatja az AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM és egyebeket oktatáshoz és kommunikációs rendszerek teszteléséhez. Több mint 200 előre definiált tetszőleges hullámformát tartalmaz mérnöki, orvosbiológiai, szabványügyi és matematikai alkalmazásokhoz.
- - Protokoll kimenet: Támogatja az SPI, I2C és UART szabványokat, ideális a sokoldalú digitális interfész teszteléshez.
- - PRBS és SNR funkció:
- - PRBS generátor a nagysebességű adatátvitel bithibaarányának teszteléséhez
- - Jel-zaj arány funkció a Gauss-zaj szuperponálására az eszközök zajtűrésének értékeléséhez
Szállítás tartalma
- - UTG9504T (4 csatorna, 500 MHz)
- - Tápkábel × 1
- - 1 db USB adatkábel
- - 4 db BNC-BNC kábel
- - Többnyelvű biztonsági utasítások
- - Gyors útmutató
- - Kalibrációs tanúsítvány
Tudnivalók
Egyéb modellek
- UTG9604T: Hullámforma-generátor, 600 MHz kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16 bites függőleges felbontás, 4 csatorna, 64 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT-LCD érintőképernyő.
- UTG9354T: Hullámforma-generátor, 350 MHz kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16-bit/14 bites függőleges felbontás, 4 csatorna, 64 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT LCD érintőképernyő.
