Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302 vásárlása

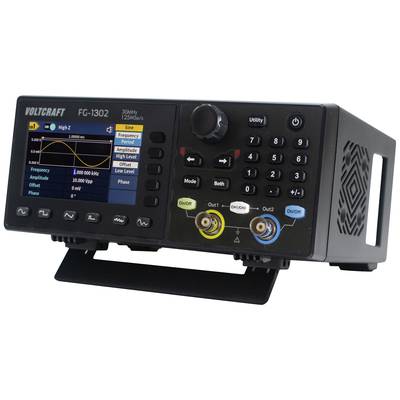

Digitális kijelzős frekvenciagenerátor, amely egy jelhullámformát mutat. Gombok és feliratok teszik lehetővé a beállítást és a kezelést.

Egy Voltcraft FG-1302 típusú függvénygenerátor frekvencia-, amplitúdó- és fázisadatokat megjelenítő kijelzővel rendelkezik. Kezelőszervek jobbra találhatók.

Egy Voltcraft FG-1302 típusú funkciósgenerátor színes kijelzőn mutat egy hullámformát. Az oldalsó kezelőszervek és csatlakozók láthatóak.

Egy digitális kijelzővel rendelkező függvénygenerátor szinuszgörbét és beállításokat, például frekvenciát és amplitúdót jelenít meg.

Egy 'Voltcraft' márkájú digitális függvénygenerátor készülék felső része. A képernyőn grafikus hullámforma adatok láthatók.

Egy fekete technikai eszköz szellőzőnyílásokkal az oldalán és több csatlakozóval.

Fekete számítógépház oldalt átlósan futó szellőzőnyílásokkal, amely részben láthatóvá teszi a készülék belső alkatrészeit.

Egy Voltcraft-eszköz hátoldala csatlakozóaljzatokkal, hálózati kábel csatlakozóval és figyelmeztetéssel a kezelési útmutatóra vonatkozóan. FG-1302 modell.

Voltcraft márkájú tápegység több kábellel és csatlakozóval. Elektronikus eszközök áramellátásához és feszültségszabályozásához alkalmas.

Egy oszcilloszkóp és egy függvénygenerátor csatlakoztatva vannak. Az oszcilloszkóp hullámformájú jeleket mutat. Mindkét eszköz színes kijelzővel és számos kezelőszervvel rendelkezik.

Az oszcilloszkóp kijelzője 3FSK modulációt mutat sárga hullámformával és piros jelölésekkel. Frekvenciák: Ráta 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-moduláció egy oszcilloszkópon. A képernyő hullámformákat és frekvenciabeállításokat mutat: sebesség, HopFreq1, HopFreq2, HopFreq3.'

Az oszcilloszkóp kijelzője egy szinuszos hullámot mutat 1,00000 ms és 500,0 mV értékekkel. Beviteli mező „Beállítási érték: 7,5". Mértékegységek: MHz, kHz, Hz.

Amplitúdó-moduláció diagramja: Sárga szinuszhullám és piros burkológörbe; paraméterek: Forma 'Szinusz', Frekvencia 100.000 Hz, Modulációs mélység 100%.

'Oszcilloszkóp kijelzője szinuszos feszültségjelet mutat 0 Hz frekvenciával és 1.000 Vpp amplitúdóval. ASK üzemmód aktiválva.'

'Oszcilloszkóp képernyő hullámforma kijelzéssel. Sárga szinuszhullám -500,0 és 500,0 mV között. BPSK üzemmód, frekvencia: 100,0000 Hz.'

'Egy oszcilloszkóp képernyője egy szinuszos hullámot mutat, amelynek 1,000000 másodperc a tartama és 1 ciklus burst üzemmódban.'

'Oszcilloszkóp-kijelzés burst üzemmódban: Jel 500 mV és -500 mV amplitúdóval, időtartam 1,00000 s, N_Cycle kapuzott, polaritás pozitív.'

Oszcilloszkóp képernyője egy AM-hullámformát mutat. Alapforma: Szinusz; Frekvencia: 100 Hz; Modulációs mélység: 100%; Forrás: Belső.

Egy oszcilloszkóp kijelzője egy sárga szinuszos hullámot és egy piros vonalat mutat. Beállítások: 'Forma: Szinusz', 'Frekvencia: 100,000 Hz'.

Egy oszcilloszkóp diagramja FSK-jelet mutat sárga hullámformával. Felül: 'High Z', 'FSK'. Értékek: 'Rate' 100 000 Hz, 'HopFreq' 100 000 Hz.

Az oszcilloszkóp kijelzője egy 1 MHz frekvenciájú szinuszhullámot mutat, amelynek időtartama 100 µs. A frekvencia és az oszcillációs idő kiemelésre kerül.

Oszcilloszkóp kijelzője egy 100 Hz frekvenciájú szinuszhullámot mutat 0°-os eltéréssel. Jobb oldal: Beállítások a hullámforma, frekvencia és forrás számára.

Oszcilloszkóp kijelzése: Sárga szinuszhullám 10,0000 ms periódussal, 500 mV amplitúdóval. Beállítások: Frekvencia 100 Hz, fáziseltolás 0°, forrás belső.

'Oszcilloszkóp-képernyő pulzusszélesség-modulációt (PWM) mutat szinuszos hullámmal. Fő paraméterek: Forma - Szinusz, Frekvencia - 100 Hz, Eltérés - 0%.'

Oszcilloszkóp kijelzője QPSK-jellel. Sárga szinuszgörbe piros csúcsokkal. Beállítások: Ráta 100.000 0 Hz, fázisszög minden 0°.

Oszcilloszkóp mutat egy szinuszhullámot 100 Hz-nél. Sárga vonal jelzi a feszültségingadozásokat. Beállítás: Forma: Szinusz, Frekvencia: 100 Hz, Mélység: 100%.

Oszcilloszkóp-kijelző sárga szinuszhullámot mutat. X-tengely: 1 mikroszekundum, Y-tengely: 500 mV dimenziónként. Beállítások: Lineáris, Sweep idő: 1 másodperc, Kezdőfrekvencia: 100 kHz, Végfrekvencia: 1 MHz.

1/28

Szolgáltatásunk az Ön számára

Adatlap (PDF)

87 db

Nagyobb mennyiségre van szüksége?

Szám

Összesen (62 984 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302

30MHz frekvencia kimenet
1 µHz frekvenciafelbontás
2 csatorna
9,14 cm-es (3,6 hüvelykes) TFT LCD kijelző (480 x 272 pixel)
SCPI támogatás
Maximális mintavételi sebesség 125 MSa/s
14 bites függőleges felbontás

Műszaki adatok

Termék típus: Hálózatról működő függvénygenerátor

Frekvrencia tartomány: 1 µHz - 30 MHz

Kimeneti jelformák: Tetszőleges

Frekvenciatartomány (szinusz): 1µHz - 30 MHz

Klirr faktor (szinuszos): 0.2 %

Frekvenciatartomány (négyszög): 1 μHz - 15 MHz

Felfutási idő (négyzet): 15 ns

Kijelző: LCD

Háromszög frekvenciatartomány: 1 μHz - 1 MHz

Frekvenciatartomány (ARB): 1 μHz - 10 MHz

: Gyári standard (tanúsítvány nélkül)

Méret: (Sz x Ma) 200 mm x 92 mm

Súly: 1 kg

Csatornák száma: 2 csatornás

Frekvencia (max.): 30 MHz

Frekvencia (min.): 1 µHz

Jellemzők: Moduláció

Mérési kategória: CAT II 250 V

Szélesség: 200 mm

Magasság: 92 mm

Csatlakozók: USB 2.0 dugó, B típus

Tápellátás: 230 V/AC

Gyártói szám: FG-1302

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2616564 Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2616564 Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302

Garanciális feltételek

Garanciális feltételek 2616564 Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302

Letöltés

Letöltés 2616564 Hálózati függvénygenerátor 1 µHz - 30 MHz 2 csatorna, tetszőleges jel, VOLTCRAFT FG-1302

Leírás

A VOLTCRAFT FG-1302 funkciógenerátor 30 MHz-es, 125 MSa/s mintavételezési sebességgel és 14 bites függőleges felbontással, 2 független csatornát kínál. A kiterjedt hullámforma-kimenet szinuszos, négyszög, impulzus-, rámpa-, zaj- és 150 beépített tetszőleges hullámformát biztosít.

Kivitel

Kiterjedt hullámforma kimenet: szinusz, négyzet, impulzus, rámpa, zaj, plusz 150 beépített tetszőleges hullámforma
Hullámforma hossza: 2 pont és 100 ezer között
Modulációs hullámforma: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frekvencia számlálási tartomány: 100mHz - 100MHz
Frekvenciaszámláló felbontása: 7 számjegy
Bemenet: frekvenciaszámláló bemenet, külső modulációs bemenet, külső trigger bemenet
Kimenet: szinkron
Kommunikációs interfész: USB host, USB eszköz

Szállítás tartalma

Függvénygenerátor
Hálózati kábel
USB kábel
Q9 BNC-Kabel
BNC-zu-Alligator-Kabel
1x Ersatz-Sicherung (250V, F1AL)
Software + Englische Anleitung auf CD
Biztonsági adatlap
Rövid útmutató
