Digitális kézi oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit DSO, Voltcraft DSO-5104H
EAN:
Gyártól szám:
Rendelési szám:
10 db
Szám
Összesen (381 882 Ft / Darab)
381 882 Ft
ÁFA nélkül
Már csak 10 db érhető el
Főbb jellemzők

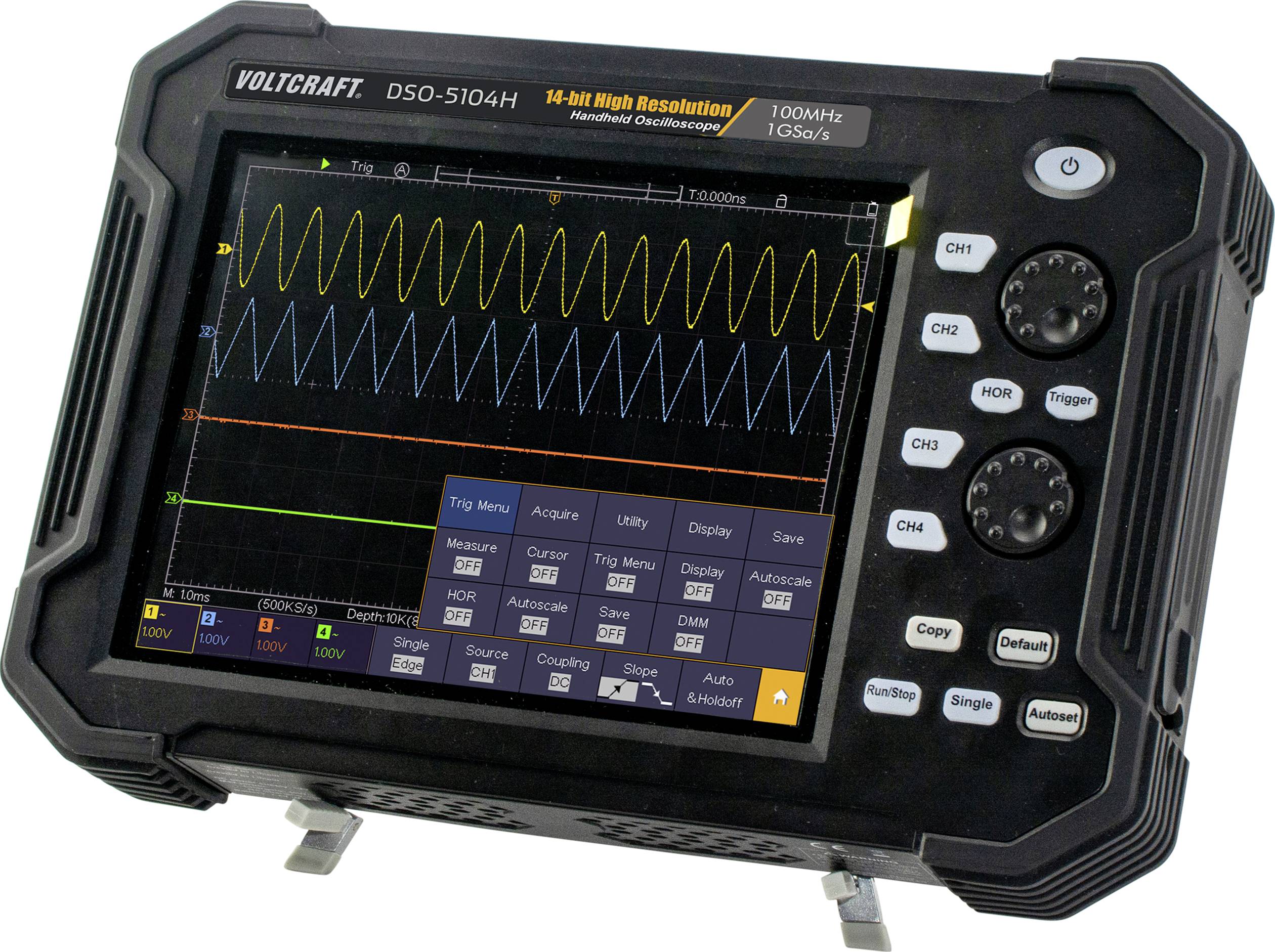

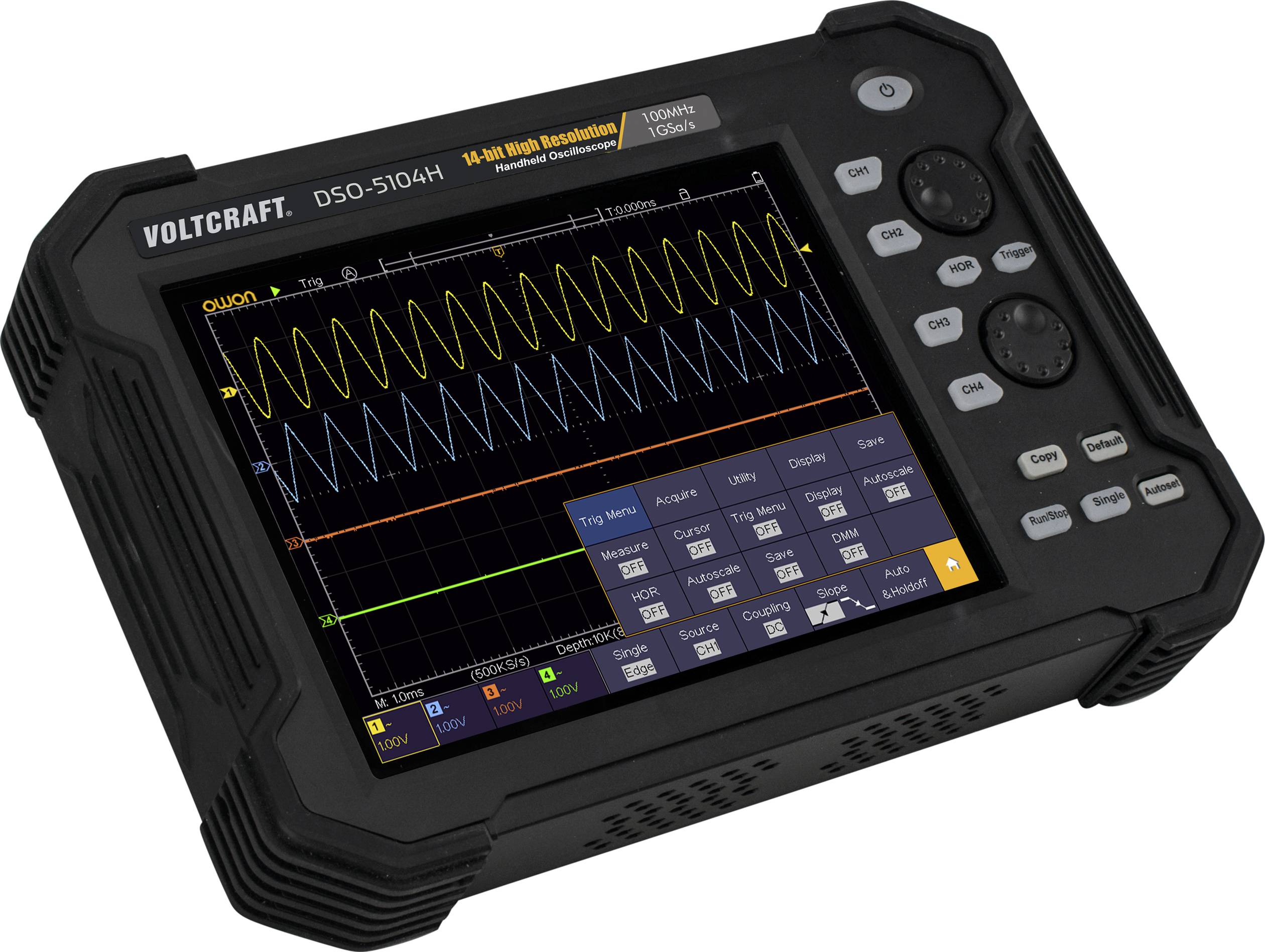

Digitális kézi oszcilloszkóp Voltcraft DSO-5104H
- 100 MHz sávszélesség, 4 csatorna
- Mintavételi sebesség: 1 GS/s
- Felvétel hossza: 40 perc

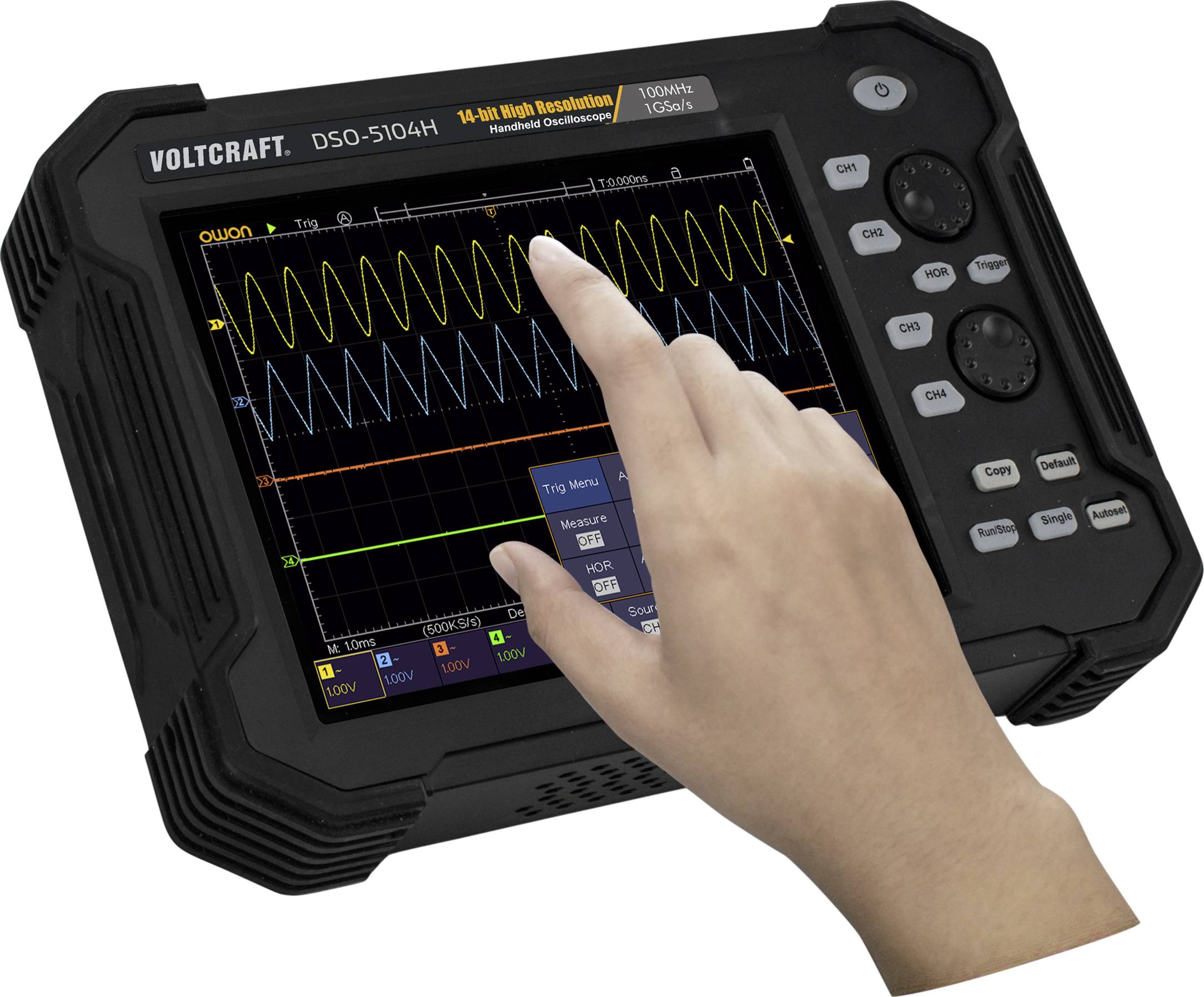

- 8 hüvelykes LCD érintőképernyő
- Felbontás: 800 x 600 pixel / 14-bites ADC
- Támogatja az SPI / I2C / RS232 / CAN dekódolást
- Jelfrissítési sebesség: 45000 wfms / s S
Műszaki adatok
- Termék típus
Kézi oszcilloszkóp
- Sávszélesség
100 MHz
- Mintavételezési ráta/csatorna
1 GSa/mp
- Felbontás
14 bit
- Képernyőméret
8" (20.32cm)
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
Kézi készülék
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Bemeneti impedancia
1 MΩ±2%
- Méret
(H x Sz x Ma) 270 x 48 x 191 mm
- Súly
1.7 kg
- Digitális bemenetek száma (max.)
0
- Szélesség
48 mm
- Magasság
191 mm
- Hossz
270 mm

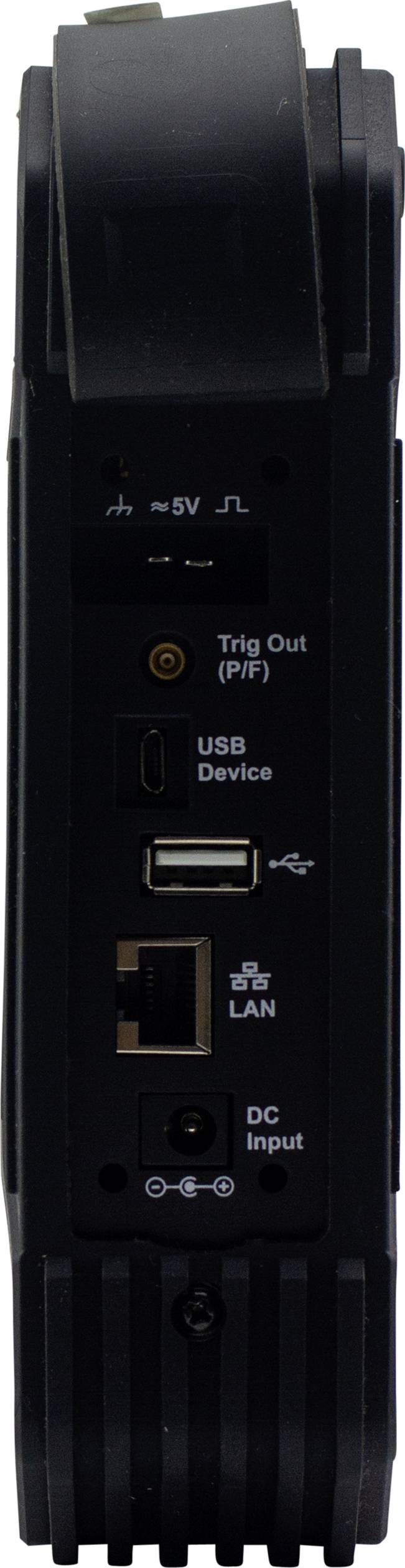

- Csatlakozók
LAN
1 x USB 2.0 Device
1 x USB 2.0 Host
- Memóriamélység/csatorna
40 Mpts
- Gyártói szám
DSO-5104H
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2266525 Digitális kézi oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit DSO, Voltcraft DSO-5104H
Garanciális feltételek
Garanciális feltételek 2266525 Digitális kézi oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit DSO, Voltcraft DSO-5104H
Letöltés
Letöltés 2266525 Digitális kézi oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit DSO, Voltcraft DSO-5104H
Leírás
Tökéletes mobil használatra

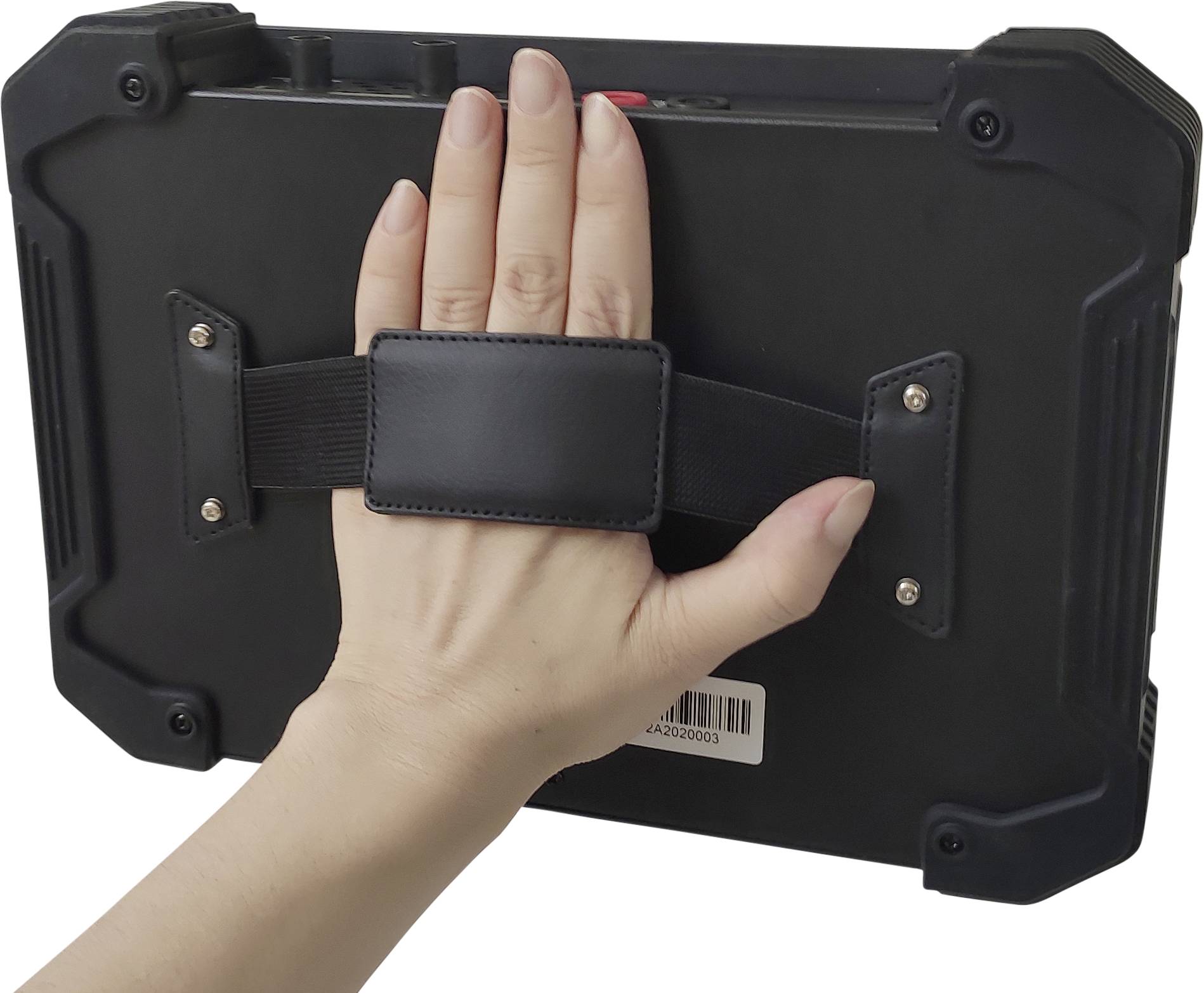

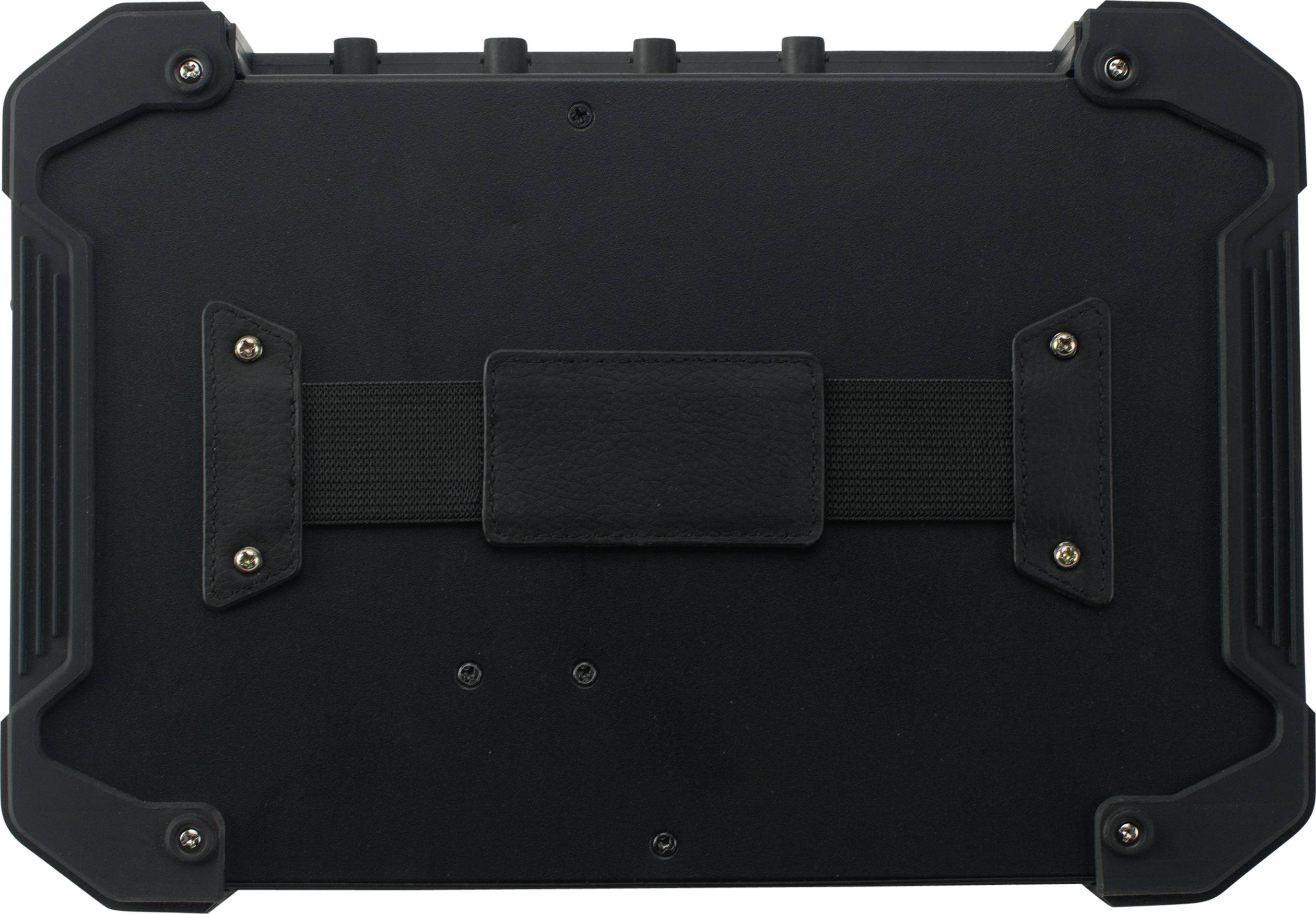

A kompakt digitális Voltcraft kézi oszcilloszkóp hordozó hevederrel van felszerelve, ezért praktikusan és rugalmasan használható különféle beállításokban. 1,7 kg súlyú szilárd feszültségmérő eszközként 4 csatornával rendelkezik, 100 MHz sávszélességgel, és akár 40 perces méréseket is felvehet. A mérést alacsony háttérzaj mellett hajtják végre, és az eredményeket a 8 hüvelykes színes LCD érintőképernyőn jelenítik meg, 800 x 600 pixel felbontással. Az oszcilloszkóp maximális mintavételi sebessége 1 GS / s-ig terjedhet, és a különféle beállítható és a szállítási terjedelembe bevont teszt szonda rugalmas és változtatható mérést tesz lehetővé. A készülékhez mellékelt egy USB-kábelt is, amellyel a mért adatok gyorsan átvihetők a számítógépre. Az amplitúdók valós idejű megjelenítése a számítógépen, valamint számos trigger típus és interfész valósítható meg.
A kompakt digitális Voltcraft kézi oszcilloszkóp hordozó hevederrel van felszerelve, ezért praktikusan és rugalmasan használható különféle beállításokban. 1,7 kg súlyú szilárd feszültségmérő eszközként 4 csatornával rendelkezik, 100 MHz sávszélességgel, és akár 40 perces méréseket is felvehet. A mérést alacsony háttérzaj mellett hajtják végre, és az eredményeket a 8 hüvelykes színes LCD érintőképernyőn jelenítik meg, 800 x 600 pixel felbontással. Az oszcilloszkóp maximális mintavételi sebessége 1 GS / s-ig terjedhet, és a különféle beállítható és a szállítási terjedelembe bevont teszt szonda rugalmas és változtatható mérést tesz lehetővé. A készülékhez mellékelt egy USB-kábelt is, amellyel a mért adatok gyorsan átvihetők a számítógépre. Az amplitúdók valós idejű megjelenítése a számítógépen, valamint számos trigger típus és interfész valósítható meg.
Kivitel
- Sávszélesség: 100MHz
- Maximális mintavételi sebesség: 1 GS/s
- Függőleges felbontás: max. 14 bites
- Felvétel hossza: 40 perc
- Hullámforma frissítési sebessége: 45 000 wfms/s
- Vízszintes skála: 2ns / div - 1000s / div, 1-2-5
- Emelkedési idő lépéseinként:<= 3,5ns

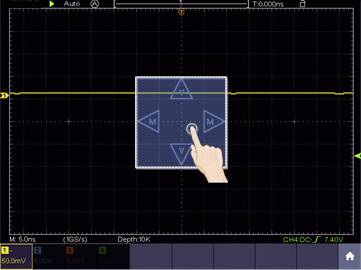

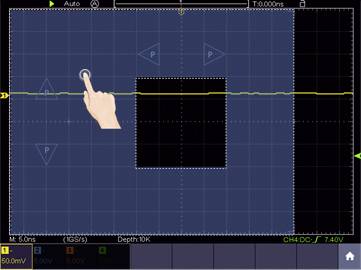

- Kijelző: 8 hüvelykes színes LCD érintőképernyő, 800 x 600 pixel

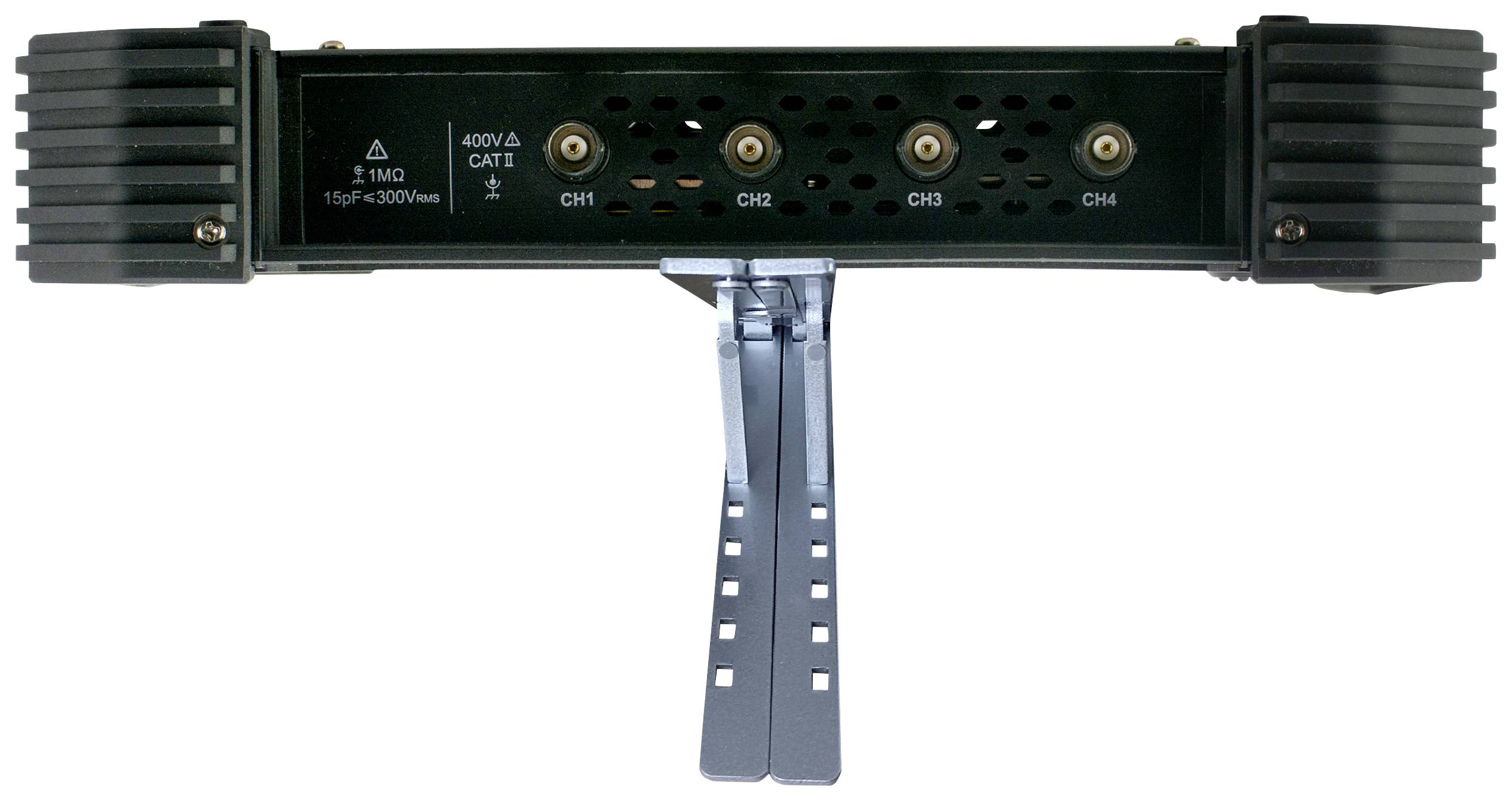

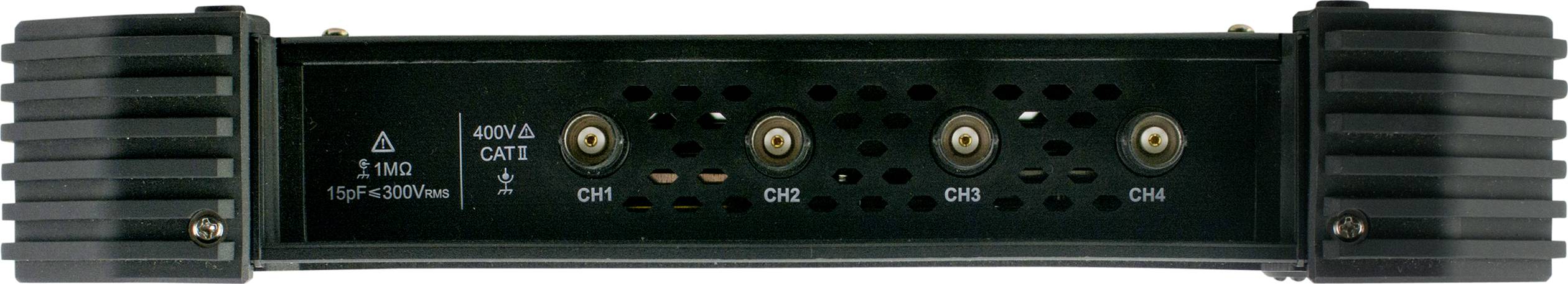

- Bemeneti impedancia: 1MΩ ± 2%, párhuzamosan a 15pF ± 5pF értékkel
- Üzemi hőmérséklet és páratartalom: 0–40 ° C @<90% relatív páratartalom, nem kondenzációs tárolási hőmérséklet és páratartalom: (-20 ° C-tól 60 ° C-ig)<90% RH
- Méretek: 270 x 191 x 48 mm
- Súly: 1,7 kg

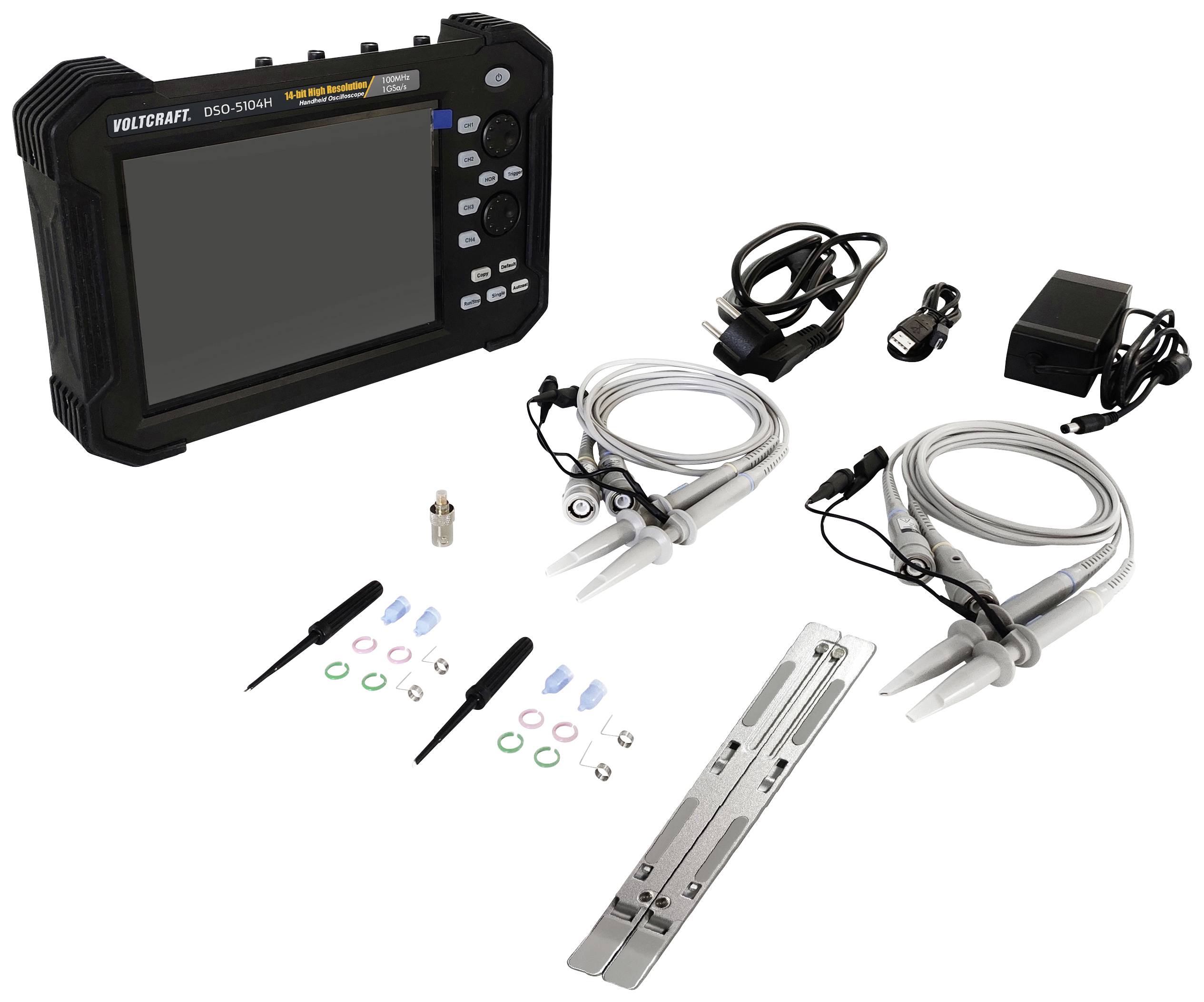

Szállítás tartalma
- Digitális oszcilloszkóp
- Hálózati kábel
- Hálózati adapter
- USB kábel
- 4 db tesztszonda
- 2x csavarhúzó a mérőszondák kalibrálásához
- BNC-SAM
- Készülékállvány tartóval
- Szoftver + kézikönyv CD-n
- Rövid használati útmutató
- Információs lap biztonsági megjegyzésekkel
