Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
388 db
Szám
Összesen (87 394 Ft / Darab)
87 394 Ft
ÁFA nélkül
Főbb jellemzők

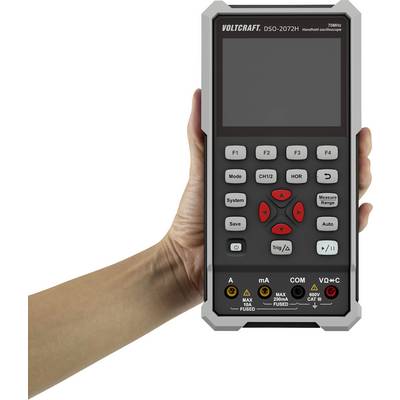

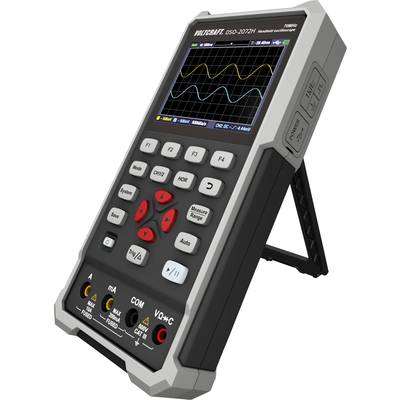

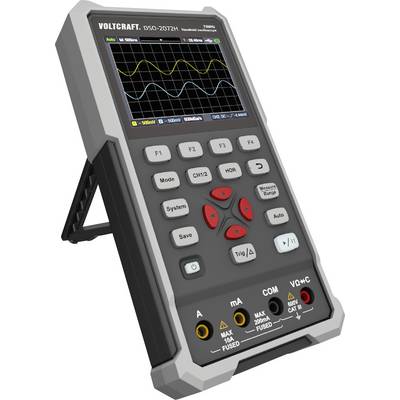

Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
- 3 az 1 -ben oszcilloszkóp, multiméter és függvénygenerátor
- 8,89 cm-es színes LCD kijelző (320 x 240 képpont)

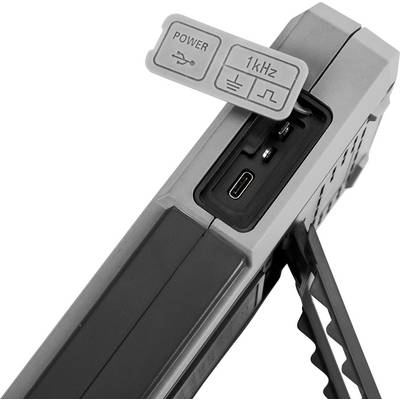

- C típusú USB interfész
Műszaki adatok
- Max. 10 000 wfms/s
- Termék típus
Kézi oszcilloszkóp
- Sávszélesség
70 MHz
- Mintavételezési ráta/csatorna
250 Msa/s
- Kijelző
Színes LCD
- Felbontás
8 bit
- Képernyőméret
8.89 cm (3.5")
- Oszcilloszkóp jellemzők
Kézi készülék
Függvénygenerátor
Multiméter funkciók
- Időbázis
5 ns / div - 1000 ns / div
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II 400 V
- Függőleges eltérítés
10 mV / osztás - 10 V / különbség
- Bemeneti impedancia
1 MΩ±2%, 16 pF±10 pF
- Bemeneti kapcsolás
DC, AC, Ground
- Bemeneti feszültség
400V (DC + AC, csúcs csúcs, 1MΩ bemeneti impedancia
- Tápellátás
USB-C® (külső) 2x 18650 (belső)
- Méret
(H x Sz x Ma) 198 x 38 x 96 mm
- Súly
600 g
- Szélesség
38 mm
- Magasság
96 mm
- Hossz
198 mm
- Csatlakozók
USB-Device
- Memóriamélység/csatorna
8 kpts
- Gyártói szám
DSO-2072H
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 2380256 Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2380256 Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
Garanciális feltételek
Garanciális feltételek 2380256 Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
Letöltés
Letöltés 2380256 Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
Letöltés 2380256 Kézi oszcilloszkóp 70 MHz 2 csatorna 250 Msa/s 8 kpts 8 bit, Voltcraft DSO-2072H
Leírás
Három mérőműszer egyben
A Voltcraft 3 az 1-ben digitális oszcilloszkópjában minden megtalálható a szó valódi értelmében.

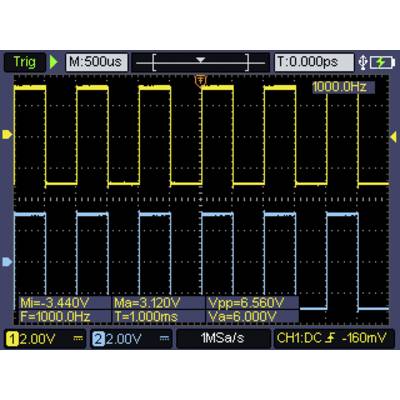

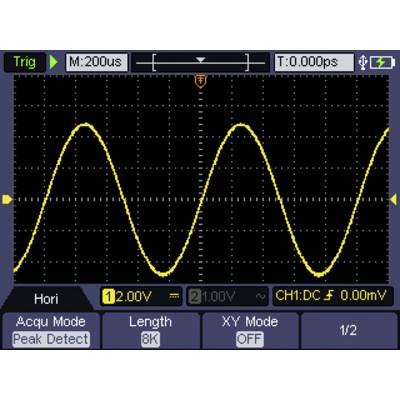

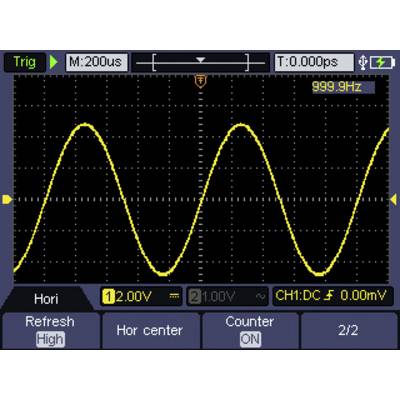

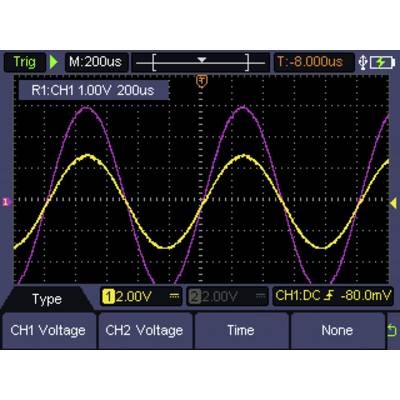

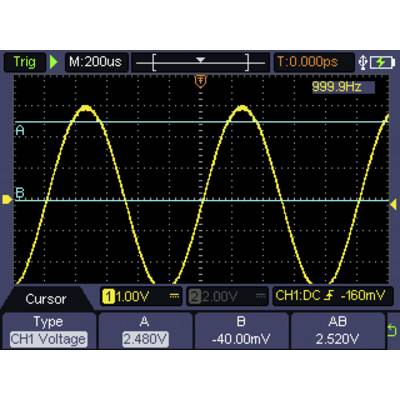

1. funkció: digitális oszcilloszkóp
Oszcilloszkópként a DSO-2072H két csatornával rendelkezik, amelyek maximális sávszélessége 70 MHz, maximális mintavételi sebessége 250 MS / s és rögzítési hossza 8K. A függőleges felbontás 8 bites.

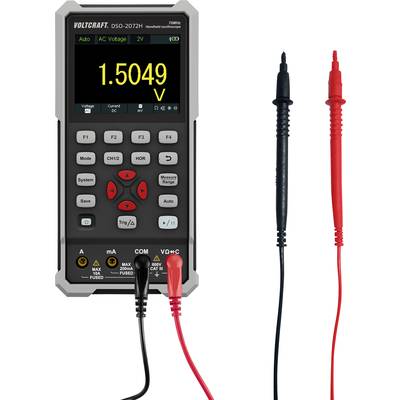

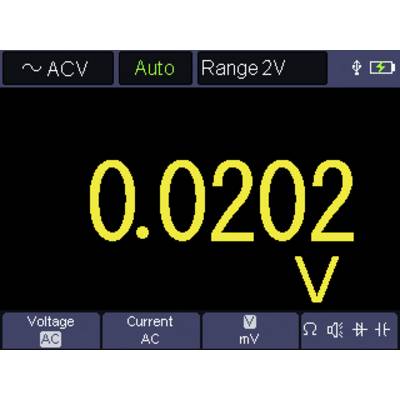

2. funkció: multiméter
A multiméter a CATII 1000 V mérési kategóriában használható feszültség, áram, ellenállás, kapacitás, folytonosság és dióda funkció mérésekhez. Az automatikus funkció leegyszerűsíti a munkafolyamatokat, a TRMS pedig megbízható mérési értékeket biztosít. A kijelző 20.000 számjegyből áll.

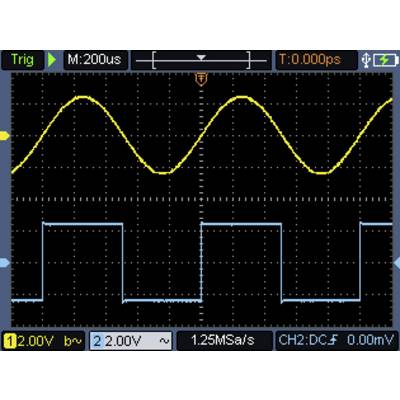

3. funkció: hullámforma generátor
A hullámforma generátor egy csatornával rendelkezik, maximális frekvencia kimenete 25 MHz, és mintavételi sebessége legfeljebb 125 MS / s.
A 0,1 Hz frekvenciafelbontás, a 14 bites függőleges felbontás és a 8K hullámforma hossza megbízható munkát tesz lehetővé.
Megfelelő tartozékok
A DSO-2072H szállítási területe tartalmaz szondákat állítóeszközökkel, kábelt a BNC csatlakozóból az aligátorcsipeszhez, egy pár fekete-piros multiméter-mérővezetéket, USB-kábelt, gyorsindító útmutatót és puha védőzacskót. A szoftver és az angol nyelvű használati utasítás megtalálható a mellékelt CD -n.
A Voltcraft 3 az 1-ben digitális oszcilloszkópjában minden megtalálható a szó valódi értelmében.
1. funkció: digitális oszcilloszkóp
Oszcilloszkópként a DSO-2072H két csatornával rendelkezik, amelyek maximális sávszélessége 70 MHz, maximális mintavételi sebessége 250 MS / s és rögzítési hossza 8K. A függőleges felbontás 8 bites.
2. funkció: multiméter
A multiméter a CATII 1000 V mérési kategóriában használható feszültség, áram, ellenállás, kapacitás, folytonosság és dióda funkció mérésekhez. Az automatikus funkció leegyszerűsíti a munkafolyamatokat, a TRMS pedig megbízható mérési értékeket biztosít. A kijelző 20.000 számjegyből áll.
3. funkció: hullámforma generátor
A hullámforma generátor egy csatornával rendelkezik, maximális frekvencia kimenete 25 MHz, és mintavételi sebessége legfeljebb 125 MS / s.
A 0,1 Hz frekvenciafelbontás, a 14 bites függőleges felbontás és a 8K hullámforma hossza megbízható munkát tesz lehetővé.
Megfelelő tartozékok
A DSO-2072H szállítási területe tartalmaz szondákat állítóeszközökkel, kábelt a BNC csatlakozóból az aligátorcsipeszhez, egy pár fekete-piros multiméter-mérővezetéket, USB-kábelt, gyorsindító útmutatót és puha védőzacskót. A szoftver és az angol nyelvű használati utasítás megtalálható a mellékelt CD -n.
Kivitel
- Oszcilloszkóp
- 70 MHz sávszélesség, 2 csatorna
- Max. 250 MS/s mintavételi sebesség
- Max. 8K rögzítési hossz
- 8 bites függőleges felbontás
- Multiméter
- CATII 1000 V
- 20.000 pozíció
- Automatikus terület
- TRMS
- Mérés típusa - feszültség, áram, ellenállás, kapacitás, be / ki, dióda
- Függvénygenerátor:
- Max. 25 MHz frekvencia kimenet, 1 csatorna
- Max. 125 MS/s mintavételi sebesség
- 0,1 Hz frekvencia felbontás
- 14 bites függőleges felbontás
- 8K hullámforma hossza

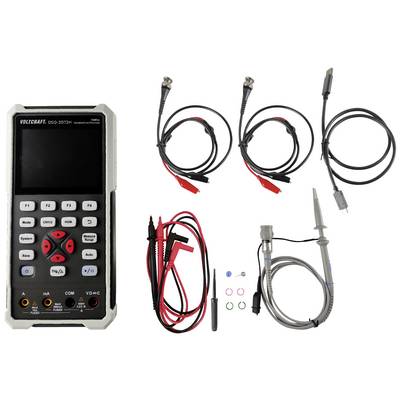

Szállítás tartalma
- Oszcilloszkóp
- Mérőfej
- Szondabeállító eszköz
- USB kábel
- Puha táska
- 2 db BNC - krokodilcsipeszes kábel
- 1 db multiméter mérőzsinór pár (piros és fekete)
- Szoftver + angol nyelvű kézikönyv CD-n
- Rövid útmutató
- Biztonsági adatlap
