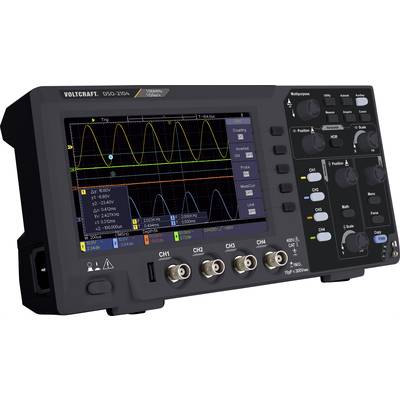

Egy héthüvelykes képernyős oszcilloszkóp két sárga és kék szinuszos hullámot jelenít meg. Kezelőgombok és csatlakozók vannak az előlapján.

A Voltcraft-eszköz hátoldala szellőzőnyílásokkal és biztonsági figyelmeztetésekkel, amely jelzi, hogy a készüléket csak szakképzett személyzet kezelheti.

Egy turmixgép oldalnézetben, több kezelőgombbal. A készülék kompakt és funkcionális, alkalmas keverésre.

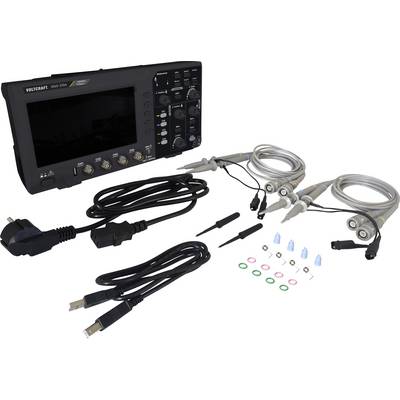

Egy oszcilloszkóp tartozékokkal. Látható a fő készülék több csatlakozókábellel, mérőhegyekkel, egy hálózati kábellel és kis színes jelölésekkel.

Elektronikus oszcilloszkóp digitális kijelzővel és kezelőgombokkal. Mérőszonda kábelével csatlakoztatva. Eszköz jelmonitorozásra.

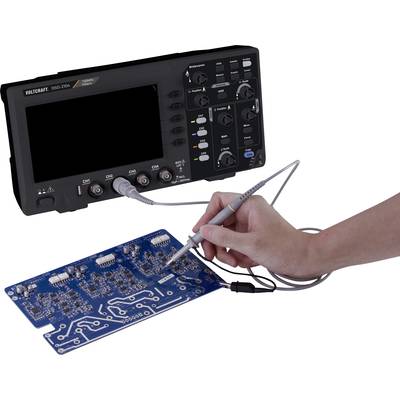

Egy digitális oszcilloszkóp jeleket mér egy kék áramkörön. Egy kéz fogja a szondát, amely csatlakoztatva van az áramkörhöz.

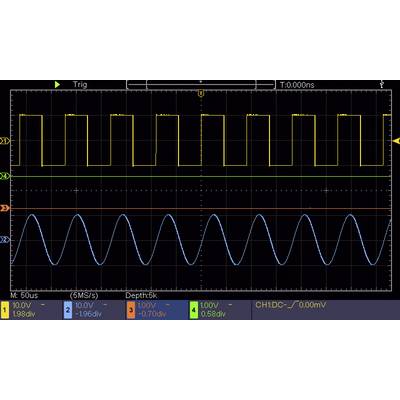

Oszcilloszkóp kijelzője két jelet mutat: sárga négyszögjel felül és kék szinuszjel alul, tengelyjelölésekkel.

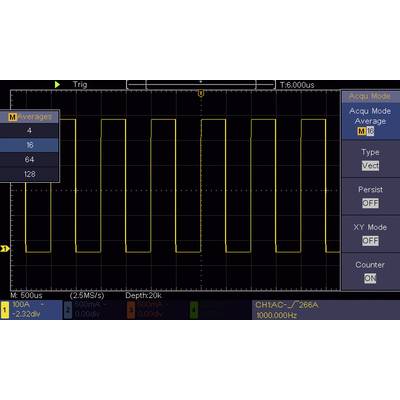

Egy oszcilloszkóp képernyőjén egy négyszögjel látható, amelynek egyenlő hosszúságú magas és alacsony fázisai vannak. A bal oldali értékek átlagolási lehetőségek kiválasztására szolgálnak.

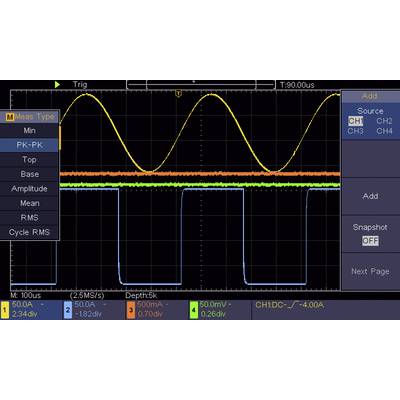

Oszcilloszkóp-nézet négy hullámalakkal. Sárga, zöld, kék, narancssárga görbék feszültség- és áramlefolyásokat mutatnak. Baloldalt menü a mérési paraméterek kiválasztásához.

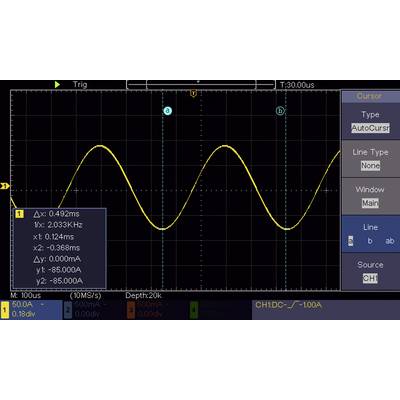

'Oszcilloszkóp-kijelzőn sárga szinuszhullám látható. Mérési adatok: Δx: 0,493 ms, f: 2,033 kHz, yt: -85,000 mA, y2: -85,000 mA.'

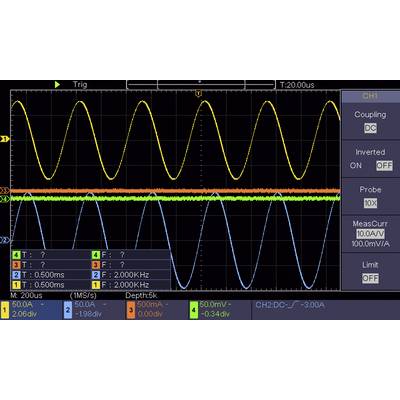

Egy oszcilloszkóp képernyőjén öt hullámformájú jel látható különböző színekben: sárga, zöld, piros, kék és ciánkék. A vízszintes időtengely és a függőleges feszültségtengely egyaránt látható.

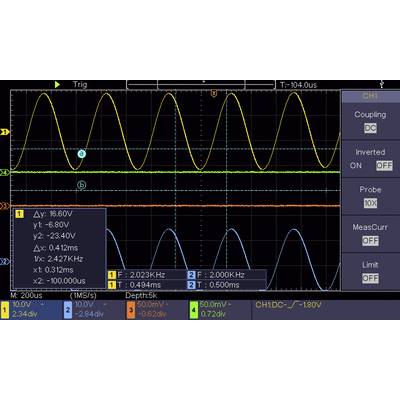

'Oszcilloszkóp képernyője két szinuszos hullámot mutat különböző színekben és amplitúdókkal. Frekvenciák: 2,023 kHz és 2,000 kHz. Delta Y érték: 16,60 V.'

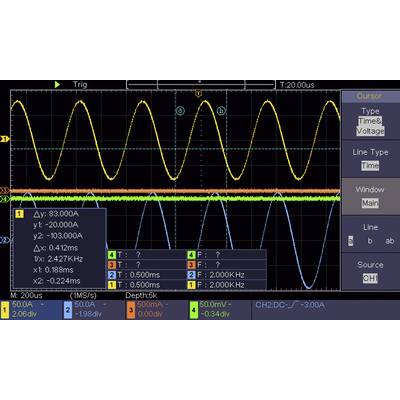

Oszcilloszkóp-képernyő több jelhullámformát mutat differenciális mérésekkel az időtartományban és feszültségértékekkel.

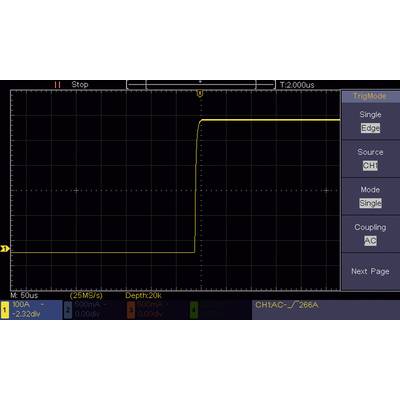

Az oszcilloszkóp kijelzője egy sárga feszültségmenetet mutat, amelynek gyors emelkedése 50 mikrompercnél következik be. Trigger üzemmód: Egyszeri.

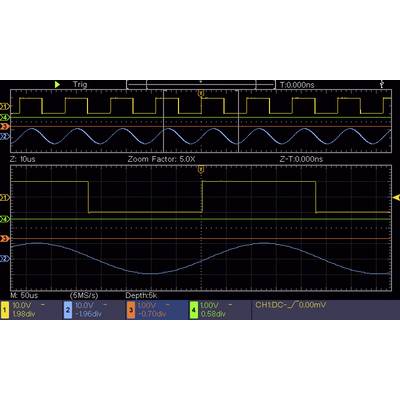

'Oszcilloszkóp-kép: Fent négyszöghullámok, lent szinuszhullám. Az idő- és feszültségtengely mutatja a jel lefutását. Nagyítási tényező 5X.'

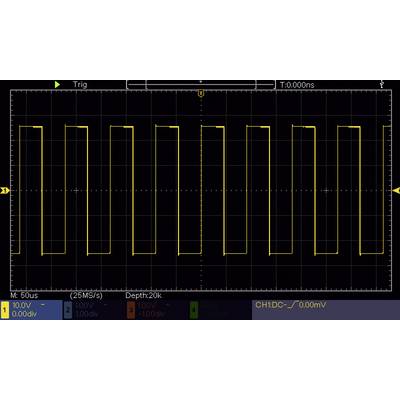

A képen egy oszcilloszkóp képernyője látható, amelyen egy egyenletes négyszögjel egyenletes szinttel. Az időtengely 5 µs-ot mutat.

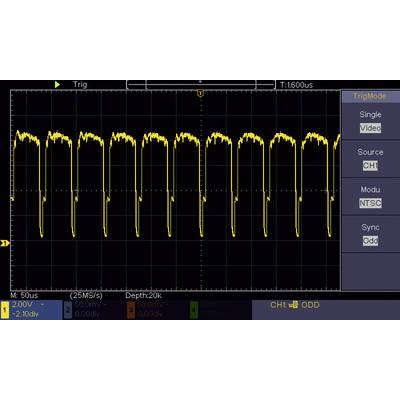

Oszcilloszkóp-képernyő NTSC videójelet mutat. Sárga hullámforma periodikus impulzusokat jelez szinkronizált csúcsokkal. Tengely: 2,00V/Div, 50,0us/Div.

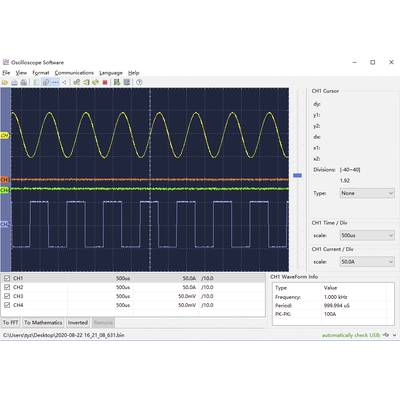

Oszcilloszkóp-szoftver kijelzője három hullámformával: sárga szinuszos hullám, zöld állandó vonal, kék négyszögjel. Mérési értékek jobbra.

1/19

Szolgáltatásunk az Ön számára

Szám

Összesen (96 843 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

Digitális oszcilloszkóp DSO-2104

100 MHz sávszélesség, 4 csatorna
17,78 cm-es (7") LCD, érintőképernyős kijelző (800 x 480 képpont)
USB-port
Maximális mintavételi arány: 1 GS/s
Függőleges felbontás: 8 bit

Műszaki adatok

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 100 MHz

Mintavételezési ráta/csatorna: 1 GSa/mp

Kijelző: Színes TFT

Felbontás: 8 bit

Képernyőméret: 17.78 cm

Oszcilloszkóp jellemzők: Digitális memória (DSO)

Időbázis: 2 ns/div - 1000 s/div

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT II 400 V

Függőleges eltérítés: 5 mV/div - 5 V/div

Bemeneti impedancia: 1 MΩ ± 2 %, in parallel mit 20 pF ±5 pF

Bemeneti kapcsolás: AC, DC, GND

Bemeneti feszültség: 400 V

Tápellátás: 100 - 240 V/AC

Méret: (H x Sz x Ma) 301 x 152 x 70 mm

Súly: 1.1 kg

Kijelző: 800 x 480 pixel

Szélesség: 152 mm

Magasság: 70 mm

Hossz: 301 mm

Csatlakozók: 1 x USB 2.0 Device

Memóriamélység/csatorna: 80 kpts

Gyártói szám: DSO-2104

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2307979 Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 80 kpts 8 bit DSO, Voltcraft DSO-2104

Garanciális feltételek

Garanciális feltételek 2307979 Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 80 kpts 8 bit DSO, Voltcraft DSO-2104

Letöltés

Letöltés 2307979 Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 80 kpts 8 bit DSO, Voltcraft DSO-2104

Leírás

Nélkülözhetetlen segítő feszültség esetén
A VOLTCRAFT DSO-2104 digitális oszcilloszkóp 100 MHz-es sávszélességgel, 4 csatornával és 17,78 cm (7 hüvelyk) érintőképernyős funkcióval ellátott LCD-monitorral hat. A maximális mintavételi sebesség 1 GS/s, a felvételi kapacitás 80 K. Ezenkívül számos kiváltó típus és frekvenciaszámláló funkció áll rendelkezésre. A VOLTCRAFT DSO-2104 8 bites függőleges felbontással működik, és 16 jelgörbét képes menteni, amelyek valós időben megjeleníthetők a PC-n. Az USB-csatlakozást adattárolásra is használják. A szállítási terjedelem többek között négy tesztszondát tartalmaz beállító segédanyaggal. Ezenkívül a VOLTCRAFT DSO-2104 alacsony energiafogyasztása miatt kevesebb mint 15 W energiafogyasztással rendelkezik.

Kivitel

16 jelgörbe tárolása
Valós idejű hullámforma megjelenítés PC-n
Többféle trigger típus
frekvencia számláló funkció
Alacsony energiafogyasztás (< 15W)
Rendszerkövetelmények: Windows Vista, 7, 8, 8.1, 10 (32/64 bites)

Szállítás tartalma

Oszcilloszkóp
Hálózati kábel
4x tesztszonda
USB kábel
Tesztszonda beállító segédlet
Szoftver + angol kézikönyv CD-n
Kiegészíti a biztonsági utasításokkal
Rövid leírás

Rendszerkövetelmények

Windows® Vista, 7, 8, 8.1, 10, 11.
