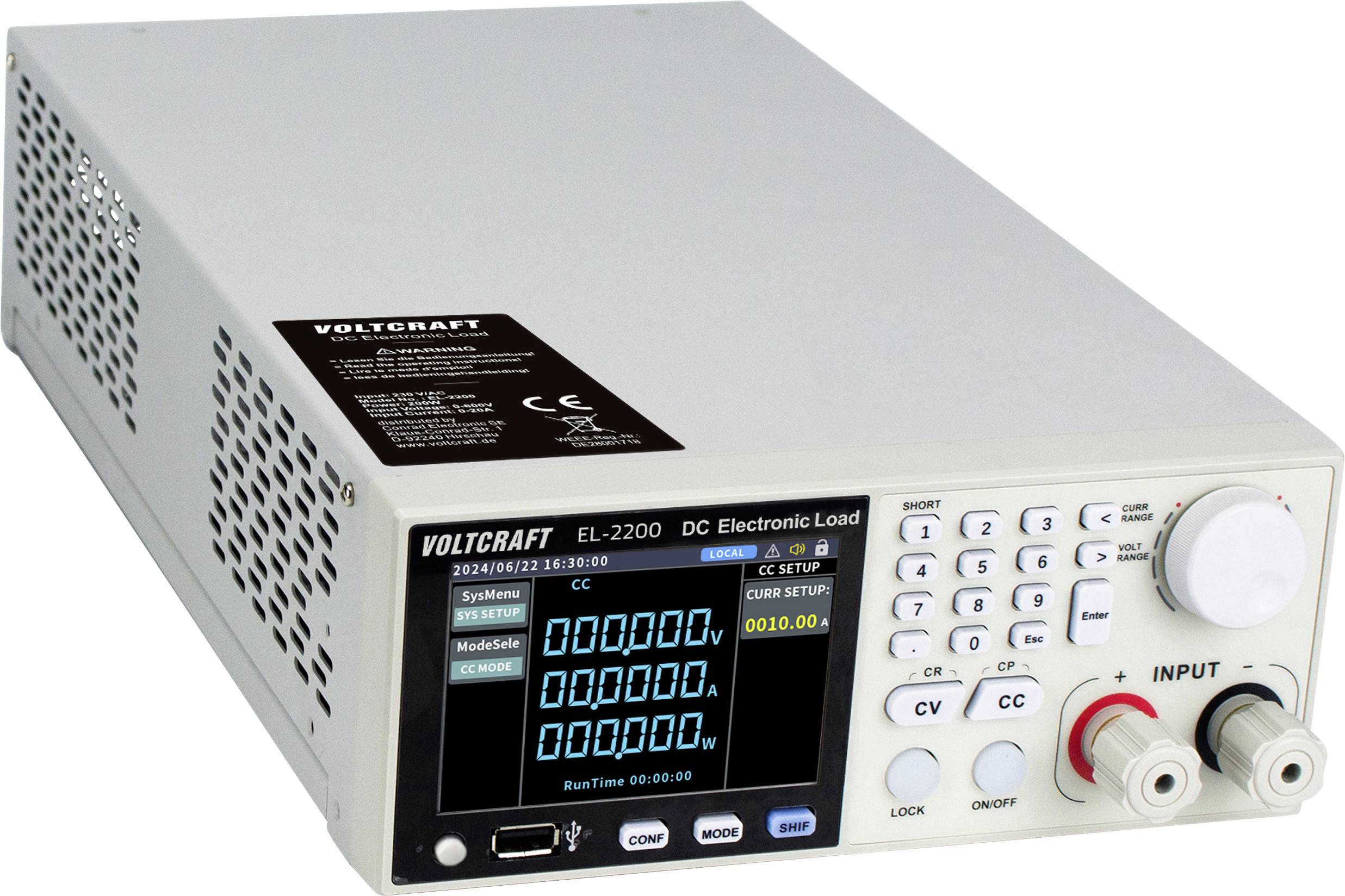

A 'Voltcraft EL-2200 DC Electronic Load' feliratú voltmérő méréseket jelenít meg egy képernyőn, és rendelkezik bemeneti és vezérlőgombokkal.

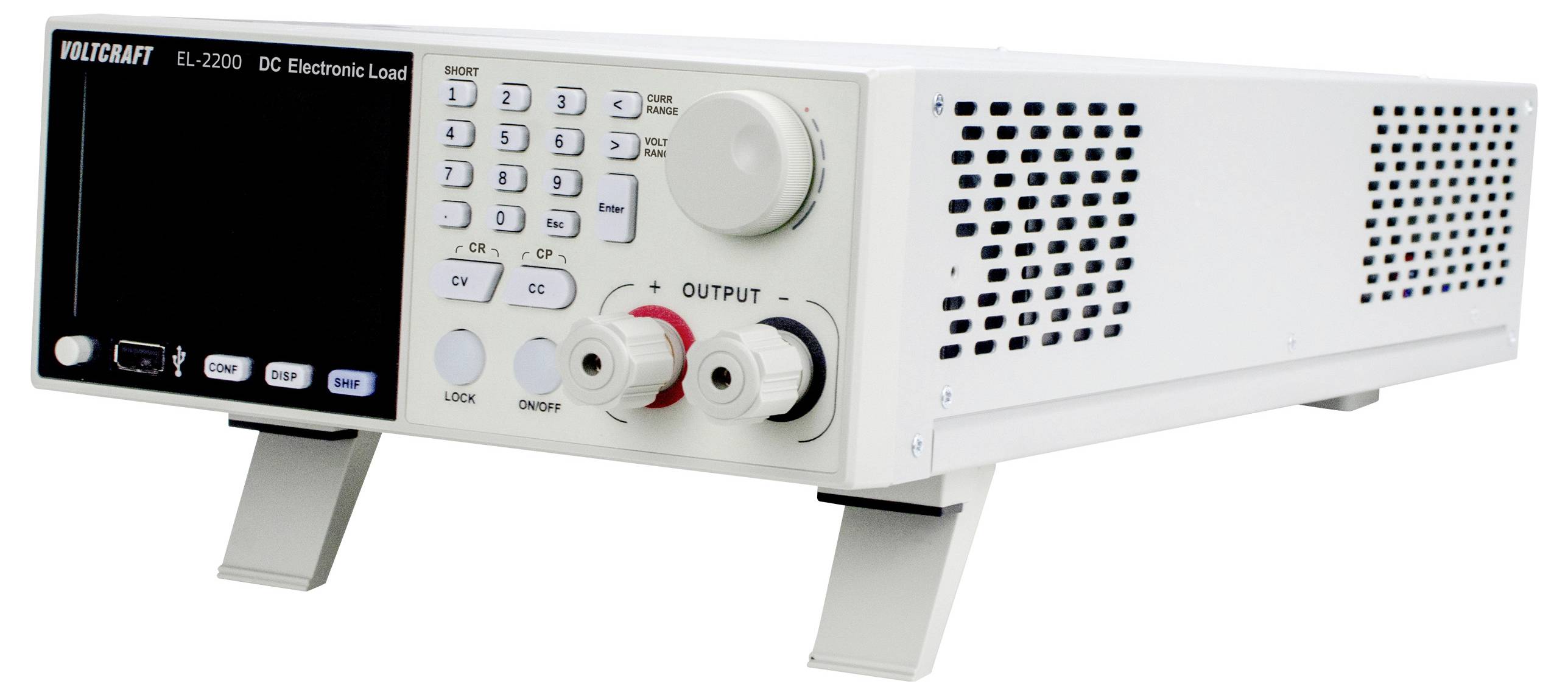

A Voltcraft DL-2200 elektronikus terhelőeszköz vezérlőgombokkal és forgógombokkal kissé jobbra dőlve helyezkedik el, bemenet/kimenet csatlakozókkal.

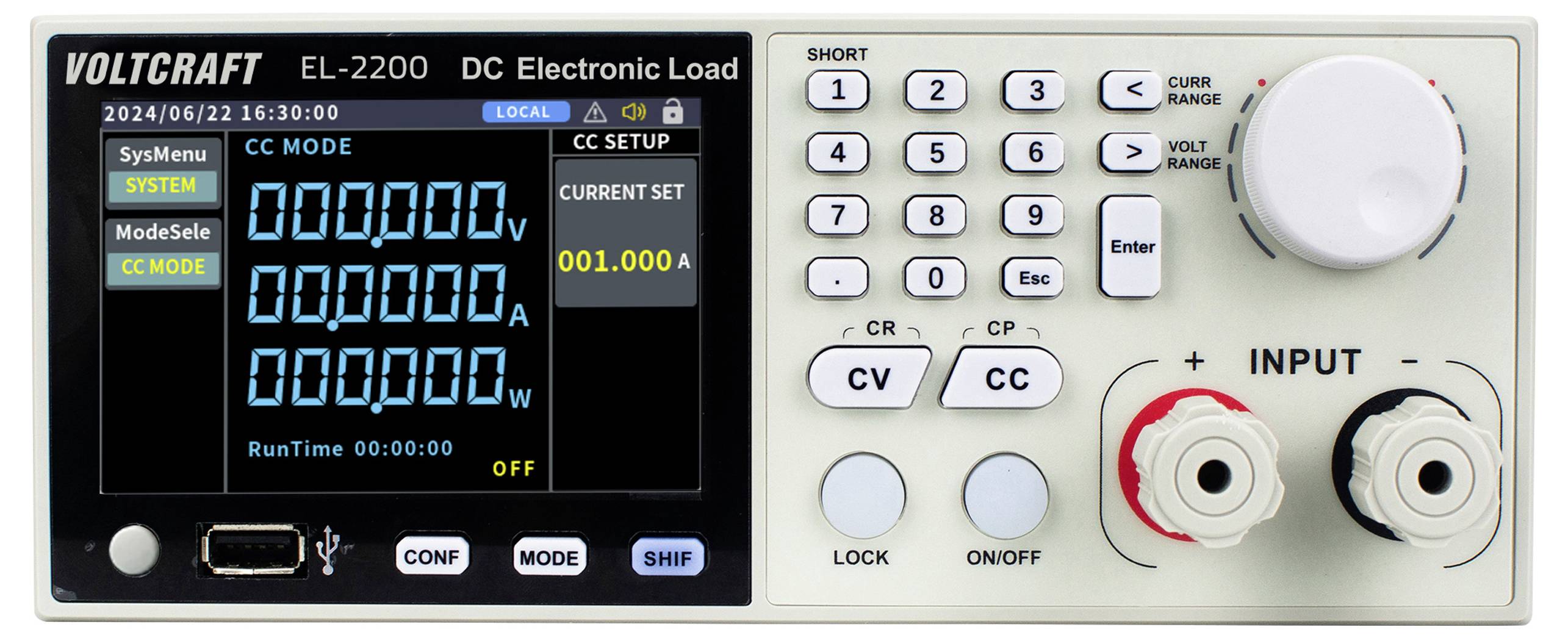

'Voltcraft EL-2200 DC elektronikus terhelő eszköz digitális kijelzővel, beállítógombokkal és bemeneti csatlakozókkal teljesítményméréshez.'

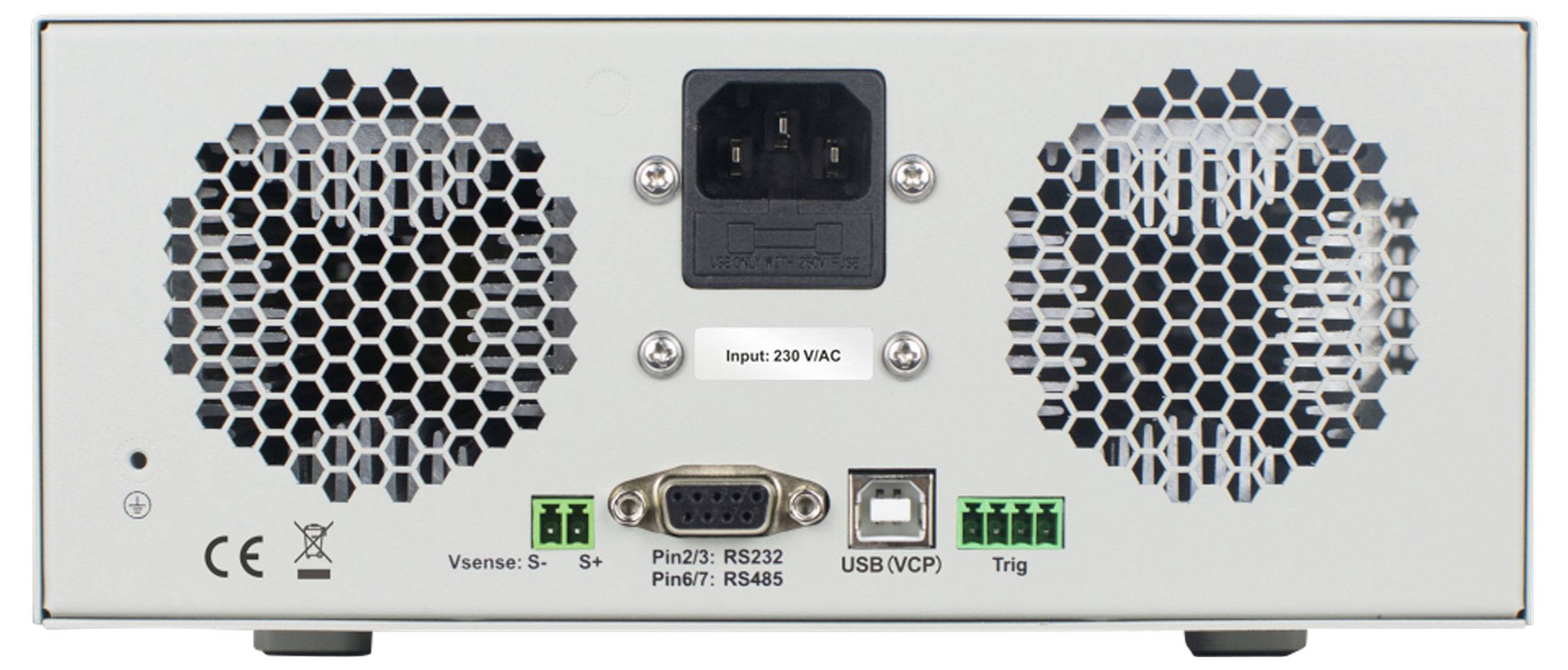

Egy tápegység hátulnézete két nagy ventilátorral, egy IEC tápcsatlakozóval, amelyen a 'Bemenet: 230 VAC' felirat szerepel, RS232, RS485, USB és trigger csatlakozókkal.

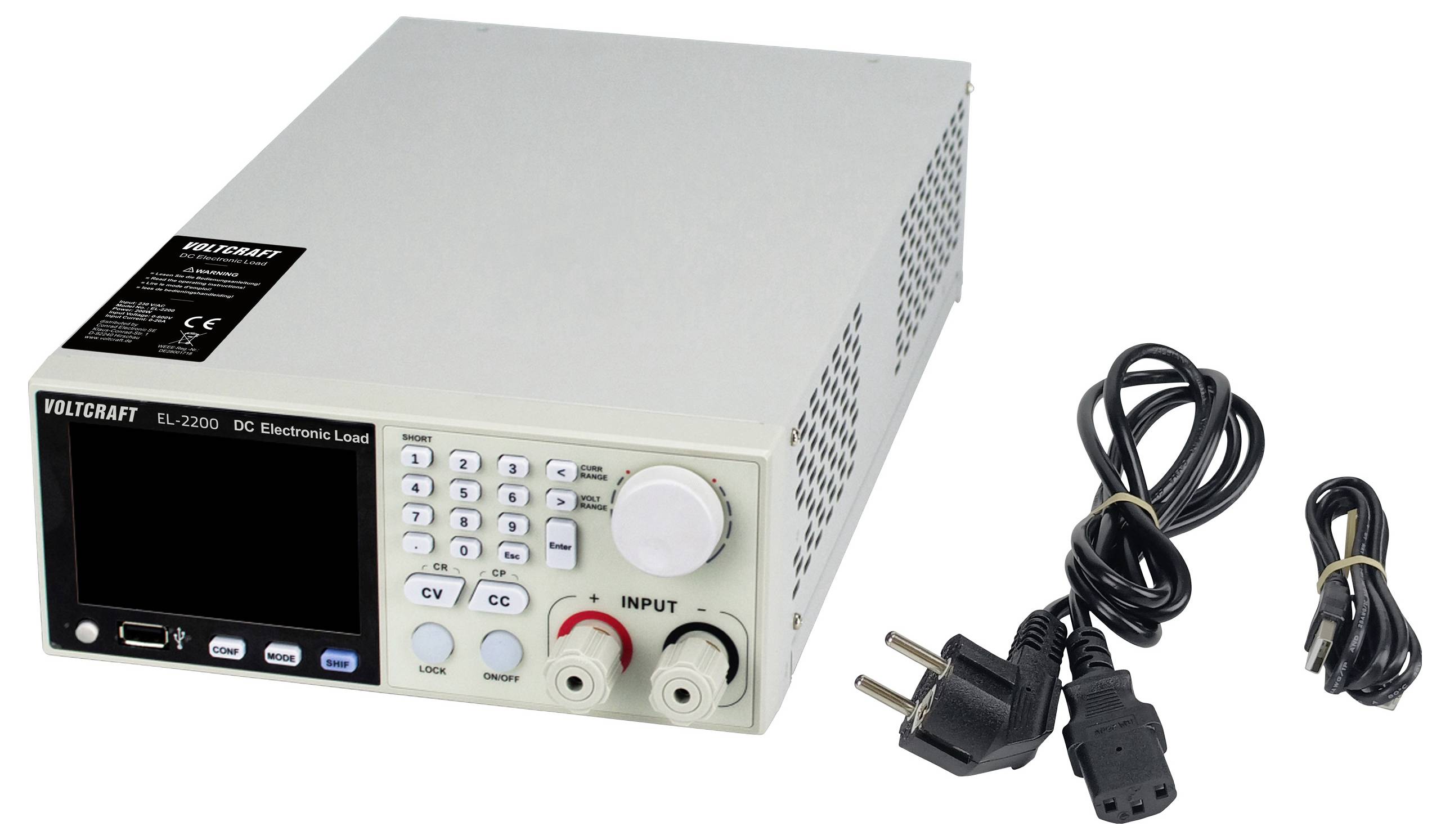

Kijelzővel, gombokkal és bemeneti csatlakozókkal ellátott egyenáramú elektronikus terhelőkészülék, tápkábelekkel ábrázolva, elektromos áramkörök teszteléséhez és méréséhez használva.

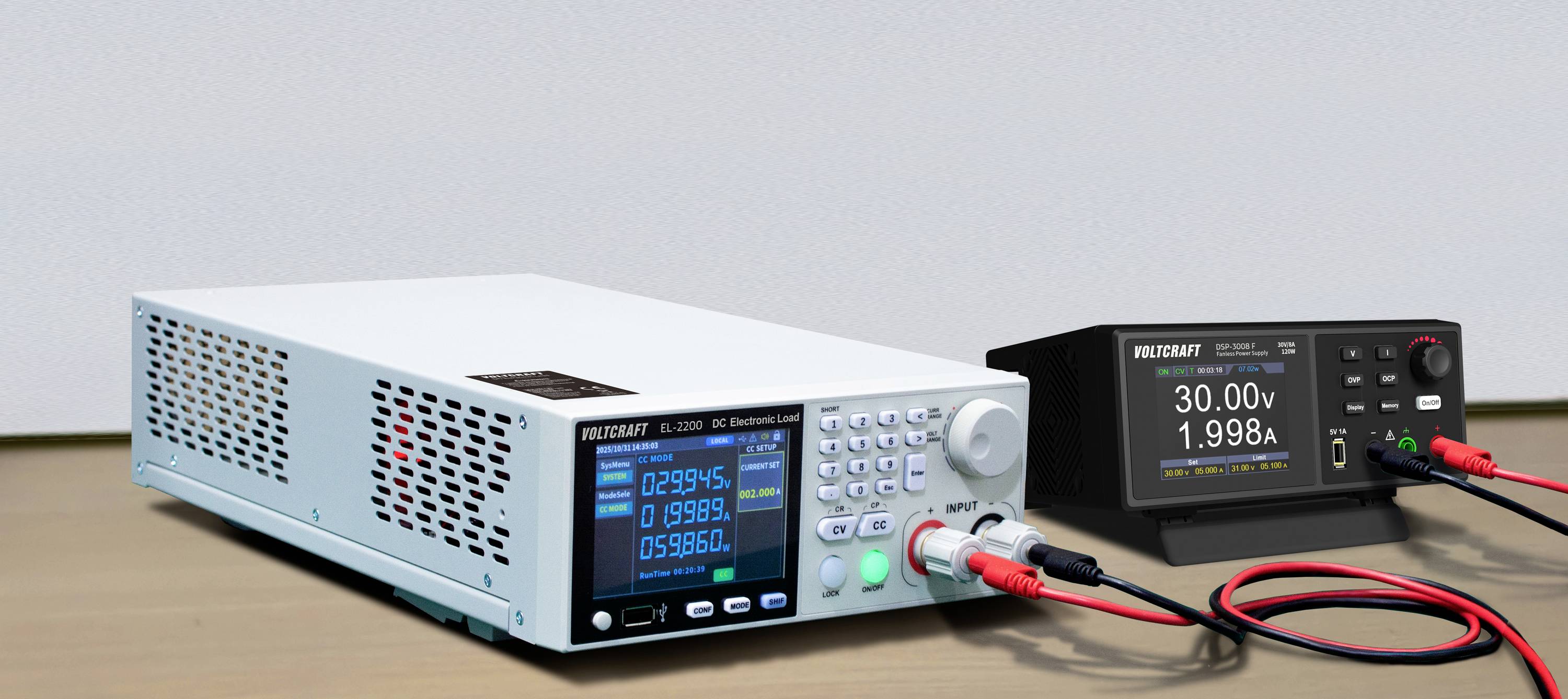

Két elektronikai eszköz egy asztalon: egy fehér digitális tápegység kék háttérvilágítású kijelzővel, amelyen '12,00V' és '0,998A' látható, valamint egy második eszköz, amelyen '30,00V' és '1,998A' szerepel.

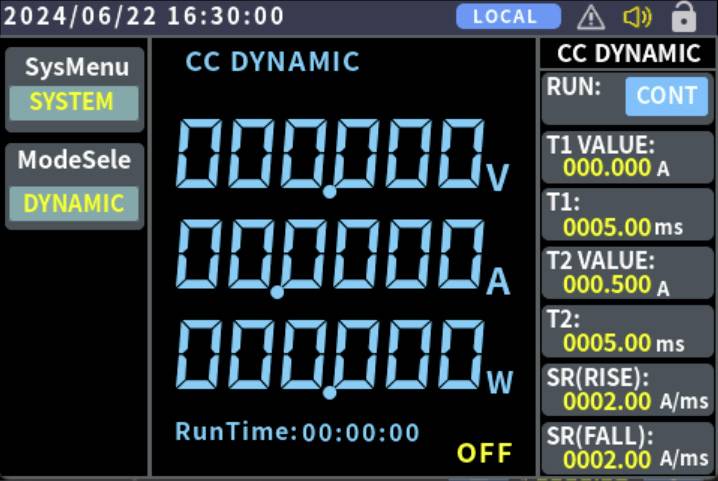

A 'CC DINAMIKUS' képernyő a feszültséget, áramot és teljesítményt 0-nak mutatja. A futási idő '00:00:00'. A sárga T1 és T2 értékek időintervallumokat jeleznek.

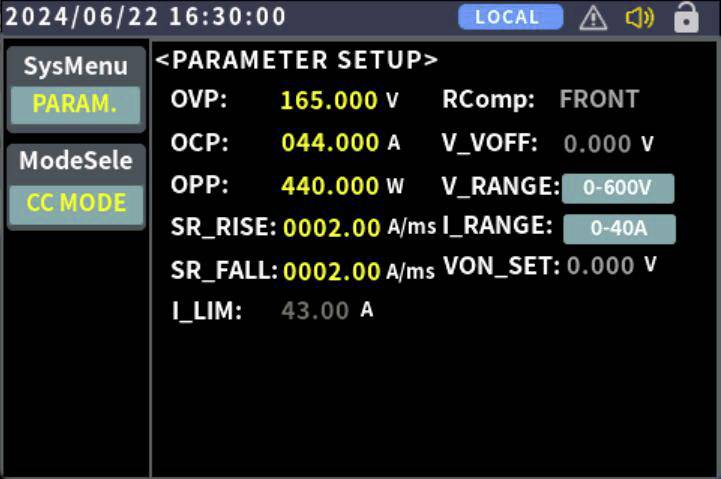

'Paraméterek beállítása' képernyő feszültség és áram beállítások megjelenítése: OVP 165V, OCP 44A, OPP 440W, I_LIMIT 43A, tartományok 0-600V, 0-40A.

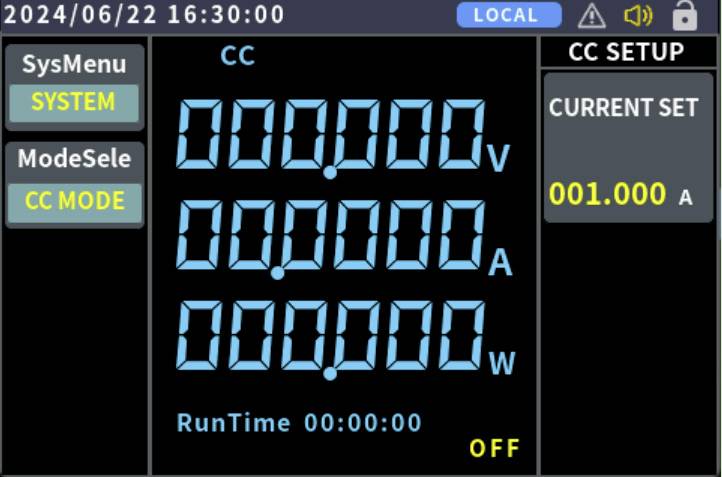

'CC BEÁLLÍTÁS' képernyő megjeleníti a 'JELENLEGI BEÁLLÍTÁS' értékét '001,000 A' formában. Egyéb mérőszámok '0' értéket mutatnak feszültség, áramerősség és teljesítmény esetében. 'Futásidő' '00:00:00'.

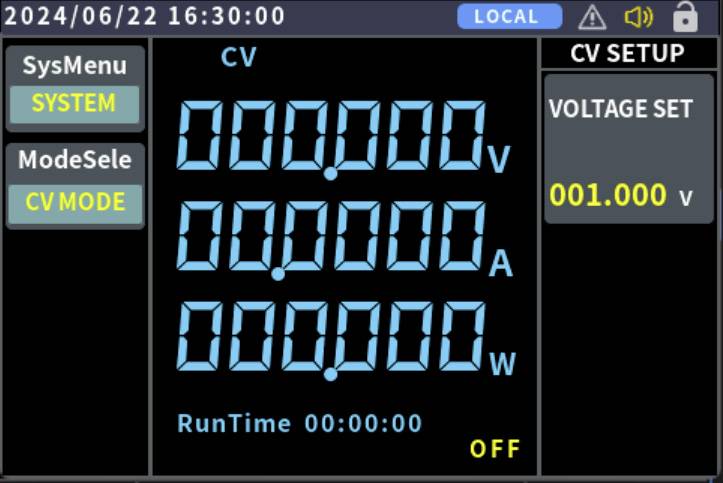

Digitális tápegység interfészét megjelenítő kijelző. A feszültség '001.000 V' értékre van állítva CV módban. Áramerősség és teljesítmény nulla értéken.

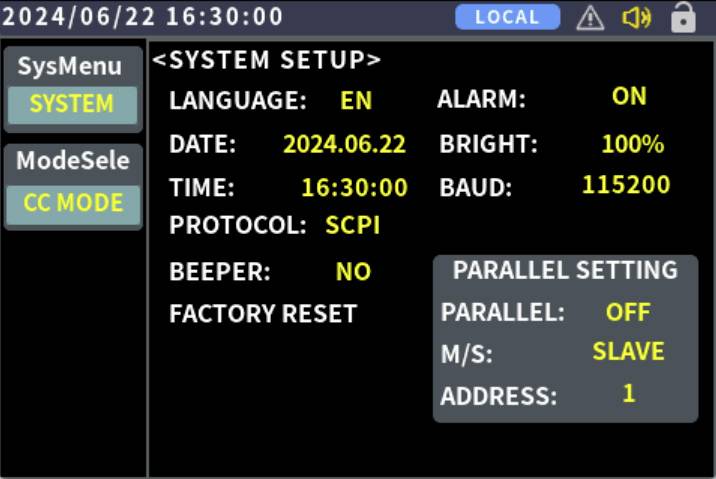

'Rendszerbeállítás' képernyő, nyelv EN, dátum 2024.06.22, idő 16:30:00, protokoll SCPI, riasztás BE, fényerő 100%, baud 115200, párhuzamos beállítás KI, M/S SZOLGA, és cím 1.

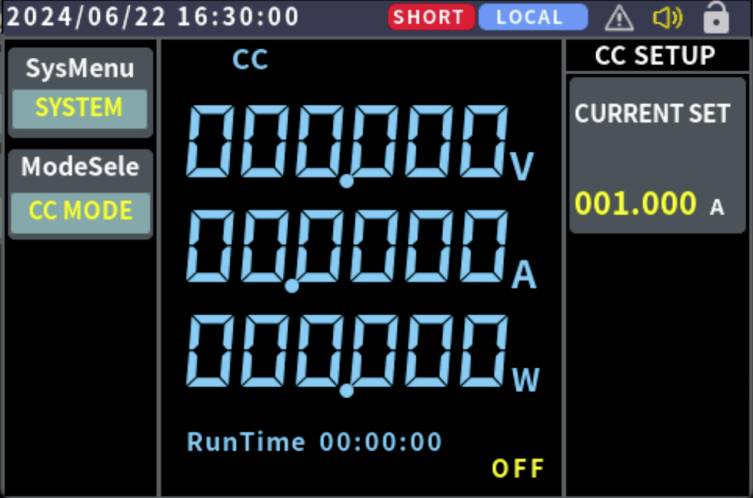

Eszköz képernyője nullákat mutat feszültség, áramerősség és teljesítmény leolvasásakor. 'ÁRAMERŐSSÉG BEÁLLÍTÁS' értéke '001.000 A'. 'Üzemidő 00:00:00 KI.'

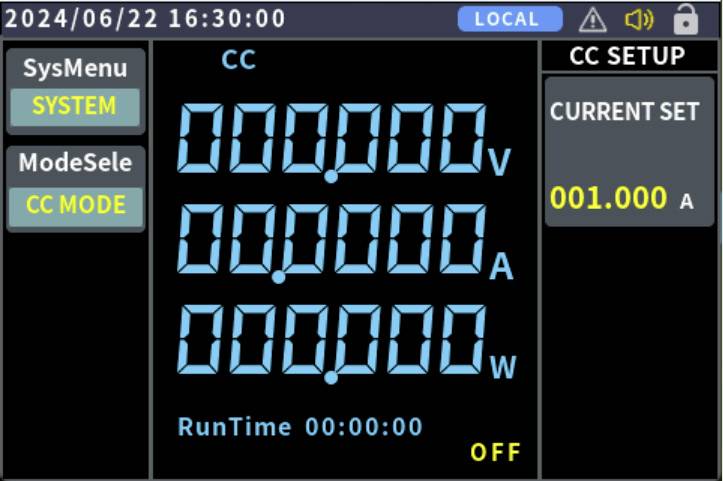

Digitális teljesítménymérő kijelző, amely feszültséget, áramerősséget és teljesítményt mutat nullán. Áram beállítva 001,000 A-re. 'Futási idő 00:00:00,' üzemmód: CC.

'CR ÜZEMMÓD' kijelző feszültséget (V), áramerősséget (A) és teljesítményt (W) mutat, mind 0 értéken. Futásidő 00:00:00 és ELLENÁLLÁS beállítva 0010,00 Ω-ra.

A 'CP BEÁLLÍTÁS' képernyő feszültséget, áramot és wattot egyaránt nullán mutat, a teljesítmény 001.000 W-ra van állítva. A Futásidő 00:00:00 és Ki van kapcsolva.

1/15

Szolgáltatásunk az Ön számára

Adatlap (PDF)

50 db

Szám

Összesen (264 559 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

VOLTCRAFT EL-2200 DC elektronikus terhelés

Bemeneti feszültség: 220 V ±10%
Frekvenciatartomány 50/60 Hz
Bemeneti áram: 0 - 20 A
Maximális teljesítmény: 200 W
Minimális üzemi feszültség: 0,8 V, 20 A
Felbontás: 1 mV, 1 mA

Műszaki adatok

Gyártói szám: EL-2200

Bemeneti feszültség: 0-600 V

Termék típus: Elektronikus terhelés

Bemeneti feszültség (min.): 0 V/DC

Terhelési bemeneti áram (max.): 20 A

Tartós csatlakozási teljesítmény (max.): 200 W

Méret: (Sz x Ma x Mé) 215 x 88 x 375 mm

Bemeneti terhelési áram (max.): 600 V/DC

Súly: 4.2 kg

: Gyári standard (tanúsítvány nélkül)

Bemenetek: 230 V/AC, 50/60 Hz

Terhelés bemeneti feszültség (min.): 0.8 V/DC

Terhelés-bemeneti áram (min.): 0 A

Szélesség: 215 mm

Magasság: 88 mm

Mélység: 375 mm

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 3451222 VOLTCRAFT EL-2200 Elektronikus terhelés 600 V/DC 20 A 200 W

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3451222 VOLTCRAFT EL-2200 Elektronikus terhelés 600 V/DC 20 A 200 W

Garanciális feltételek

Garanciális feltételek 3451222 VOLTCRAFT EL-2200 Elektronikus terhelés 600 V/DC 20 A 200 W

Letöltés

Letöltés 3451222 VOLTCRAFT EL-2200 Elektronikus terhelés 600 V/DC 20 A 200 W

Leírás

Nagy pontosságú terhelésszimuláció áramforrásokhoz
A Voltcraft EL-2200 DC széles körben használható, például tápegységek, újratölthető akkumulátorok vagy töltők tesztelésére. Terhelésszabályozást kínál állandó áram (CC), állandó feszültség (CV), állandó ellenállás (CR) és állandó teljesítmény (CP) alapján. Továbbá olyan funkciók is integrálva vannak, mint a dinamikus áramtesztelés 10 kHz-ig és a távkompenzáció. 1 kimenet áll rendelkezésre, a terhelési értékek maximum 220 V, 20 A és 200 W értékig állíthatók.

Biztonságos működés
A biztonságos működés érdekében a Voltcraft EL-2200 DC túlfeszültség, túlterhelés, túlterhelés és túlmelegedés ellen védett. A párhuzamos vezérlés akár 10 eszközt is támogat, és potenciálisan energiaigényes alkalmazásokhoz is alkalmas.

Kényelmes értékelés
Minden adat a könnyen leolvasható 10 cm-es (3,9 hüvelykes) TFT LCD színes kijelzőn jelenik meg. Ezenkívül USB port és RS232 szabványú interfész is rendelkezésre áll az SCPI protokollokhoz.

Összeszerelés és tartozékok
Önálló működéshez a Voltcraft EL-2200 DC kihajtható lábakkal van felszerelve. Rackbe szereléshez a tápegységnek két, a rack szélességének felénél nagyobb magasságú egységre van szüksége. A készülékhez tartozik egy tápkábel, egy használati útmutató és egy biztonsági adatlap.

Ez a szöveg gépi fordítással készült.

Kivitel

2U szabványos rack formátum 1/2 hosszúsággal, rackbe szerelhető
10 cm-es (3,9 hüvelykes) TFT LCD színes kijelző
Négy funkció: állandó áram (CC), állandó feszültség (CV), állandó ellenállás (CR), állandó teljesítmény (CP)
Maximális bemeneti teljesítmény: 220 V ±10%, 20 A, 200 W
Dinamikus áramvizsgálat akár 10 kHz-ig
Nagy felbontású feszültség- és áram-visszacsatolás: 1 mV/0,1 mA
Távoli kompenzáció
Többszörös védelem: túlfeszültség, túlterhelés, túlterhelés, túlmelegedés stb. ellen.
RS232 szabványú interfész, támogatja az SCPI protokollt
Párhuzamos vezérlés, akár 10 eszköz támogatásával, potenciálisan teljesítményigényes alkalmazásokhoz.

Szállítás tartalma

Elektronikus terhelés
Hálózati kábel
USB kábel
Használati útmutató
Biztonsági adatlap
