VOLTCRAFT EL-2400 Elektronikus terhelés 600 V/DC 40 A 400 W vásárlása

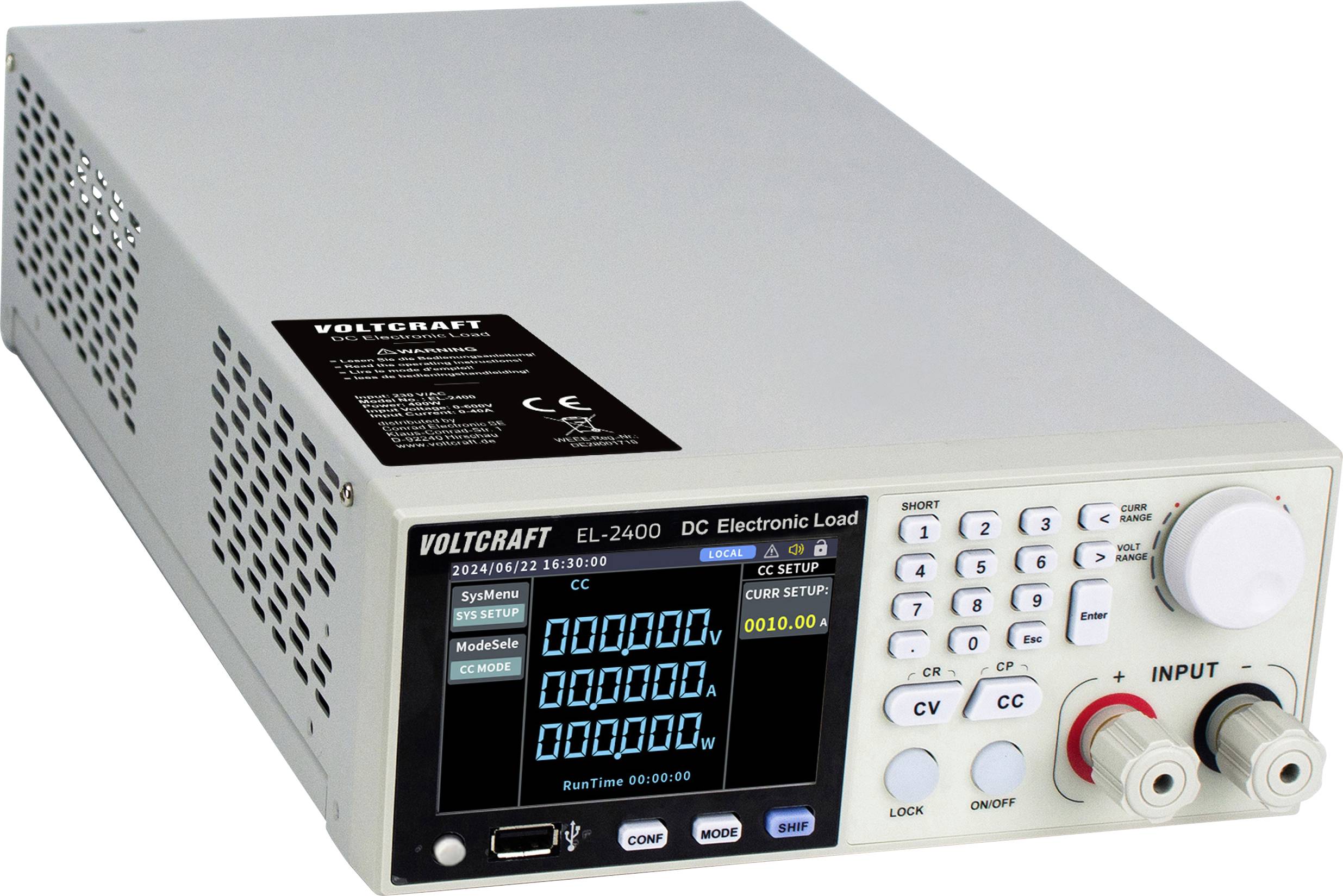

A Voltcraft EL-2400 DC elektronikus terhelő eszköz digitális kijelzővel, amely numerikus leolvasásokat mutat, vezérlőgombokkal és bemeneti csatlakozókkal.

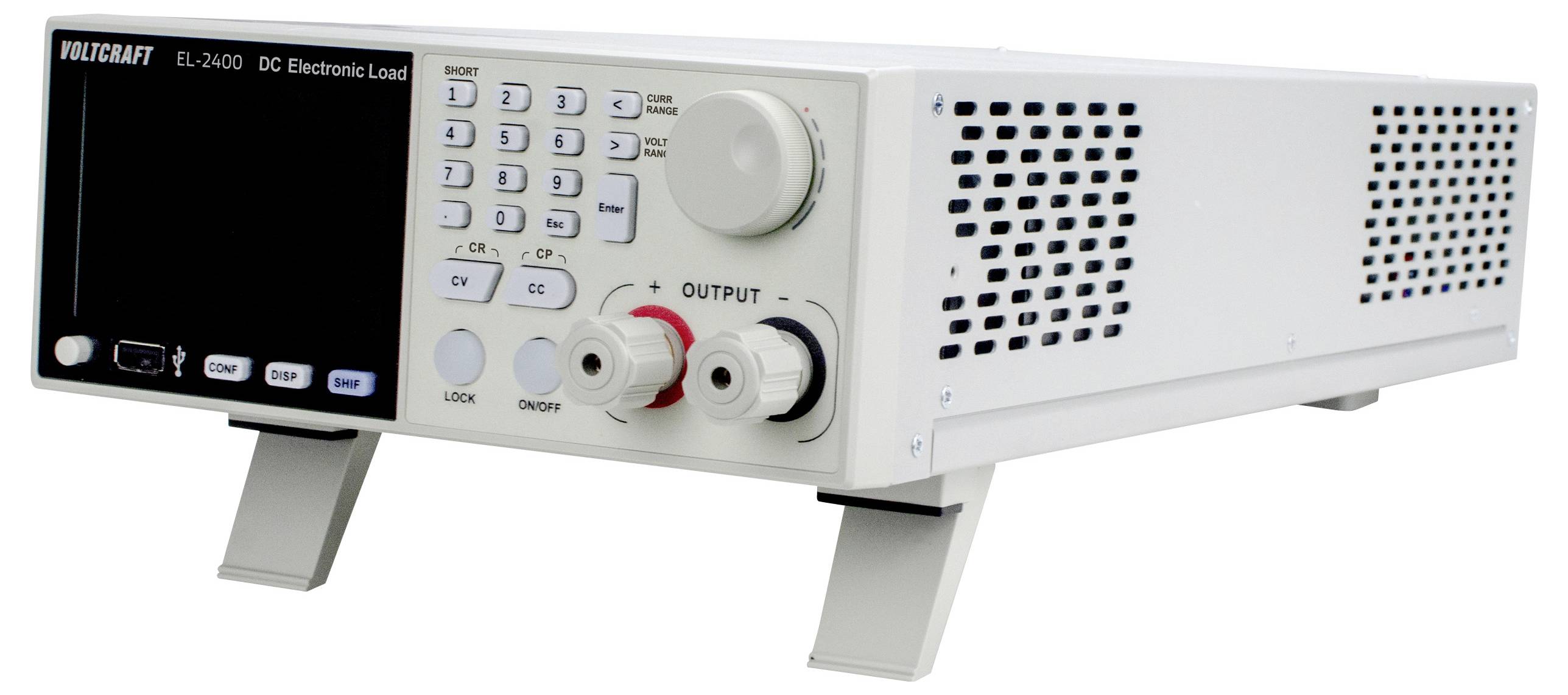

Egy téglalap alakú egyenáramú elektronikus terhelőeszköz kijelzővel, vezérlőgombokkal, valamint piros és fekete csatlakozókapcsokkal a kimeneti kapcsolatokhoz.

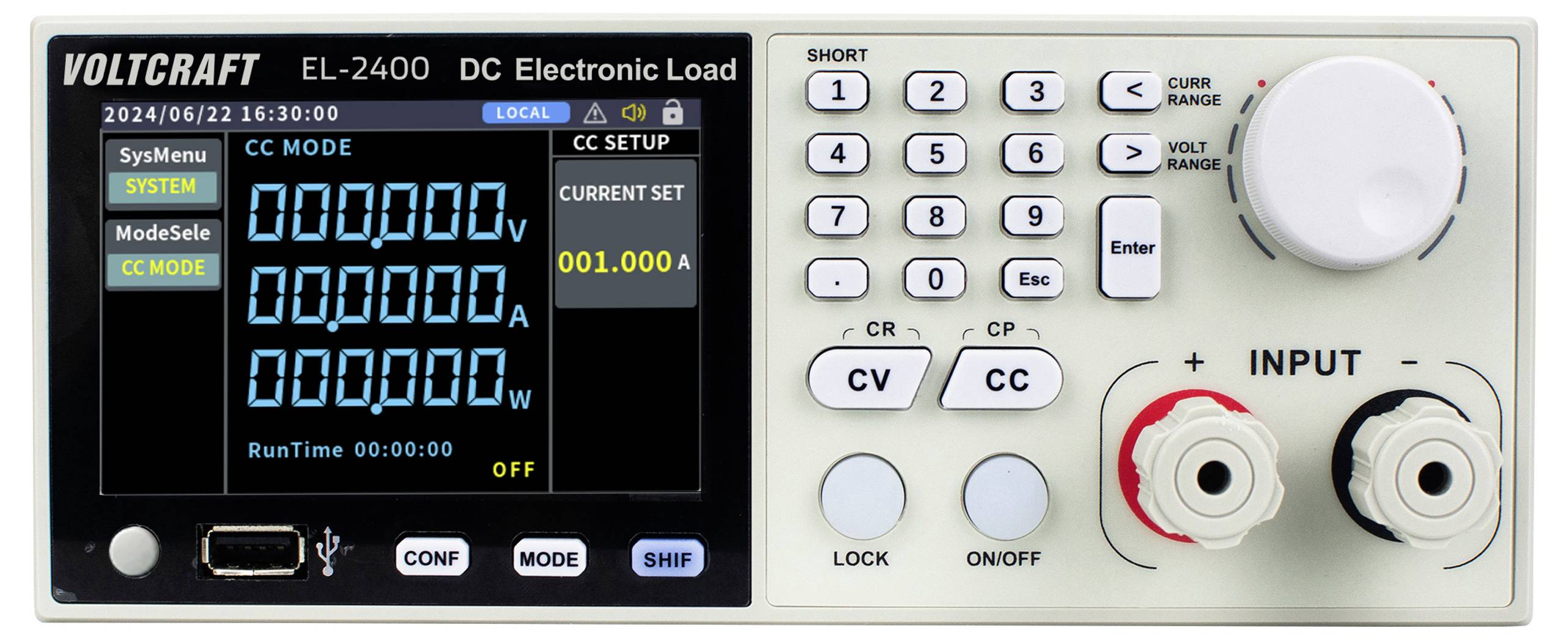

'VOLTCRAFT EL-2400 DC Elektronikus Terhelés' digitális kijelzővel, amely az áramerősség beállításait és a különböző funkciók vezérlőit mutatja.

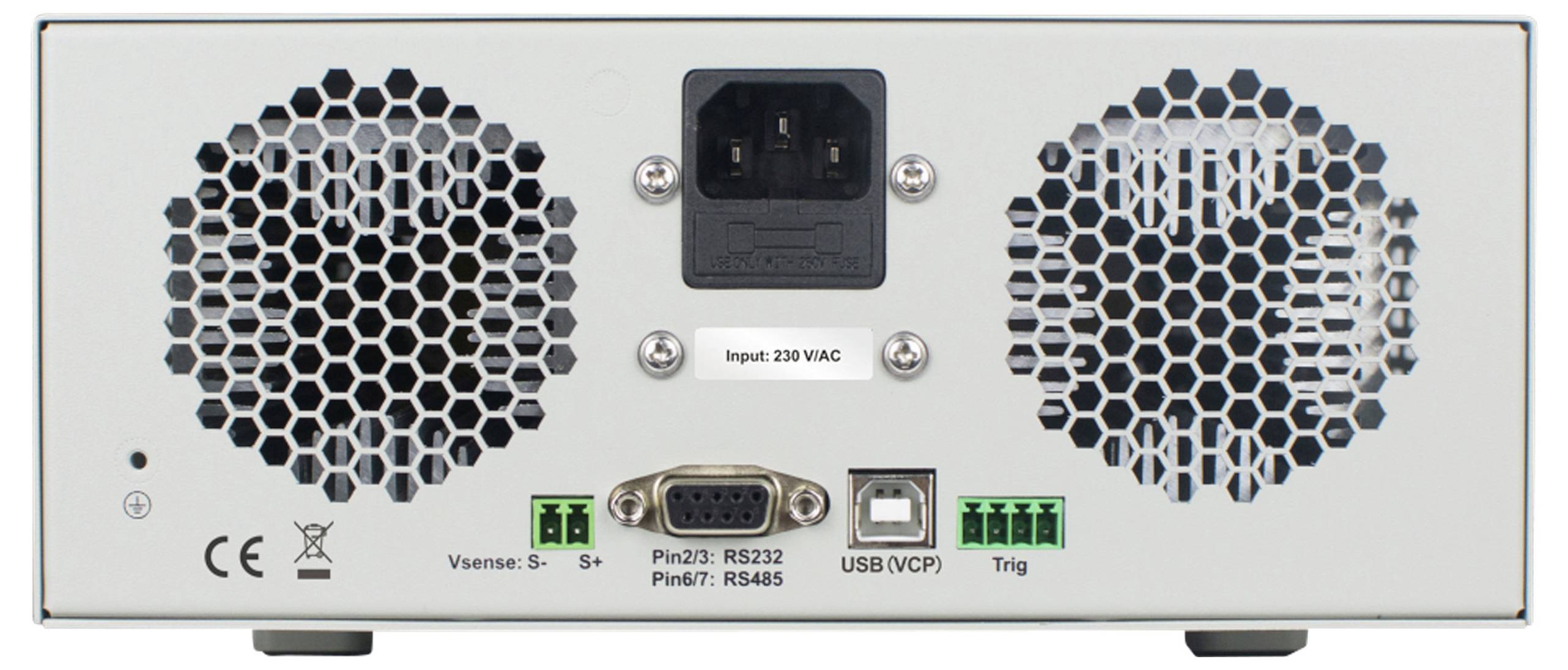

Elektronikai eszköz hátoldala két szellőzőnyílással, tápcsatlakozó 'Bemenet: 230 VAC' felirattal, RS232 és USB portokkal csatlakozási lehetőségekhez.

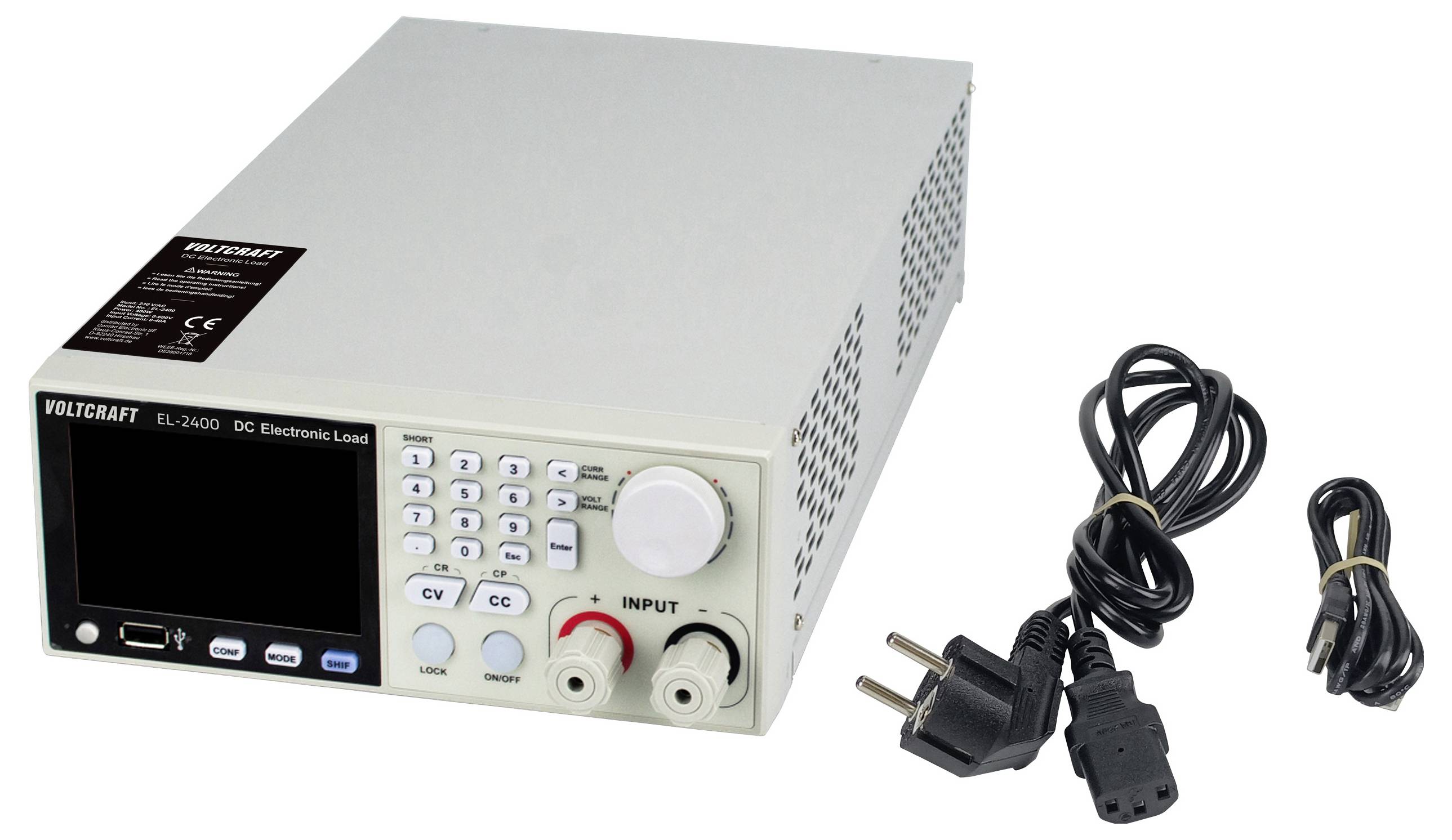

Voltcraft EL-2400 DC elektronikus terhelő eszköz digitális kijelzővel, különböző vezérlőgombokkal és bemeneti csatlakozókkal. Tápkábelek mellékelve.

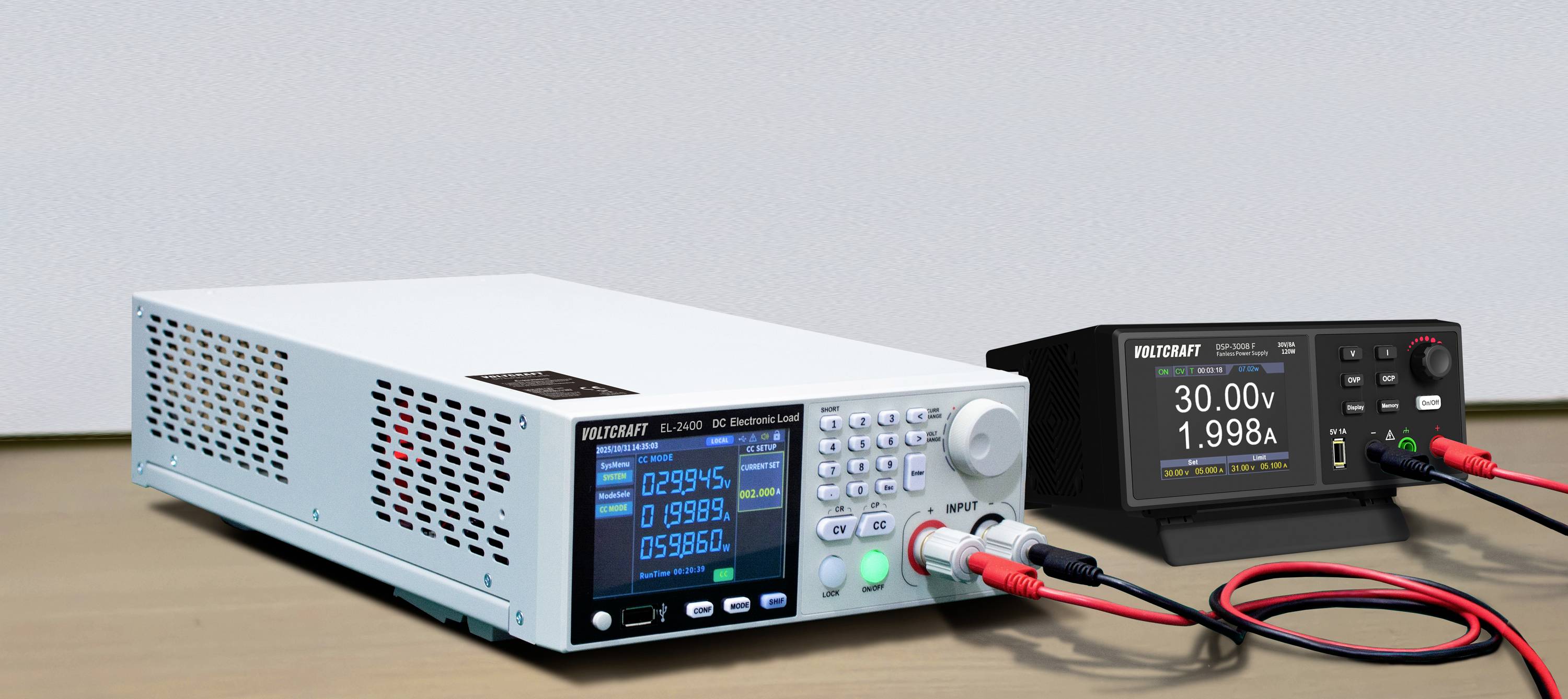

Két elektronikai eszköz egy asztalon. A bal oldali egy kék-fehér precíziós tápegység digitális kijelzővel. A jobb oldali egy fekete műszer, amelynek kijelzőjén '30.00V, 1.998A' látható. Mindkét eszköz piros és fekete kábelekkel van összekötve.

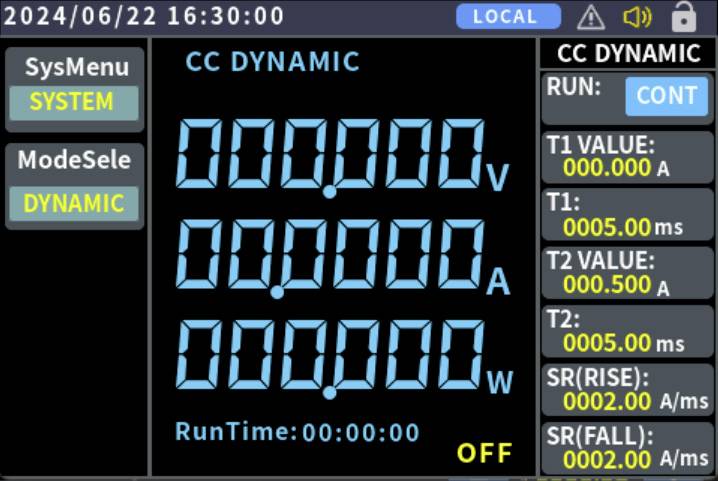

A digitális kijelző aktuális mérési adatokat mutat, beleértve a feszültséget, áramerősséget és teljesítményt, 'CC DINAMIKUS' teszt beállításokkal.

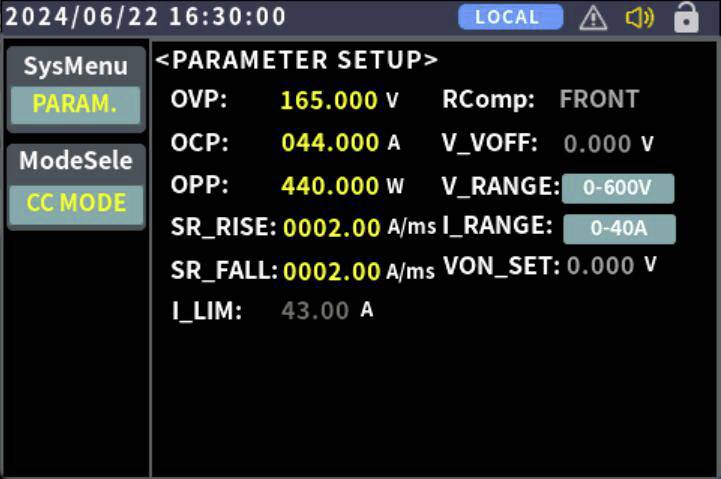

'Paraméter beállítás' képernyő megjelenített beállítások: OVP 165V, OCP 44A, OPP 440W, Rcomp ELÖL, SR_RISE 4A/ms és SR_FALL 2A/ms.

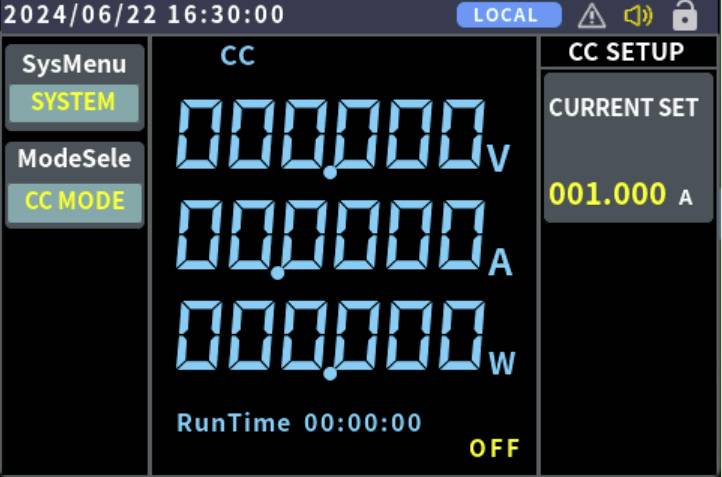

Digitális kijelző, amely feszültséget, áramerősséget és teljesítményt mutat, mind nullán, 'Üzemidő 00:00:00' és állapot 'KI'. Áramerősség beállítva 001,000 A-re.

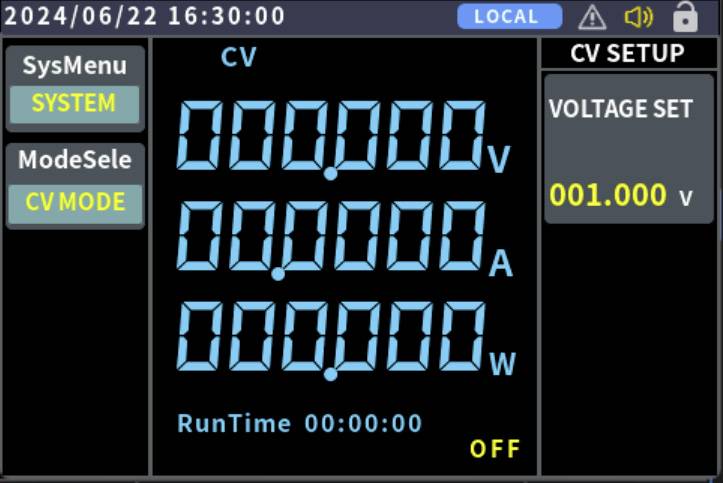

Digitális kijelző, amelyen a 'CV' üzemmód látható, feszültség, áram és teljesítmény leolvasások nullára állítva, feszültség beállítva '001.000 V'-ra. Futásidő kijelezve '00:00:00'.

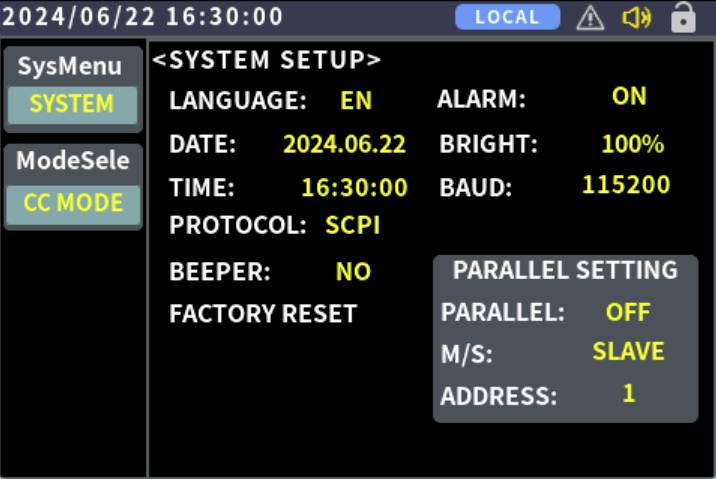

'Rendszerbeállítás' képernyő, nyelv 'HU', dátum '2024.06.22', idő '16:30:00', riasztás 'BE', fényerő '100%', protokoll 'SCPI'.

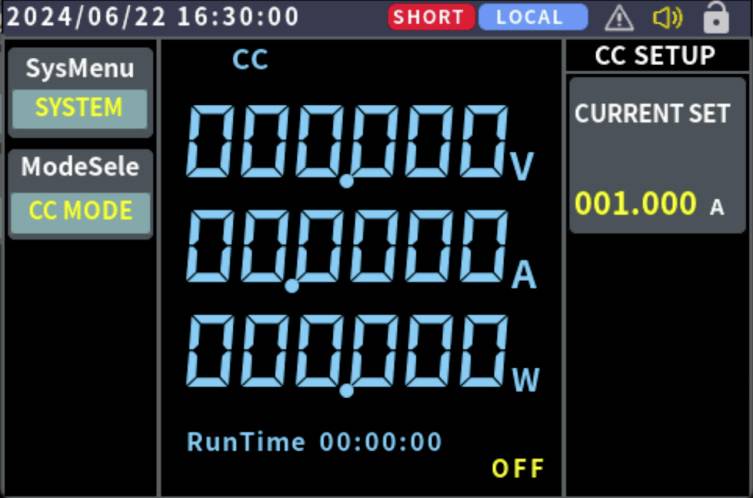

'CC mód' kijelző nullákat mutat feszültségre (V), áramerősségre (A) és wattra (W), futásidő '00:00:00'. Beállított áram '001,000 A'. Gombok rendszerállapotot jeleznek.

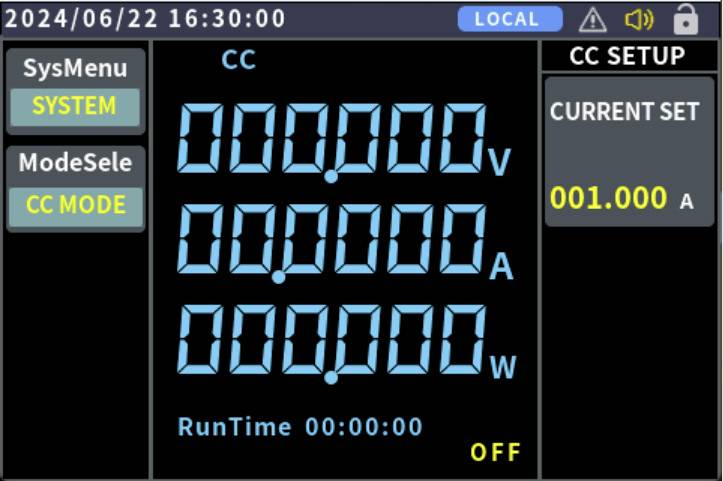

A kép egy elektronikus kijelzőt mutat, amelynek rendszerállapota 'CC ÜZEMMÓD' értékre van állítva. A jelenlegi beállítás '001.000 A'. A futásidő (RunTime) '00:00:00 KI' állapotot jelez.

'CR beállítás' képernyő, amely mutatja a dátumot és időt, helyi módot, és az ellenállás 0010,00 ohm-ra van állítva. Feszültség, áramerősség és teljesítmény kijelzők nullát mutatnak.

'CP ÜZEMMÓD' képernyő feszültség (0,000 V), áramerősség (0,000 A), teljesítmény (0,000 W) és teljesítmény beállítás (001,000 W) kijelzése; futásidő 00:00:00, rendszer kikapcsolva.

1/15

Szolgáltatásunk az Ön számára

Adatlap (PDF)

40 db

Szám

Összesen (377 945 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

VOLTCRAFT EL-2400 DC elektronikus terhelés

Bemeneti feszültség: 220 V ±10%
Frekvenciatartomány 50/60 Hz
Bemeneti áram: 0 - 20 A
Maximális teljesítmény: 200 W
Minimális üzemi feszültség: 0,8 V, 20 A
Felbontás: 1 mV, 1 mA

Műszaki adatok

Gyártói szám: EL-2400

Bemeneti feszültség: 0-600 V

Termék típus: Elektronikus terhelés

Bemeneti feszültség (min.): 0 V/DC

Terhelési bemeneti áram (max.): 40 A

Tartós csatlakozási teljesítmény (max.): 400 W

Méret: (Sz x Ma x Mé) 215 x 88 x 375 mm

Bemeneti terhelési áram (max.): 600 V/DC

Súly: 5 kg

: Gyári standard (tanúsítvány nélkül)

Bemenetek: 230 V/AC, 50/60 Hz

Terhelés bemeneti feszültség (min.): 1.1 V/DC

Terhelés-bemeneti áram (min.): 0 A

Szélesség: 215 mm

Magasság: 88 mm

Mélység: 375 mm

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 3451223 VOLTCRAFT EL-2400 Elektronikus terhelés 600 V/DC 40 A 400 W

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3451223 VOLTCRAFT EL-2400 Elektronikus terhelés 600 V/DC 40 A 400 W

Garanciális feltételek

Garanciális feltételek 3451223 VOLTCRAFT EL-2400 Elektronikus terhelés 600 V/DC 40 A 400 W

Letöltés

Letöltés 3451223 VOLTCRAFT EL-2400 Elektronikus terhelés 600 V/DC 40 A 400 W

Leírás

Nagy pontosságú terhelésszimuláció áramforrásokhoz
A Voltcraft EL-2400 DC széles körben használható, például tápegységek, újratölthető akkumulátorok vagy töltők tesztelésére. Terhelésszabályozást kínál állandó áram (CC), állandó feszültség (CV), állandó ellenállás (CR) és állandó teljesítmény (CP) alapján. Továbbá olyan funkciók is integrálva vannak, mint a dinamikus áramtesztelés 10 kHz-ig és a távkompenzáció. 1 kimenet áll rendelkezésre, a terhelési értékek maximum 220 V, 20 A és 200 W értékig állíthatók.

Biztonságos működés
A biztonságos működés érdekében a Voltcraft EL-2400 DC túlfeszültség, túlterhelés, túlterhelés és túlmelegedés ellen védett. A párhuzamos vezérlés akár 10 eszközt is támogat, és potenciálisan energiaigényes alkalmazásokhoz is alkalmas.

Kényelmes értékelés
Minden adat a könnyen leolvasható 10 cm-es (3,9 hüvelykes) TFT LCD színes kijelzőn jelenik meg. Ezenkívül USB port és RS232 szabványú interfész is rendelkezésre áll az SCPI protokollokhoz.

Összeszerelés és tartozékok
Önálló működéshez a Voltcraft EL-2400 DC kihajtható lábakkal van felszerelve. Rackbe szereléshez a tápegységnek két, a rack szélességének felénél nagyobb magasságú egységre van szüksége. A készülékhez tartozik egy tápkábel, egy használati útmutató és egy biztonsági adatlap.

Ez a szöveg gépi fordítással készült.

Kivitel

2U szabványos rack formátum 1/2 hosszúsággal, rackbe szerelhető
10 cm-es (3,9 hüvelykes) TFT LCD színes kijelző
Négy funkció: állandó áram (CC), állandó feszültség (CV), állandó ellenállás (CR), állandó teljesítmény (CP)
Maximális bemeneti teljesítmény: 220 V ±10%, 20 A, 200 W
Dinamikus áramvizsgálat akár 10 kHz-ig
Nagy felbontású feszültség- és áram-visszacsatolás: 1 mV/0,1 mA
Távoli kompenzáció
Többszörös védelem: túlfeszültség, túlterhelés, túlterhelés, túlmelegedés stb. ellen.
RS232 szabványú interfész, támogatja az SCPI protokollt
Párhuzamos vezérlés, akár 10 eszköz támogatásával, potenciálisan teljesítményigényes alkalmazásokhoz.

Szállítás tartalma

Elektronikus terhelés
Hálózati kábel
USB kábel
Használati útmutató
Biztonsági adatlap
