Name: WAGO 2857-401 2857-401 Leválasztás erősítő 1 db
Brand: WAGO
SKU: 1232604
Availability: SoldOut

Szürke WAGO leválasztó erősítő modul műszaki specifikációkkal és csatlakozó kapcsokkal; Modellszám: 2857-0401.

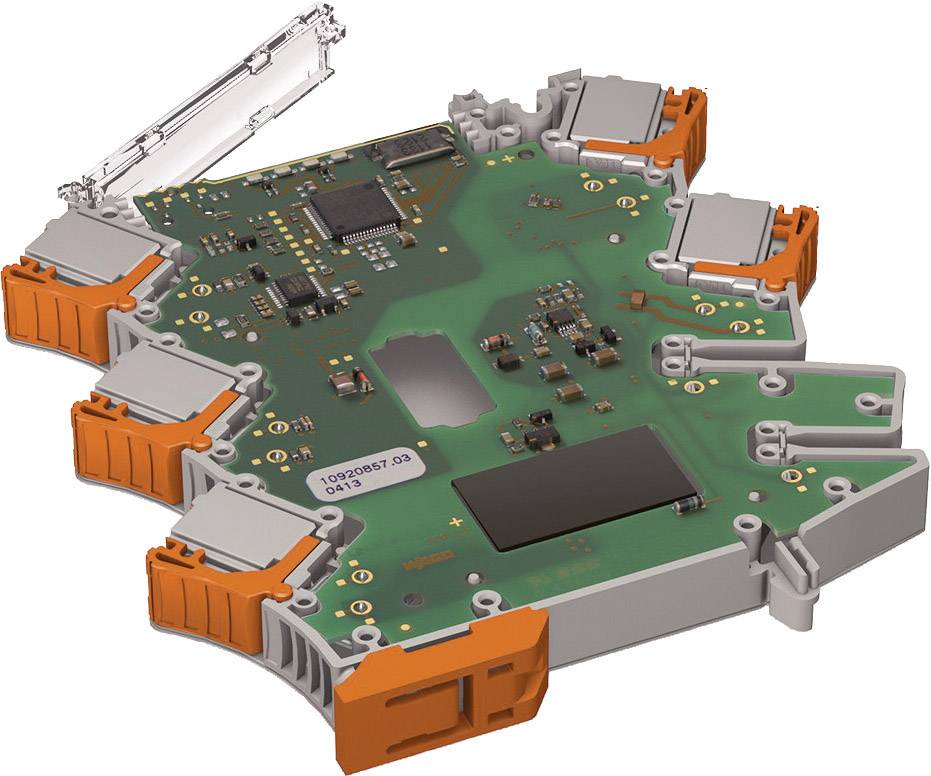

Zöld felületű elektronikus nyomtatott áramkör narancssárga csatlakozókkal, amelyet jelfeldolgozásra használnak a vezérléstechnikában.

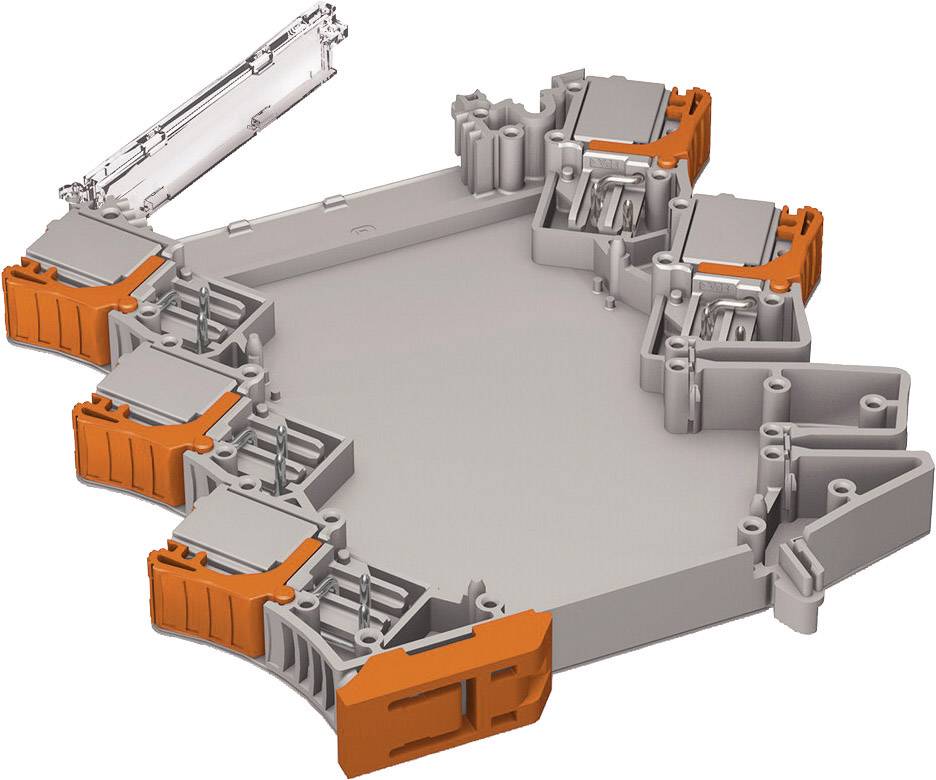

Elektronikus ház több csatlakozókapoccsal szürke árnyalatokban és narancssárga kiemelésekkel, részben felnyitva.

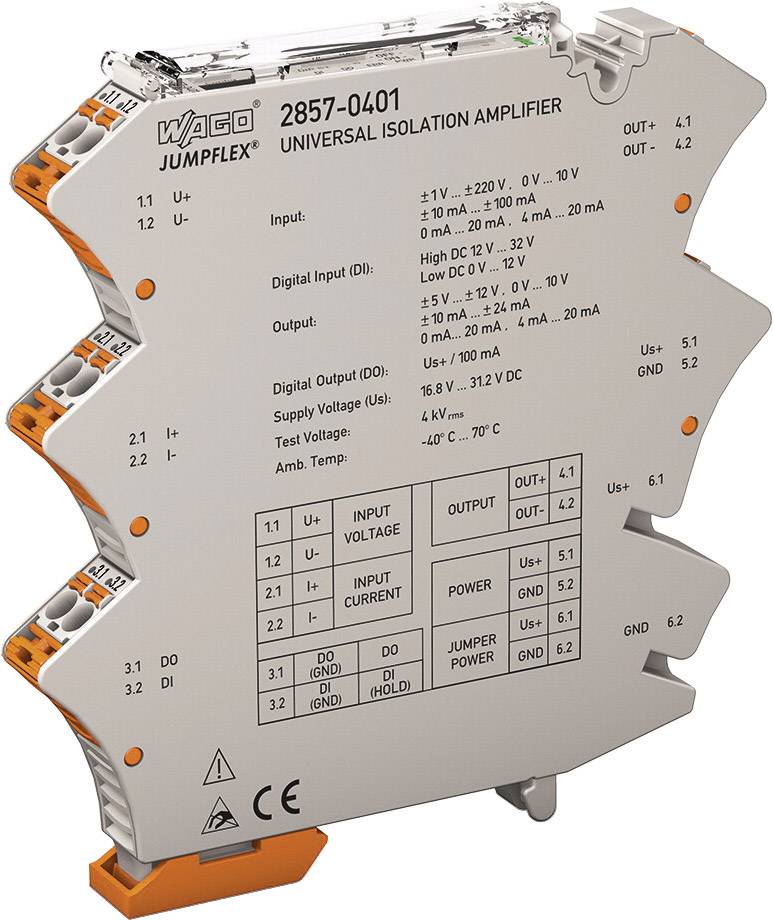

Izolációs erősítő különböző be- és kimenetekkel, modellszám: 2857-0401, műszaki információkat és csatlakozási részleteket mutat.

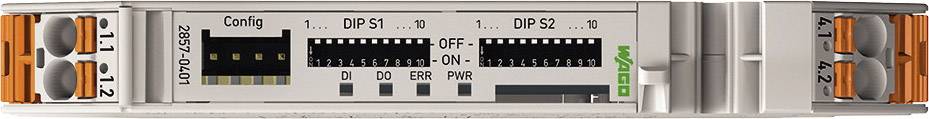

Egy elektronikus eszköz kapcsolókkal és jelzőlámpákkal. Baloldalon narancssárga csatlakozók láthatóak, jobboldalon egy zöld felirat áll: 'WAGO'.

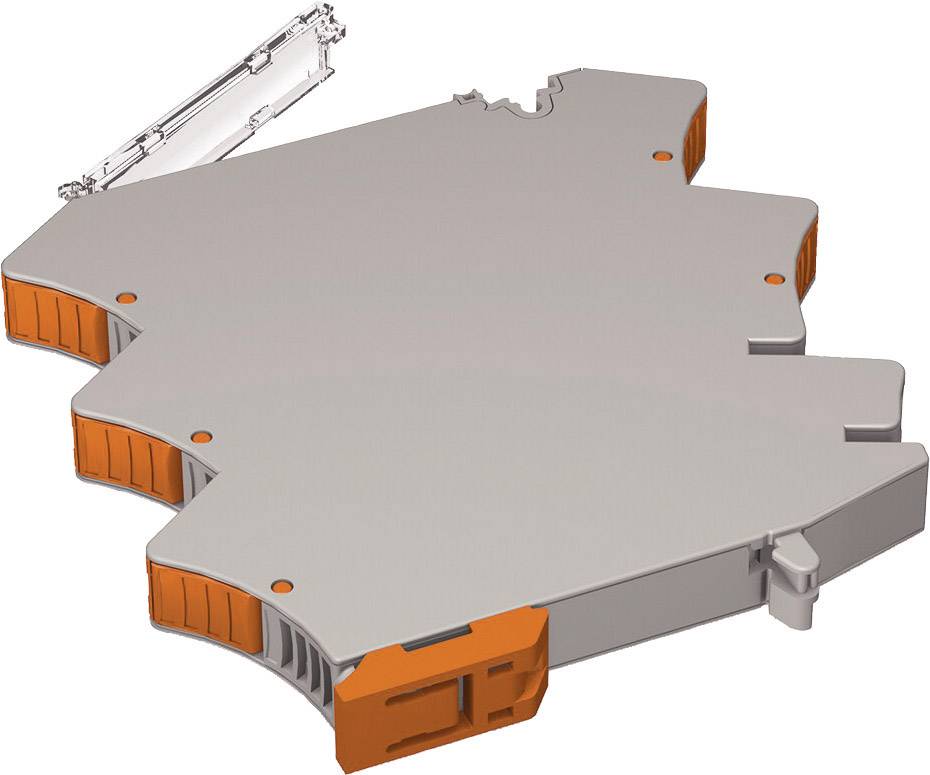

Elektronikus alkatrész szürke házzal és narancs csatlakozó sorkapcsokkal, valószínűleg egy moduláris DIN-sínre szerelhető komponens.

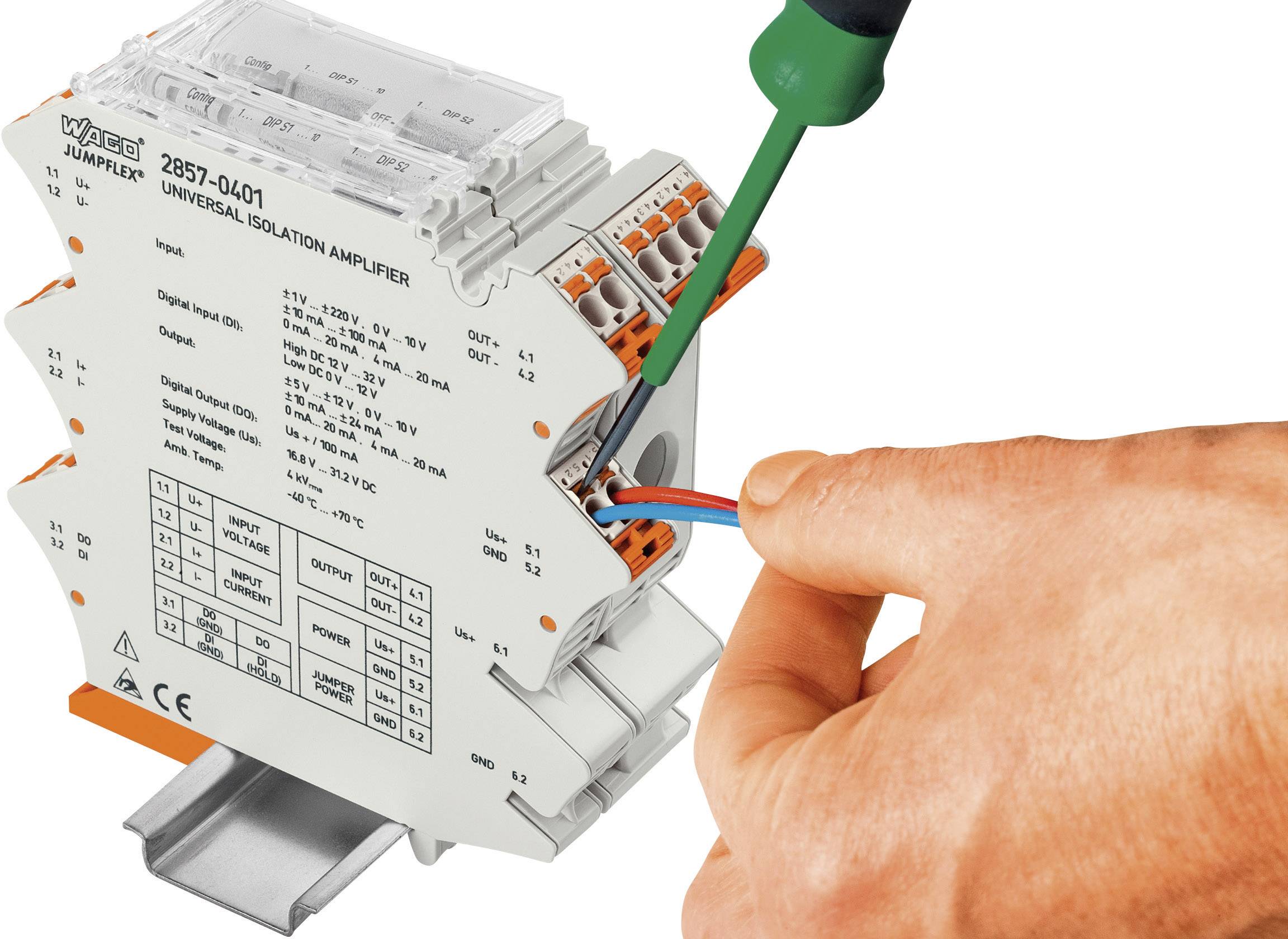

Egy univerzális jelkonverter telepítése csavarhúzóval történik, a kábelek a megfelelő csatlakozókhoz történő csatlakoztatásával.

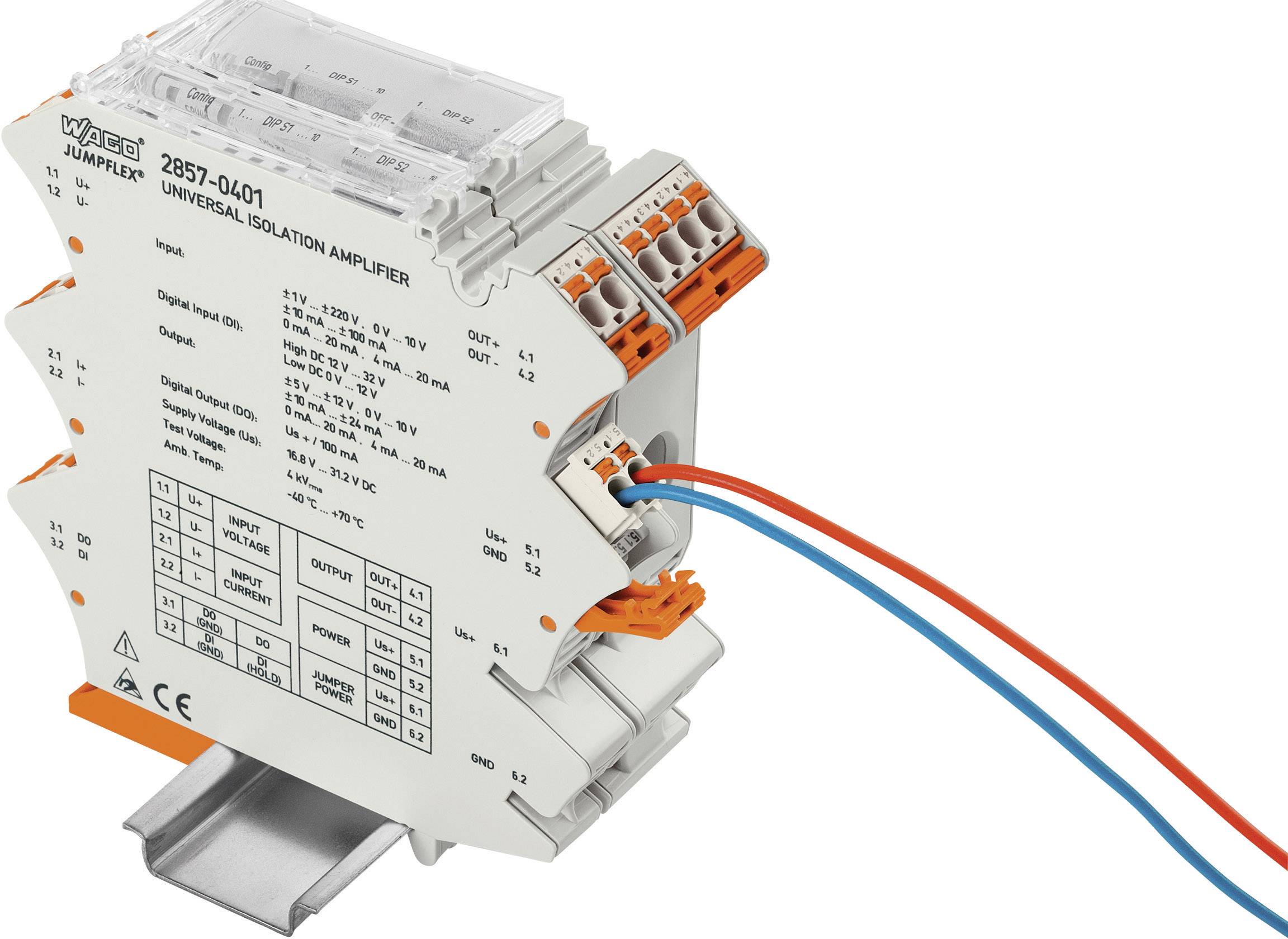

Izolációs erősítő, 2857-0L01 típusszámú, jelátvitelre. Bemeneti és kimeneti specifikációkat mutat. Vezetékekhez csatlakoztatva.

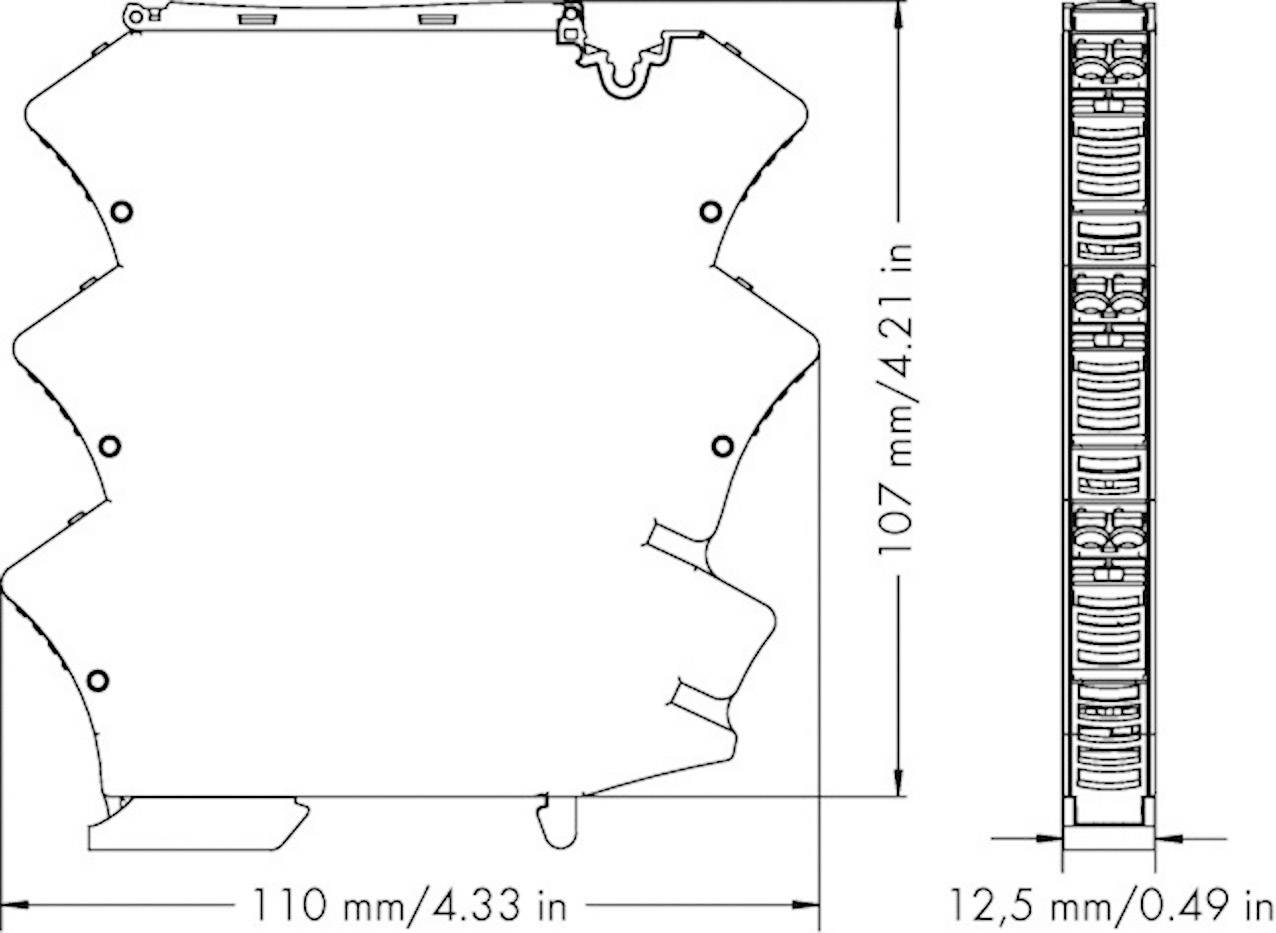

Egy technikai eszköz rajza méretekkel: szélesség 110 mm, magasság 107 mm, mélység 12,5 mm. Oldalnézet mutatja a belső szerkezetet.

1/9

Termék típus

Leválasztás erősítő

Gyártói szám

2857-401

Méret

(H x Sz) 110 mm x 107 mm

Tartalom

1 db

Szélesség

107 mm

Adatlap (PDF)

Nem elérhető

Összesen (196 990 Ft / Darab)

196 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: 2857-401

Termék típus: Leválasztás erősítő

Méret: (H x Sz) 110 mm x 107 mm

Tartalom: 1 db

Szélesség: 107 mm

Hossz: 110 mm

Áramfelvét: ≤70 mA

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -40 °C

Csatlakozó: CAGE CLAMP® S (picoMAX® 5.0)

Kimeneti jel: ± 10 mA, 0 - 10 mA, 2 - 10 mA
± 20 mA, 0-20 mA, 4-20 mA
± 5 V, 0 - 5 V, 1-5 V
± 10 V, 0-10 V, 2 - 10 V

Bemeneti jel: ± 1 mA; 0 - 1 mA
± 10 mA; 0-10 mA; 2 - 10 mA
± 20 mA; 0 - 20 mA; 4 - 20 mA
± 100 mA; 0 - 100 mA

Beállítás: DIP-kapcsoló
konfiguráció megjelenítése

Tápfeszültség: 16,8 V…31,2 V (-30%...+30%)

Bemeneti ellenállás: ≥ 1 MΩ (U bemenet); ≤ 50 Ω (bemenet)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1232604 WAGO 2857-401 2857-401 Leválasztás erősítő 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1232604 WAGO 2857-401 2857-401 Leválasztás erősítő 1 db

Leírás

Az univerzális leválasztó erősítő átalakítja az analóg jeleket, erősíti, szűri és elválasztja a jeleket egymástól galvanikusan.

Jellemzők:
Analóg unipoláris és bipoláris jelek a bemeneti oldalon és a kimeneti oldalon
A digitális jelkimenet a beállított mérési tartomány határértékeinek megfelelően válaszol (a bekapcsolási és kikapcsolási késleltetés és a végállás kapcsoló funkció két legfeljebb két küszöbértékkel konfigurálható)
A digitális bemenet (HOLD) lehetővé teszi a kimenő jel fagyását
Switchable clipping (az analóg jel korlátozása a kimeneti végértékekre)
Állítható szoftveres és hardveres szűrők
A bemeneti és a kimeneti viselkedés szimulálása a konfigurációs kijelzőn keresztül
Biztonságos háromutas leválasztás 4kV-os tesztfeszültséggel az EN 61140 szerint

Ez a szöveg gépi fordítással készült.
