Name: WAGO 736-107/000-016 Két szintes kapocs 0.34 mm² Pólusszám 14 Zöld, Sárga 49 db
Brand: WAGO
SKU: 655770
Availability: BackOrder

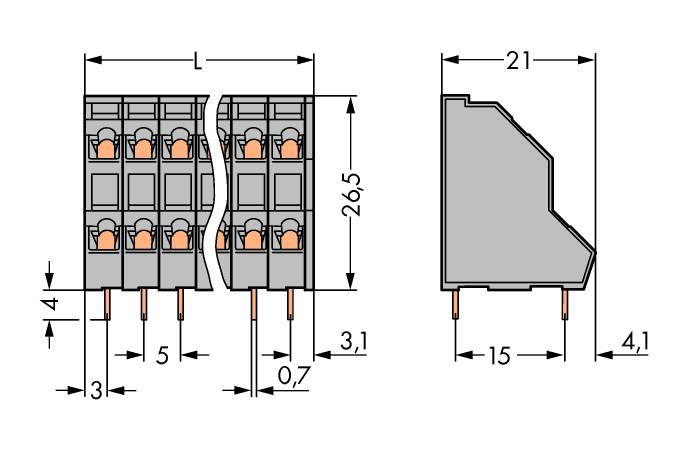

Elektromos csatlakozó műszaki méretezésű kapcsolási rajza. Oldalnézeti és frontális nézet pontos méretmegadásokkal.

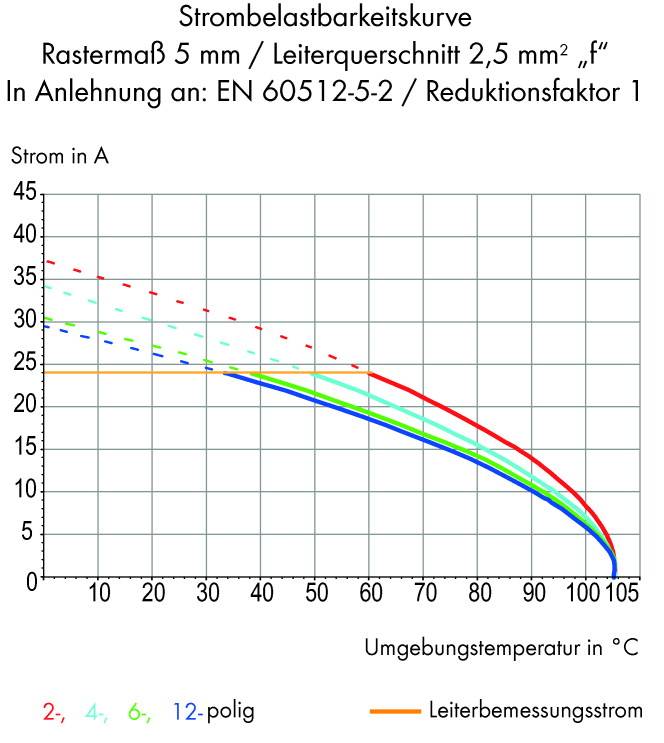

'Áramterhelhetőségi görbe': Diagram, amely az áramot (A-ban) a hőmérséklet (°C-ban) függvényében mutatja különböző színek/vonalak esetén, az EN 60512-5-2 szabvány előírásainak megfelelően.

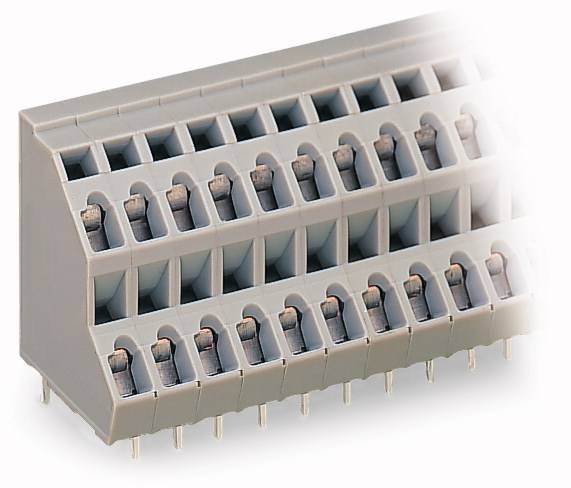

Egy szürke sorkapocs több csatlakozási sorral, amelyet elektromos kötések kialakítására használnak.

WAGO 736-107/000-016 Két szintes kapocs 0.34 mm² Pólusszám 14 Zöld, Sárga 49 db-3

1/4

Termék típus

Két szintes kapocs

5 mm

5.08 mm

Pólusok száma sorozatonként

Pólusszám

Csatlakozó

Rugós kapocs

Nyák

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 10. [Cs.]

Szám (csomagméret 49 db)

készlet

Összesen (161 990 Ft / Darab)

161 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Kétszintes terminál

Tartalom, tartalmi egységek rendelésenként 49 db

Műszaki adatok

Gyártói szám: 736-107/000-016

Termék típus: Két szintes kapocs

Jellemzők: Push Wire-rel

RM: 5 mm
5.08 mm

Sorok száma: 2

Pólusok száma sorozatonként: 7

Pólusszám: 14

Sorozat: 736

Csupaszolási hossz (min.): 9 mm

Csupaszolási hossz (max.): 10 mm

Csatlakozó: Rugós kapocs
Nyák

Névleges áram: 24 A

Min. hajlékony keresztmetszet: 0.25 mm²

Névleges áramerősség, kerekítve: 24 A

Merev átmérő (min.): 0.20 mm²

Max. keresztmetszet, hajlékony: 0.34 mm²

Merev keresztmetszet (max.): 0.75 mm²

AWG min.: 24

Dugaszolási irány: Vízszintesen a nyomtatott áramköri laphoz

Max. AWG: 18

Érintkezőanyag: Elektrolit vörösréz, ónozott

Ház anyaga: Poliamid 6.6

Gyártói szín: Zöld
Sárga

Vezetékvédelem: Igen

Működtetési irány: Vízszintesen a nyomtatott áramköri laphoz

Súly: 16.587 g

Gyártói szám: 736-107/000-016

Ipari termék: Igen

Tartalom: 49 db

Névleges feszültség: 630 V

UKCA: Igen
