Name: WAGO Hüvelyház kábel 734 Pólusok száma 2 Raszterméret: 3.50 mm 734-102/008-000 200 db
Brand: WAGO
SKU: 543337
Availability: BackOrder

Hatcsatlakozós elektromos csatlakozó, részletes nézet mutatja a reteszelési mechanizmust.

A deratinggörbe a környezeti hőmérséklet emelkedésével járó áramcsökkentést mutatja a rugós érintkezősávnál, az EN 60512-5-2 szabvány alapján.

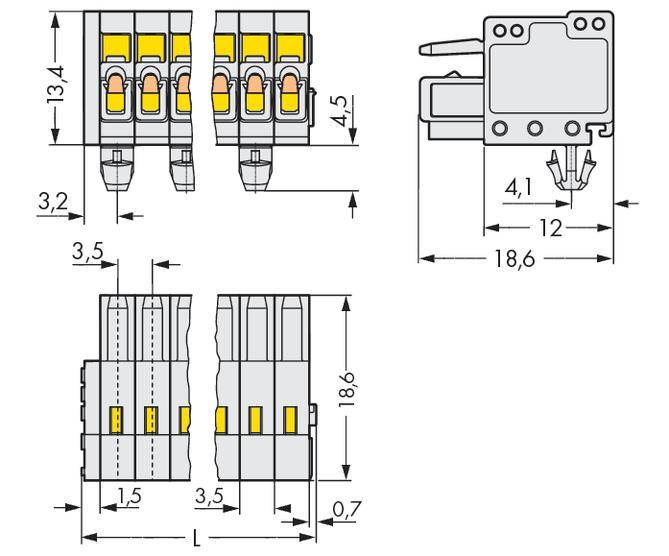

Egy csatlakozó műszaki rajza. Méretei: magasság 13,4 mm, szélesség 18,6 mm, mélység 4,5 mm. A tűk és csatlakozások ábrázolva.

"Lemezszereléshez használt fúrásminták": Rajz mutatja a 2-pólusú és 3-pólusnál több csatlakozású szerelési elrendezéseket méretarányos ábrázolással.

1/4

Termék típus

Hüvelyház kábel

Kivitel

Alj, egyenes

Sorok száma

Sorozat

734

3.50 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 30. [H.]

Szám (csomagméret 200 db)

készlet

Összesen (157 990 Ft / Darab)

157 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

MCS MINI csatlakozóaljzat

Tartalom, tartalmi egységek rendelésenként: 200 db
Sorok száma: 1
Pólusok száma: 2

Műszaki adatok

Termék típus: Hüvelyház kábel

Kivitel: Alj, egyenes

Sorok száma: 1

Csatlakozó rendszer: wire-to-board

Sorozat: 734

RM: 3.50 mm

Pólusok száma sorozatonként: 2

Pólusok száma: 2

Szélesség: 18.90 mm

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Tartalom: 200 db

Max. AWG: 14

AWG min.: 28

Csupaszolási hossz (max.): 7.00 mm

Méret: (H x Sz x Ma) 9.20 x 18.90 x 18.60 mm

Csatlakozó: Rugós kapocs

Ház anyaga: PA 66

Gyártói szám: 734-102/008-000

Ipari termék: Igen

Érintkezőanyag: Vörösréz ötvözet

Dugóoldali érintkező felület: Ónozott

Névleges feszültség: 300 V

Magasság: 18.60 mm

Hossz: 9.20 mm

Keresztmetszet (max.): 1.5 mm²

Q (min.): 0.08 mm²

Dugaszolási irány: Vízszintesen a nyomtatott áramköri laphoz

Gyártói szám: 734-102/008-000

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Pólusok száma

WAGO Hüvelyház kábel 734 Pólusok száma 10 734-110/037-000/034-000/050-00 50 db

Rendelési szám:543422

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

183 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 10 Raszterméret: 3.50 mm 734-110 50 db

Rendelési szám:543417

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 10 Raszterméret: 3.50 mm 734-110/008-000 50 db

Rendelési szám:543418

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 10 Raszterméret: 3.50 mm 734-110/037-000 50 db

Rendelési szám:543421

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

168 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 10 Raszterméret: 3.50 mm 734-110/107-000 50 db

Rendelési szám:543423

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

172 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 11 Raszterméret: 3.50 mm 734-111/008-000 50 db

Rendelési szám:543424

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

174 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 11 Raszterméret: 3.50 mm 734-111/037-000 50 db

Rendelési szám:543425

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

183 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 11 Raszterméret: 3.50 mm 734-111/107-000 50 db

Rendelési szám:543426

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

185 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 12 734-112/037-000/034-000/050-00 25 db

Rendelési szám:543435

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

108 990 Ft^*

WAGO Hüvelyház kábel 734 Pólusok száma 12 Raszterméret: 3.50 mm 734-112 50 db

Rendelési szám:543427

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

187 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 543337 WAGO Hüvelyház kábel 734 Pólusok száma 2 Raszterméret: 3.50 mm 734-102/008-000 200 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 543337 WAGO Hüvelyház kábel 734 Pólusok száma 2 Raszterméret: 3.50 mm 734-102/008-000 200 db

Leírás

Snap-in láb, 2-pólusú szög 3,5 mm, elakadt, kódolható, lemez vastagsága 0,6x1,2 mm, szerelési nyílások Ø 3,5 mm, szerelő adapterrel 209-137 szintén a TS 35-en.

Ez a szöveg gépi fordítással készült.
