Name: WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340/018-000 50 db
Brand: WAGO
SKU: 544009
Availability: BackOrder

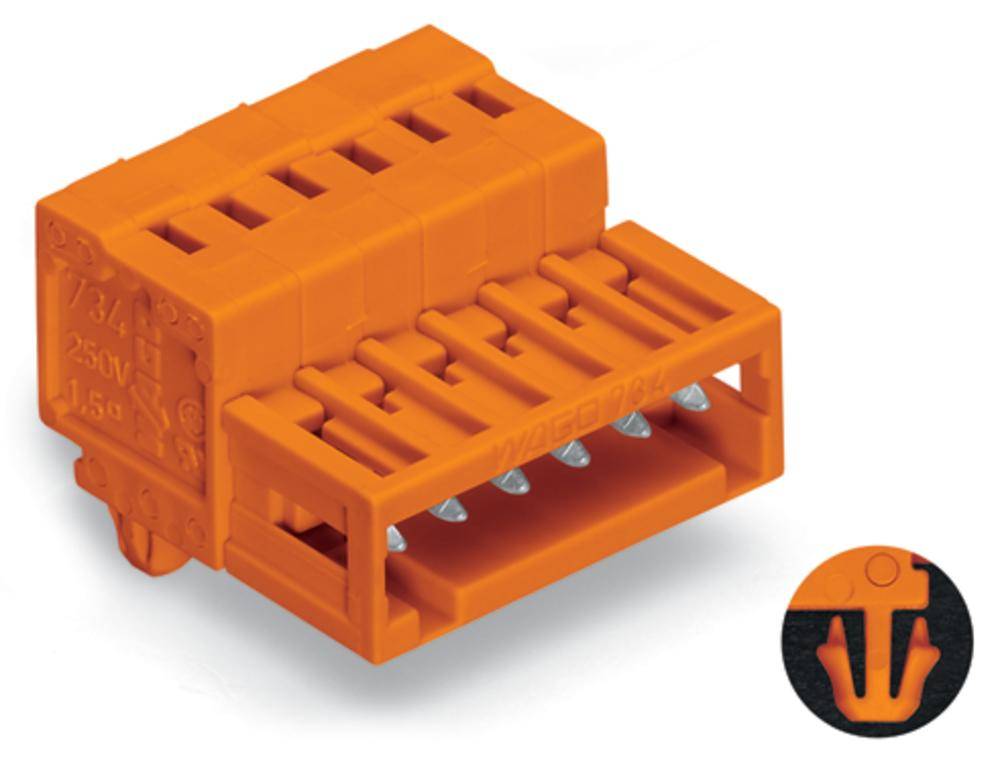

Narancssárga elektromos csatlakozó több csatlakozási lehetőséggel, belső oldala fém elemekkel és részletrajz jobbra lent.

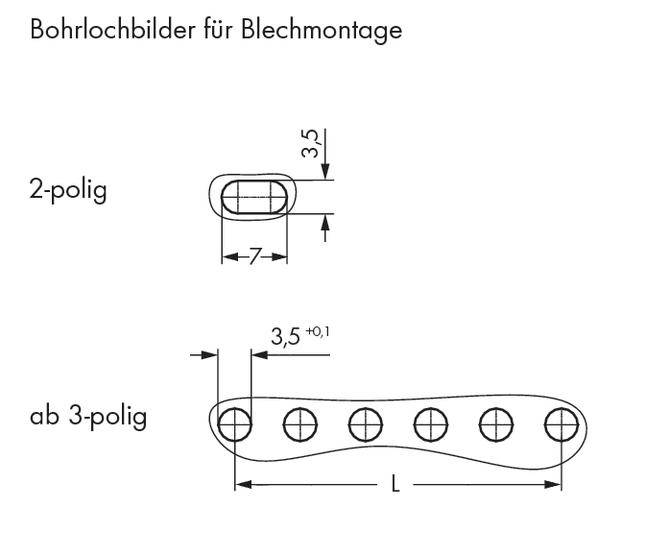

"Lemezszereléshez használt fúrásminták": Rajz mutatja a 2-pólusú és 3-pólusnál több csatlakozású szerelési elrendezéseket méretarányos ábrázolással.

A csökkentési görbe diagramja: Mutatja az áramerősséget amperben az environment hőmérsékletének viszonyában Celsius-fokokban, különböző pólusszámok esetén.

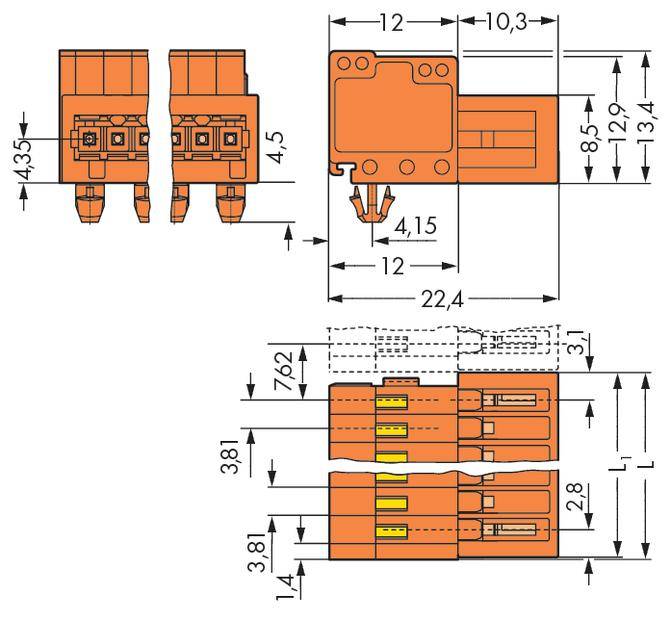

Egy csatlakozó műszaki rajza méretekkel. Magasság 12, szélesség 10,3, mélység 22,4 mm, érintkezőhossz 4,35 mm.

1/4

Termék típus

Tűsor (standard)

Kivitel

Dugó, egyenes

Sorok száma

Sorozat

2140

3.81 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 2. [Sze.]

Szám (csomagméret 50 db)

készlet

Összesen (160 990 Ft / Darab)

160 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csapos kapocsléc

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 10

Műszaki adatok

Névleges túlfeszültség: 2,5 kV

Termék típus: Tűsor (standard)

Kivitel: Dugó, egyenes

Sorok száma: 1

Csatlakozó rendszer: wire-to-board

Sorozat: 2140

RM: 3.81 mm

Pólusok száma sorozatonként: 10

Pólusok száma: 10

Szélesség: 40.19 mm

Stift forma: Szögletes

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Tartalom: 50 db

Max. AWG: 14

AWG min.: 28

Méret: (H x Sz x Ma) 22.3 x 40.19 x 17.9 mm

Csatlakozó: Rugós kapocs

Ház anyaga: 100% poliészter

Gyártói szám: 734-340/018-000

Gyártói szín: Narancs

Ipari termék: Igen

Szigetelőanyag: 100% poliészter

Érintkezőanyag: Elektrolit vörösréz

Nyákoldali érintkező felület: Ónozott

Dugóoldali érintkező felület: Ónozott

Névleges feszültség: 160 V

Magasság: 17.9 mm

Hossz: 22.3 mm

Keresztmetszet (max.): 1.50 mm²

Q (min.): 0.08 mm²

Dugaszolási irány: Vízszintesen a nyomtatott áramköri laphoz

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -60 °C

Gyártói szám: 734-340/018-000

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Pólusok száma

Szélesség

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340/018-000 50 db

Rendelési szám:544009

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Jelenlegi termék

3.81 mm

40.19 mm

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.50 mm 734-310 50 db

Rendelési szám:543930

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.50 mm 734-310/000-044 50 db

Rendelési szám:543932

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Többszörös: 1

164 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.50 mm 734-310/018-000 50 db

Rendelési szám:543933

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.50 mm 734-310/019-000 50 db

Rendelési szám:543934

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

49.8 mm

Min.: 1

Többszörös: 1

166 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.50 mm 734-310/109-000 50 db

Rendelési szám:543936

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

44.5 mm

Min.: 1

Többszörös: 1

189 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340 50 db

Rendelési szám:544008

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.81 mm

40.19 mm

Min.: 1

Többszörös: 1

160 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340/019-000 50 db

Rendelési szám:544010

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.81 mm

52.9 mm

Min.: 1

Többszörös: 1

166 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 11 Raszterméret: 3.50 mm 734-311 50 db

Rendelési szám:543938

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

40.9 mm

Min.: 1

Többszörös: 1

174 990 Ft^*

WAGO Tűsor (standard) 2140 Pólusok száma 11 Raszterméret: 3.50 mm 734-311/018-000 50 db

Rendelési szám:543940

Szállítás: 12. 2. [Sze.]

Conrad Electronic

3.50 mm

40.9 mm

Min.: 1

Többszörös: 1

174 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 544009 WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340/018-000 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 544009 WAGO Tűsor (standard) 2140 Pólusok száma 10 Raszterméret: 3.81 mm 734-340/018-000 50 db

Leírás

Snap-in láb, 10 pólusú szög 3,81 mm / 0,15 in, szerelő adapter 209-137 szintén TS 35-nál, elakadt, lemez vastagsága 0,6x1,2 mm, szerelési lyuk Ø 3,5 mm.

Ez a szöveg gépi fordítással készült.
