Anybus ABC4013 HMS Industrial Csatlakozó átalakító Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 db vásárlása

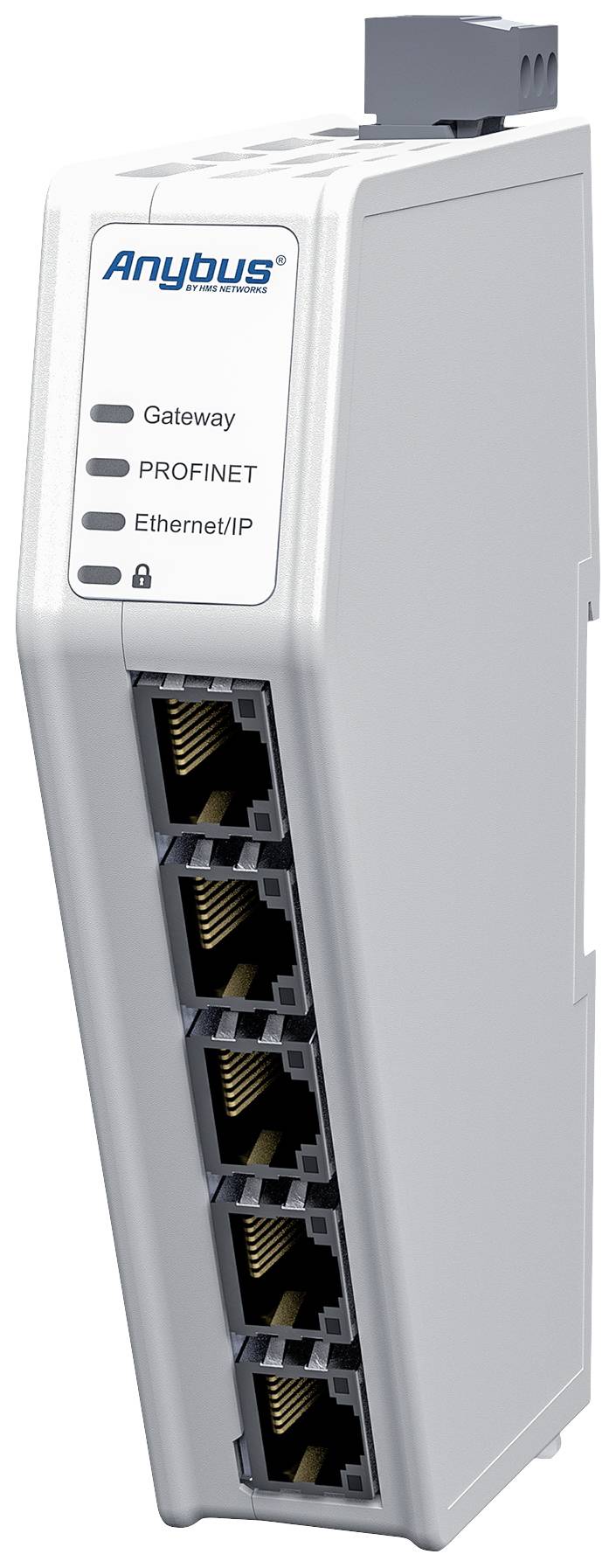

Egy fehér elektronikus kommunikációs eszköz öt Ethernet-porttal. A készülékre az 'Anybus' felirat van nyomtatva, amelyen a 'Gateway', 'PROFINET' és 'Ethernet/IP' kifejezések szerepelnek.

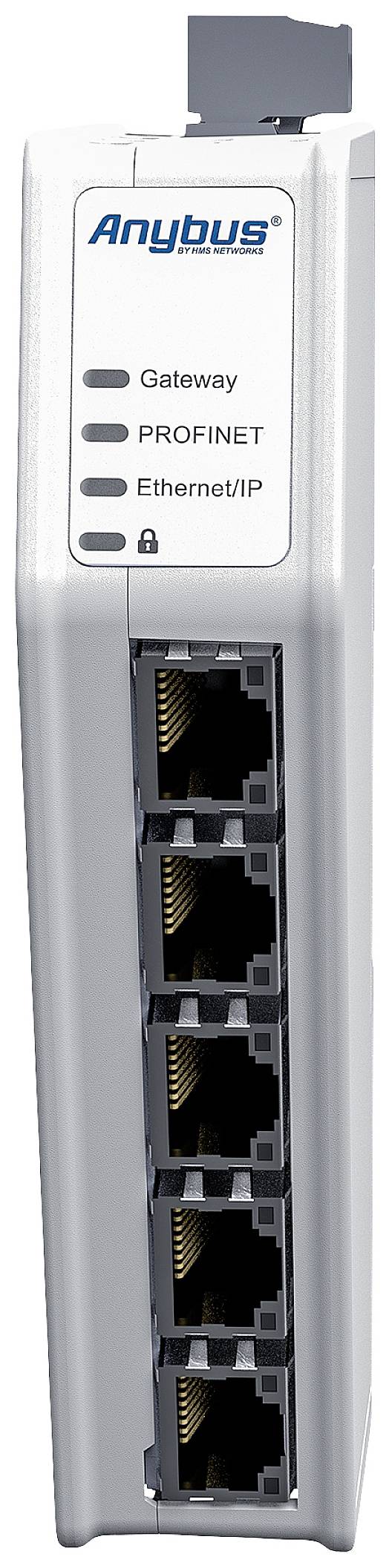

Egy fehér hálózati switch, amelyen 'Anybus' felirat látható, opcionális csatlakozásokat mutat: 'Gateway', 'PROFINET', 'Ethernet/IP'.

A diagram bemutatja két eszköz kommunikációját: bal oldalon egy 'PROFINET'-eszköz, jobb oldalon egy 'EtherNet/IP' PLC, amelyek egy központi átjárón keresztül vannak összekötve.

1/3

Adatlap (PDF)

4 db

Szám

Összesen (318 102 Ft / Darab)

Már csak 4 db érhető el

Jogellenes tartalom bejelentése

Főbb jellemzők

Anybus kommunikátor - PROFINET IO eszköz - EtherNet/IP adapter

Azonnali adatátvitel
Hardveresen gyorsított endian konverzió (bájtcsere)

Műszaki adatok

Méretek (H x Sz x Ma) soros porttal és tápcsatlakozóval: 98 x 27 x 144 mm
Nettó súly: 150 g
Gombok és kapcsolók: Reset gomb és biztonsági kapcsoló
LED-ek: Az átjáró, valamint az 1. és a 2. hálózat állapotának kijelzése
IP-védettség: IP20
Ház anyaga: PC ABS, UL 94 VO
Szerelés: DIN-sín (35 * 7,5/15)
KÖRNYEZETVÉDELEM
Működési hőmérséklet: -25-70°C
Tárolási hőmérséklet: 40-85°C
Relatív páratartalom: 0-95% nem kondenzál
Beépítési magasság: 2000 m-ig
Áramfelvétel: Tipikus értékek: 160 mA 24 V-nál, maximum 400 mA 12 V-nál
Tápellátás: 3 tűs csavaros kapocs
Védelem: fordított polaritás és rövidzárlat elleni védelem
ETHERNET KAPCSOLATOK
Csatlakozások: 2+2 x Ethernet
Leválasztás: Galvanikus szigetelés
Bitsebesség: 10/100 Mbit/s full duplex
Csatlakozó RJ45
Kapcsoló: Kétportos átvágó kapcsoló
ETHERNET/IP
Üzemmód: adapter (slave)
Üzenetek: implicit és explicit
Szkenner csatlakozások maximális száma: 1 bemenet/kimenet ("Kizárólagos tulajdonos" kapcsolat) 3 "Csak hallgat" vagy "Csak bemenet" csatlakozás
Bemeneti adatméret: 1448 bájt ("nagy előre nyitással")
Kimeneti adatméret: 1448 bájt ("nagy előre nyitva" esetén)
Hálózati redundancia: Device Level Ring (DLR), beacon alapú
Gyors csatlakozás: B osztály
Minimális ciklusidő: 1 ms 1. osztályú csatlakozásoknál, 100 ms 3. osztályú csatlakozásoknál
EDS fájl: Elérhető
PROFINET
Üzemmód: PROFINET IO eszköz (slave)
osztály: A, B
Kommunikációs csatornák: Real Time Channel (RT)
Bemeneti adatméret: 1024 bájt
Kimeneti adatok mérete: 1024 bájt
Minimális ciklusidő: 1 ms
Maximális kapcsolatok száma: 1 IO vezérlő alkalmazás kapcsolat + 2 eszköz hozzáférési alkalmazás kapcsolat
Hálózati terhelési osztály: III
I&M rekordok: Gyártói adatok (I&M0), Címkeinformációk (I&M1), Dátum/Idő (I&M2), Leírás (I&M3)
SNMP: Elérhető
GSDML fájl: Elérhető
TANÚSÍTVÁNYOK ÉS SZABVÁNYOK
UL: CULUS fájlszám: E214107
CE: 2014/30/EU
KC: RR-ABJ kommunikátor
EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
Környezet: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 fülke, IEC 60068-2-78 fülke
Rezgés és ütés: IEC 60068-2-27, IEC 60068-2-6
Ártalmatlanítás: WEE
Konfigurálás
Konfigurációs szoftver: Web alapú konfiguráció
Konfigurációs portok: dedikált 10/100 Mbps RJ45 Ethernet konfigurációs port és további Ethernet portok
BIZTONSÁG
Biztonságos rendszerindítás: Biztosítja a szoftver hitelességét
Biztonsági kapcsoló: Fizikai kapcsoló, amely engedélyezi/letiltja a webalapú konfigurációs felület elérését

Termék típus: Csatlakozó átalakító

Csatlakozók: Profinet
Ethernet/IP
Industrial Ethernet
Gateway

Gyártói szám: HMS Industrial

Üzemi feszültség: 24 V/DC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): -25 °C

Üzemi feszültség: 12-30VDC

Üzemi hőmérséklet: -25 - 70 °C

Méret: (Sz x Ma) 27 mm x 144 mm

Áramfelvét (max.): 400 mA

Magasság: 144 mm

Szélesség: 27 mm

Gyártói szám: ABC4013

Áramfelvét: 160 mA

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2637479 Anybus ABC4013 HMS Industrial Csatlakozó átalakító Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2637479 Anybus ABC4013 HMS Industrial Csatlakozó átalakító Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 db

Információ

Információ 2637479 Anybus ABC4013 HMS Industrial Csatlakozó átalakító Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 db

Leírás

Az Anybus kommunikátor PROFINET IO-Devi - EtherNet/IP adapter egy ipari protokoll-átalakító, amely lehetővé teszi a PROFINET és az EtherNet/IP hálózatok közötti zökkenőmentes adatcserét.
Az Anybus kommunikátor megbízható, biztonságos és gyors adatátvitelt biztosít a különböző ipari Ethernet és terepi busz hálózatok között. Ezek az önálló átjárók könnyen üzembe helyezhetők, és átlátható adatcserét tesznek lehetővé a PLC-k között, így a régebbi terepi eszközöket minimális szoftvermódosítással integrálhatja a modern ipari hálózatokba.

Az Anybus Communicator a bevált Anybus NP40 hálózati processzoron alapul, amelyet a hálózati megfelelőség, a nagy teljesítmény és a megbízhatóság jellemez. A különböző hálózatok PLC-i közötti adatcsere lehetővé teszi a nagyon gyors, akár 1500 bájtos adatátvitelt mindkét irányban, ami megfelel a jelenlegi és jövőbeli vezérlési alkalmazások legtöbb követelményének.

Az üzembe helyezés gyors és egyszerű az intuitív konfigurációnak, a könnyen érthető dokumentációnak, valamint az intelligens hardver- és házkialakításnak köszönhetően.

Kiemelkedő teljesítmény
Azonnali adatátvitel – Két PLC közötti adatátvitelhez szükséges idő az első hálózat ciklusidejéből és a második hálózat ciklusidejéből tevődik össze. A Communicator belső adatátvitele elhanyagolható, mivel megfelel a hálózati ciklusidők természetes ingadozásának (jitter).
Hardveresen gyorsított endian konverzió (bájtcsere)
A kommunikátorok hardveres gyorsítású endian konverzióval módosíthatják az adatábrázolást (endianitást), hogy biztosítsák az adatok helyes megjelenítését minden PLC-ben. Az adattartomány különböző részeit akár különböző módon is konvertálhatja a különböző adattípusok feldolgozásához. Ez nincs hatással a teljesítményre, mentesíti a PLC-t az adatkonverziós feladat alól, és leegyszerűsíti a PLC programozását.

Egyszerű üzembehelyezés
Dedikált Ethernet konfigurációs port - nincs szükség speciális kábelekre.
Intuitív webalapú, drag-and-drop konfigurációs felület – nincs szükség további szoftvertelepítésre.
Az előre néző csatlakozók megkönnyítik a kábelek csatlakoztatását, a karcsú kialakítás pedig helyet takarít meg a DIN sínen.
Hibaelhárítás hatékony diagnosztikai funkciókkal, beleértve az élő adatmonitort, az állapotképernyőt és a támogatási csomagot.

Legújabb biztonsági funkciók
Biztonságos rendszerindítási funkció a firmware manipulálásának észlelésére, valamint a rosszindulatú támadások és fertőzések elleni védelemre. Biztonsági kapcsoló, amely zárolja a konfigurációt és megakadályozza a jogosulatlan hozzáférést.

Ipari környezetbe
Robusztus, kompakt ház
Az ipari alkatrészeket az UL szabványok szerint tesztelik és tanúsítják.
Széles hőmérsékleti tartomány, -25°C és 70°C között
DIN sínre szerelhető a csatlakoztatott eszközök közelébe történő telepítéshez, ezáltal csökkentve a kábelezési ráfordítást.

Ez a szöveg gépi fordítással készült.
