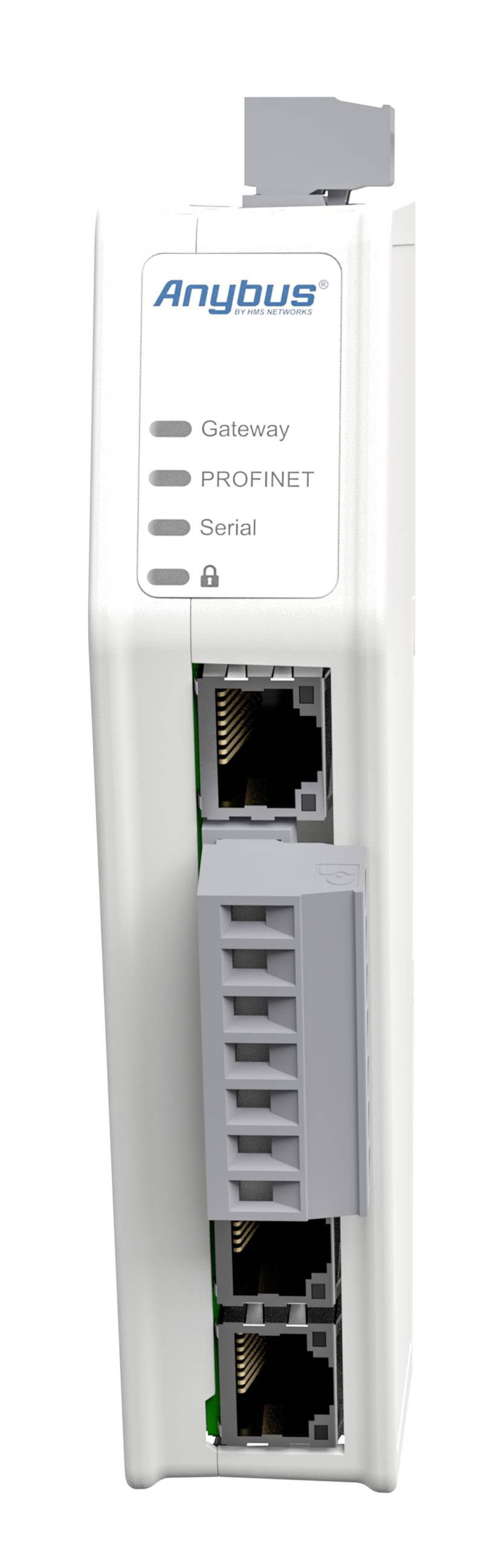

Soros átalakító modul RS-485, RS-232, Modbus-RTU, Profinet, Anybus ABC3013

Soros master - PROFINET IO eszköz
Az Anybus Communicator segítségével soros eszközöket (RS-232/485) integrálhat PROFINET hálózatba. Ehhez nincs szükség a soros eszköz módosítására.

A protokoll konverter nagy mennyiségű adat átvitelére képes, könnyen konfigurálható a drag & drop webes felületének köszönhetően, és a bevált Anybus technológián alapul.

SZINTE MINDEN SOROS PROTOKOLLHOZ
A kommunikátor szinte bármilyen soros protokollt képes átalakítani, pl. a mester/slave protokollokat, mint például a Modbus RTU, de a gyártó specifikus lekérdezéseket/válaszokat is.

JELLEMZŐ SOROS ALKALMAZÁSOK
Tipikus soros alkalmazások például a frekvenciaváltók, érzékelők, működtetők, kezelőterminálok, vonalkód olvasók, RFID olvasók vagy ipari mérlegek.

JELLEMZŐK ÉS ELŐNYÖK
• Akár 1024 bájt átvitele mindkét irányban
• Szabványos és szabadalmaztatott RS-232/485 protokollok konvertálása
• Web alapú drag and drop konfigurációs felület
• Ipari hőmérséklet tartomány -25 és +70 °C között
• Bevált Anybus technológia: NP40 hálózati processzor
• Biztonsági chip, biztonsági kapcsoló és biztonságos rendszerindítás (Secure Boot)

Akár 1024 adatbájt átvitele
A tendencia az, hogy egyre több adatot továbbítanak. Ezért az Anybus Communicatort nagy mennyiségű adat továbbítására tervezték. 1024 bájt adatot tud küldeni a magasabb szintű PLC-nek, és 1024 bájt adatot fogadni a PLC-től, így összesen 2048 bájt vihető át. Az akár 150 Modbus parancs támogatásának köszönhetően a több csomópontot tartalmazó összetett konfigurációk is problémamentesen feldolgozhatók.

Drag and drop webes felület
A protokoll konverter konfigurálása gyorsan megtörténik a grafikus web alapú felhasználói felülettel. Nem kell szoftvert telepíteni. Csak nyissa meg kedvenc webböngészőjét, és kezdje el.

Ipari hőmérséklet tartomány
A -25 és +70 °C közötti ipari üzemi hőmérséklet-tartomány biztosítja, hogy a kommunikátor még nehéz körülmények között is meggyőző legyen.

Bevált NP40 technológia
A kommunikátor a bevált Anybus NP40 hálózati processzorra épül. Az NP40-et számtalan beágyazott alkalmazásban használják szerte a világon, és a megbízható ipari kommunikáció iparági etalonja.

Biztonsági kapcsoló
Még a kifinomult biztonsági intézkedések mellett is az emberi hiba továbbra is a biztonsági rések elsődleges oka. Ezért a kommunikátor rendelkezik egy biztonsági kapcsolóval, amely zárolja a konfigurációt, és megakadályozza a hozzáférést a web alapú konfigurációs felülethez. A konfiguráció befejezése után egyszerűen csúsztassa a biztonsági kapcsolót zár helyzetbe. Ezután a kommunikátoron lévő lakat LED világít.

Biztonsági chip és biztonságos indítás
A jelenlegi és jövőbeli biztonsági kihívásoknak való megfelelés érdekében a Communicator a legújabb Anybus biztonsági chippel van felszerelve. A "Secure Boot" - a biztonságos indítás - biztosítja, hogy a firmware-t nem manipulálták.

Ethernet konfigurációs port
Az Ethernet konfigurációs csatlakozásnak köszönhetően nincs szükség speciális konfigurációs kábelre. A protokoll konverterrel való kapcsolat is könnyen létrehozható rajta keresztül, pl. a hálózati forgalom figyelésére.

Kalapsínre optimalizálva
A keskeny forma, az előlapra néző hálózati csatlakozások és a soros kábelcsatlakozás csavaros csatlakozása biztosítja a kommunikátor gyors és egyszerű telepítését és csatlakoztatását.

Diagnosztika
Amikor megnyitja a Communicator webes felületét, azonnal látni fogja a PROFINET kapcsolat és a soros kapcsolat állapotát. Megtekintheti az egyes soros csomópontok állapotát is. A soros oldal és az események elemzési célból naplózásra kerülnek.

Karbantartás
Néha olyan problémába ütközik, amiben segítségre van szüksége. Ezért a felhasználói felülethez hozzáadtunk egy ügyfélszolgálati oldalt a kapcsolattartási adatokkal. Van egy gomb is, amellyel támogatási csomagot hozhat létre a hibaelhárítás megkönnyítése érdekében.
