Name: AS Schwabe A-V-E 1 55 kVA Elektromos elosztó 61831 400 V 63 A
Brand: AS Schwabe
SKU: 2484876
Availability: BackOrder

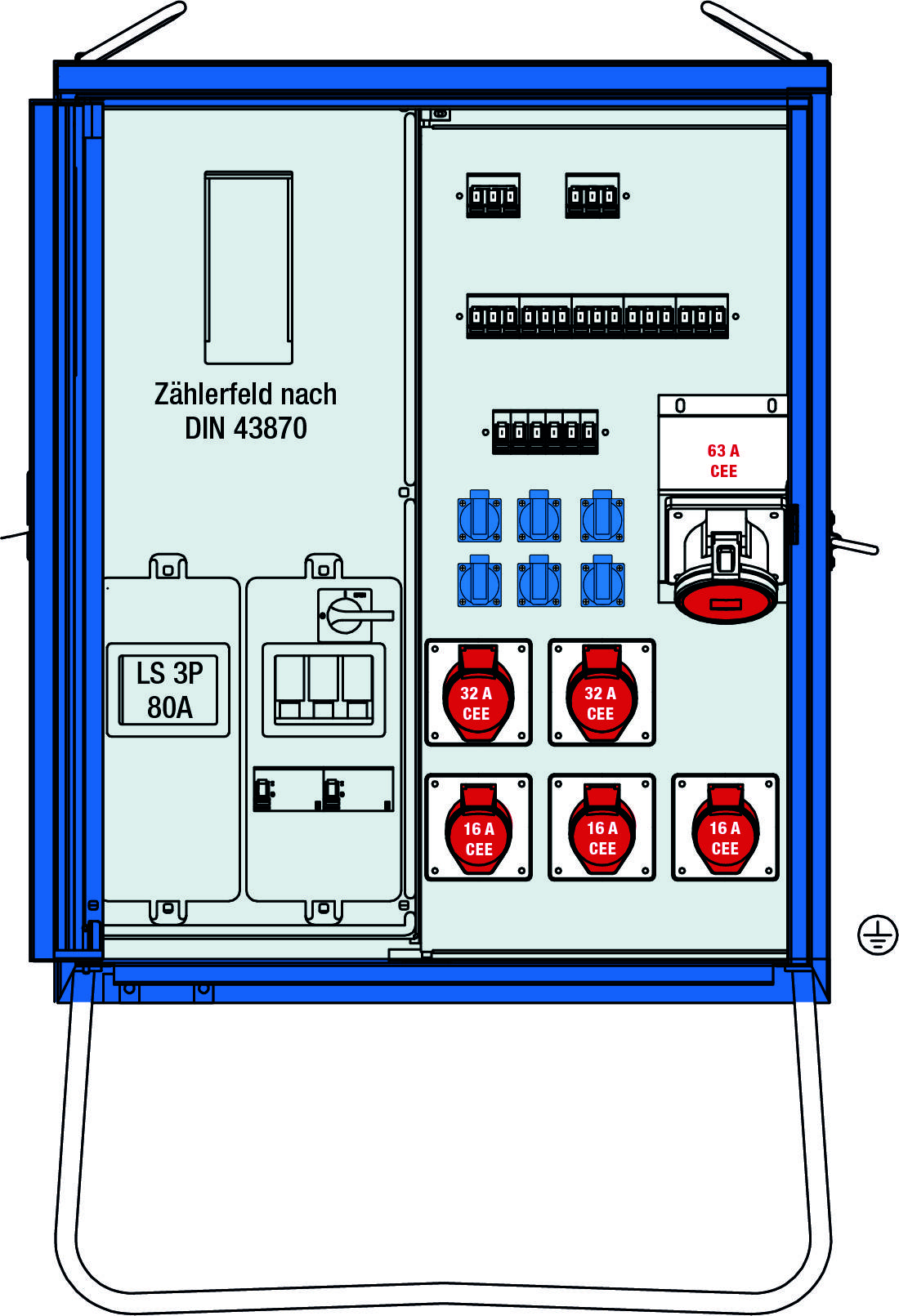

Elektromos kapcsolószekrény mérőmezővel, DIN 43870 szerint. Tartalmaz 16A és 32A CEE csatlakozóaljzatokat, kapcsolókat és biztosítékokat.

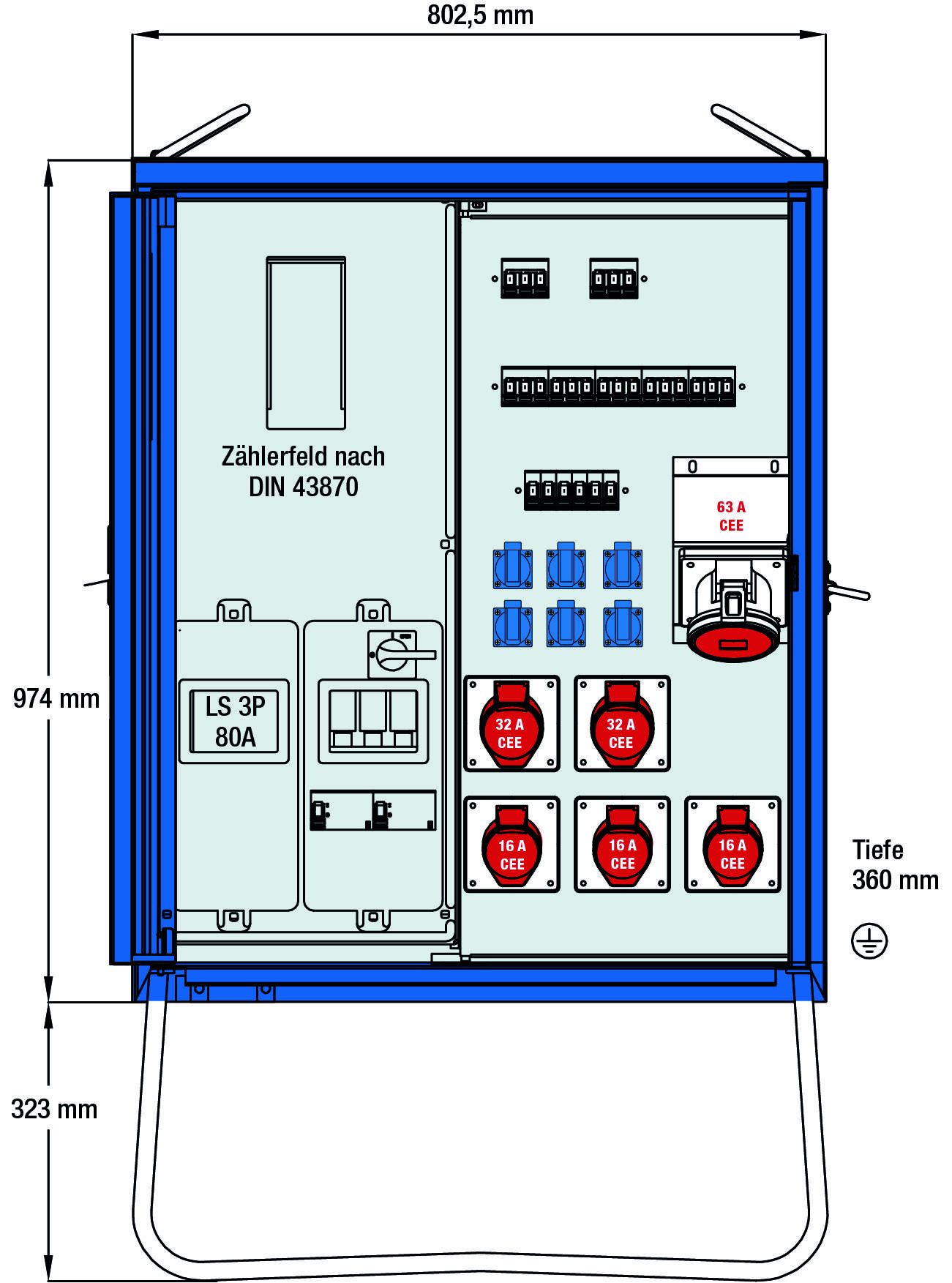

'Kapcsolószekrény mérőmezővel a DIN 43870 szabvány szerint. Tartalmaz 3P 80A megszakítót, több CEE-csatlakozóaljzatot (16A és 32A) és biztosítékokat. Méret: 802,5 x 974 x 360 mm.'

1/2

Szállítás: 10. 26. [H.]

2 db

Szám

Összesen (1 649 990 Ft / Darab)

1 649 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Elektromos elosztó

Névleges bemeneti feszültség: 400 V

Névleges bemeneti áram: 63 A

Bemenetek: 1

Csatlakozó típus A: Csavaros csipeszek

Kimenetek: 12

CEE aljak száma: 6

Védőérintkezős dugaljak száma: 6

: IP44

Szabványok: tanúsított
DIN EN 61439
megfelel a DIN VDE 0100-704 szabványnak
DS számláló szóköz után
DIN 43870/2

Méret: (Sz x Ma x Mé) 802.5 x 1297 x 360 mm

Szélesség: 802.5 mm

Magasság: 1297 mm

Mélység: 360 mm

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2484876 AS Schwabe A-V-E 1 55 kVA Elektromos elosztó 61831 400 V 63 A

Leírás

A DIN VDE 0100-704 szabvány változása 2018:
2020-tól az új szabványt az építkezés megkezdésekor, vagy az építkezés során az áramelosztás megváltozásakor kell teljesíteni.
A régi szabvány verziója 2021. május 18-án ér véget, vagyis addig minden forgalmazót le kell cserélni.
Minden telephelyi forgalmazónk megfelel a DIN VDE 0100-704 felhasználói szabványnak. Tehát a biztonságos oldalon vagy.

Csatlakozó-elosztó-vég elosztó szekrény (AVE 1) belépés
M63 kábelbevezetés húzásmentesítővel maximum 50 mm²-ig
Védelmi csatlakozás:
1 × NH00 biztosítékos szakaszoló 100 A-rel U-kapcsokkal 10-50 mm²

Kimenet
1x CEE aljzat 400 V, 63 A, 5 tűs
2x CEE aljzat 400 V, 32 A, 5 tűs
3x CEE aljzat 400 V, 16 A, 5 tűs
6x biztonsági aljzat 230 V, 16 A

Kimenetek védelme
1x 3P 80A megszakító termikus-mágneses kioldással
1x FI 63 A, 4 pólusú, 300 mA, B típusú minden áramérzékeny
1x FI 63 A, 4 pólusú, 30 mA, B típusú minden áramérzékeny
1x LS D 50 A, 3 pólusú
1x LS C 50 A, 3 pólusú
2x LS C 32 A, 3 pólusú
3x LS C 16 A, 3 pólusú
6x LS C 16 A, 1 pólusú

Helyszíni áramelosztó erős acélszekrényben, kék színű nehézfémmentes műanyag festéssel
zárható egyajtós rugós retesszel lakathoz és süllyesztett fogantyúval
Oldalsó szállító fogantyúkkal, felül két emelőszemmel, húzásmentesítő sínnel, rögzítő hevederekkel a csapokhoz és földelő csavarral
DS pulthely rendelkezésre áll a DIN 43870/2 szerint: A szállítás nem tartalmaz pultot
IP44: ha az ajtó zárva van, IP21: amikor az ajtó nyitva van

Ez a szöveg gépi fordítással készült.
