Name: Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A átalakító CAN, USB-C Digitális kimenetek száma: 0 Digitális bemenetek
Brand: Deditec
SKU: 3796613
Availability: BackOrder

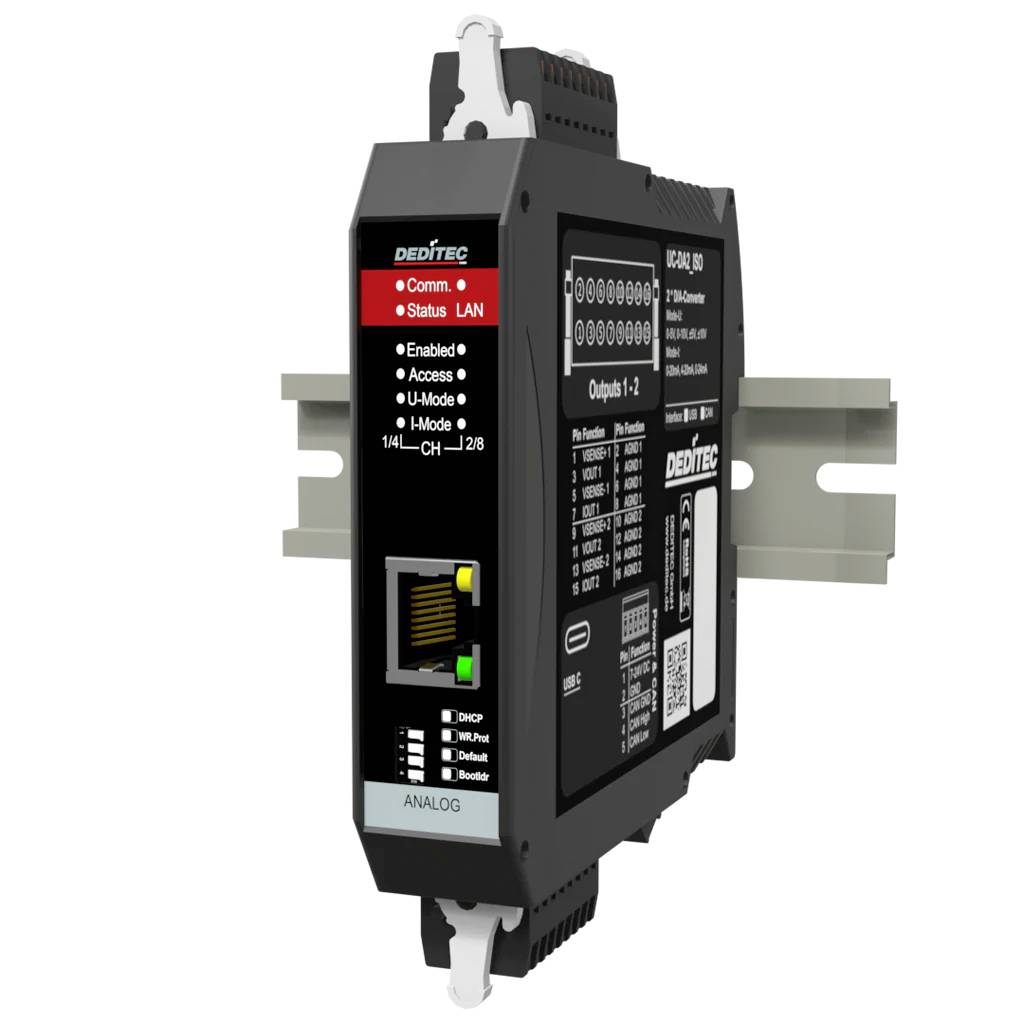

Fekete DIN-sín ipari hálózati modul piros állapot LED-ekkel, Ethernet porttal és "DEDiTEC" felirattal, 3D terméknézetben megjelenítve.

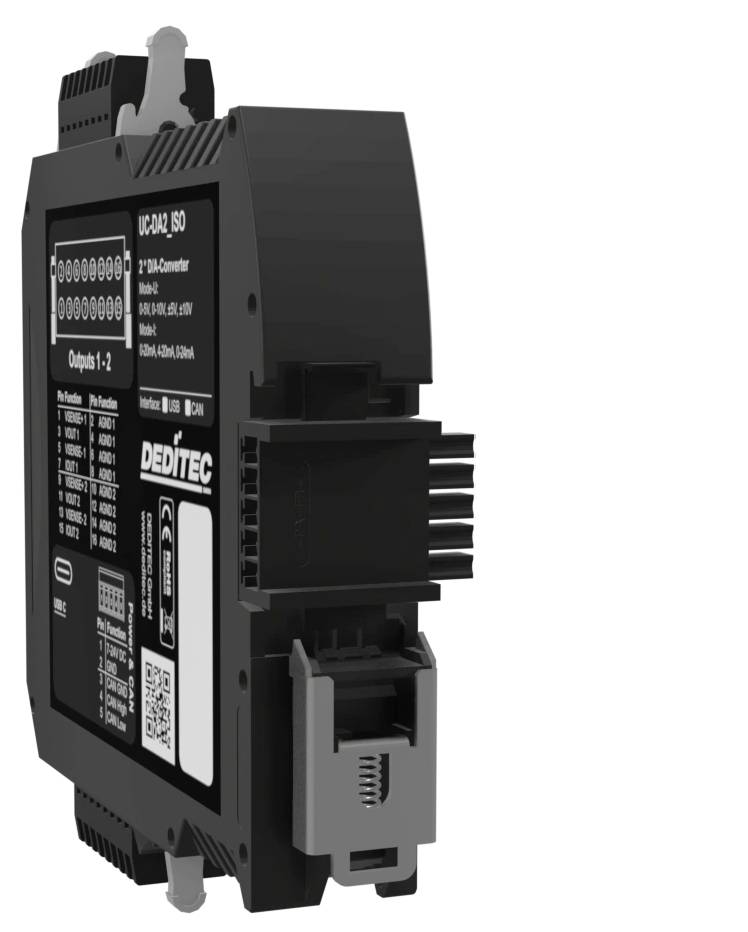

Fekete ipari DIN-sín elektronikai modul csatlakozóporttal és nyomtatott címkékkel, háromnyolcad nézőpontból fehér háttéren megjelenítve.

Egy fekete Dell EMC tápellátás-elosztó egység vagy hálózati eszköz elölnézete, több porttal és állapot LED-ekkel, amely „Dell EMC" és „Comms - Status - LAN" címkézéssel rendelkezik.

1/3

Termék típus

D/A átalakító

Csatlakozók

CAN

USB-C

Relé kimenetek száma

Gyártói szám

UC-CAN-E-DA2-16ISO

Üzemi feszültség

24 V/DC

Adatlap (PDF)

Gyártól szám:

Rendelési szám:

Szállítás: 11. 5. [Cs.]

Szám

Összesen (267 990 Ft / Darab)

267 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

UC-CAN 16 bites D/A átalakító – 2 csatornás CAN busz modul galvanikus leválasztással – Ethernet konfigurációs interfésszel

Ethernet 10/100 Mbit/s
Támogatott protokollok: HTTP, UDP, TCP, DHCP, Modbus-TCP
Vezérlés: API Windows és Linux rendszerekhez (DELIB illesztőprogram-könyvtár), parancssori felület, nyílt TCP protokoll, Modbus-TCP
Titkosított Ethernet kommunikáció lehetséges
Nyílt szabványú vagy Modbus TCP protokoll
Webes felület és alkalmazás (okostelefonra és táblagépre)
Wi-Fi-n keresztüli csatlakozás lehetséges
WPS funkció
CAN D/A átalakító analóg alapjel kimenethez CAN buszon keresztül
2 D/A csatorna, mindegyik 16 bites felbontással
Feszültségkimenetek: 0-5V, 0-10V / 0..10V, ±5V, ±10V
Áramkimenetek: 0–20 mA, 4–20 mA, 0–24 mA
A D/A csatornák galvanikus leválasztása egymástól maximum 1000 V AC-ig
Galvanikus leválasztás maximum 500 V AC tápfeszültséghez
CAN 2.0A / CAN 2.0B 10 kbit/s és 1 Mbit/s közötti bitrátával
Nyílt CAN protokoll és automatikus TX/RX mód
A D/A átalakító konverziós ideje: 10–12 µs
Tápfeszültség: +12 V és +24 V DC között
35 x 7,5 mm-es DIN sínre szerelhető
Két analóg D/A kimenet precíz feszültség- és áramjelekhez CAN buszon keresztül
16 bites felbontás a finoman fokozatos alapérték-megadásokhoz
Kimeneti tartományok gyakori ipari és szabványos jelekhez, például 0–10 V és 4–20 mA
Relatív pontosság: min. -16 LSB / max. +16 LSB
A teljes skála értékének hőmérséklet-eltolódása: ±1 ppm / °C
Konverziós idő: 10–12 µs gyors D/A kimenethez vezérlési és szabályozási alkalmazásokban
CAN interfész 9 tűs D-sub csatlakozón keresztül
CAN 2.0A és CAN 2.0B támogatás
Galvanikusan leválasztott CAN interfész akár 500 V-ig
Nyílt CAN protokoll a meglévő CAN busz architektúrákba való integrációhoz
Auto-TX/RX mód a CAN csomagok automatikus feldolgozásához

Műszaki adatok

Galvanikus leválasztás: Akár 500 V (a rendszertől és egymástól elszigetelve)
Különleges jellemzők: Támogatja az M2M (gépek közötti) kommunikációt és az eseményvezérlést az autonóm jelfeldolgozáshoz.

Termék típus: D/A átalakító

Csatlakozók: CAN
USB-C

Gyártói szám: UC-CAN-E-DA2-16ISO

Üzemi feszültség: 24 V/DC

Üzemi feszültség: 7 V DC-től 24 V DC-ig

Magasság: 120 mm

Hossz: 111 mm

Szélesség: 22.5 mm

Modulok száma (max.): 64

Analóg bemenetek száma: 0

Digitális bemenetek száma: 0

Digitális kimenetek száma: 0

Relé kimenetek száma: 0

Méret: (H x Sz x Ma) 111 x 22.5 x 120 mm

Kontroll LED-ek: Igen

Gyártói szám: UC-CAN-E-DA2-16ISO

Szerelési mód: DIN sín (35 x 7,5 mm-es szerelősín) opcionális T-busz / DIN sín csatlakozóval buszcsatlakozáshoz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A átalakító CAN, USB-C Digitális kimenetek száma: 0 Digitális bemenetek

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A átalakító CAN, USB-C Digitális kimenetek száma: 0 Digitális bemenetek

Leírás

Az UC-CAN 16 bites D/A átalakító egy 2 csatornás CAN buszmodul analóg alapjelek precíz kimenetére ipari, automatizálási, mérési és vezérléstechnikai alkalmazásokban. CAN D/A átalakítóként a modul a CAN kommunikációt analóg feszültség- vagy áramjelekké alakítja, és két galvanikusan leválasztott, 16 bites felbontású D/A kimenetet biztosít. A támogatott feszültségek a következők: 0–5 V, 0–10 V, ±5 V és ±10 V, valamint 0–20 mA, 4–20 mA és 0–24 mA. A 10–12 µs-os konverziós idő időkritikus vezérlési feladatokat tesz lehetővé, például aktuátorok, szelepek, frekvenciaváltók, tesztpadok és elosztott CAN rendszerek esetében.

Ez a szöveg gépi fordítással készült.

Kivitel

I-mód
U-mód
M2M funkcionalitás
automatikus CAN-RX/TX mód
NYERS KONZERV
1939-es jegyzőkönyv
Ingyenes konfigurációs és tesztelő szoftver
Ethernet konfigurációs interfész
Tápfeszültség: +7 V - +24 V DC
Bedugaszolható rugósín reteszelő mechanizmussal
35 mm x 7,5 mm-es DIN sínre szerelhető
Üzemi hőmérséklet: +10 °C és +50 °C között (bővített hőmérsékleti tartomány kérésre elérhető)
Tipikus ipari beltéri és vezérlőszekrényes környezetekhez alkalmas

Szállítás tartalma

5 tűs csatlakozó
2 db 16 tűs csatlakozó
Wago csatlakozókhoz való működtető szerszám
DIN síncsatlakozók

Rendszerkövetelmények

Windows, Linux
