DEHN 942315 DG MP TT 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db vásárlása

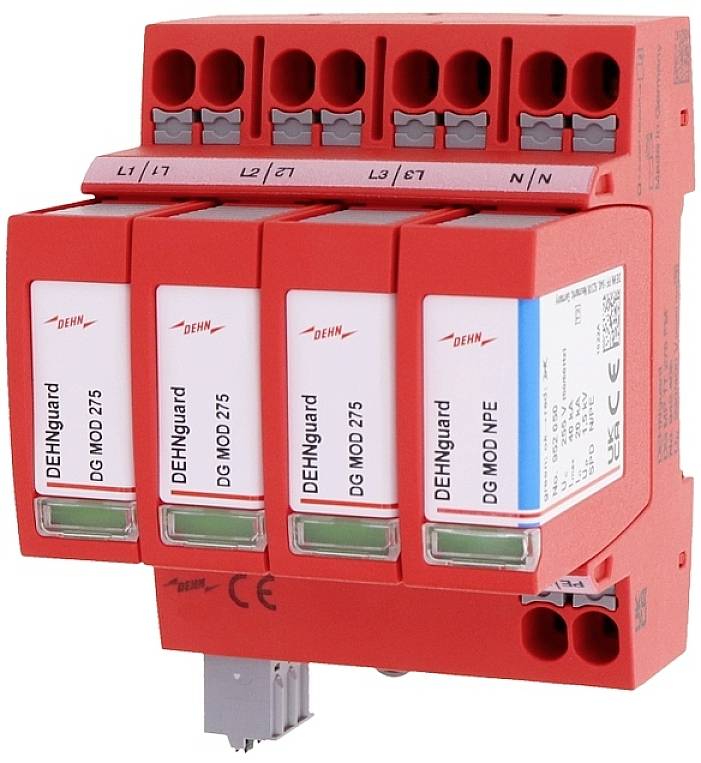

Piros moduláris túlfeszültségvédő négy foglalattal elektrotechnikai alkalmazásokhoz, nyújtási jelöléssel, DG MOD 275 típus.

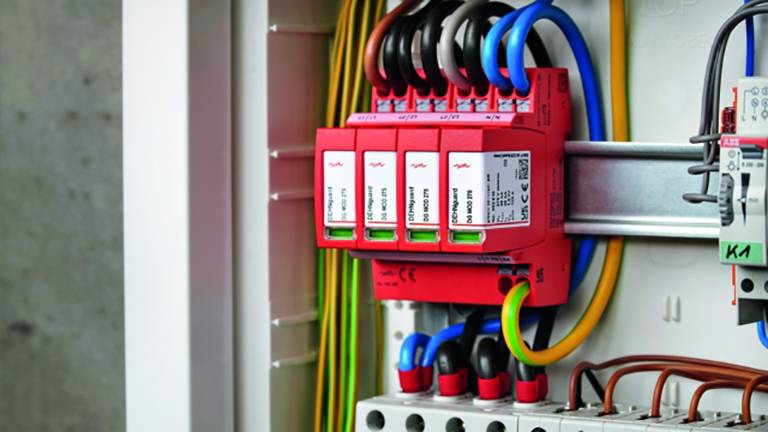

Elektromos kapcsolószekrény piros áramköri megszakítókkal és bekábelezett áramkörökkel. Kábelek különböző színekben csatlakoztatva.

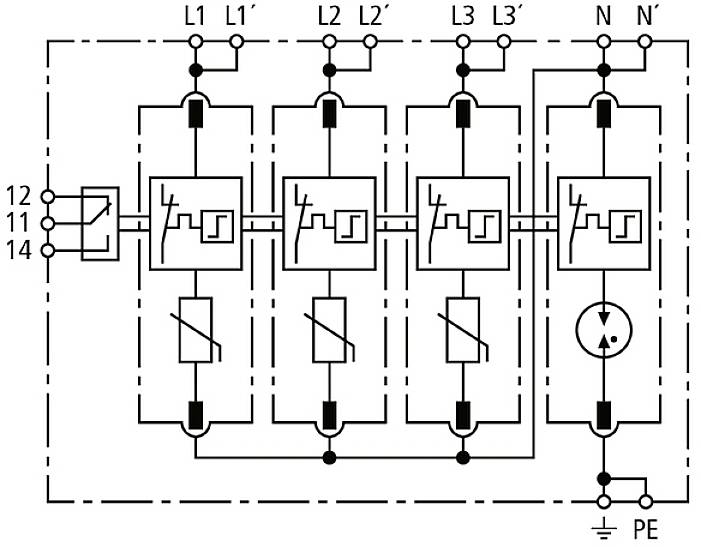

'Négy zárótaggal, védőföldelési (PE) csatlakozóval és nullavezetővel rendelkező védelmi készülék kapcsolási rajza. A kötések és tekercselések egyértelműen jelölve vannak.'

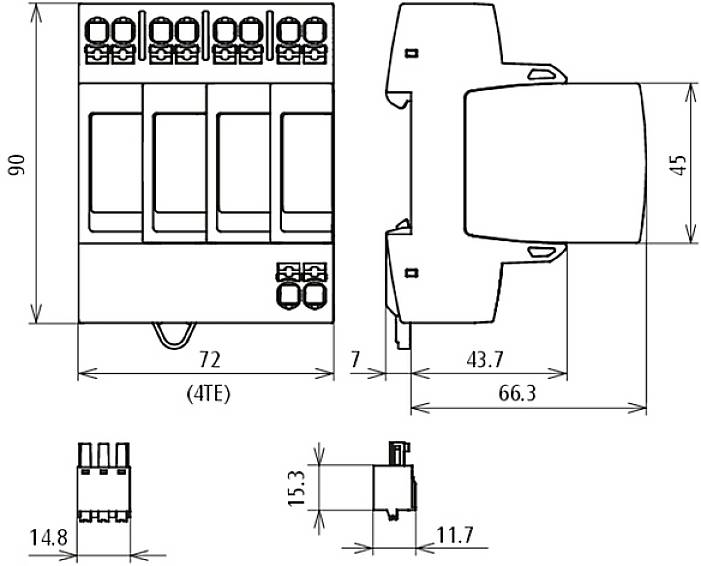

Egy elektromos alkatrész műszaki rajza milliméterben megadott méretekkel. Elölnézetet, oldalnézetet és felülnézetet mutat részletesen.

1/4

Adatlap (PDF)

Szállítás: 9. 21. H.

4 db

Szám

Összesen (51 961 Ft / Darab)

51 961 Ft

ÁFA nélkül

Már csak 4 db érhető el

Jogellenes tartalom bejelentése

Műszaki adatok

Energetikailag összehangolt védőhatás a végberendezésre (≤ 10 m) 2. típus + 3. típus
Legmagasabb folyamatos feszültség: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Legmagasabb folyamatos feszültség: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Névleges kisülési áram: (8/20 µs) (In) 20 kA
Névleges terhelési áram V-vel a vezetékeken keresztül: (IL) 40 A
Védelmi szint [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Védelmi szint [L-PE] / [N-PE] 5 kA-nál (UP): ≤ 1,5 / ≤ 1,5 kV
Válaszidő (tA): ≤ 100ns
További külső biztosíték szükséges: nem
Rövidzárlati ellenállás (ISCCR): 25 kArms
Max. hálózati oldali túláramvédelem V-átmenő huzalozással: 40 A gG
Max. vonaloldali túláramvédelem leágazó vezetékezéssel (kettős csatlakozás 2 x 10 mm²): 125 A gG
TOV feszültség (UT) - Jellemző: 335 V / 5 mp - Erő
TOV feszültség (UT) - Jellemző: 440 V / 120 perc - Erősség
Szivárgó áram: nincs szivárgási áram
Funkció/hiba kijelzés: zöld/piros
Portok száma: 1
Csatlakozási keresztmetszet: (min.) 1,5 mm² tömör
Csatlakozási keresztmetszet: (min.) 6 mm² finomszálú
Csatlakozási keresztmetszet: (max.) 10 mm² tömör / rugalmas
Csatlakozási keresztmetszet: (min.) 1,5 mm² érvéghüvellyel
Csatlakozási keresztmetszet: (max.) érvéghüvellyel 6 mm²
Csatlakozási keresztmetszet: (max.) 10 mm² perem nélküli érvéghüvellyel
Szerelés 35 mm-es DIN sínre az EN 60715 szerint
Ház anyaga: hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye: belső
Beépítési méretek: 4 LE, DIN 43880
Engedélyek: KEMA, VDE
FM elérhetőségek: kapcsolati űrlap váltó
Kapcsolási kapacitás: AC 250V / 0,5A
Kapcsolási kapacitás: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC
400 V/AC

Megszólalási idő: ≤ 100 ns

Üzemi hőmérséklet: -40...+80 °C

: IP20

Gyártói szám: 942315

Gyártói szín: Piros

Szabványok: SPD az EN 61643-11 szerint / ... IEC 61643-11 Type 2 + Type 3 / Class II + Class III

Méret: (Sz x Ma x Mé) 72 x 90 x 70 mm

Szélesség: 72 mm

Magasság: 90 mm

Mélység: 70 mm

Tartalom: 1 db

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2734570 DEHN 942315 DG MP TT 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734570 DEHN 942315 DG MP TT 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Leírás

Moduláris túlfeszültség-levezető TT és TN-S rendszerekhez (3+1 áramkör); potenciálmentes távjelző érintkezővel.

· Csatlakoztatásra kész komplett egység, amely egy alaprészből és bedugható védelmi modulokból áll

· Energetikailag összehangolt a Red/Line termékcsaládon belül

· Nagy kisülési kapacitás az erős cink-oxid varisztoroknak/szikraközöknek köszönhetően

· Magas szintű készülékbiztonság a "Thermo-Dynamic-Control" levezető-felügyeletnek köszönhetően

· Egyszerű, szerszám nélküli védelmi modulcsere modulreteszelő rendszerrel, modulnyitó gombbal

· Rezgés- és ütésellenőrzés az EN 60068-2 szerint

· Push-in csatlakozási technológia"

Ez a szöveg gépi fordítással készült.
